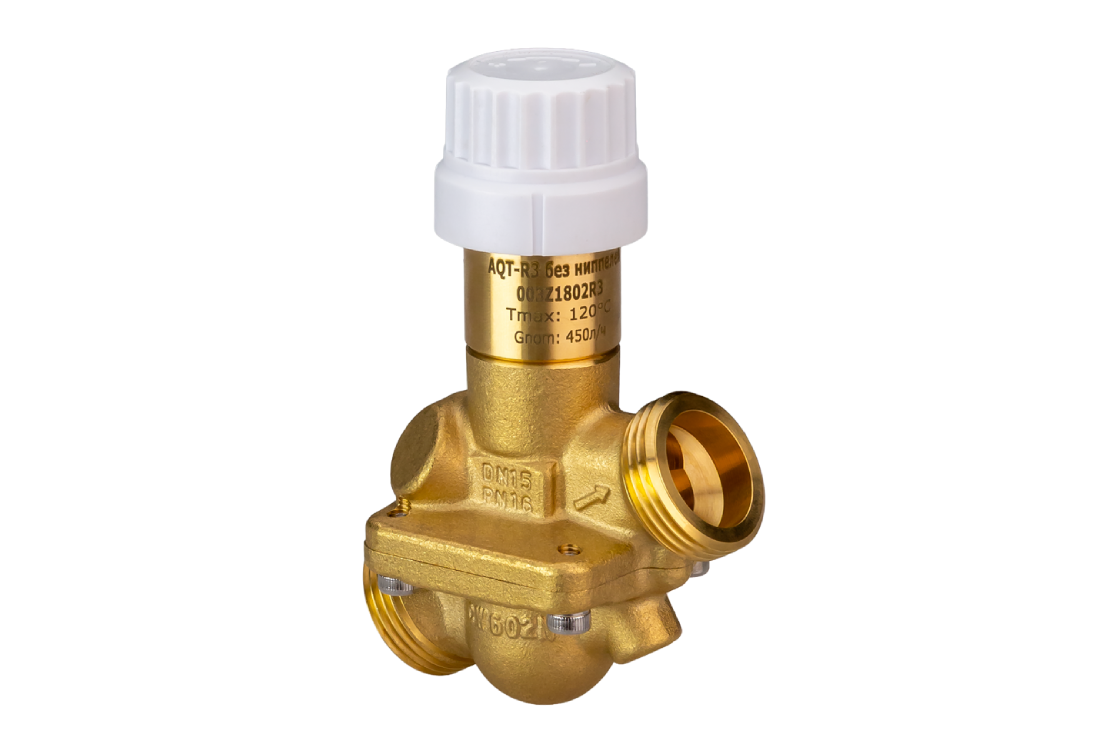

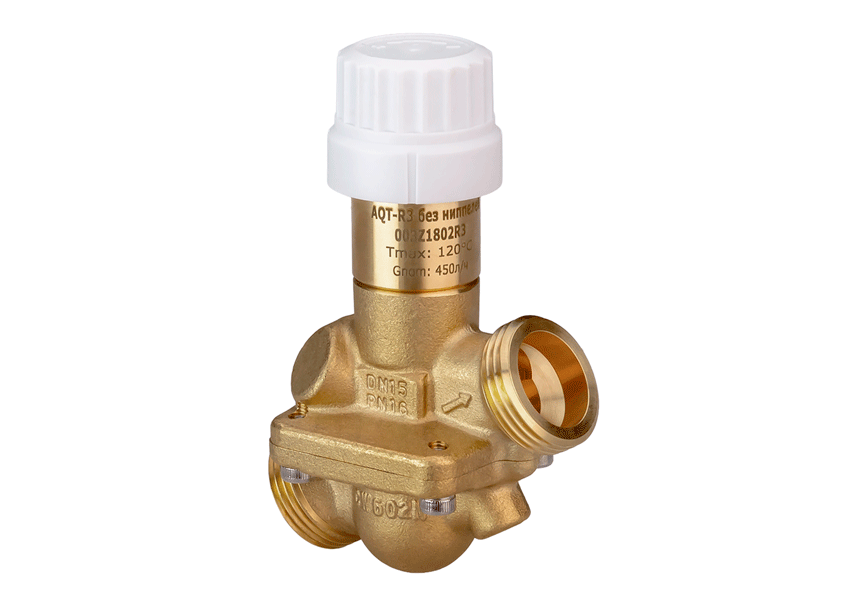

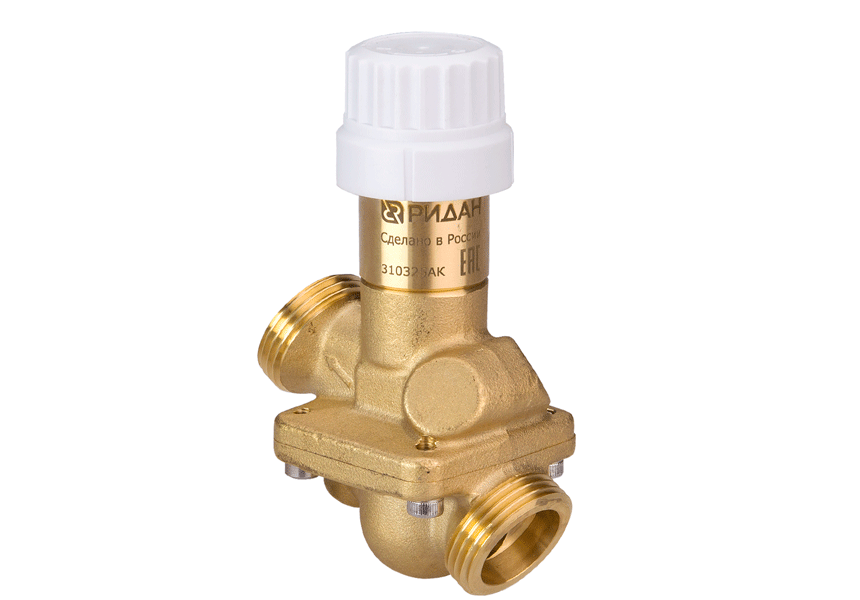

Ридан 003Z1805R3 — Автоматический балансировочный клапан AQT-R3 DN32 без ниппелей
Характеристики
Рабочая среда
Вода и водные растворы гликолей для систем отопления и охлаждения
Температура рабочей среды, °С
120
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
32
Корпус
Латунь (CW 602N)
L2, мм
90
L₁, мм
130
L3, мм
79
H2, мм
50
b
G 1 1/2
Максимально допустимый перепад давлений, бар
4
Минимальный перепад требуемый для работы клапана, бар
0,2
Мембрана и уплотнения
EPDM
Номинальный расход при настройке 10, м³/ч
3,2
Диапазон настройки расхода, N
2-11
H1
93
Максимальный расход, м^3/ч
3,52
Конус регулятора перепада давлений
AISI 304
Документация
Паспорт
Руководство
Сертификат
Инструкция
2D Чертеж
Письмо о замене
BIM модель
Техническое описание
