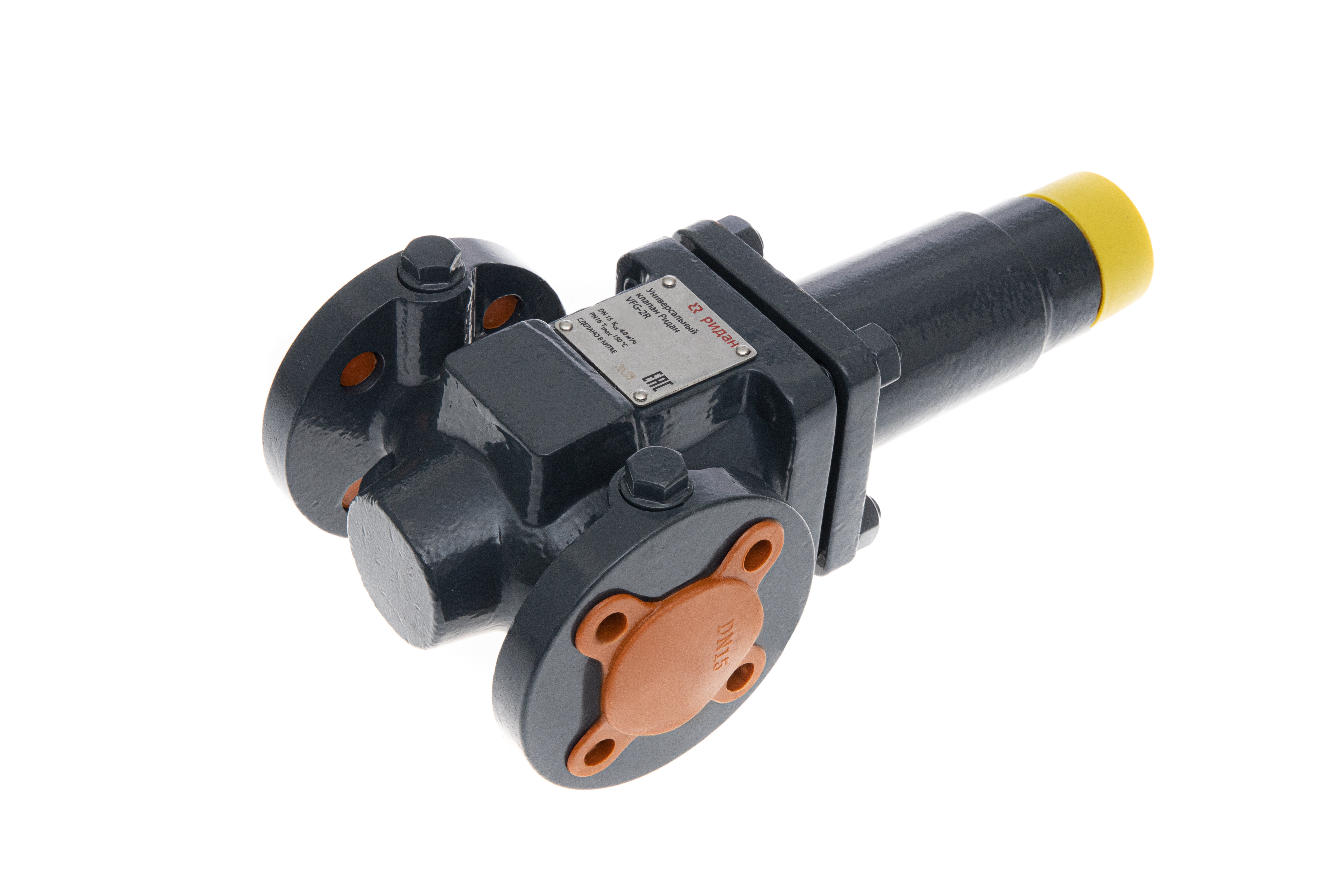

Ридан 003Z5773R — Комплект APF-R DN65 с диапазоном 0.15-1.5 бар

Оставить отзыв

Характеристики

H, мм

470

Рабочая среда

Вода или 30% водный раствор гликоля, см. характеристики регулирующего клапана

Тип присоединения к трубопроводу

фланцы по ГОСТ 33259

Температура рабочей среды, °С

2–150 °С

Герметичность затвора (объем протечки / класс герметичности)

0,04%Kvs

L, мм

290

Масса, кг, не более

29, 13

Номинальное давление (PN), бар

Номинальный диаметр (DN), мм

65, 15-250

B, мм

275

Уплотнение

нет уплотнения по штоку

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

Пропускная способность Kvs, м³/ч

Корпус

Углеродистая сталь WCB

R, мм

263

Шток

Cталь

EAN (single-pack)

5702424650735, 5702424650506

Запорный элемент (шар, диск, золотник)

Нержавеющая сталь

Вид привода или регулирующего блока

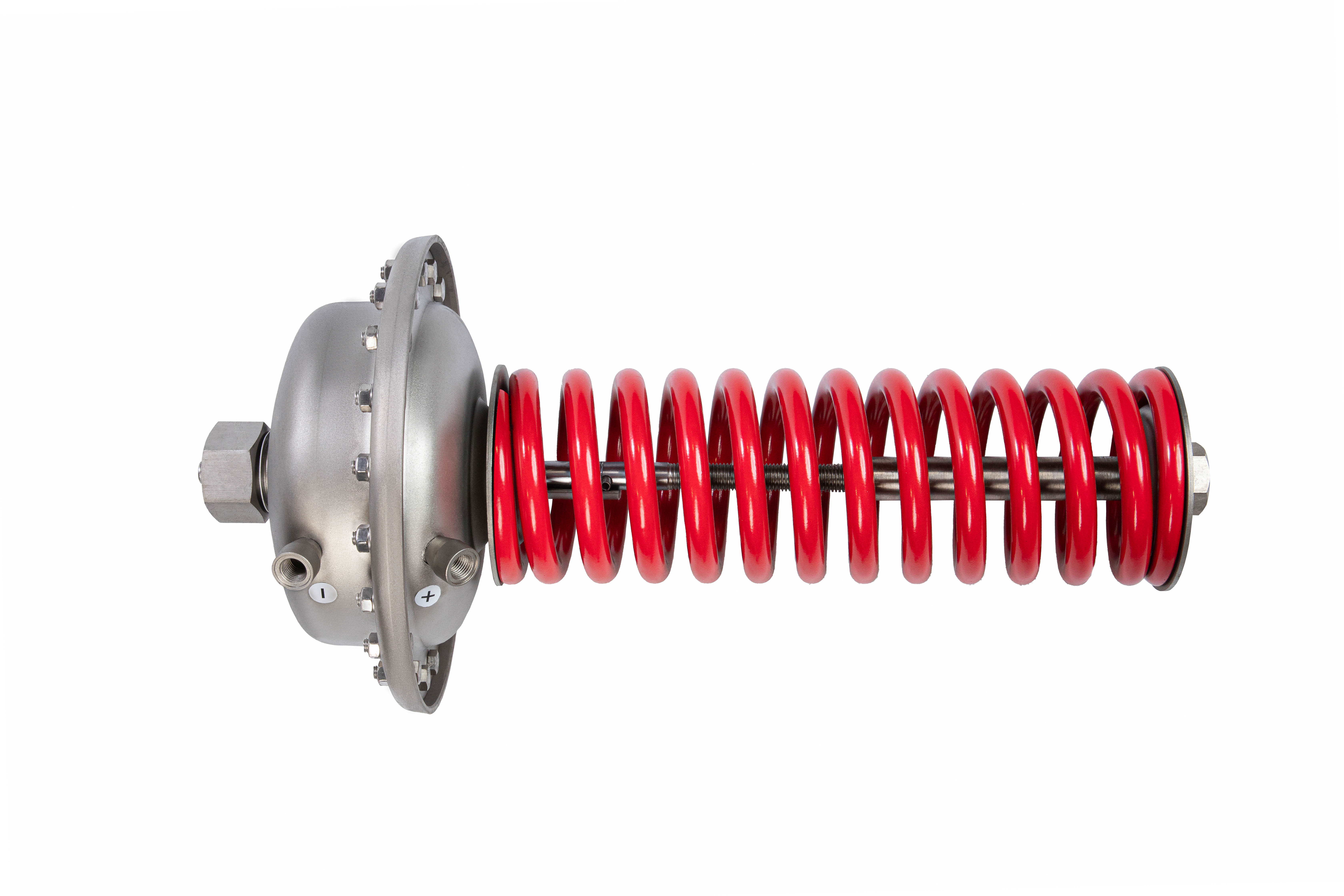

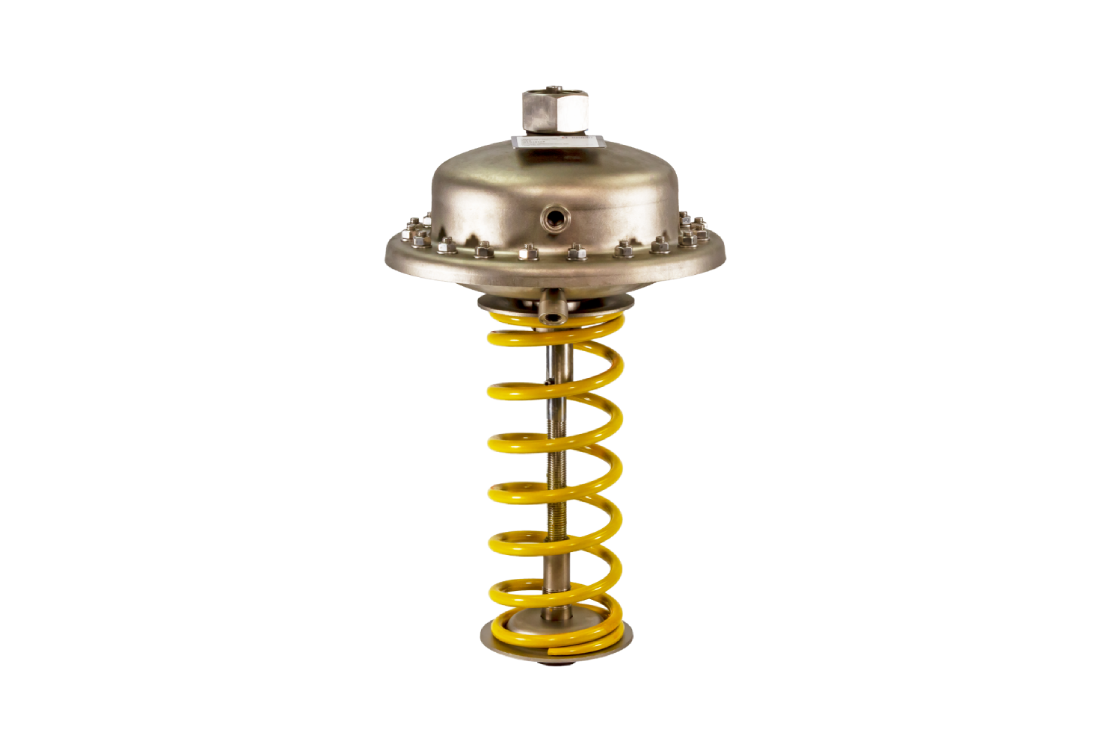

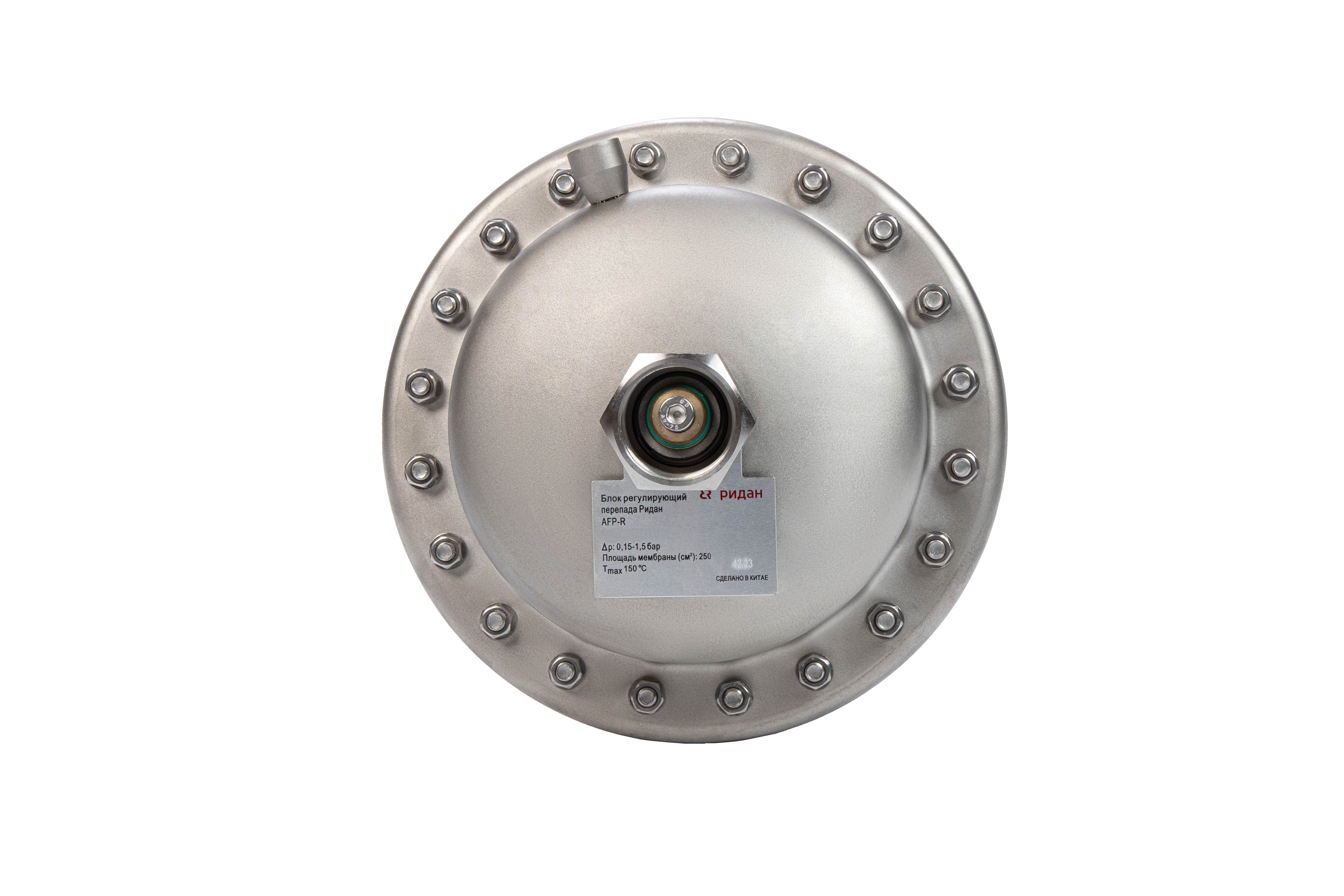

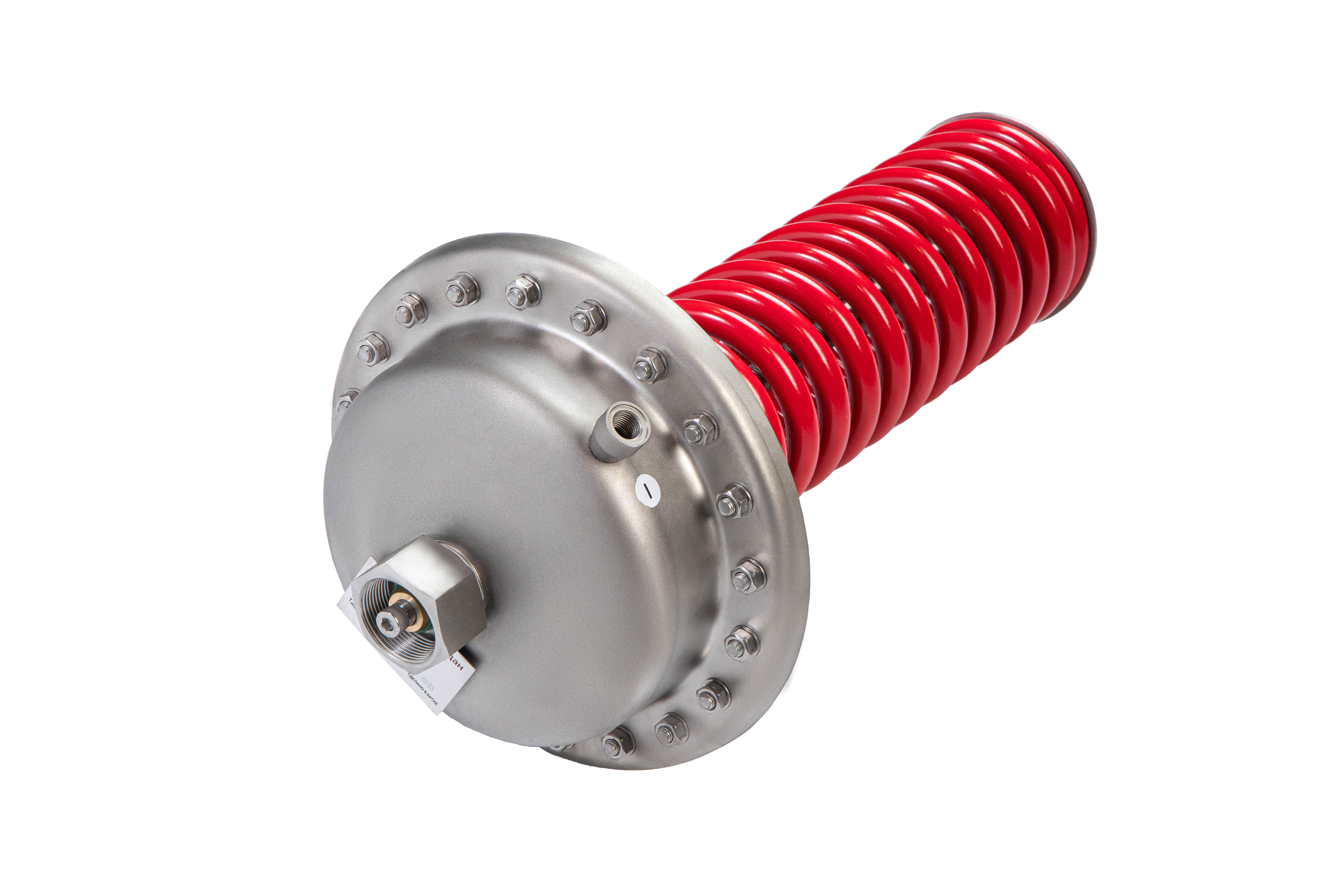

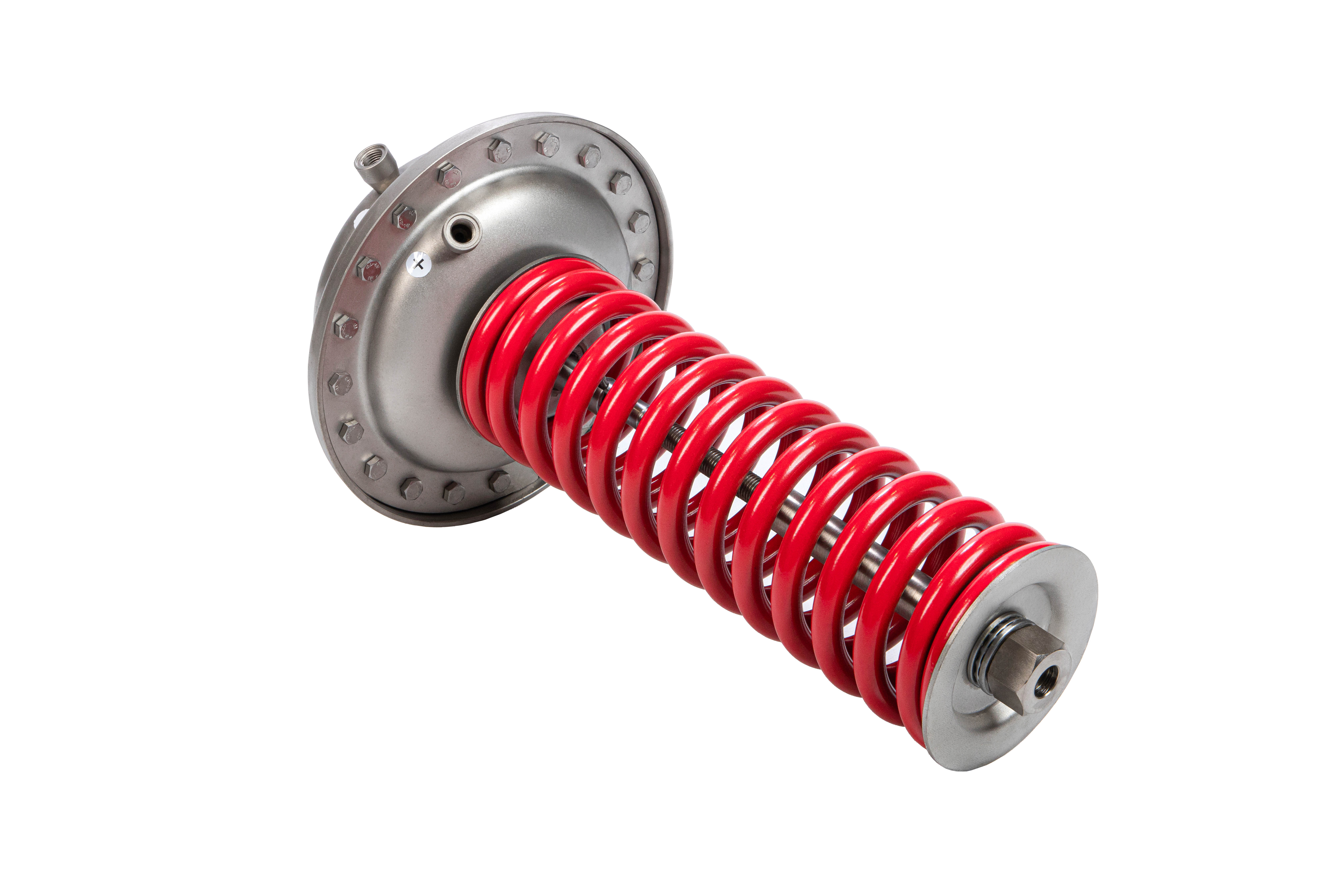

AFP-R; AFD-R; AFA-R; AFPA-R; AFT-06R; AFT-17R.

Седло

Нержавеющая сталь

Коэффициент начала кавитации

0,5

Вид регулирующего клапана

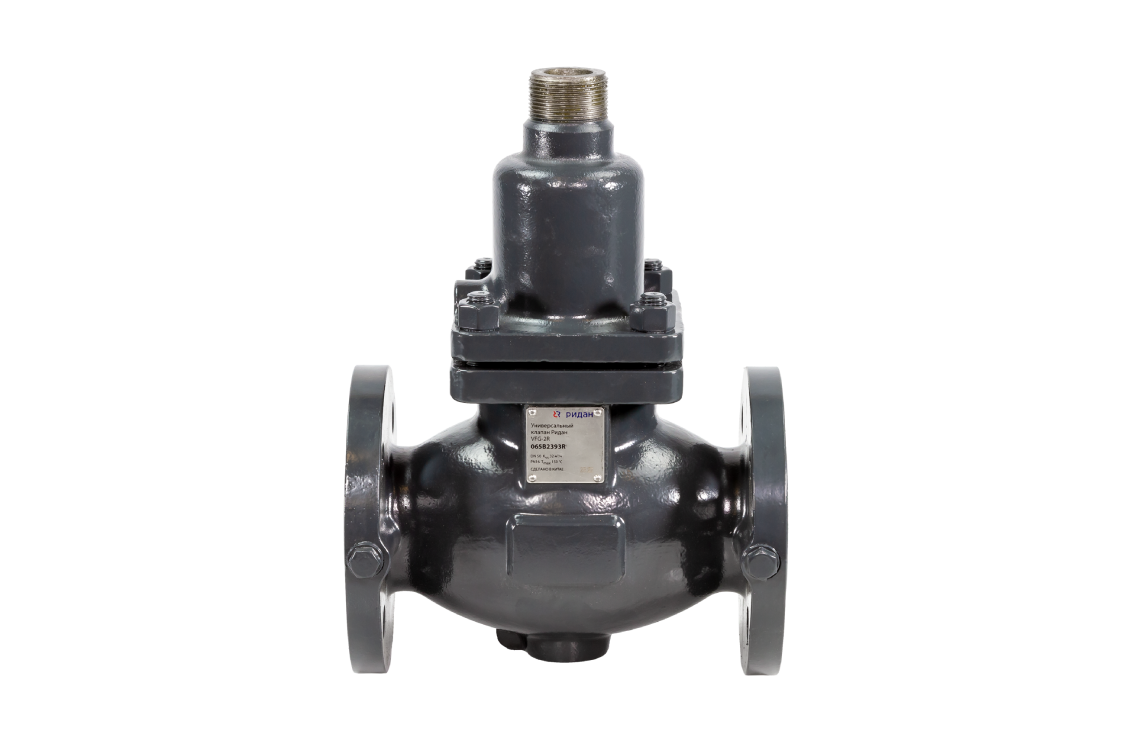

VFG-2R

Корпус регулирующего блока

Нержавеющая сталь

Диапазон регулируемого давления ΔPрег., бар

0,15–1,50

Регулирующая диафрагма

EPDM

Площадь регулирующей диафрагмы, см2

250

Цвет пружины

красный

Импульсная трубка

Медная трубка O10 x 1 мм, штуцер с резьбой G, ISO 228

Условное давление датчика (PN), погружная гильза, бар

Документация

Паспорт

Руководство

Сертификат

ЕАЭС N RU Д-RU.РА03.В.82309_24.pdf

Инструкция

Инструкция по установке AFP-R.pdf

2D Чертеж

3D Чертеж

Письмо о замене

BIM модель

Каталог

Техническое описание
