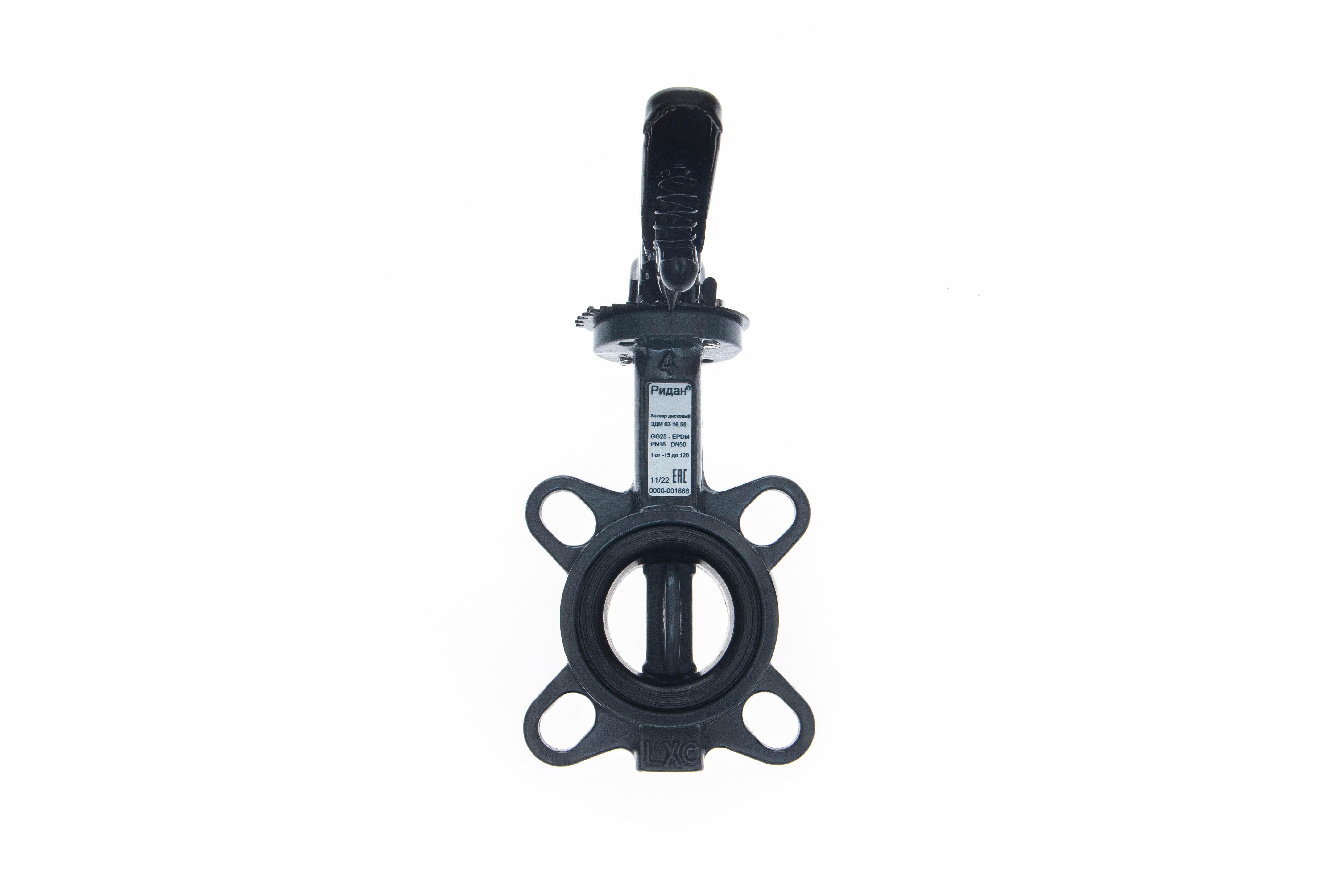

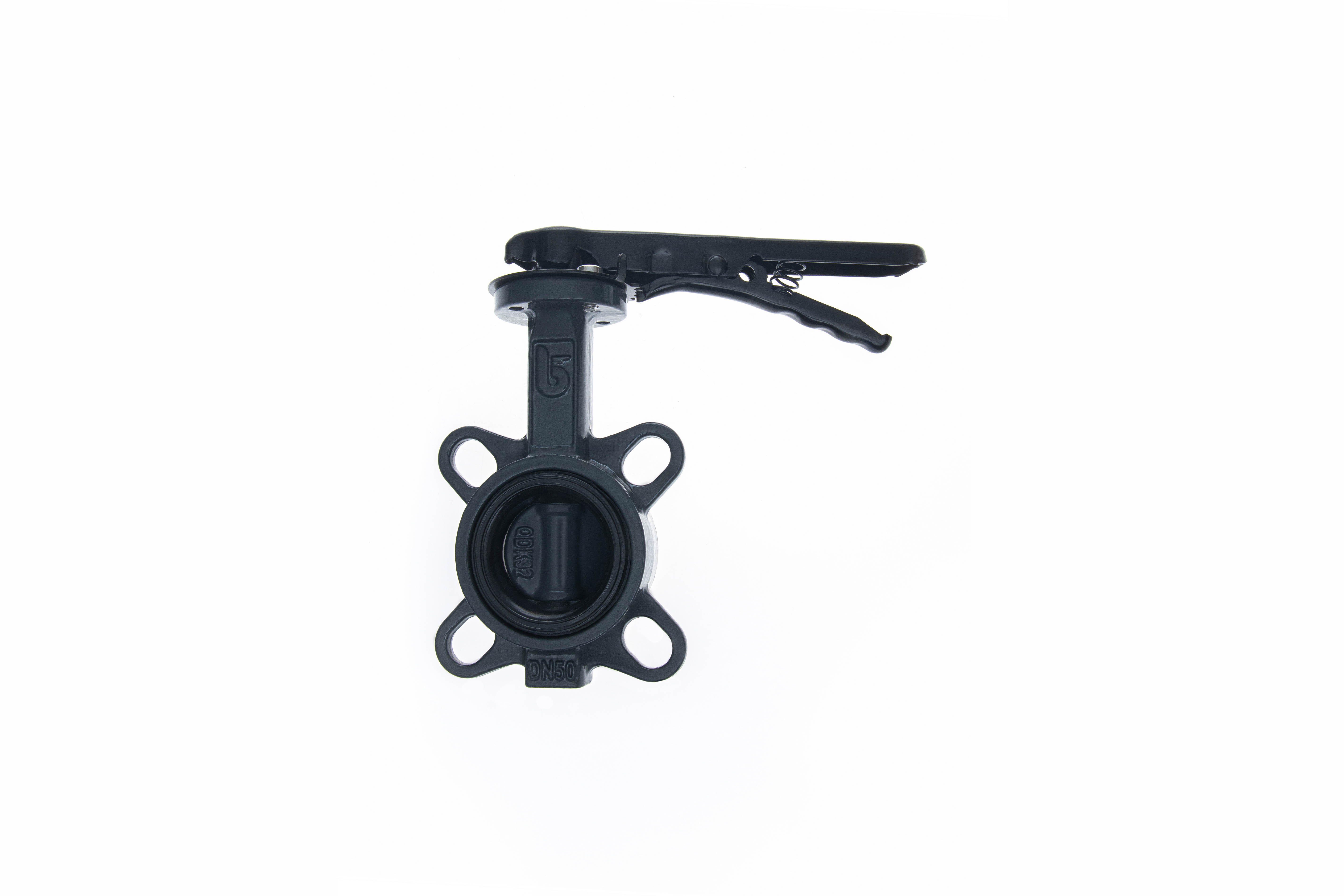

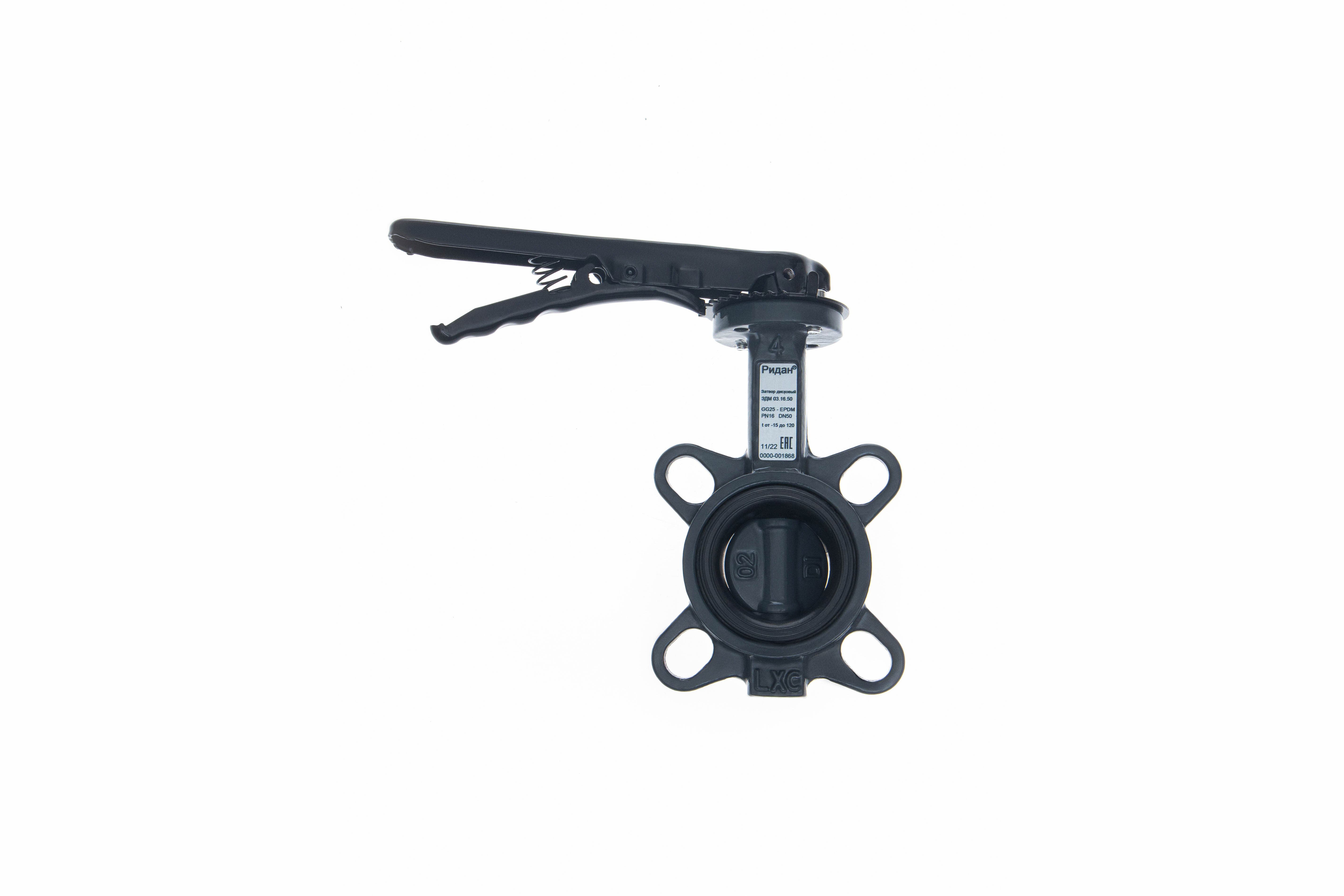

Ридан 082X4407R — Затвор дисковый поворотный ЗДМ 03.16.200, PN16, DN200, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка

Оставить отзыв

Характеристики

Рабочая среда:

Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).

Тип присоединения к трубопроводу:

Центрирующие проушины

Температура рабочей среды, °С:

от -15 до +120

Температура окружающей среды, °С:

от -15 до +70

Материал корпуса:

Серый чугун GG25

Герметичность затвора (объем протечки / класс герметичности):

ГОСТ 9544-2015 Класс А

D, мм:

230

Смотреть все

Категории

Затворы дисковые ЗДМ с рукояткой, корпус с центрирующими проушинами, Затворы дисковые ЗДМ PN16 с рукояткой, корпус с центрирующими проушинами

Артикул: 082X4407R

На складе

124 074,14 T

Количество:

Характеристики

Рабочая среда

Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).

Тип присоединения к трубопроводу

Центрирующие проушины

Температура рабочей среды, °С

от -15 до +120

Температура окружающей среды, °С

от -15 до +70

Материал корпуса

Серый чугун GG25

Герметичность затвора (объем протечки / класс герметичности)

ГОСТ 9544-2015 Класс А

D, мм

230

Масса, кг, не более

Номинальное давление (PN), бар

Номинальный диаметр (DN), мм

200

B, мм

166

A, мм

материал диска

чугун с эпоксидным покрытием GJS 400-15

Материал уплотнения

EPDM

ØY, мм

194

R, мм

ØC, мм

260

Условия транспортировки и хранения

Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.

Назначенный ресурс работы

2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.

F1, мм

350

Дополнительные требования

Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.

Z, мм

Максимальное рабочее давление среды при температуре +20С (Рр), бар

Исполнение

с рукояткой
