Ридан 082X4717R — Затвор дисковый с резьбовыми проушинами ЗДМ 14.16.400 PN16, DN400, с редуктором, корпус GG25, диск чугун RAL5002

Оставить отзыв

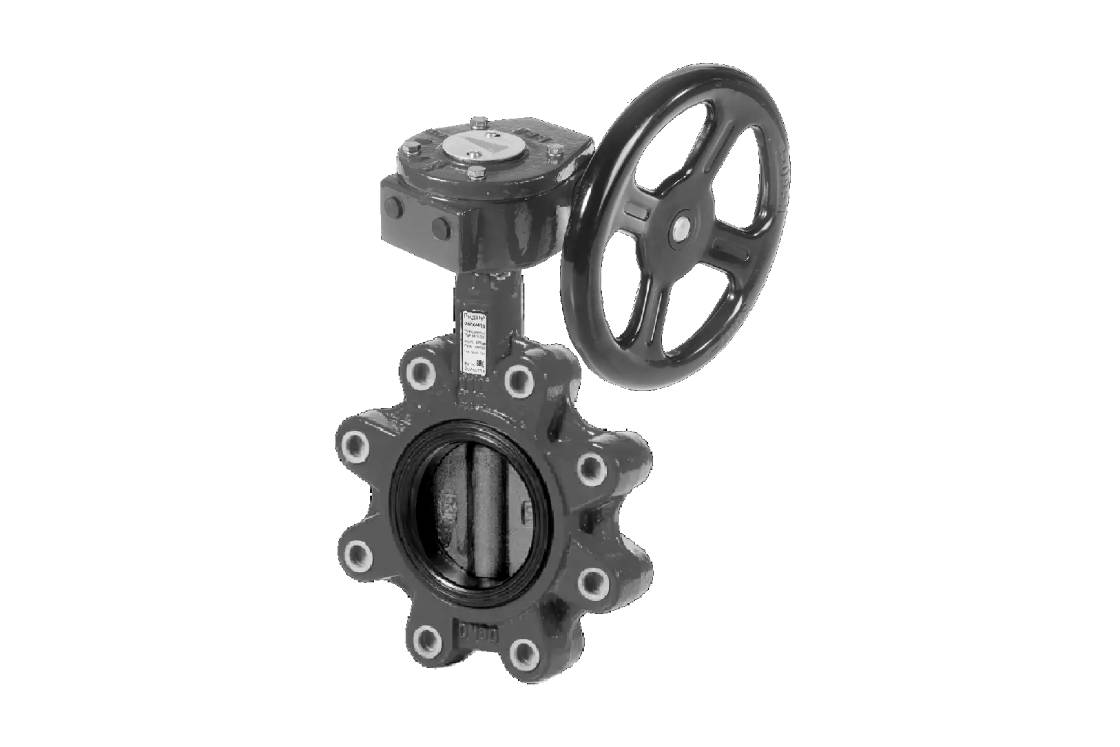

Затворы дисковые ЗДМ с ручным редукторным приводом, корпус с резьбовыми проушинами.jpg

Характеристики

G, мм:

167

H, мм:

497

Рабочая среда:

Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).

Тип присоединения к трубопроводу:

Резьбовыми проушины

Температура рабочей среды, °С:

от -10 до +120

Температура окружающей среды, °С:

от -10 до +40

Герметичность затвора (объем протечки / класс герметичности):

ГОСТ 9544-2015 Класс А

Смотреть все

Категории

Затворы дисковые ЗДМ с ручным редукторным приводом, корпус с резьбовыми проушинами, Затворы дисковые ЗДМ PN16 с ручным редукторным приводом, корпус с резьбовыми проушинами

Артикул: 082X4717R

На складе

1 529 564,34 T

Количество:

Характеристики

G, мм

167

H, мм

497

Рабочая среда

Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).

Тип присоединения к трубопроводу

Резьбовыми проушины

Температура рабочей среды, °С

от -10 до +120

Температура окружающей среды, °С

от -10 до +40

Герметичность затвора (объем протечки / класс герметичности)

ГОСТ 9544-2015 Класс А

L, мм

278

Масса, кг, не более

122.6

Номинальное давление (PN), бар

Номинальный диаметр (DN), мм

400

А, мм

102

Условия транспортировки и хранения

Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.

Назначенный ресурс работы

2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.

Дополнительные требования

Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.

Максимальное рабочее давление среды при температуре +20С (Рр), бар

Исполнение

с ручным редукторным приводом

ØV, мм

380

W, мм

291

U, мм

118
