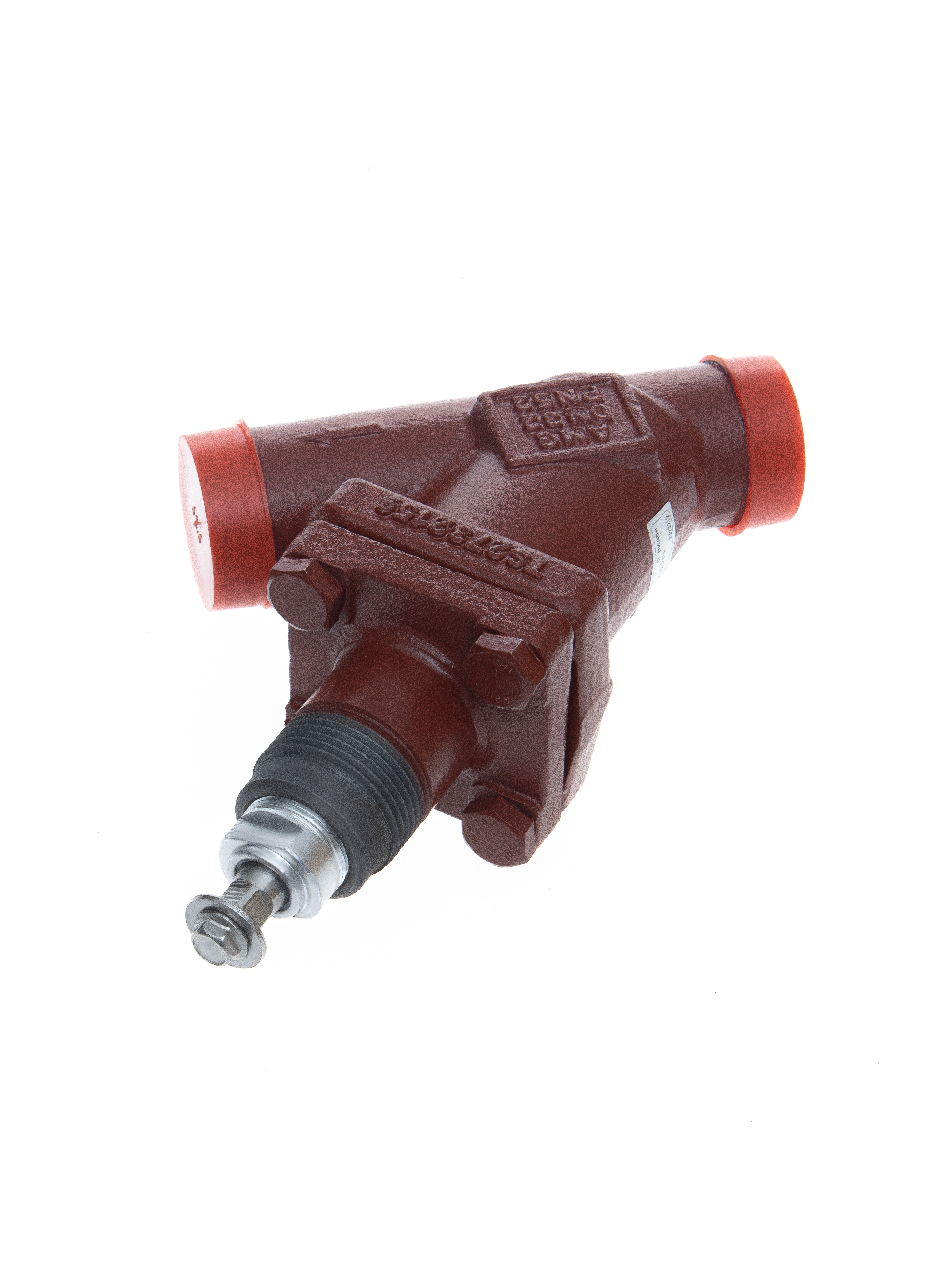

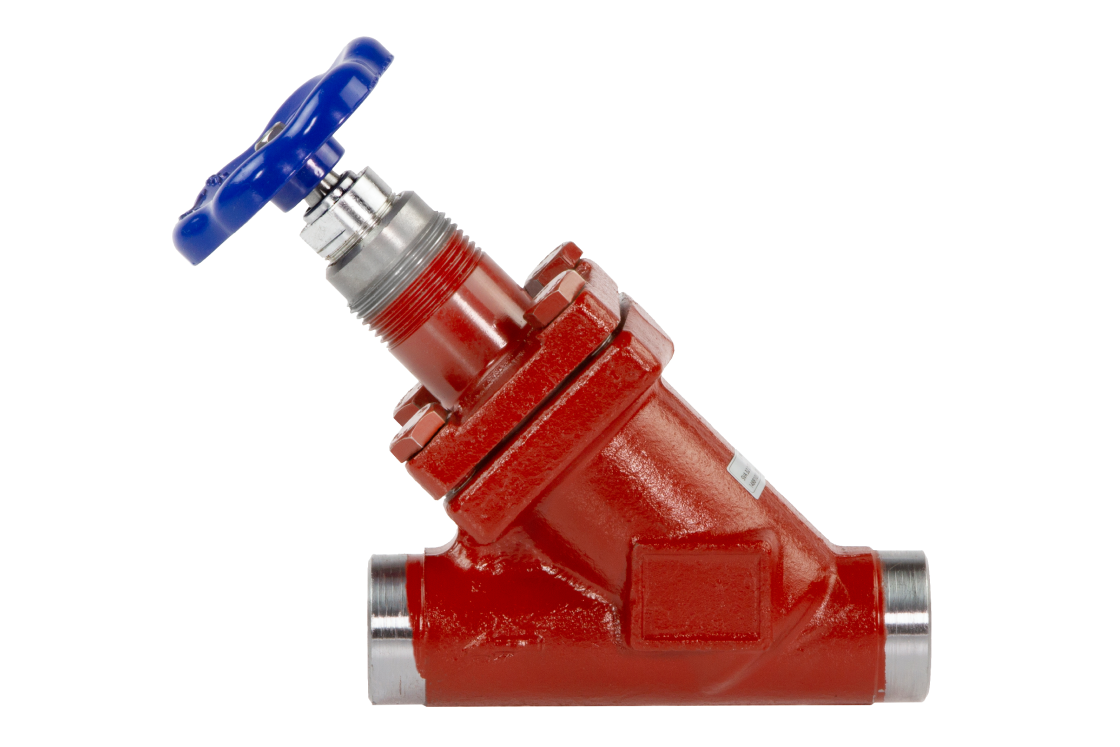

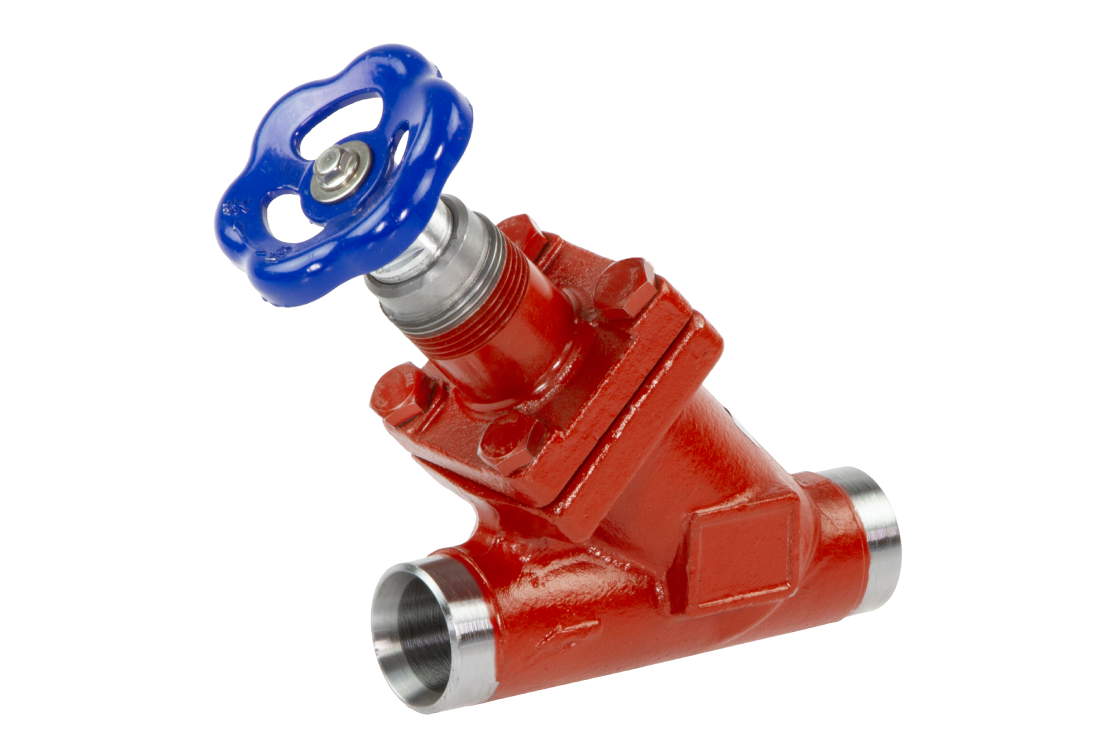

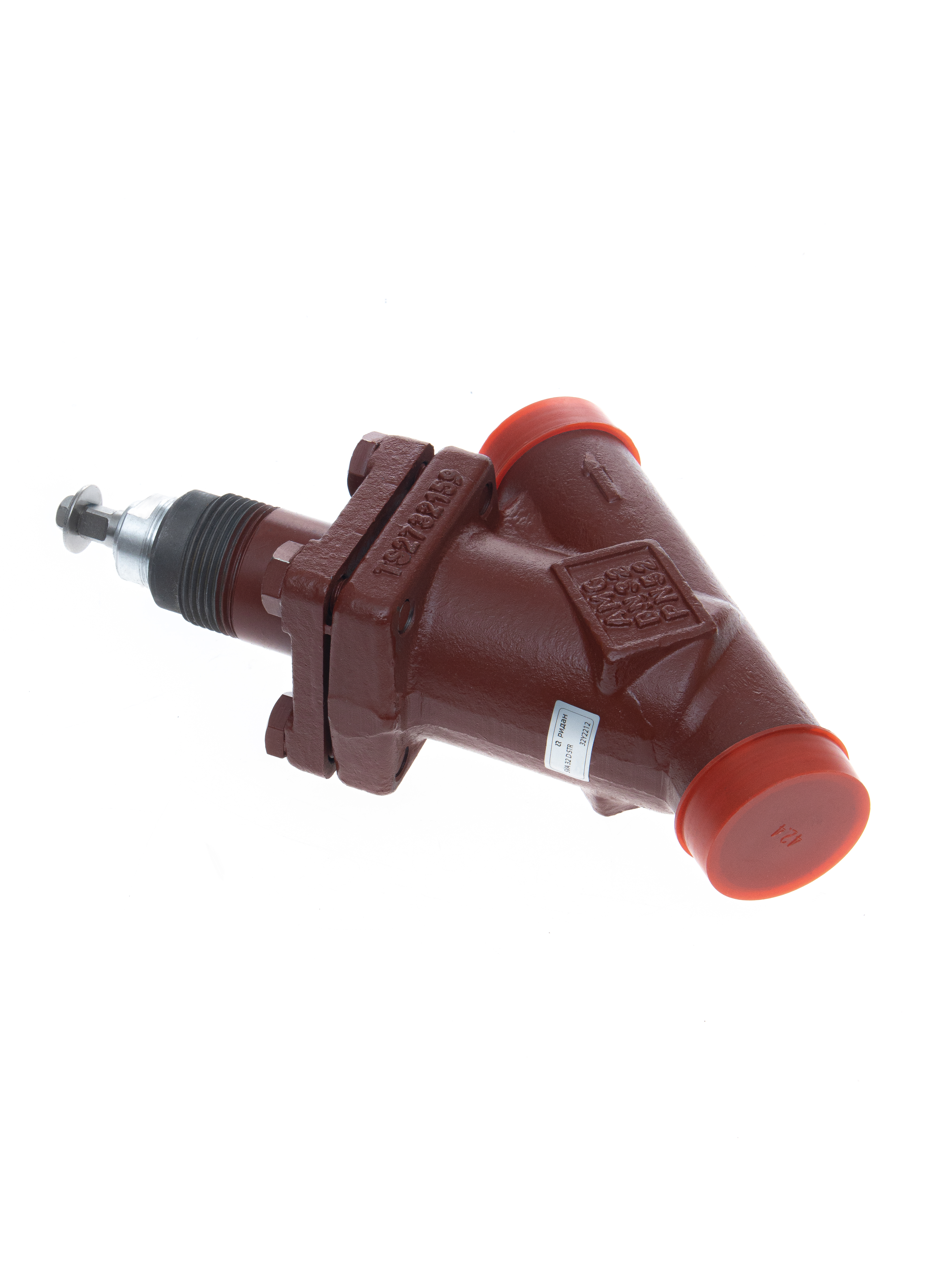

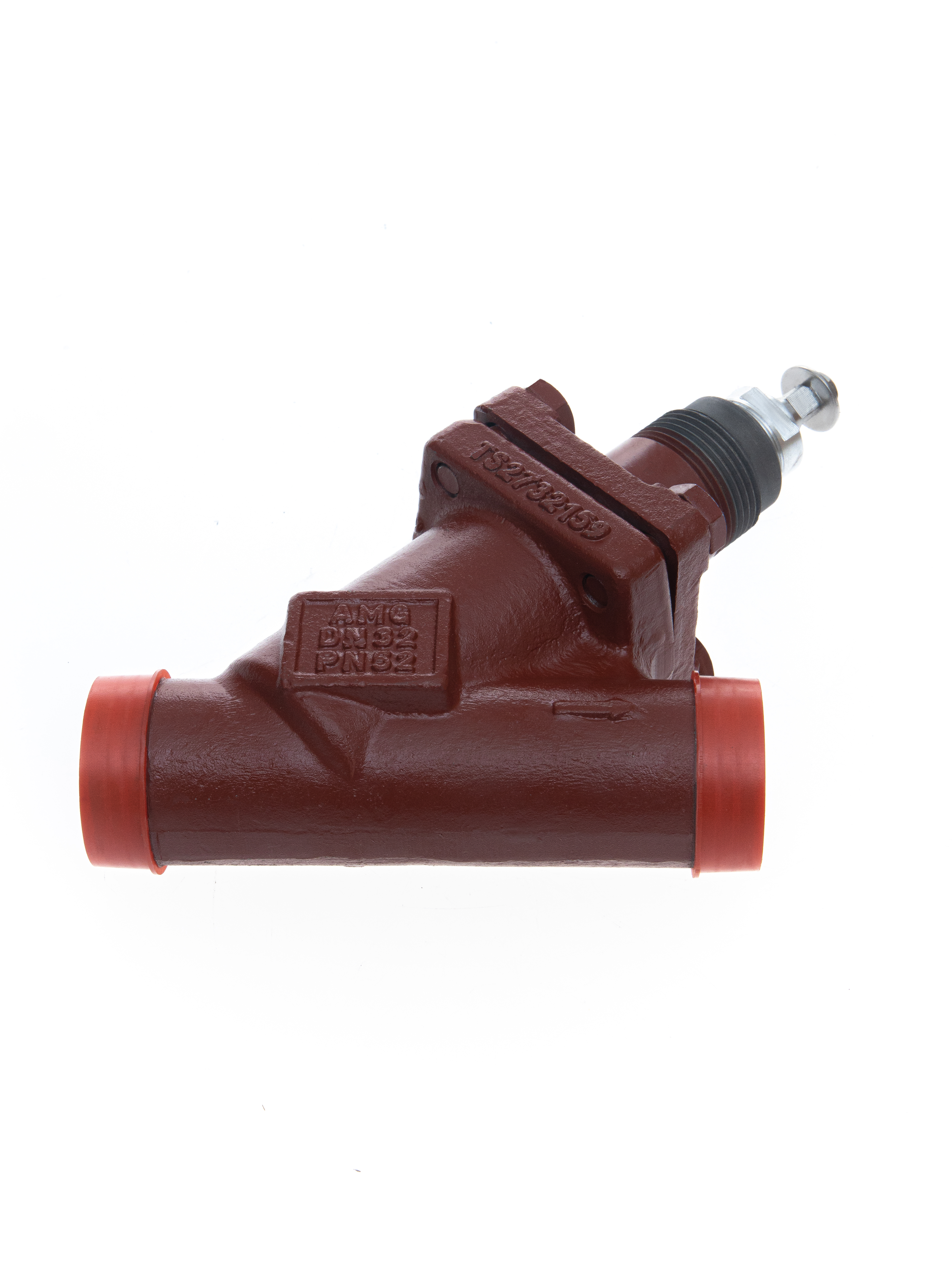

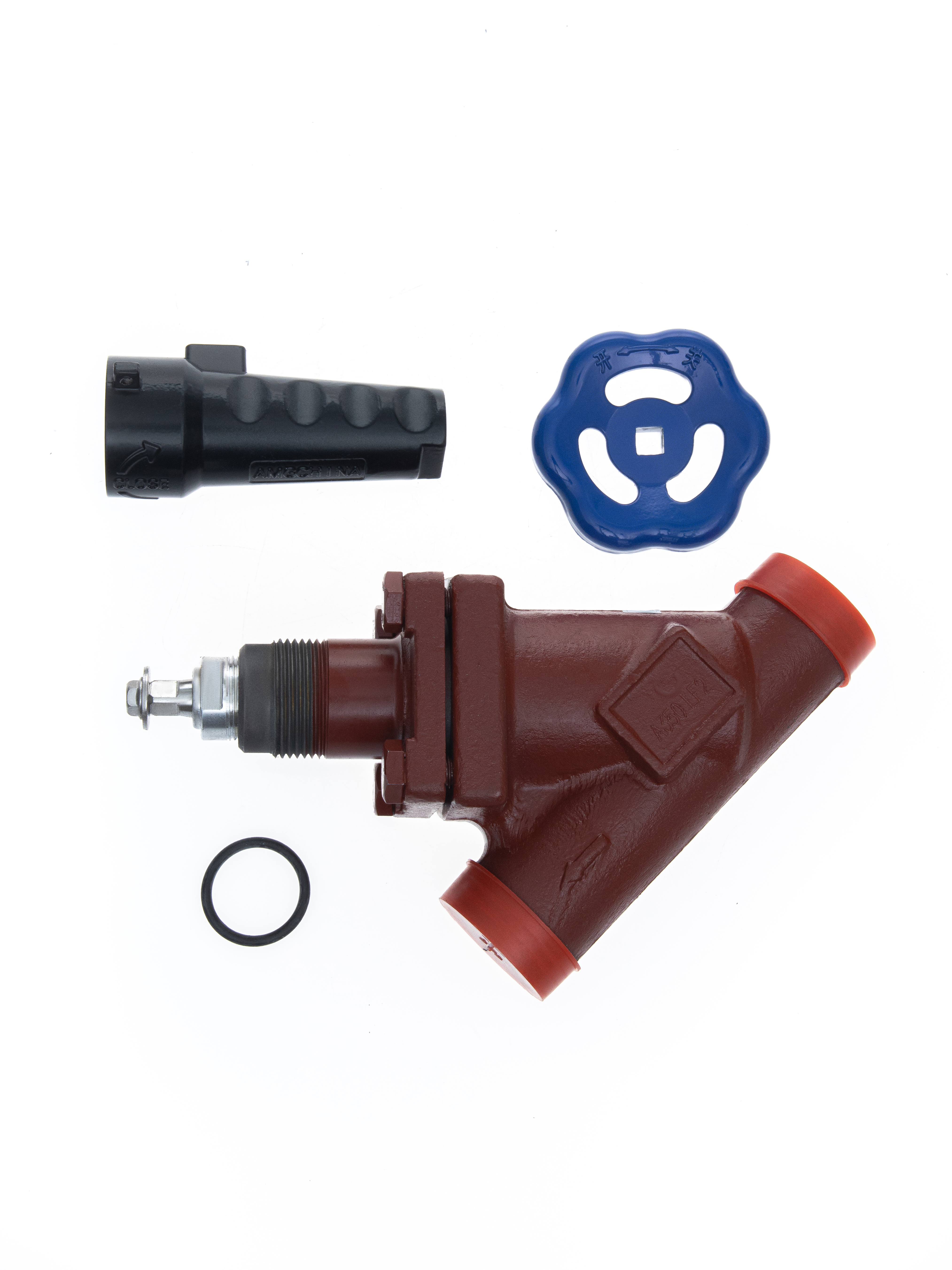

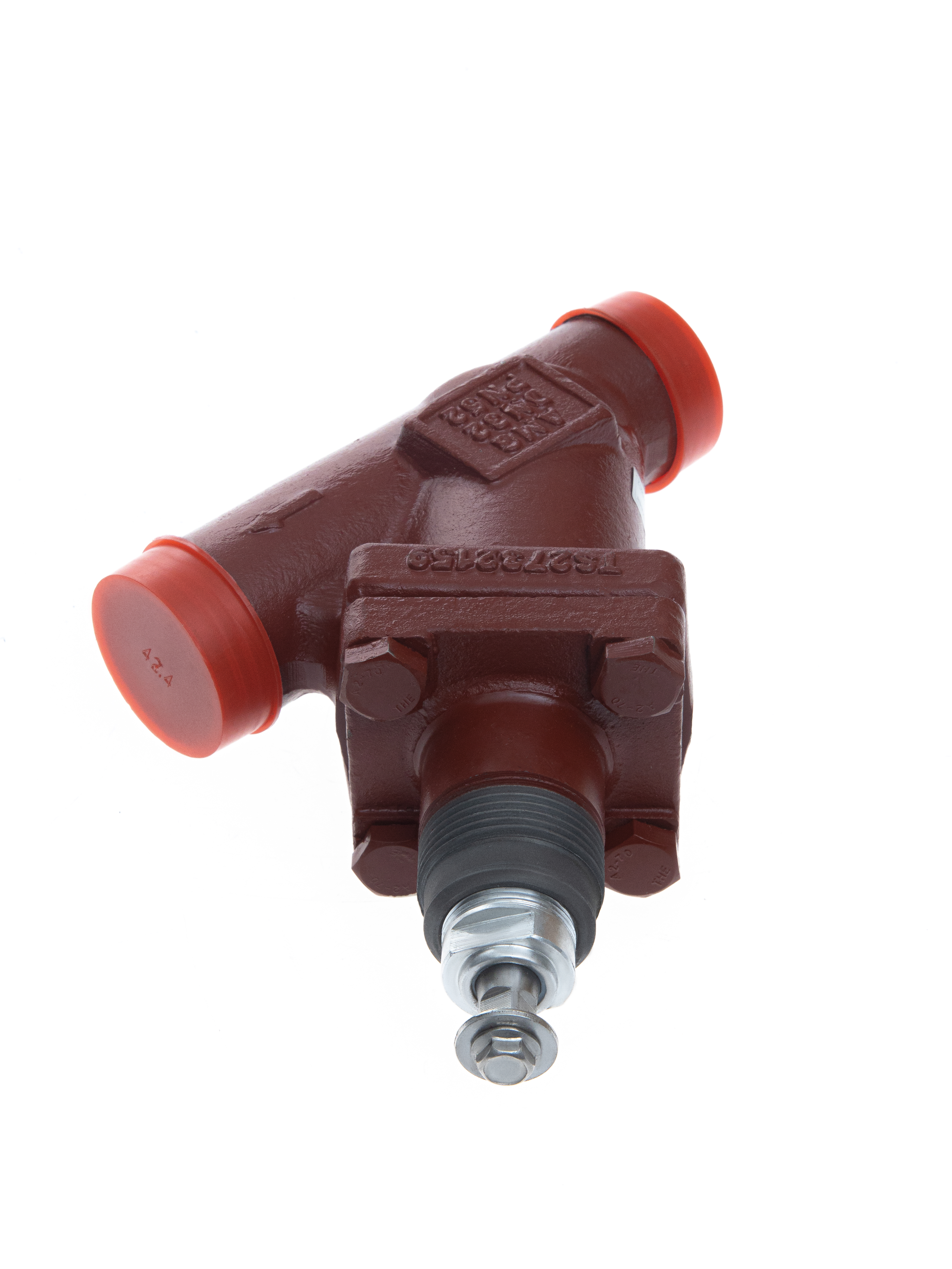

Ридан 148B1020R — Прямой запорный клапан SVA, тип присоединения — 20 D (3/4"), PN 52, номинальный диаметр — 20 мм
Характеристики
Рабочая среда
ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). (Газы и жидкости, 1 и 2 группы опасности)
Температура рабочей среды, °С
-60 … +120
L, мм
120
Номинальный диаметр (DN), мм
20
B, мм
20
E, мм
60
Пропускная способность Kvs, м³/ч
~10,2
Тип присоединения
20 D (3/4") - под сварку встык, EN 10220
Исполнение
Прямой
H₁, мм
146
Масса, кг
~1,3
Наружный / Внутренний диаметры присоединительного штуцера, мм
26,9 / 18,9
Максимальное рабочее давление (PN), бар изб.
52
Герметичность затвора по ГОСТ 9544
Класс "А" по ГОСТ 9544-2015
H2, мм
141
ØD2, мм
60
ØD1, мм
38
Документация
Паспорт
Руководство
Сертификат
Инструкция
3D Чертеж
Письмо о замене
