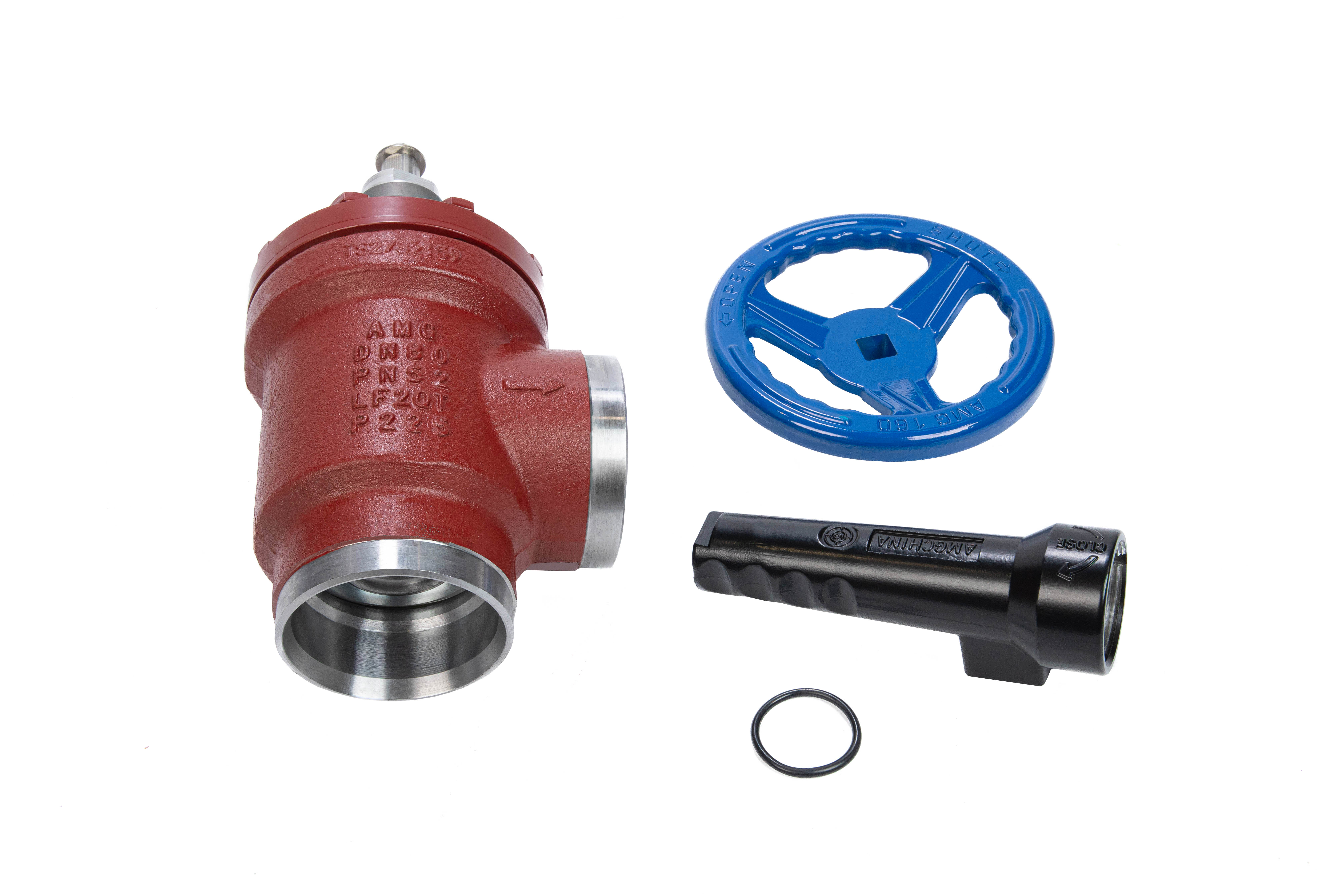

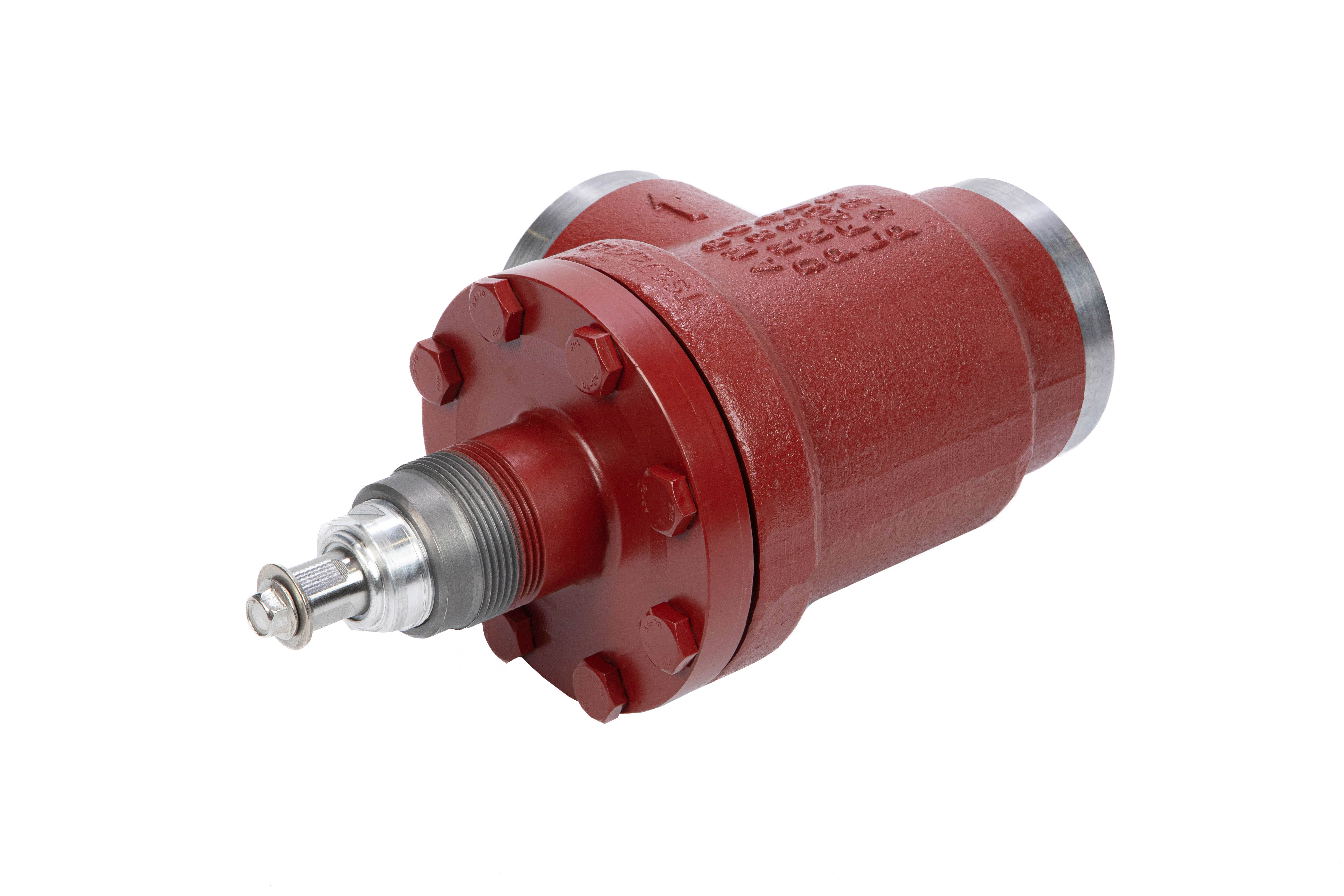

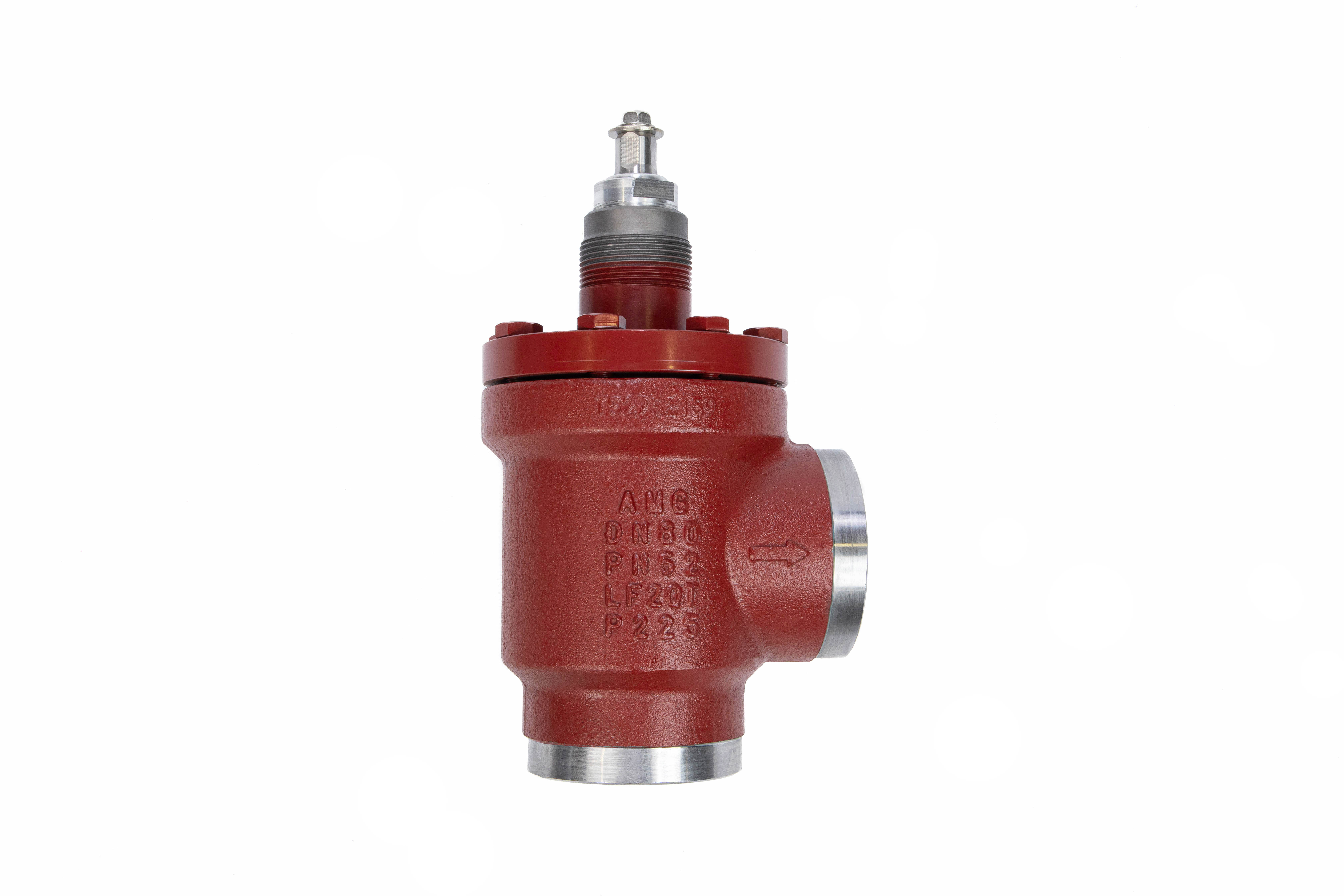

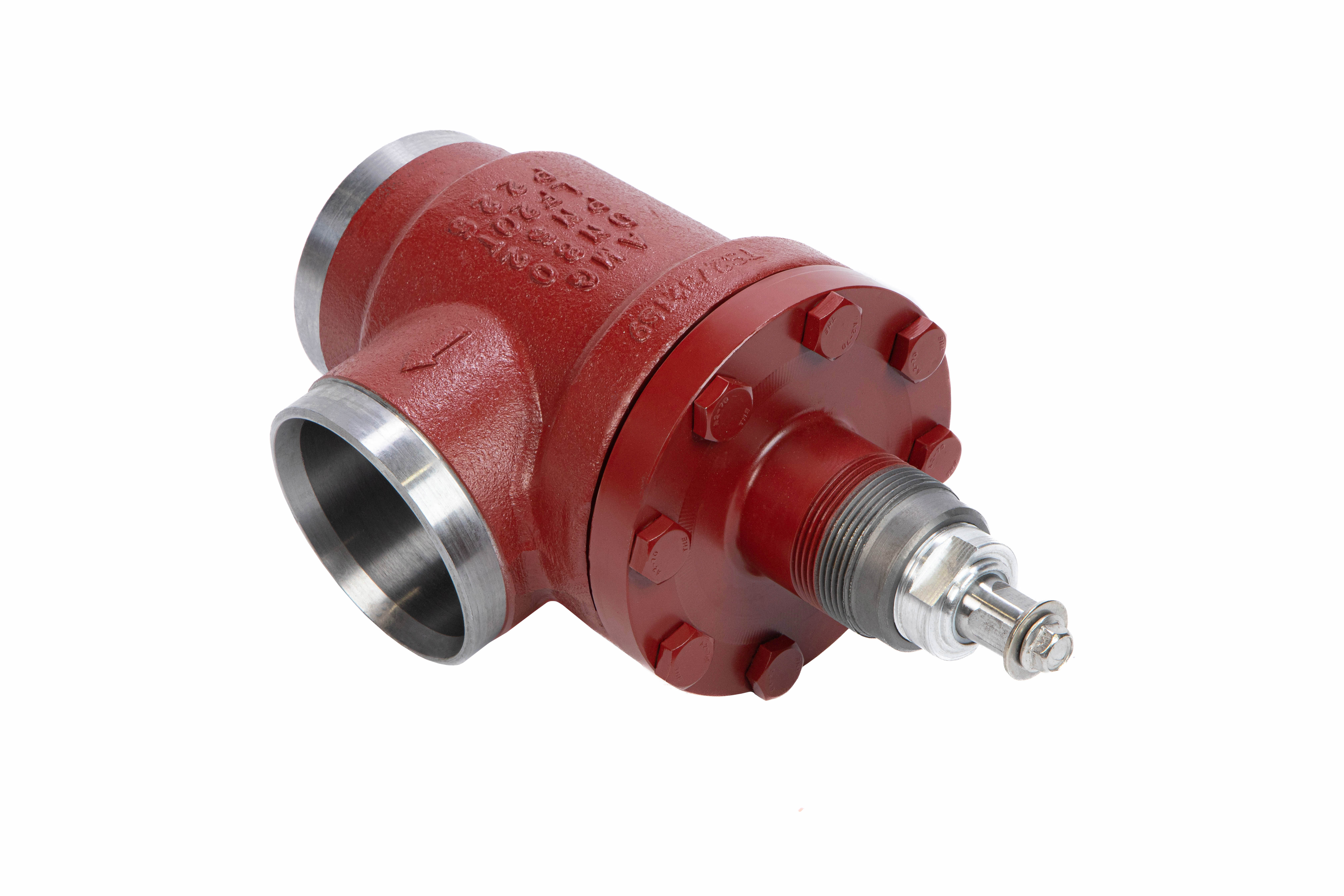

Ридан 148B2100R — Угловой запорный клапан SVA, тип присоединения — 100 D (4"), PN 52, номинальный диаметр — 100 мм
Характеристики
Рабочая среда
ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). (Газы и жидкости, 1 и 2 группы опасности)
Температура рабочей среды, °С
-60 … +120
Номинальный диаметр (DN), мм
100
B, мм
106
E, мм
156
Пропускная способность Kvs, м³/ч
~313
Тип присоединения
100 D (4") - под сварку встык, EN 10220
Исполнение
Угловой
H₁, мм
438
Масса, кг
~16
Наружный / Внутренний диаметры присоединительного штуцера, мм
114,3 / 102,3
Максимальное рабочее давление (PN), бар изб.
52
Герметичность затвора по ГОСТ 9544
Класс "А" по ГОСТ 9544-2015
H2, мм
432
ØD2, мм
250
ØD1, мм
58
Документация
Паспорт
Руководство
Инструкция
3D Чертеж
Письмо о замене
