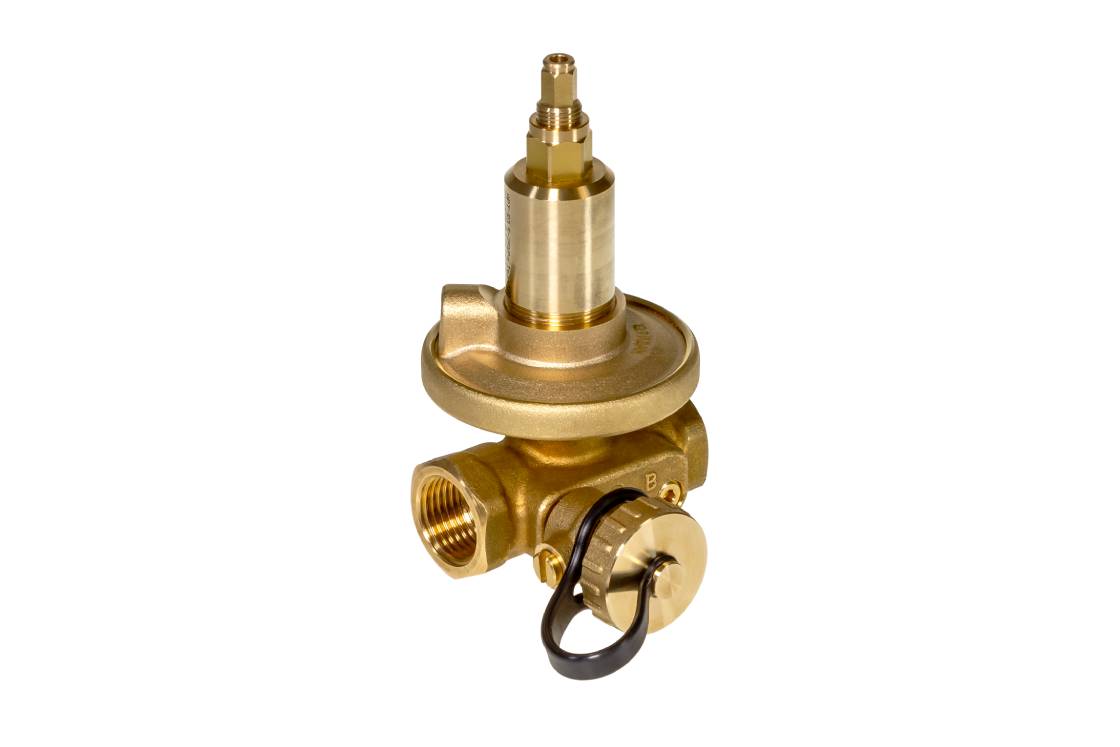

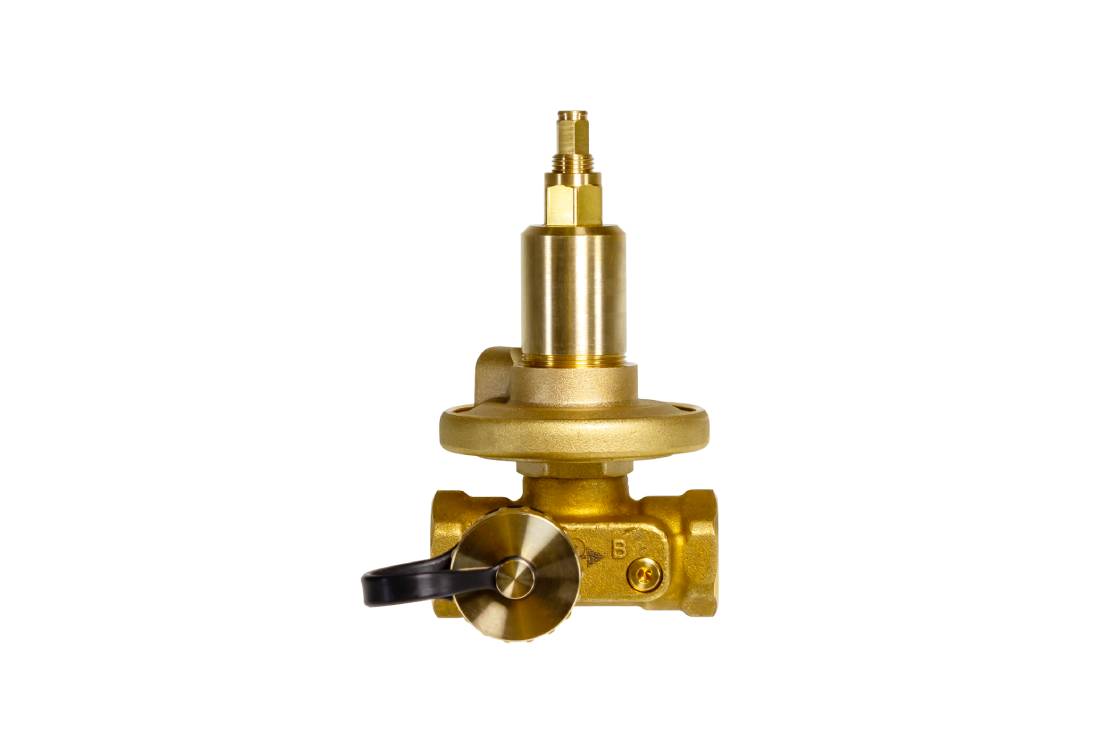

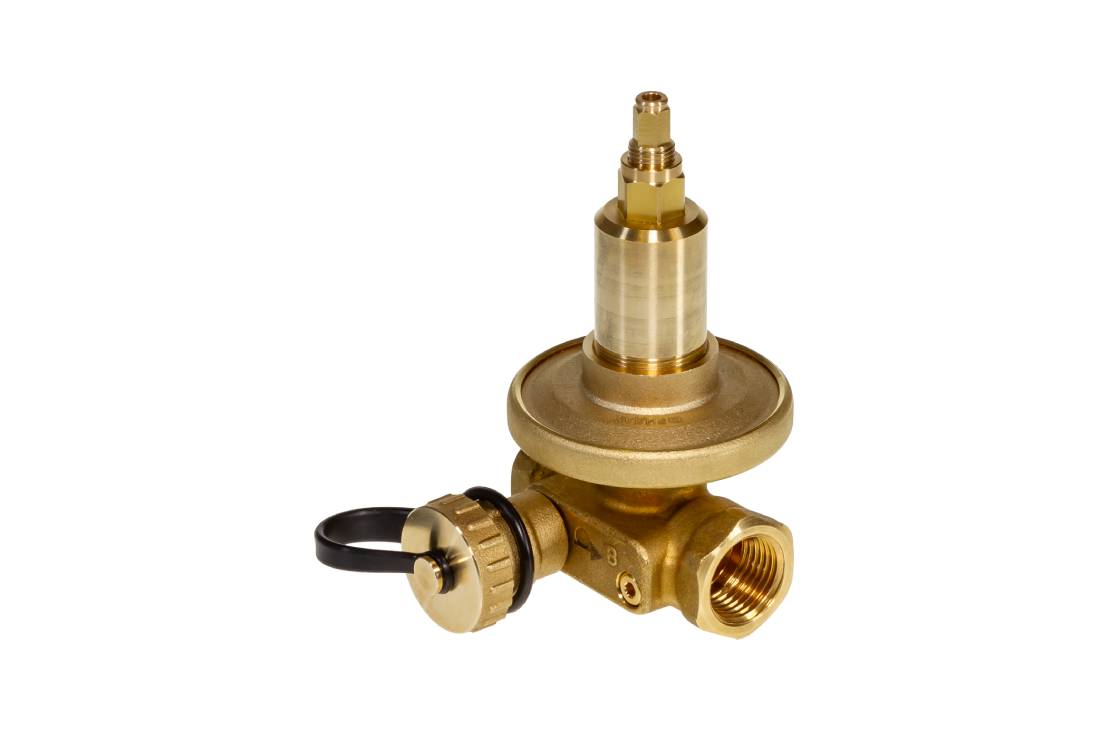

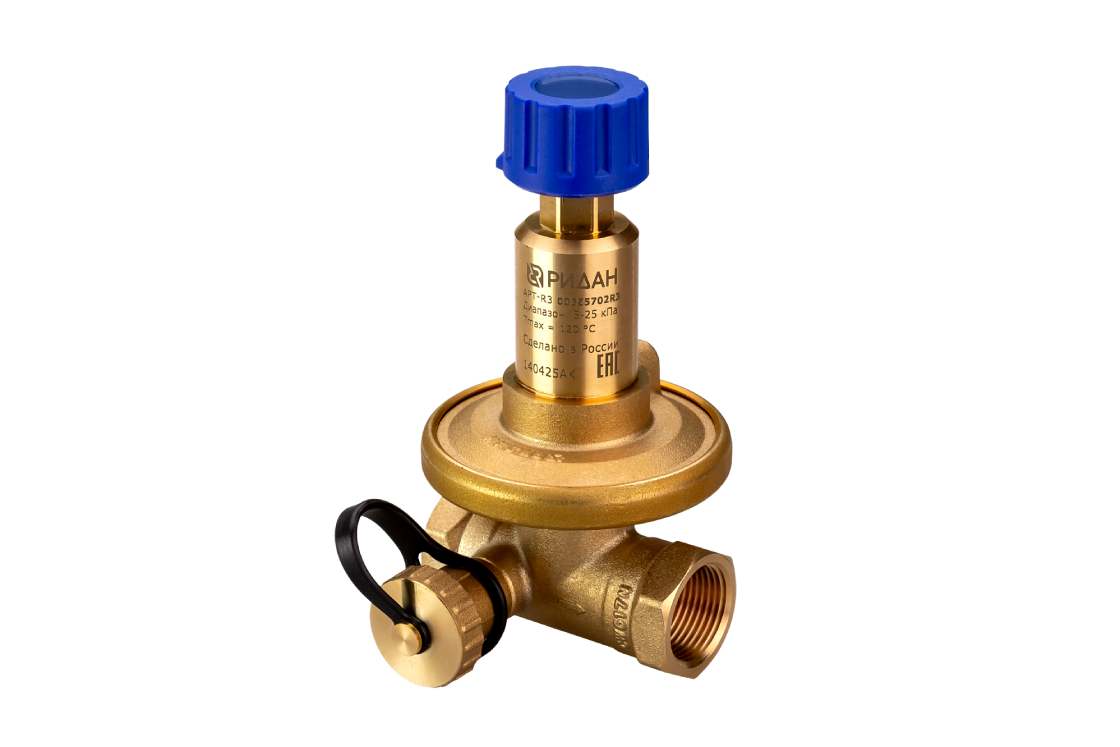

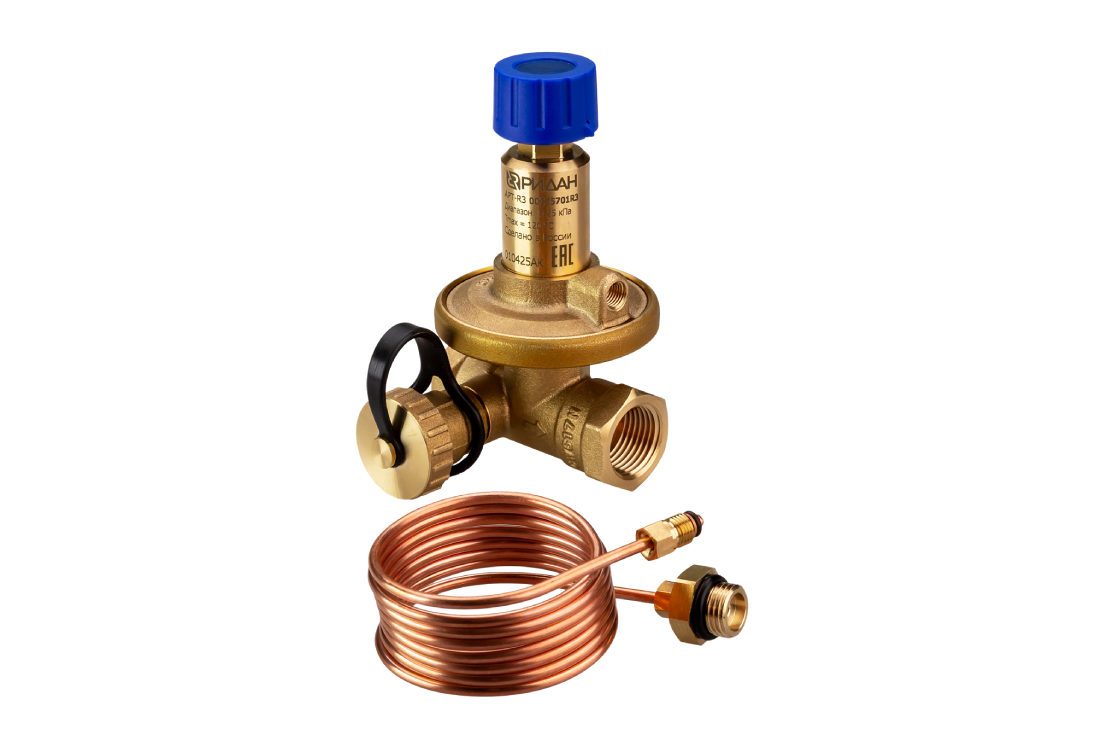

Ридан APT-R3 003Z5701R3 DN15 — Автоматический балансировочный клапан
Характеристики
Рабочая среда
Вода и водные растворы гликоля до 50%
Тип присоединения к трубопроводу
Внутренняя резьба
Температура рабочей среды, °С
120
L, мм
65
Масса, кг, не более
0,76
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
15
Климатическое исполнение
УХЛ4
Пропускная способность Kvs, м³/ч
1,6
Пружина клапана
Н. Сталь
Резьба штуцеров для присоединения к трубопроводу, дюймы
G 1/2
Корпус
Латунь
H₁, мм
102
D2, мм
61
H2, мм
15
ß
27
Максимально допустимый перепад давлений, бар
1,5
с
G 3/4
Мембрана и уплотнения
EPDM
Диапазон настроки ΔP, бар
0,05 — 0,25
Конус клапана
Латунь
a
Rp 1/2
Класс герметичности по ГОСТ 9544
I
Документация
Паспорт
Руководство
Сертификат
Инструкция
2D Чертеж
3D Чертеж
Письмо о замене
BIM модель
Техническое описание
