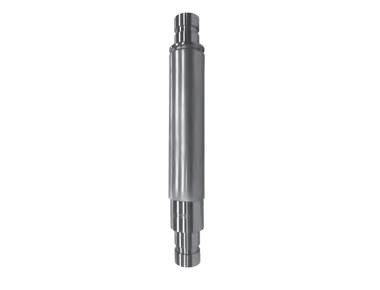

Ридан НС 082X9236R — Осевой сильфонный компенсатор из нержавеющей стали для ГВС Ду50/Ру16 +19/-45 мм с защитным кожухом и внутренней направляющей, грувлок
Характеристики
Рабочая среда
Вода питьевая, вода, соответствующая требованиям к качеству сетевой воды согласно СП 124.13330.2012, Приложение Е «Требования к качеству сетевой и подпиточной воды тепловых сетей».
Температура рабочей среды, °С
от -10 до +95
L, мм
460
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
50
Материал защитного кожуха
Нержавеющая сталь
Материал внутренней направляющей
Нержавеющая сталь
Материал патрубков
Нержавеющая сталь
Материал сильфона
Нержавеющая сталь
Количество слоёв сильфона
2
N, Н/мм
60
δN, мм
+19/-45=64
Испытательное давление (Pисп), бар
20
Присоединение к трубопроводу
Патрубок под грувлочное соединение
В, мм
7,95±0,76
А, мм
15,88±0,76
ØD, мм
60,3
Масса не более, кг
5,5
ØС, мм
57,15
DN
50
Ødi, мм
52
ØD0, мм
64,5
Lсильф, мм
237
Температура проектного расчета, ºС
21
S, кв. см
26,7
Ø Dmax, мм
77
Tmin, мм
3,91
Допуск размера ØС, мм
+0/-0,38
Документация
Паспорт
Руководство
Сертификат
Инструкция
Письмо о замене
BIM модель
Каталог
Техническое описание
