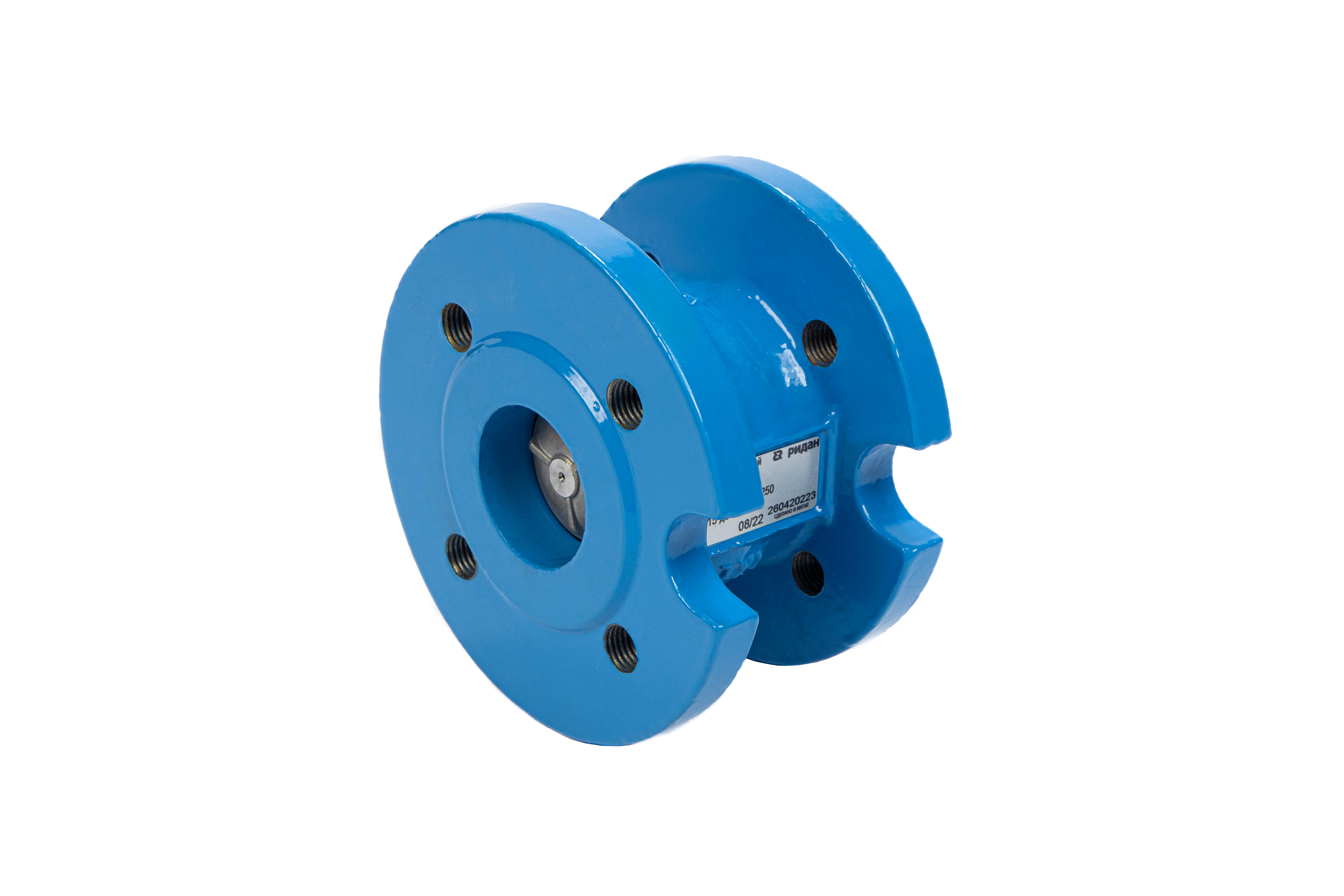

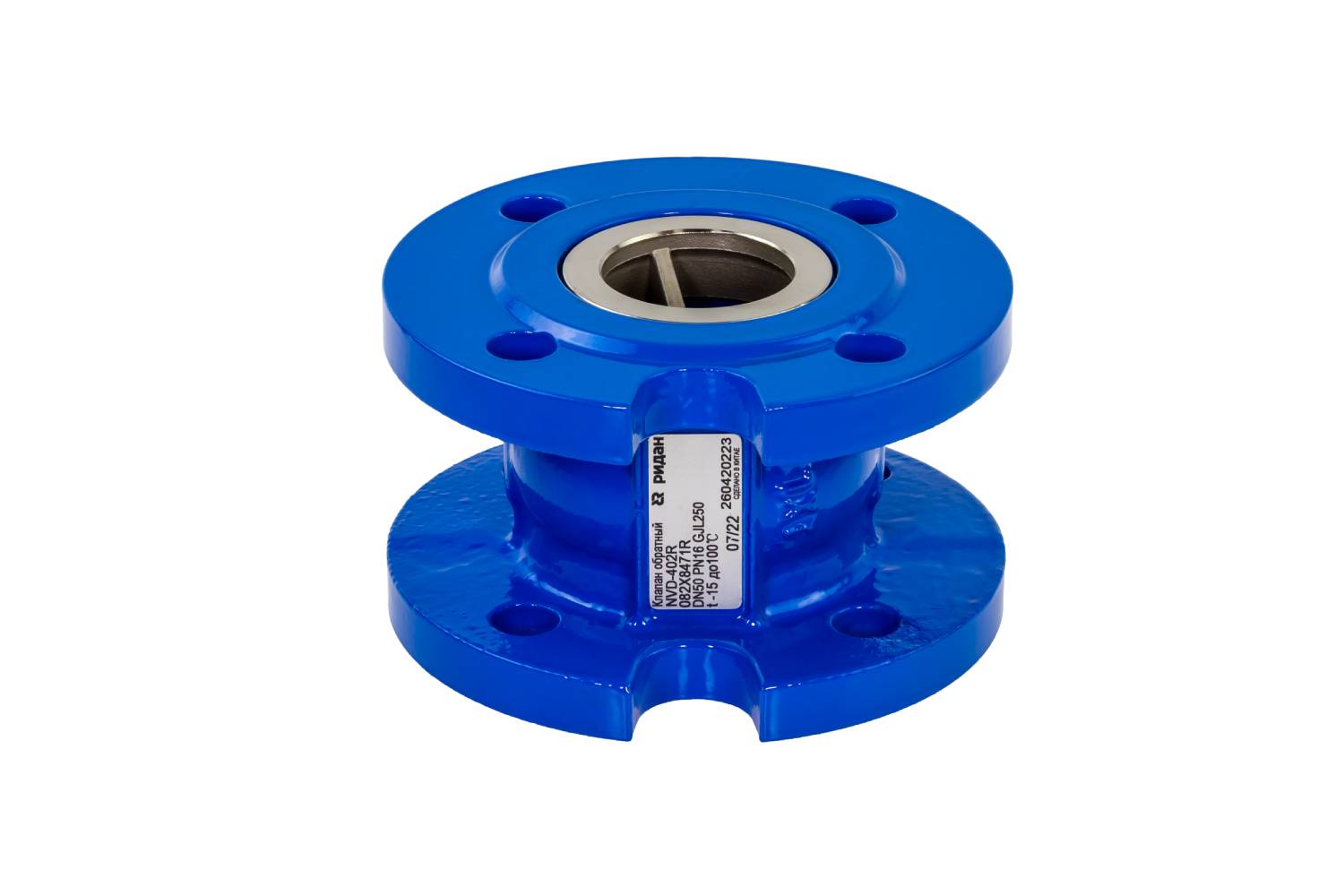

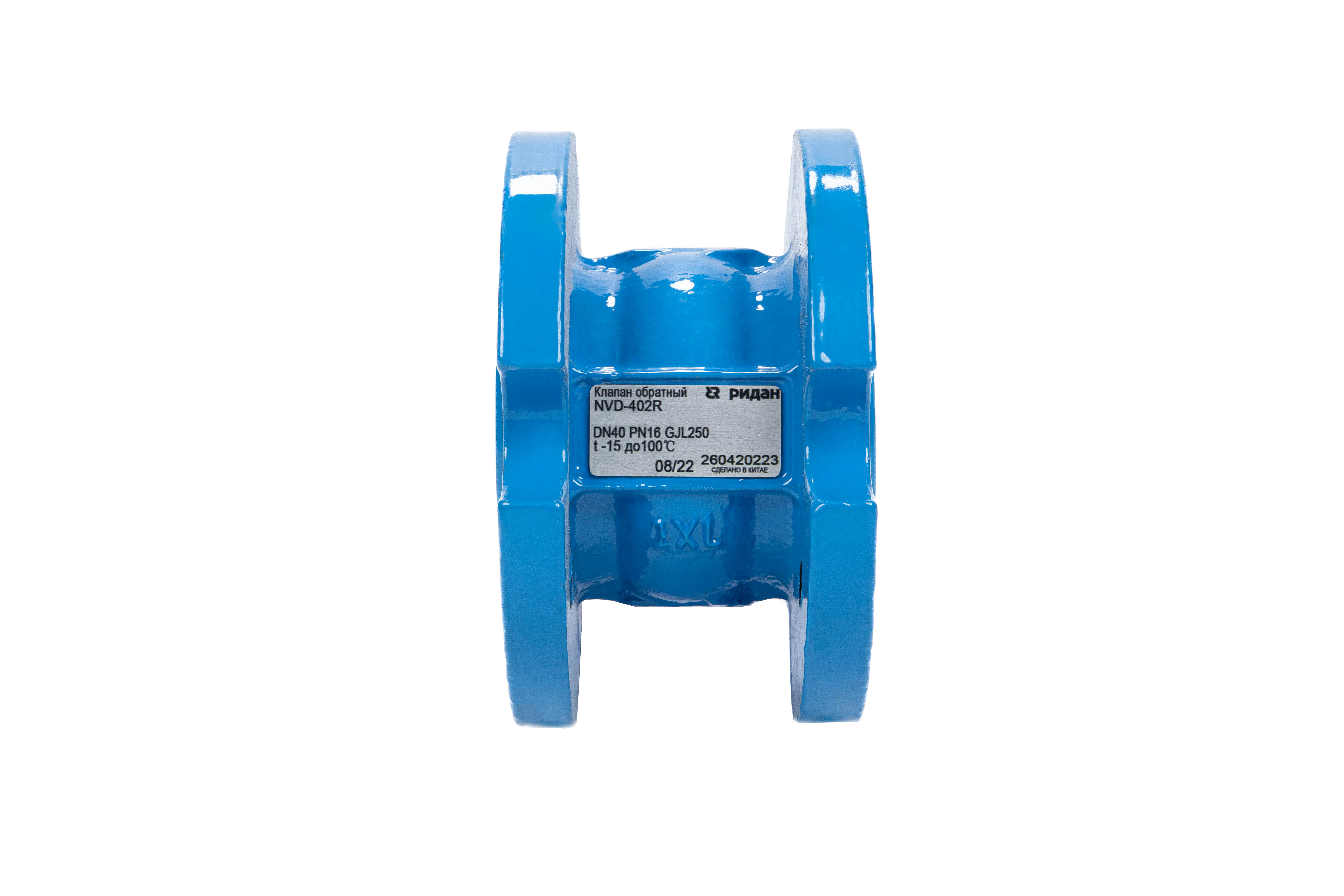

Ридан NVD-402R 082X8474R — Клапан обратный фланцевый пружинный с аксиальным затвором, PN16, DN100, чугун GJL250
Характеристики
Рабочая среда
Вода, гликолевые растворы до 50%
Тип присоединения к трубопроводу
Фланцевое
Температура рабочей среды, °С
от -15 до +100
Температура окружающей среды, °С
от -20 до +70
D, мм
185
Масса, кг, не более
13,8
Номинальный диаметр (DN), мм
100
Уплотнение
EPDM
C, мм
220
Корпус
Чугун GJL250
A, мм
170
Пробное (испытательное) давление согласно ГОСТ 356, бар
1,5PN
P, мм
100
Гидравлическая характеристика (KVs), м³/ч
360
Давление открытия клапана при движении потока вверх (без пружины), мм.в.ст.
152
Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст.
470
Давление открытия клапана при движении потока вниз, мм.в.ст.
318
Давление открытия клапана при движении потока вверх, мм.в.ст.
624
Затвор клапана
Корр.ст.сталь А351 CF8
Направляющая
Корр.ст.сталь А351 CF8
Шток
Корр.ст.сталь А351 CF8
Втулка
Латунь CW617N
Пружина
Корр.ст.сталь AISI302
Герметичность затвора (объем протечки/класс герметичности)
ГОСТ9544, Класс А
Номинальное давление (PN),бар
16
Документация
Паспорт
Руководство
Сертификат
Инструкция
2D Чертеж
Письмо о замене
BIM модель
Каталог
Техническое описание
