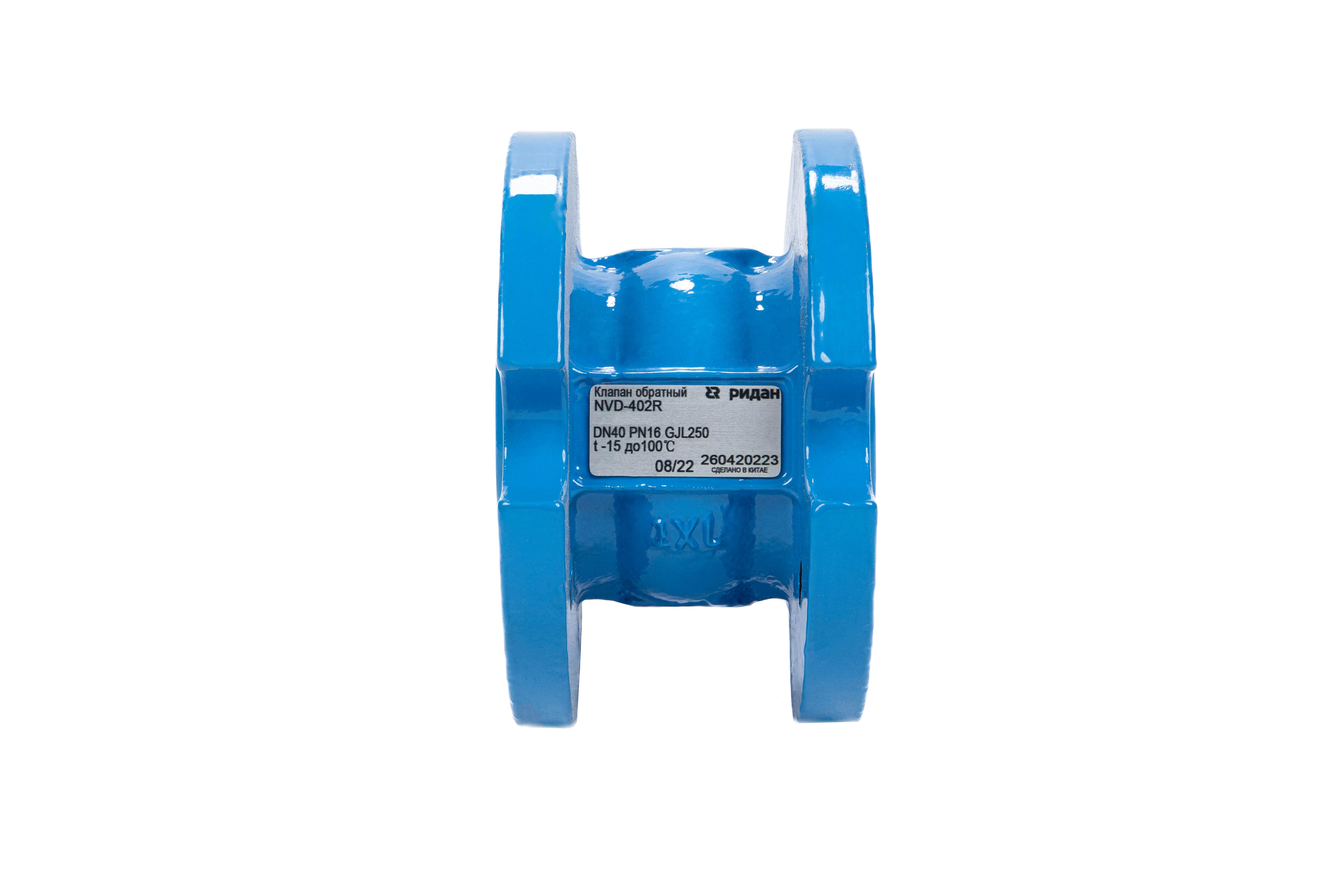

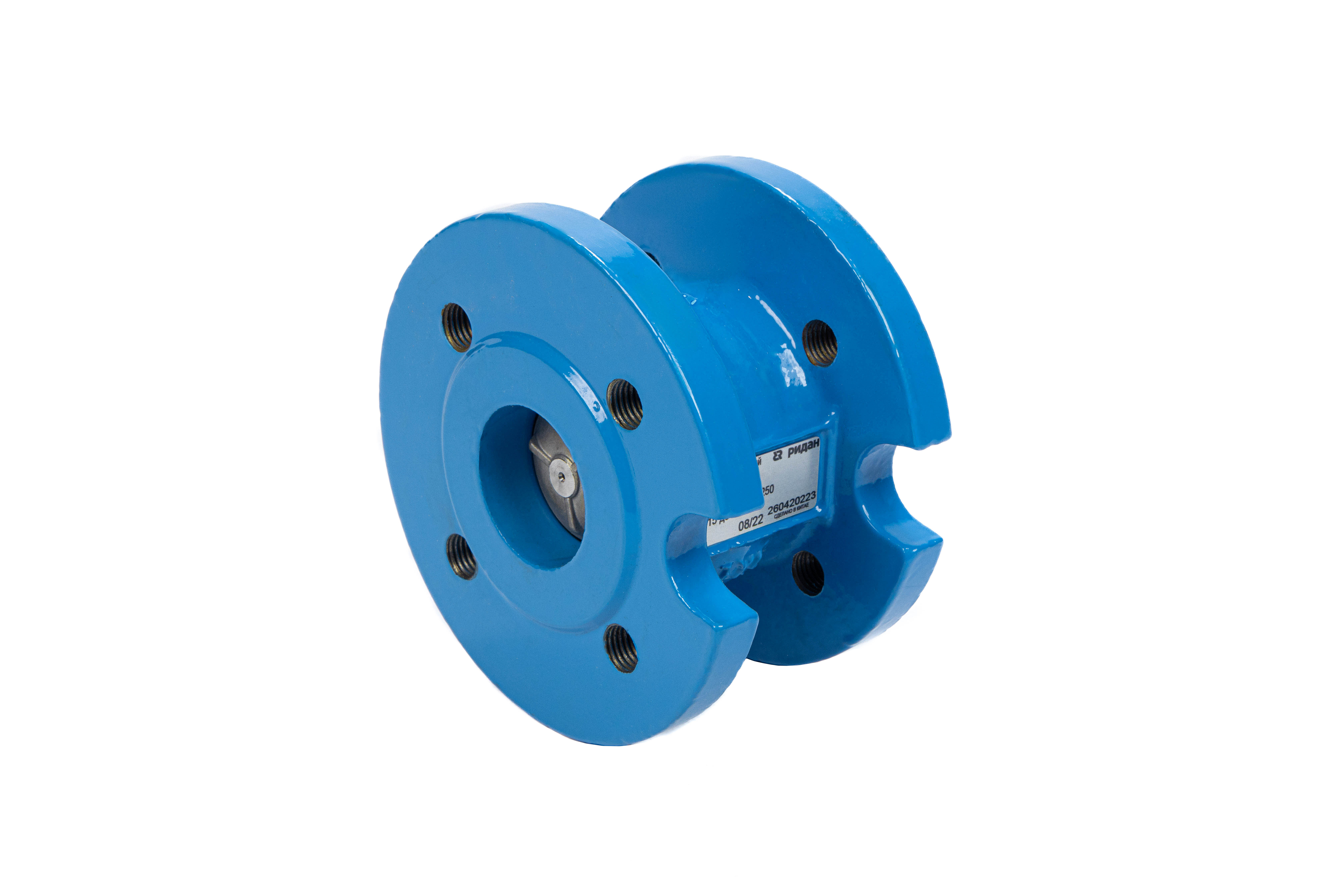

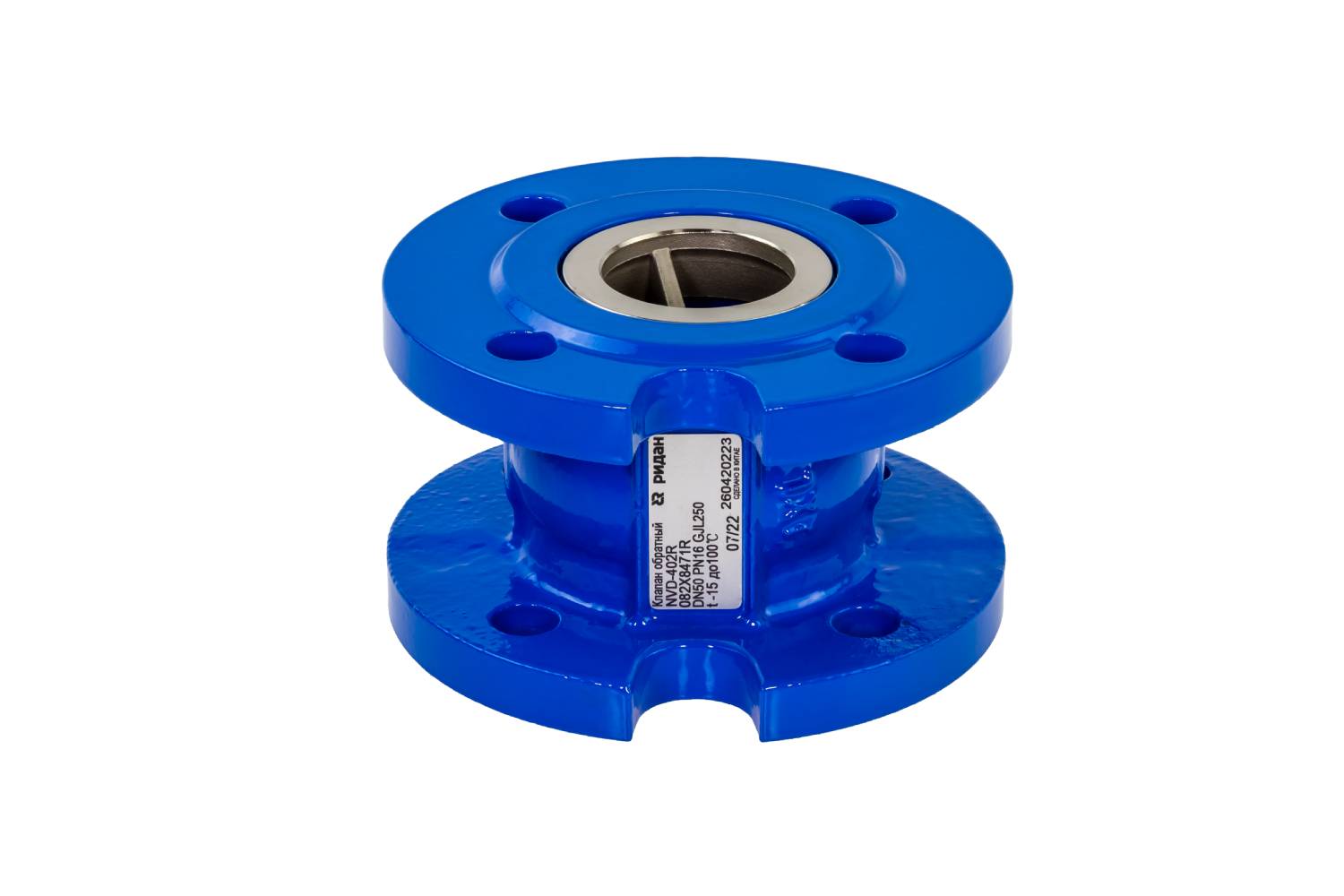

Ридан NVD-402R 082X8476R — Клапан обратный фланцевый пружинный с аксиальным затвором, PN16, DN150, чугун GJL250
Характеристики
Рабочая среда
Вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50%.(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Тип присоединения к трубопроводу
Фланцевое
Температура рабочей среды, °С
от -15 до +100
Температура окружающей среды, °С
от -20 до +70
D, мм
253
Масса, кг, не более
28,5
Номинальный диаметр (DN), мм
150
Уплотнение
EPDM
C, мм
285
Корпус
Чугун GJL250
A, мм
230
Пробное (испытательное) давление согласно ГОСТ 356, бар
1,5PN
P, мм
145
Гидравлическая характеристика (KVs), м³/ч
620
Давление открытия клапана при движении потока вверх (без пружины), мм.в.ст.
185
Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст.
345
Давление открытия клапана при движении потока вниз, мм.в.ст.
165
Давление открытия клапана при движении потока вверх, мм.в.ст.
526
Затвор клапана
Чугун GJL250
Направляющая
Чугун GJL250
Шток
Корр.ст.сталь AISI302
Втулка
Латунь CW617N
Пружина
Корр.ст.сталь AISI302
Герметичность затвора (объем протечки/класс герметичности)
ГОСТ9544, Класс А
Номинальное давление (PN),бар
16
