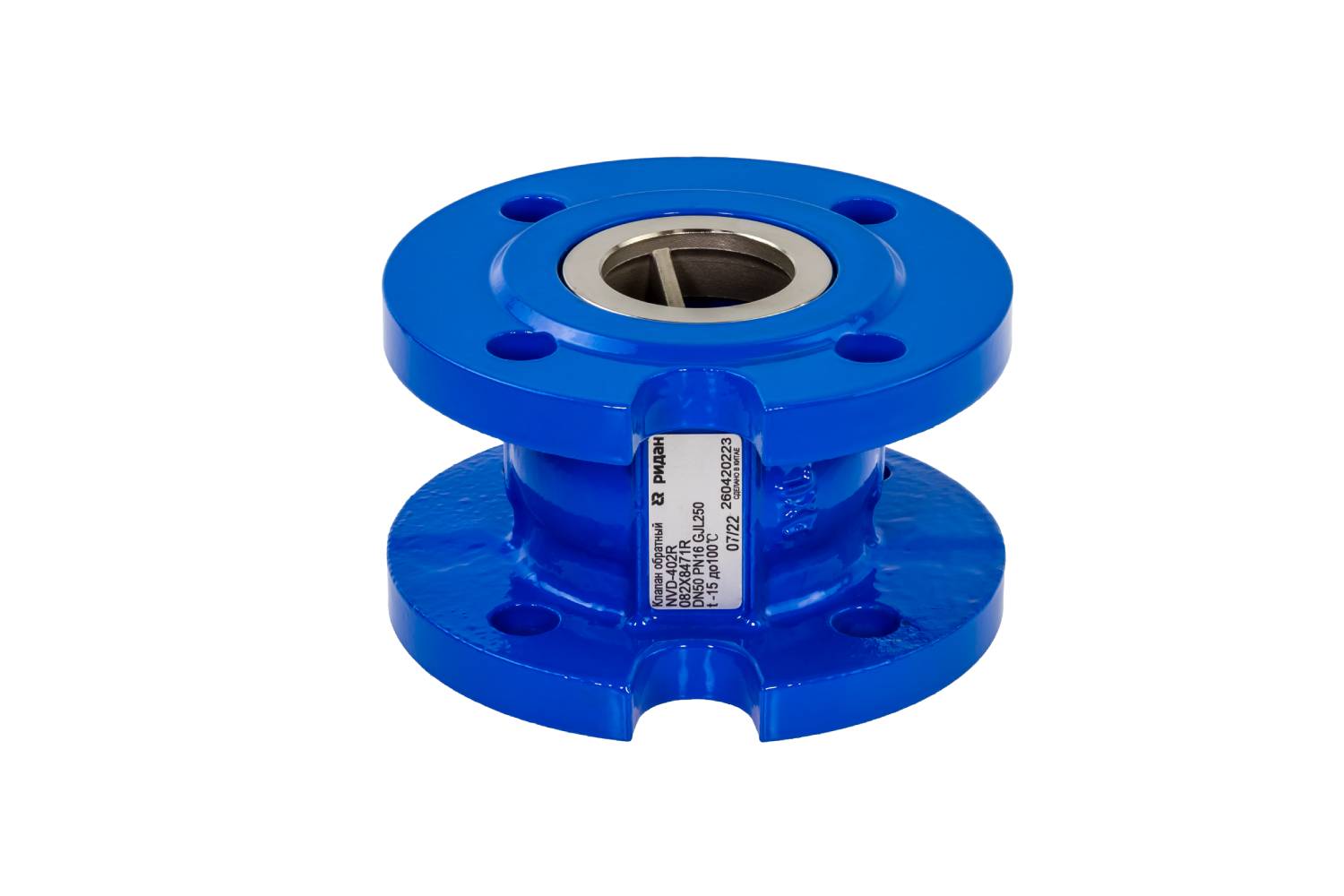

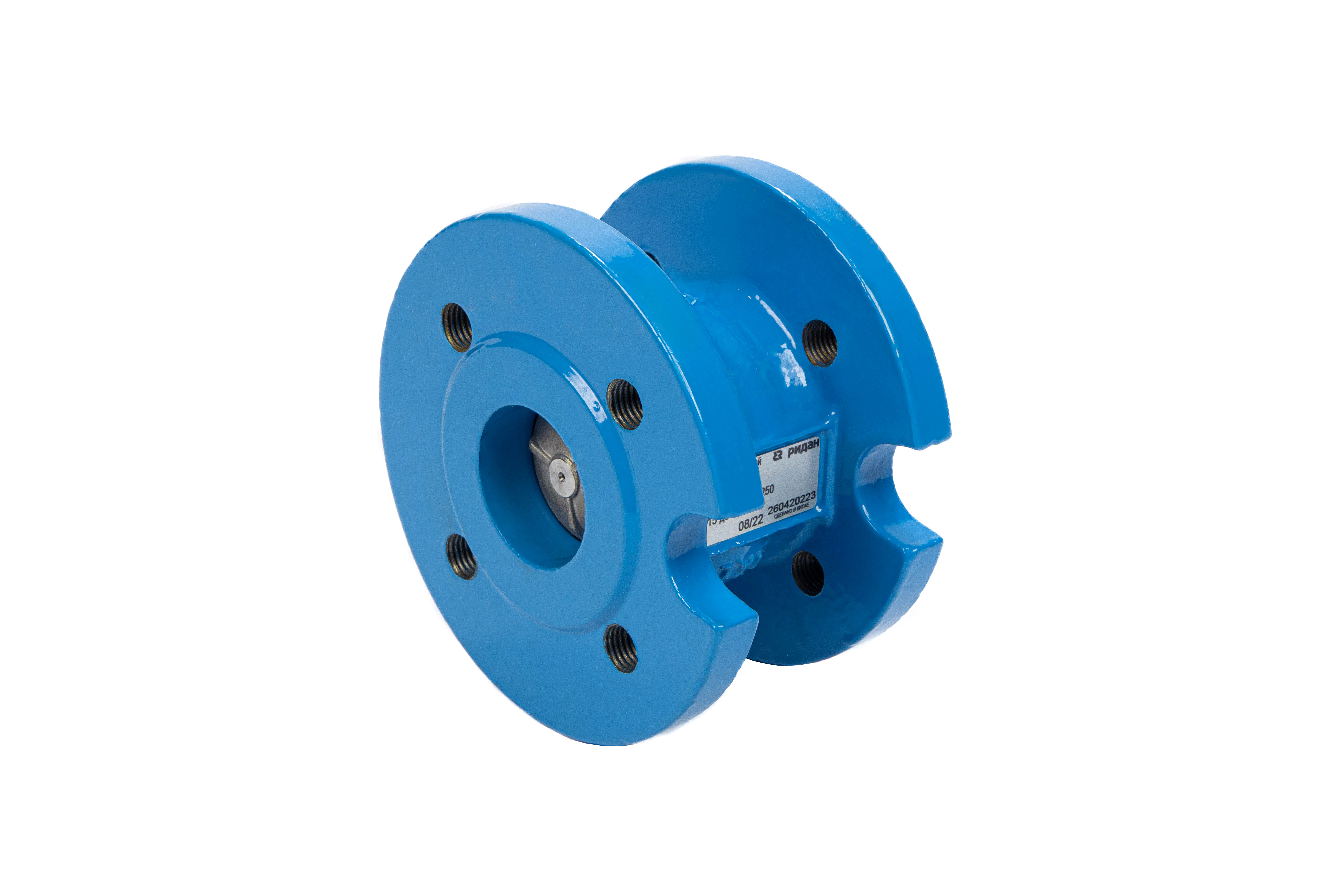

Ридан NVD-402R 082X8479R — Клапан обратный фланцевый пружинный с аксиальным затвором, PN16, DN300, чугун GJL250
Характеристики
Рабочая среда
Вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50%.(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Тип присоединения к трубопроводу
Фланцевое
Температура рабочей среды, °С
от -15 до +100
Температура окружающей среды, °С
от -20 до +70
D, мм
490
Масса, кг, не более
106,4
Номинальный диаметр (DN), мм
300
Уплотнение
EPDM
C, мм
460
Корпус
Чугун GJL250
A, мм
410
Пробное (испытательное) давление согласно ГОСТ 356, бар
1,5PN
P, мм
300
Гидравлическая характеристика (KVs), м³/ч
2010
Давление открытия клапана при движении потока вверх (без пружины), мм.в.ст.
350
Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст.
440
Давление открытия клапана при движении потока вниз, мм.в.ст.
100
Давление открытия клапана при движении потока вверх, мм.в.ст.
800
Затвор клапана
Чугун GJS400-15
Направляющая
Чугун GJS400-15
Шток
Чугун GJS400-15
Втулка
Латунь CW617N
Пружина
Корр.ст.сталь AISI302
Герметичность затвора (объем протечки/класс герметичности)
ГОСТ9544, Класс А
Номинальное давление (PN),бар
16
Документация
Паспорт
Руководство
Инструкция
Письмо о замене
Каталог
Техническое описание
