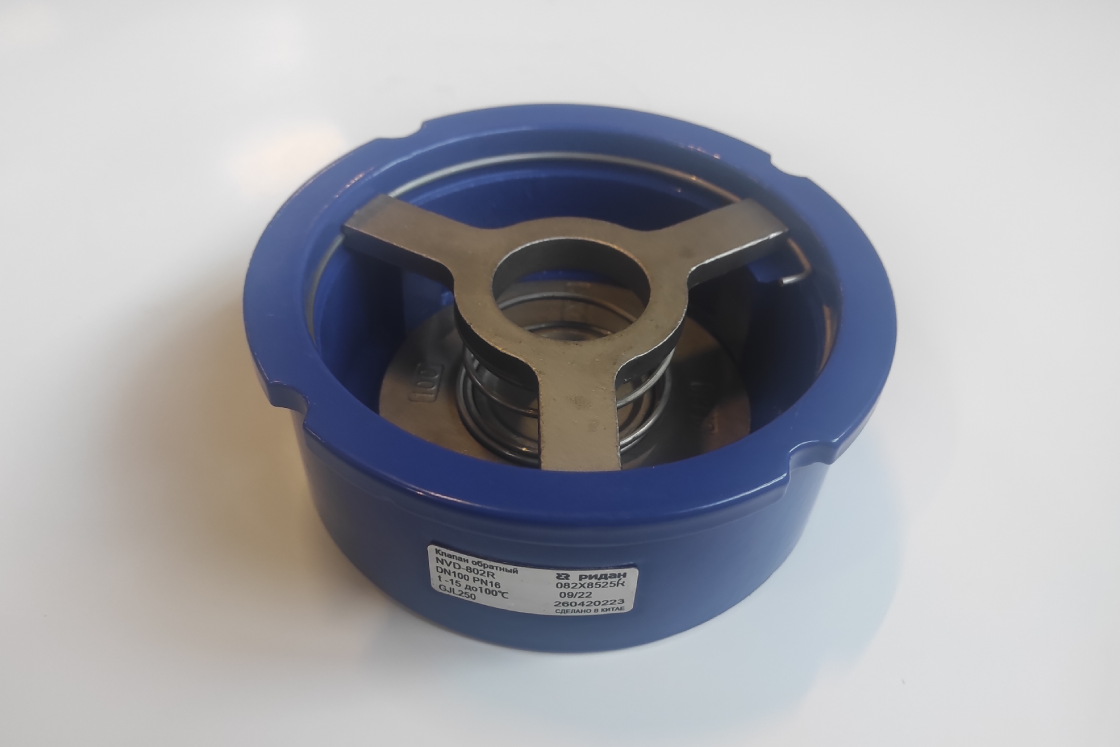

Ридан NVD-802R 082X8526R — Клапан обратный межфланцевый пружинный тарельчатый, PN16, DN125, чугун GJL250
Характеристики
Рабочая среда
Вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50%. (жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Тип присоединения к трубопроводу
Межфланцевое
Температура рабочей среды, °С
от -15 до +100
Температура окружающей среды, °С
от -20 до +70
Масса, кг, не более
6.9
Номинальный диаметр (DN), мм
125
E, мм
27
Уплотнение
EPDM
C, мм
192
Корпус
Чугун GJL 250 с эпоксидным покрытием
A, мм
90
P, мм
102
Гидравлическая характеристика (KVs), м³/ч
187
Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст.
470
Давление открытия клапана при движении потока вниз, мм.в.ст.
372
Давление открытия клапана при движении потока вверх, мм.в.ст.
568
Затвор клапана
Корр.ст.сталь ASTM A351 CF8M
Направляющая
Корр.ст.сталь ASTM A351 CF8M
Пружина
AISI 316
Герметичность затвора (объем протечки/класс герметичности)
ГОСТ9544, Класс А (при давлении противотока 0,1 бар)
Номинальное давление (PN),бар
16
Стопорное кольцо
AISI 316
Документация
Паспорт
Руководство
Сертификат
Документ из паспортизации
Письмо о замене
Техническое описание
