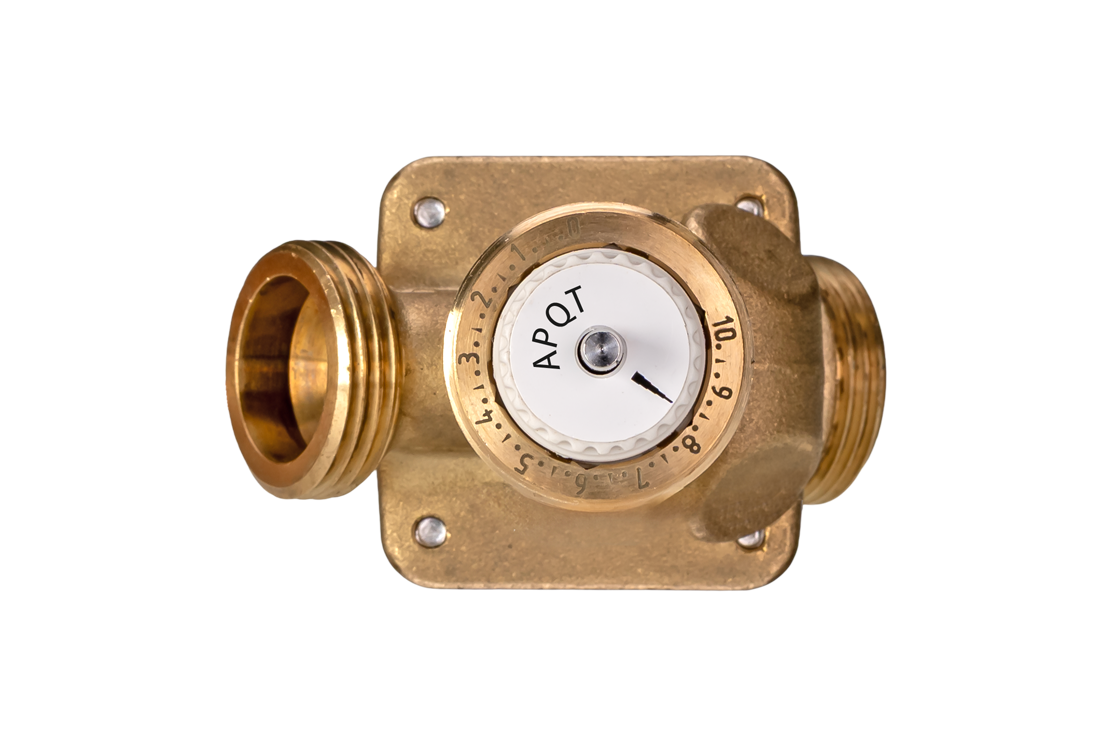

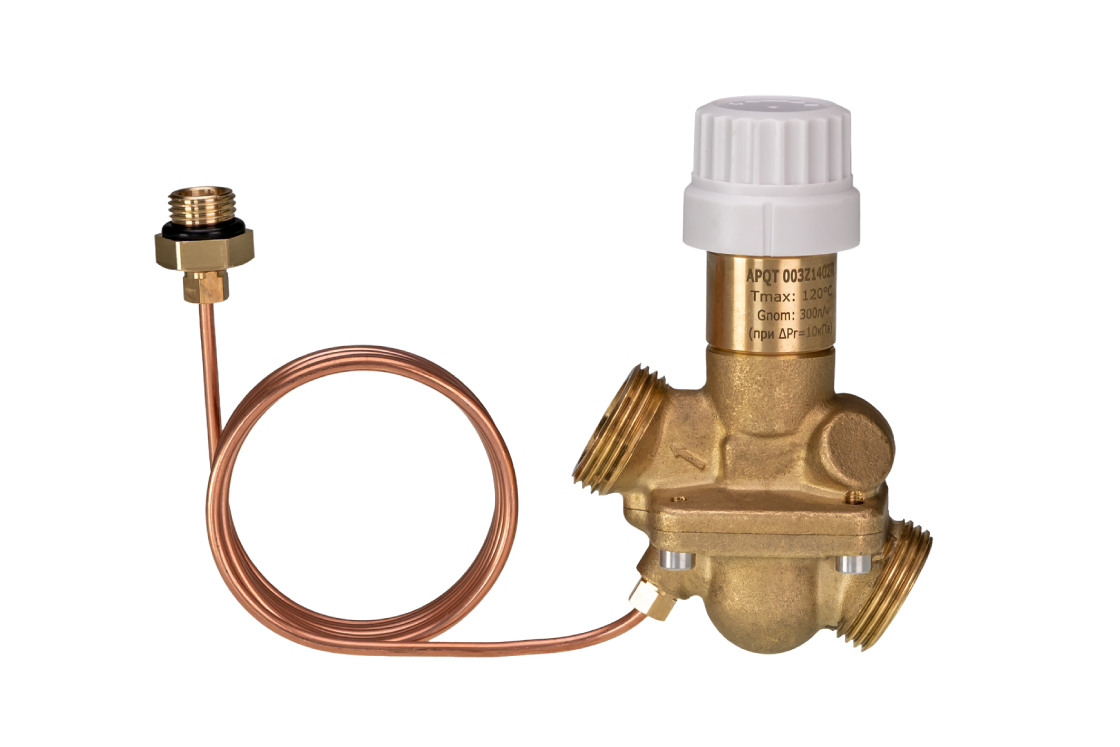

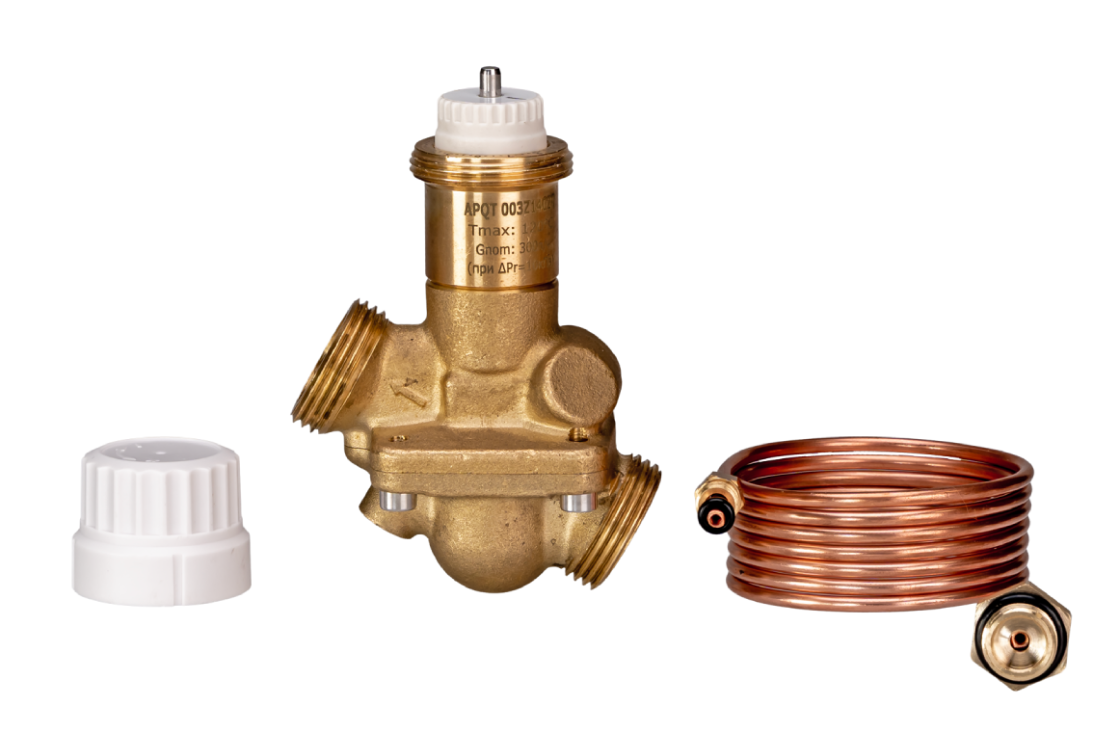

Ридан 003Z1413R — Автоматический балансировочный клапан APQT DN20 HP
Характеристики
Рабочая среда
Вода и водные растворы гликолей для систем отопления и охлаждения
Тип присоединения к трубопроводу
Внешняя резьба ISO 228/1
Температура рабочей среды, °С
120
Герметичность затвора (объем протечки / класс герметичности)
Нет видимой протечки в соответствии с ISO 5208
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
20
Резьба штуцеров для присоединения к трубопроводу, дюймы
G 1 A
Корпус
DZR латунь
H₁, мм
81
L2, мм
56
L₁, мм
82
H2, мм
33
b
G 1
Максимально допустимый перепад давлений, бар
4
Минимальный перепад требуемый для работы клапана, бар
0,28
Диапазон настроки ΔP, бар
0,1-0,25
Конус клапана
Латунь
Конус регулятора перепада давлений
Нержавеющая сталь
Документация
Сертификат
Инструкция
2D Чертеж
3D Чертеж
Техническое описание
