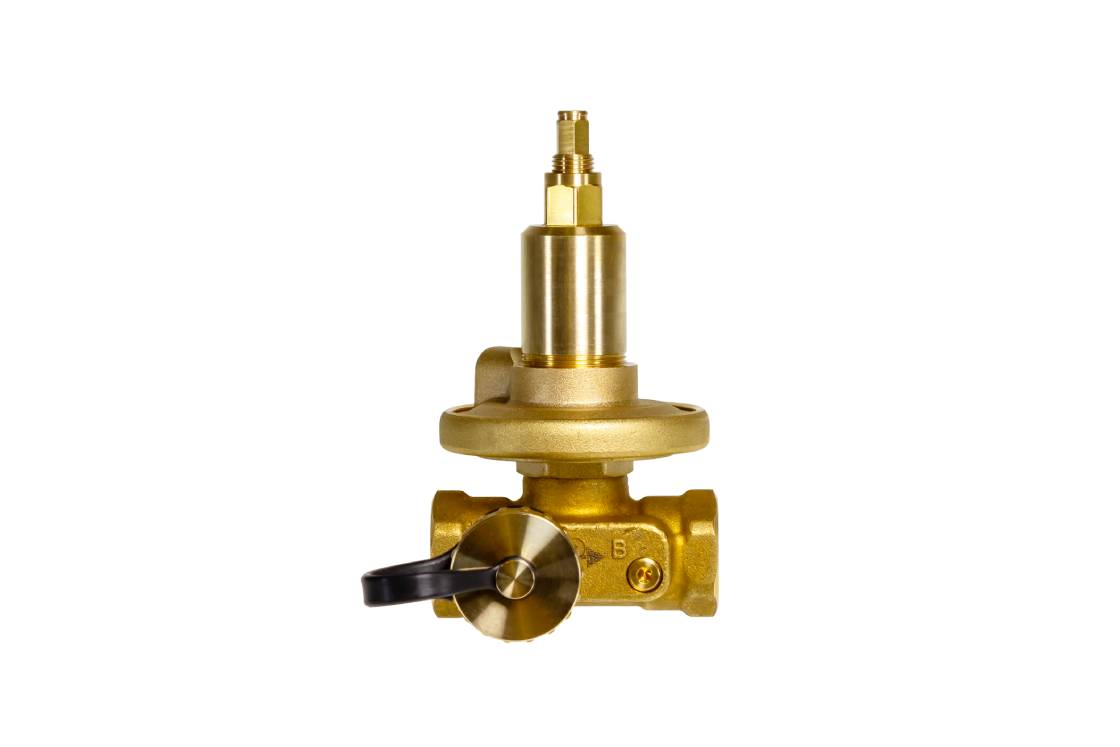

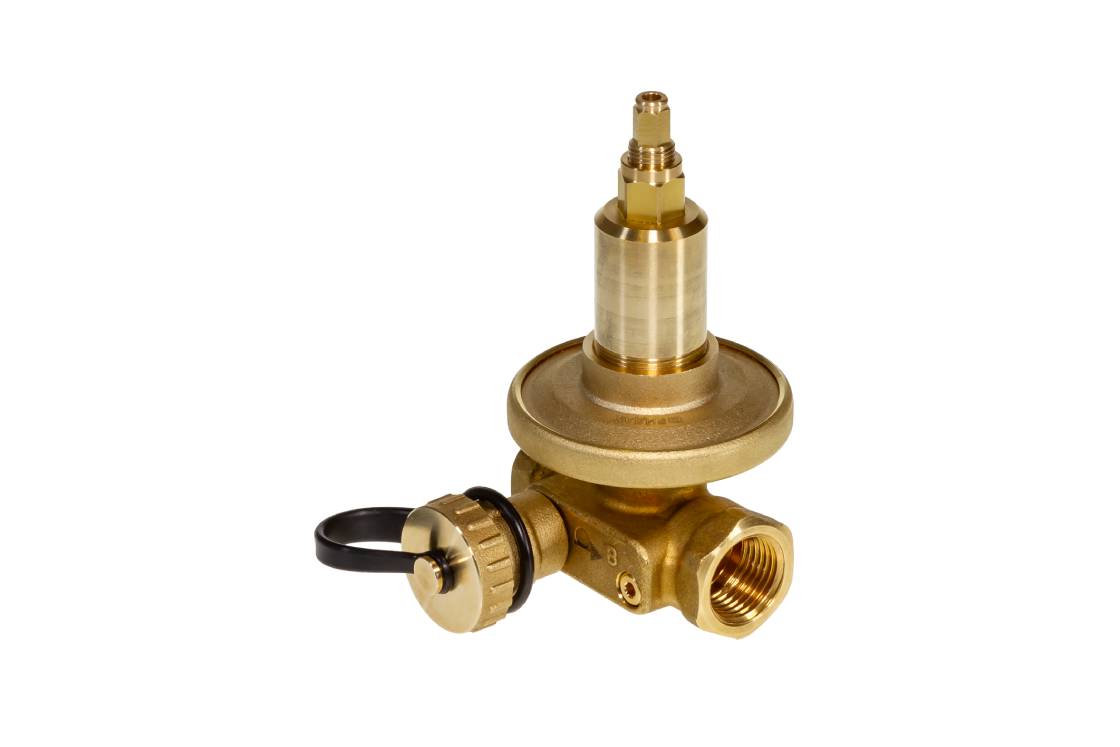

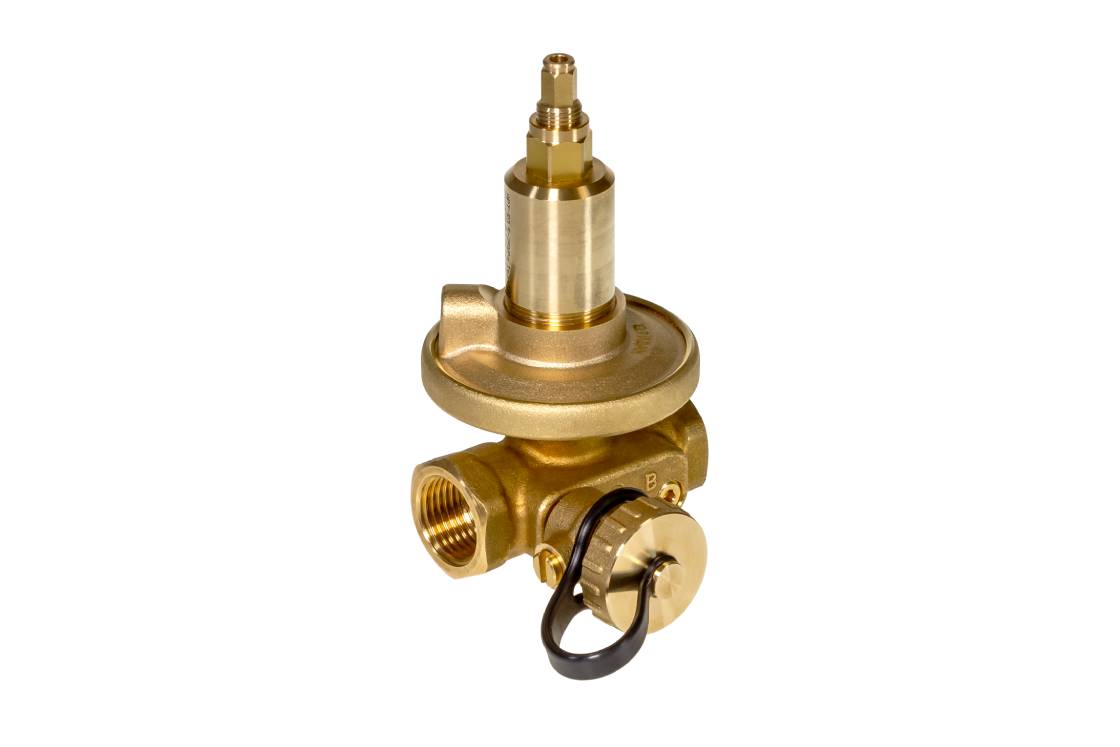

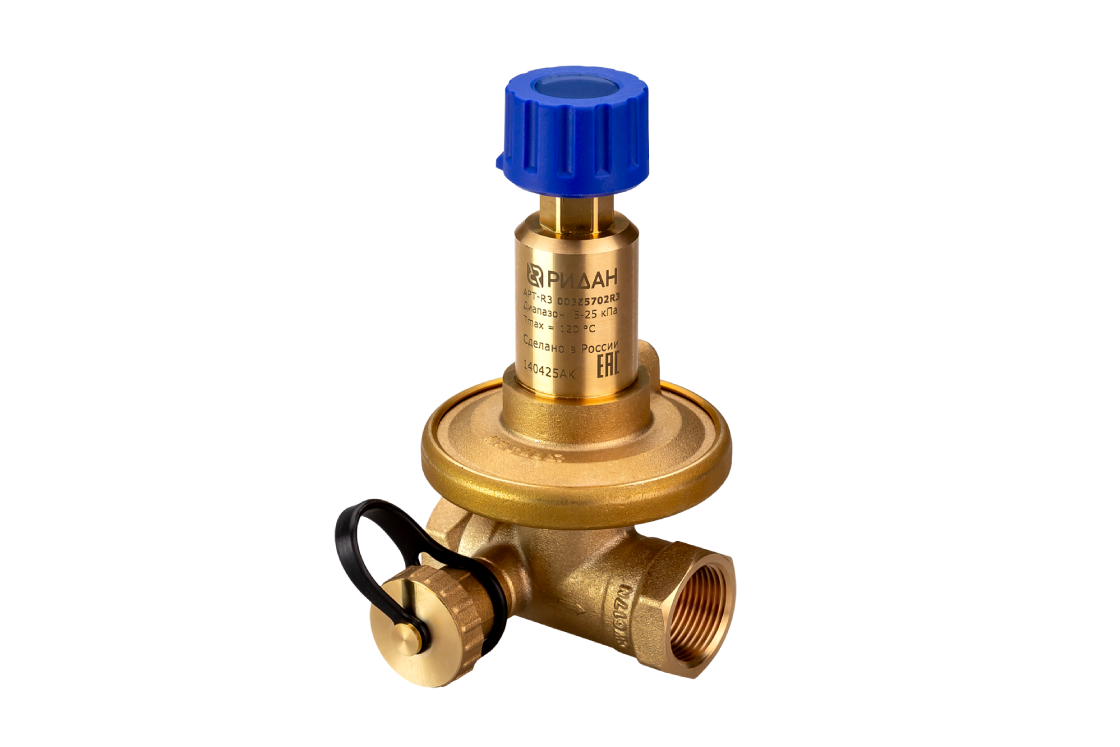

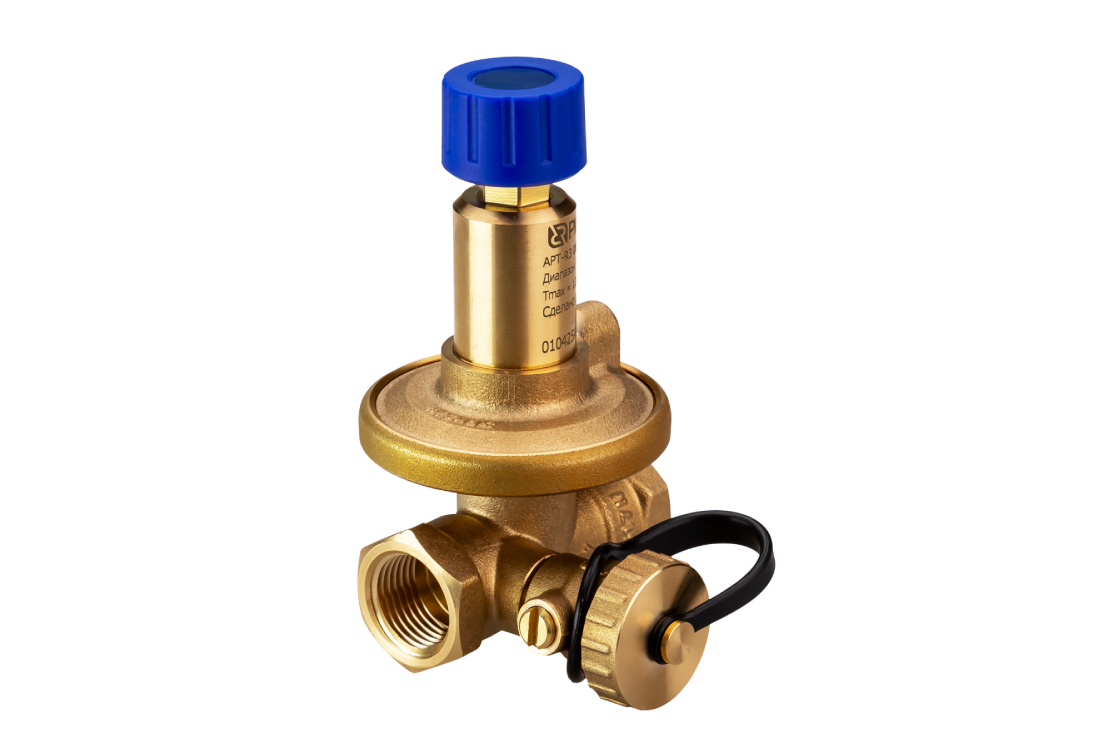

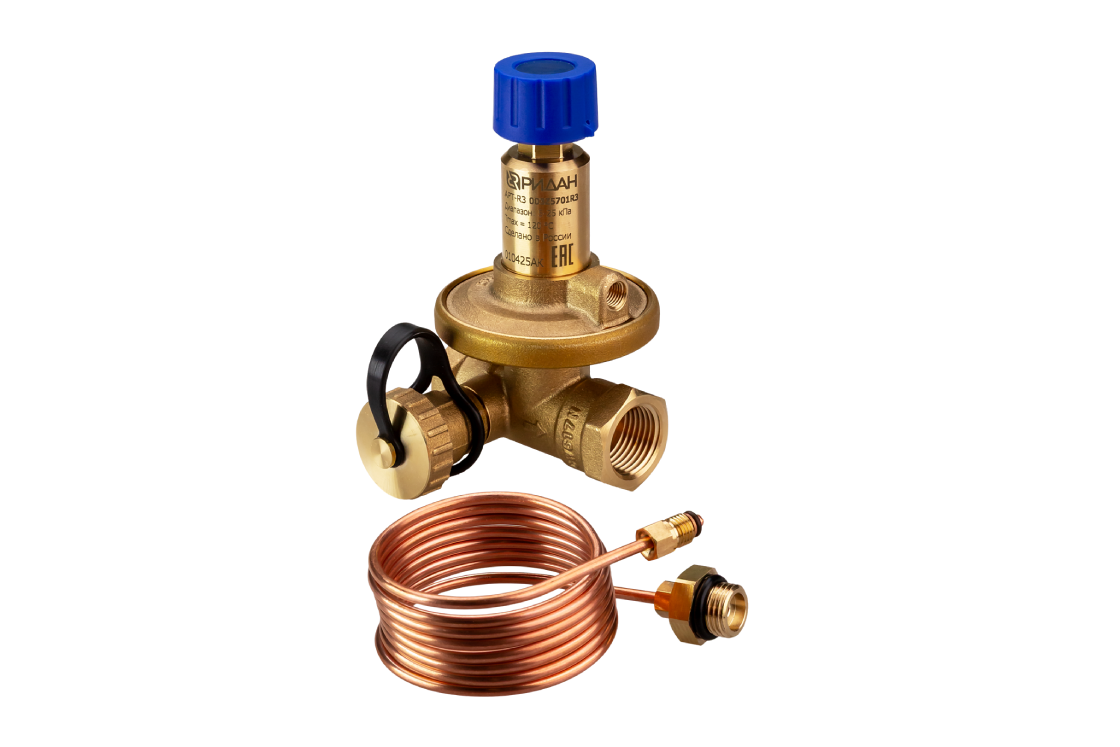

Ридан 003Z5702R3 — Автоматический балансировочный клапан APT-R3 DN20
Характеристики
Рабочая среда
Вода и водные растворы гликоля до 50%
Тип присоединения к трубопроводу
Внутренняя резьба
Температура рабочей среды, °С
120
L, мм
75
Масса, кг, не более
1,13
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
20
Климатическое исполнение
УХЛ4
Пропускная способность Kvs, м³/ч
2,5
Пружина клапана
Н. Сталь
Резьба штуцеров для присоединения к трубопроводу, дюймы
G 3/4
Корпус
Латунь
H₁, мм
128
D2, мм
76
H2, мм
18
ß
32
Максимально допустимый перепад давлений, бар
1,5
с
G 3/4
Мембрана и уплотнения
EPDM
Диапазон настроки ΔP, бар
0,05 — 0,25
Конус клапана
Латунь
a
Rp 3/4
Класс герметичности по ГОСТ 9544
I
Документация
Паспорт
Руководство
Сертификат
Инструкция
2D Чертеж
3D Чертеж
BIM модель
Техническое описание
