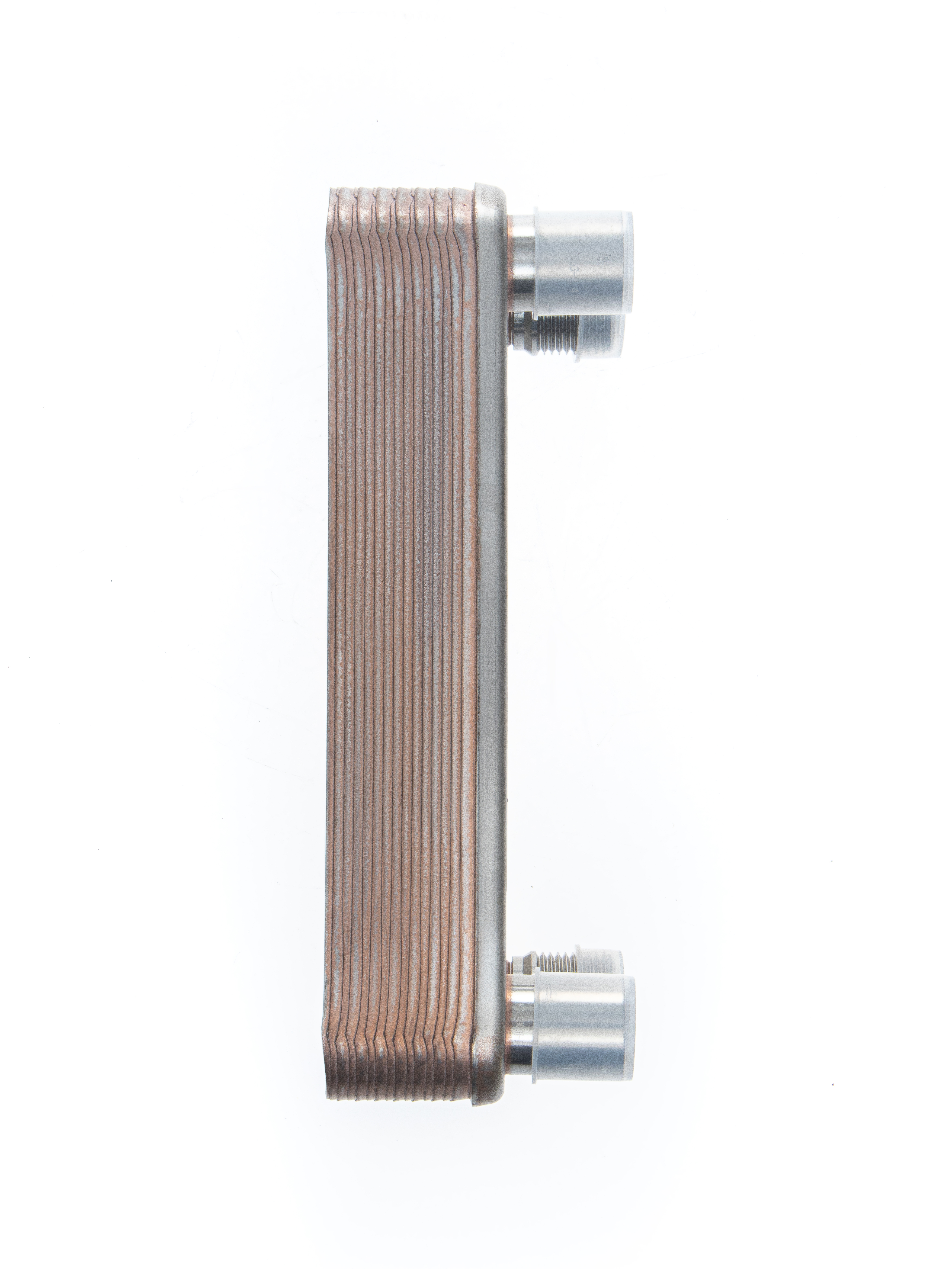

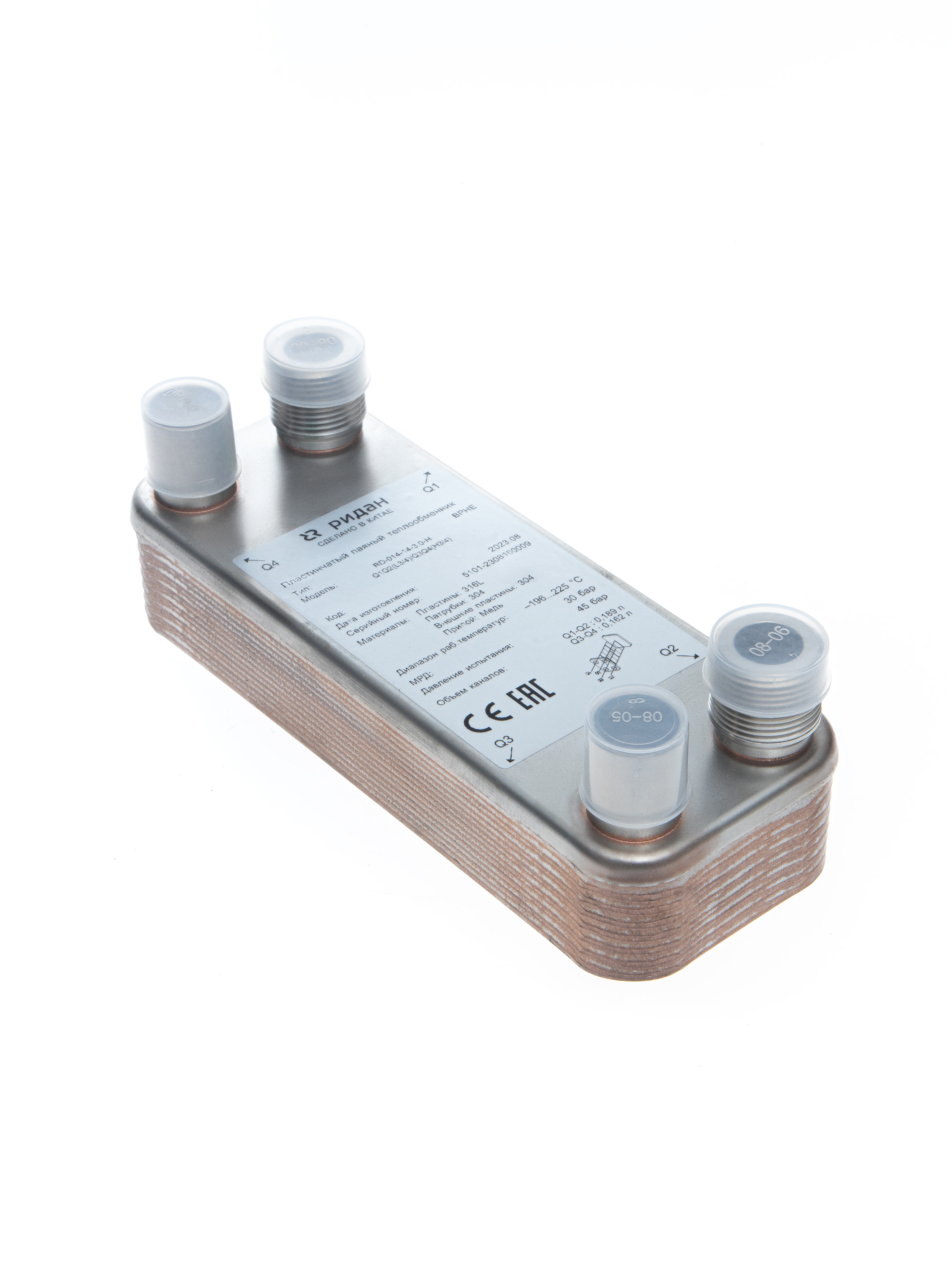

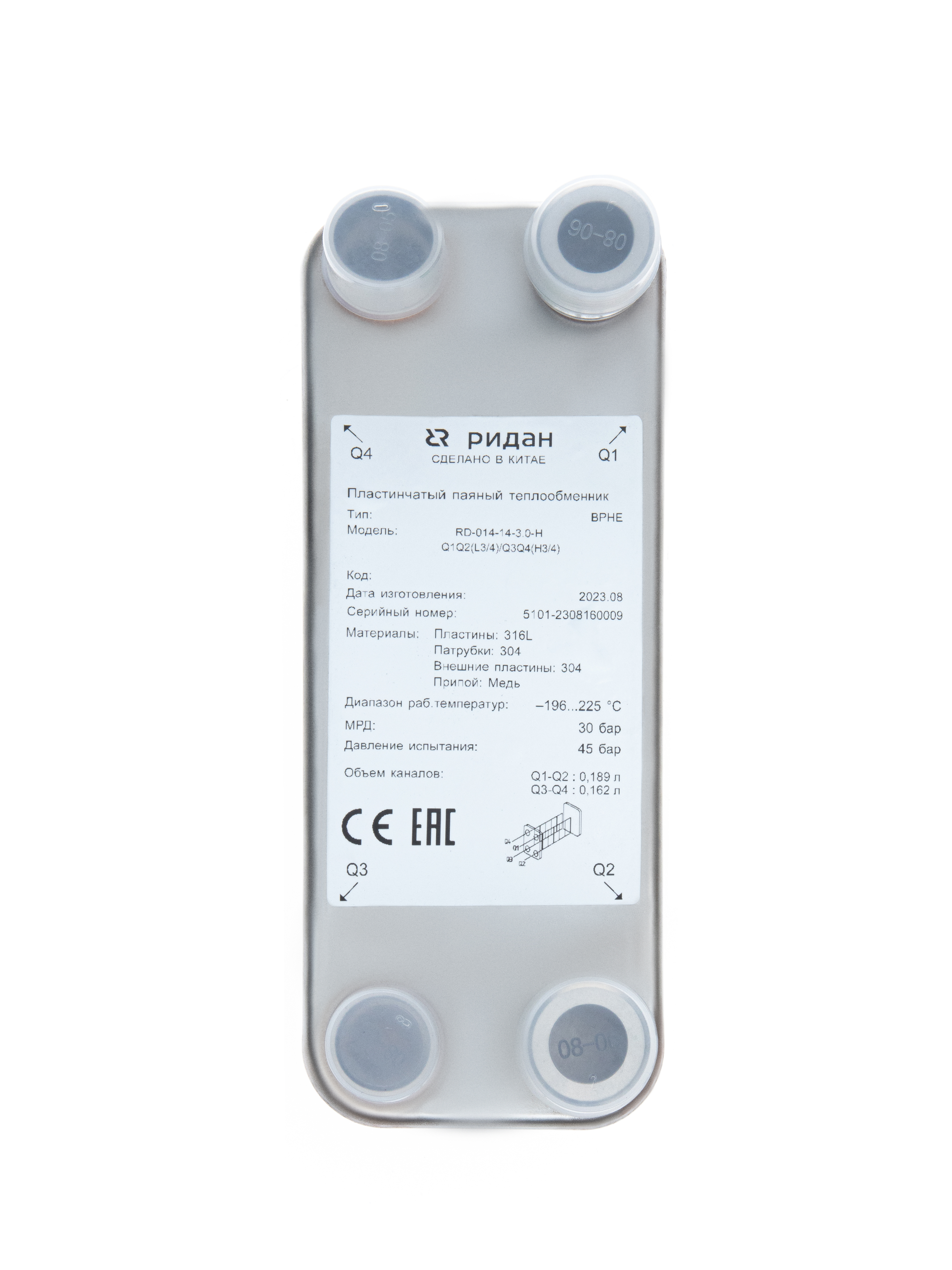

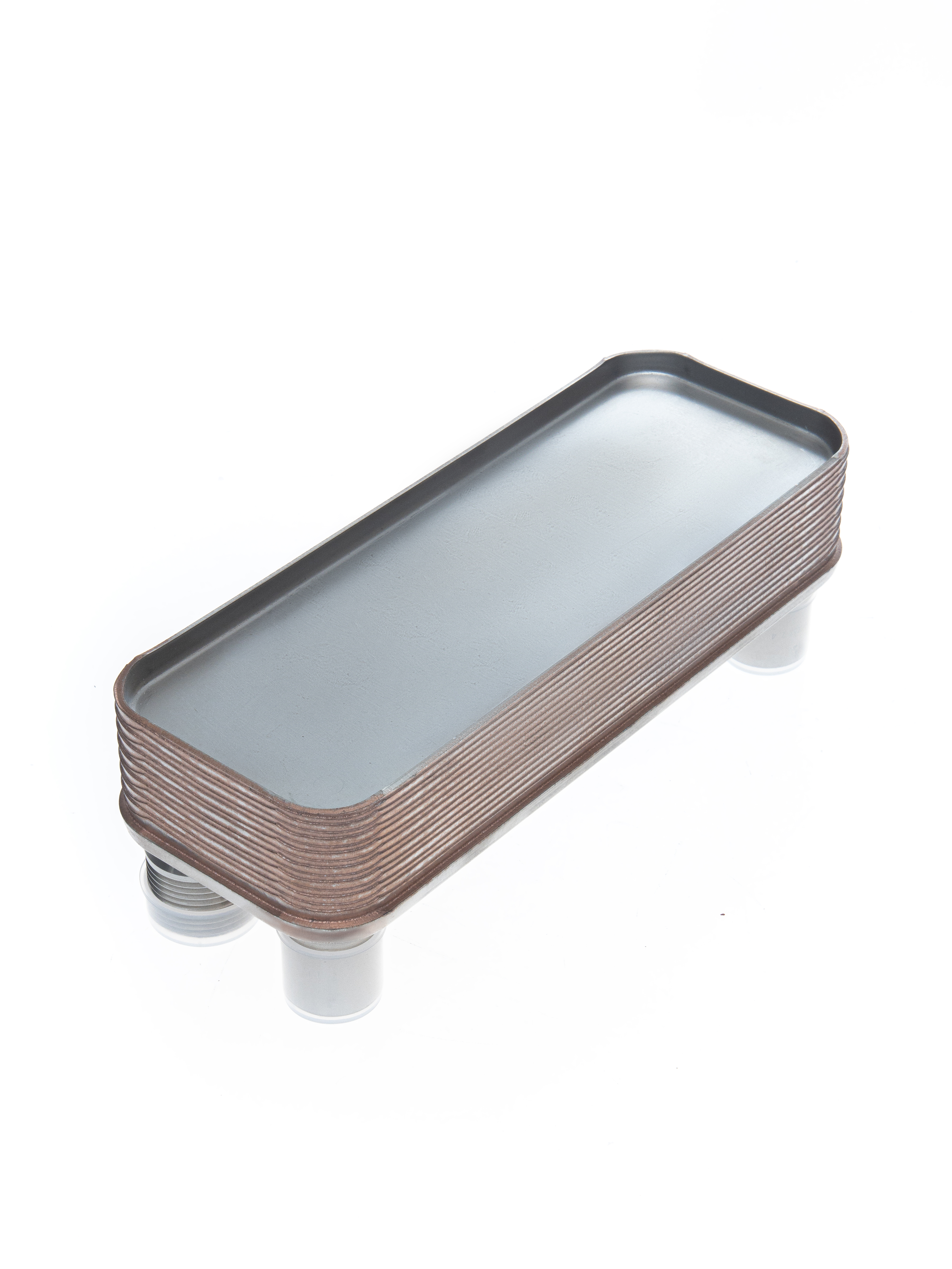

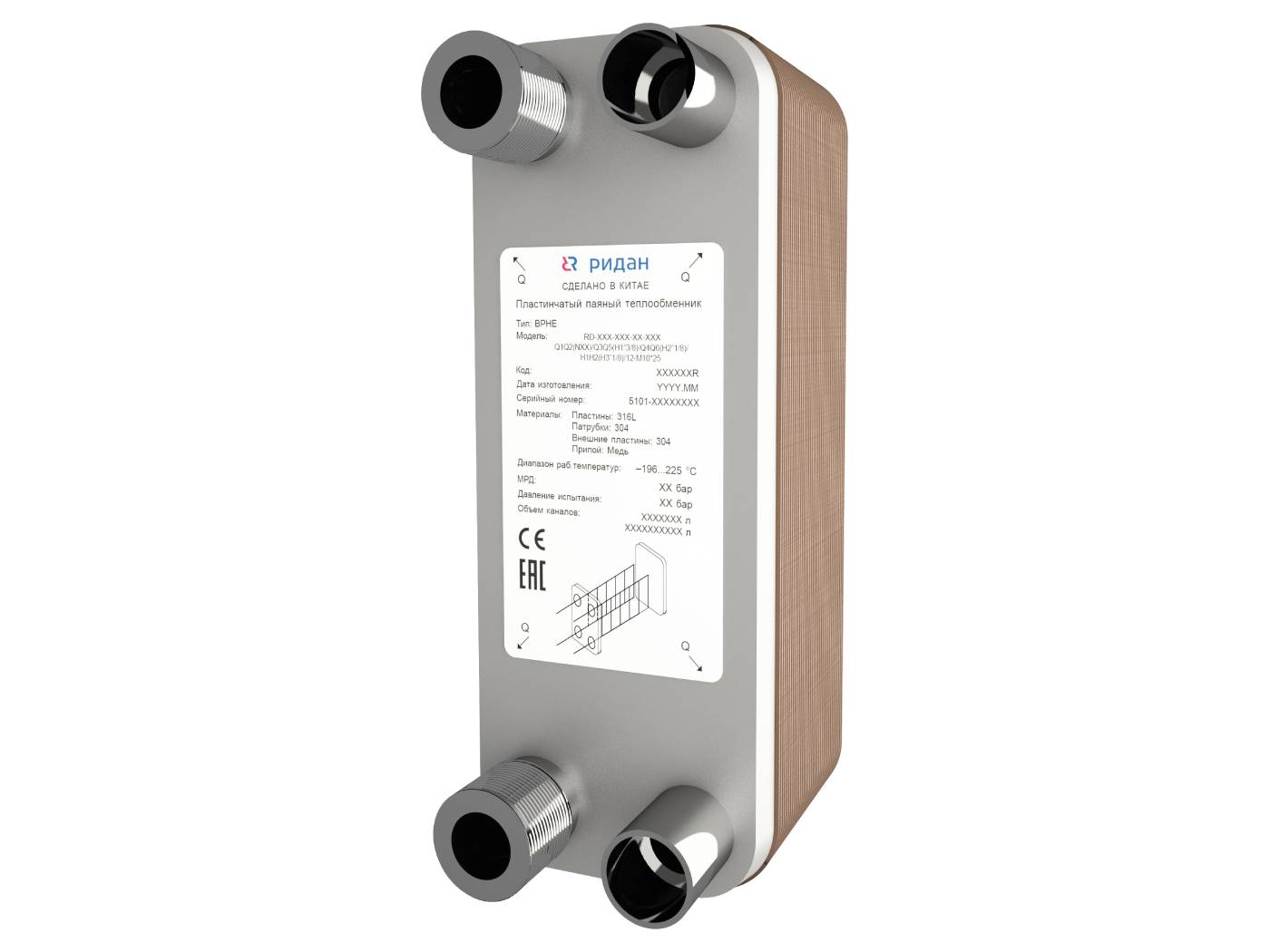

Ридан 021B0684R — Теплообменник пластинчатый паяный BPHE_B3-014-28-3,0-H, присоединительный штуцер Q1/Q2 — L3/4“, Q3/Q4 — H3/4“
Характеристики
Климатическое исполнение
УХЛ 4
Габаритные размеры (ВхШхГ), мм
206x76x73
A,мм
73
Диапазон рабочих температур среды/стенки
от-196 до+225C
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H3/4“
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H3/4“
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L3/4“
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L3/4“
Вместимость канала Q3Q4, л
0.351
Вместимость канала Q1Q2, л
0.378
Масса теплообменника (нетто), кг
1.92
Модель
RD-014-28-3,0-H
Наличие дистрибьютора
нет
Количество контуров
один
Тип рабочей среды
негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
Пробное давление, бар
45
Рабочее давление, бар
30
Расчетное давление, бар
30
Количество пластин
28
Документация
Паспорт
Руководство
Сертификат
2D Чертеж
Письмо о замене
