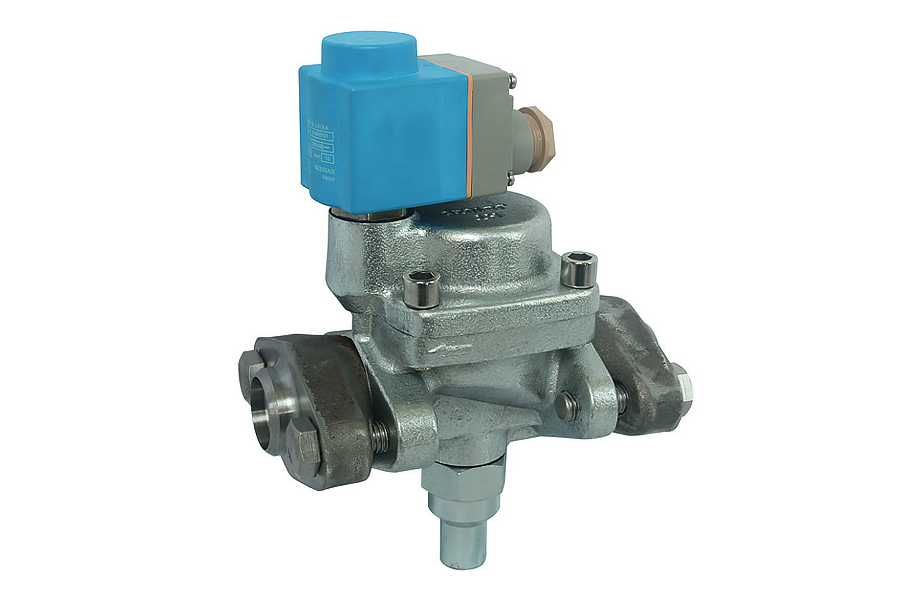

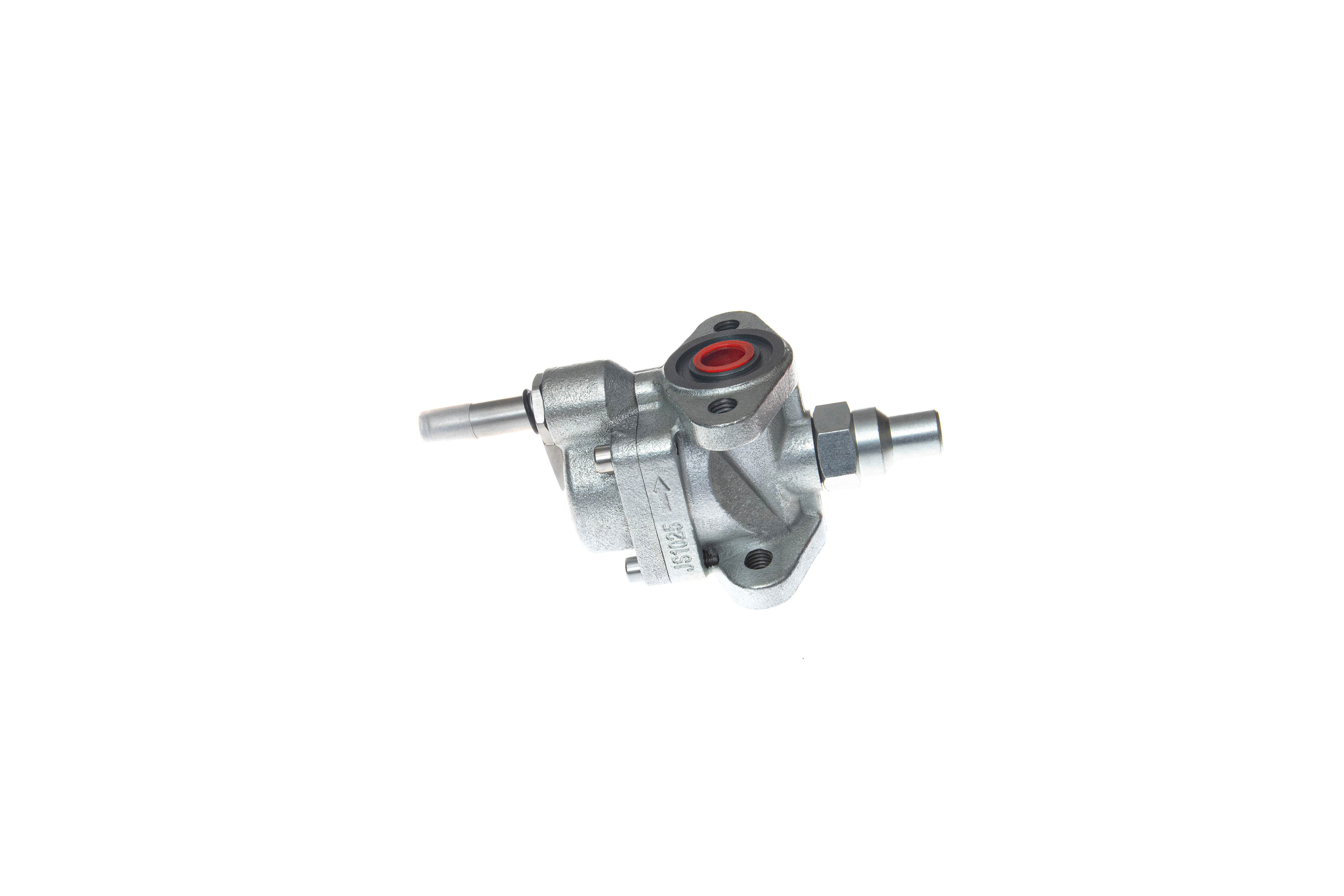

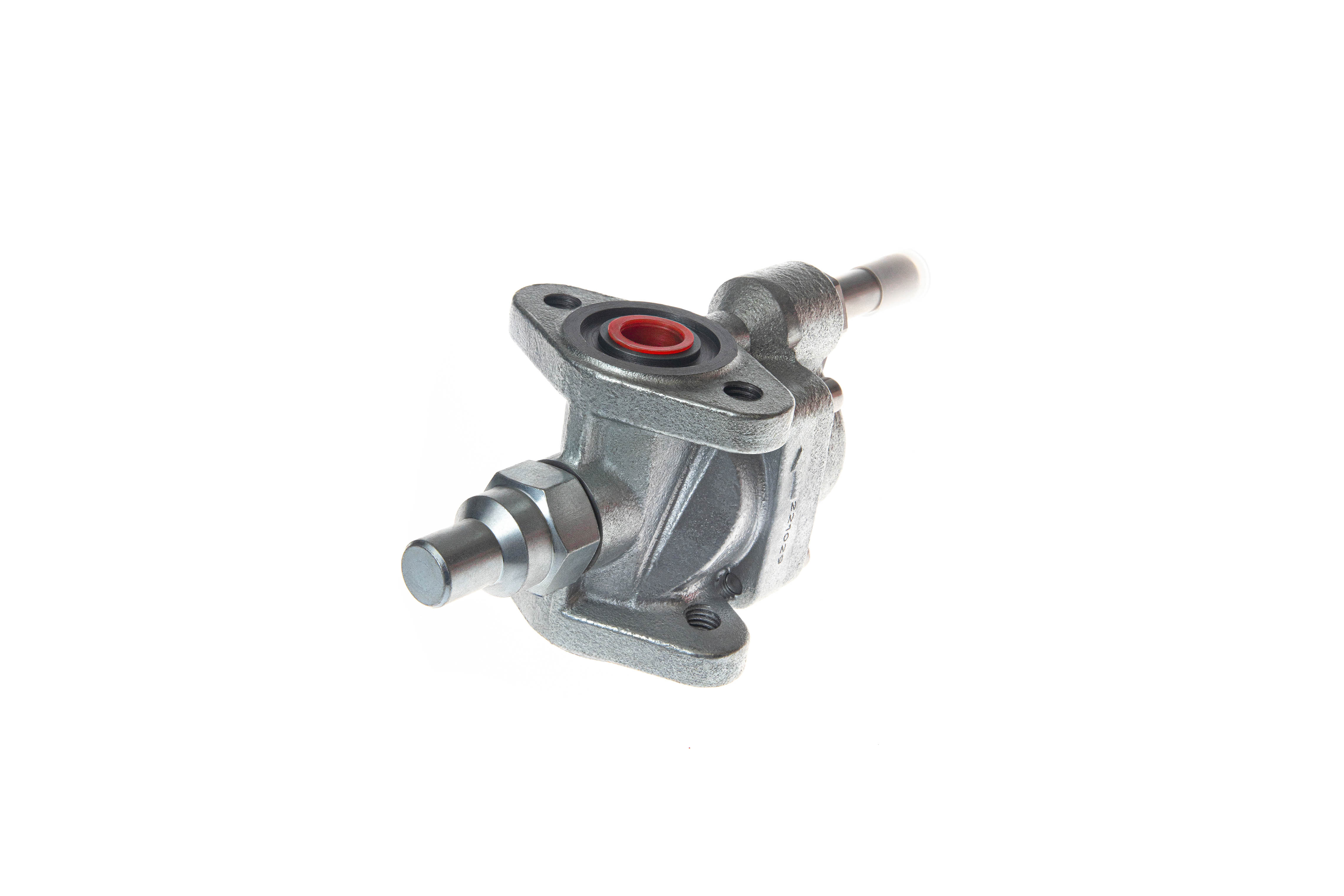

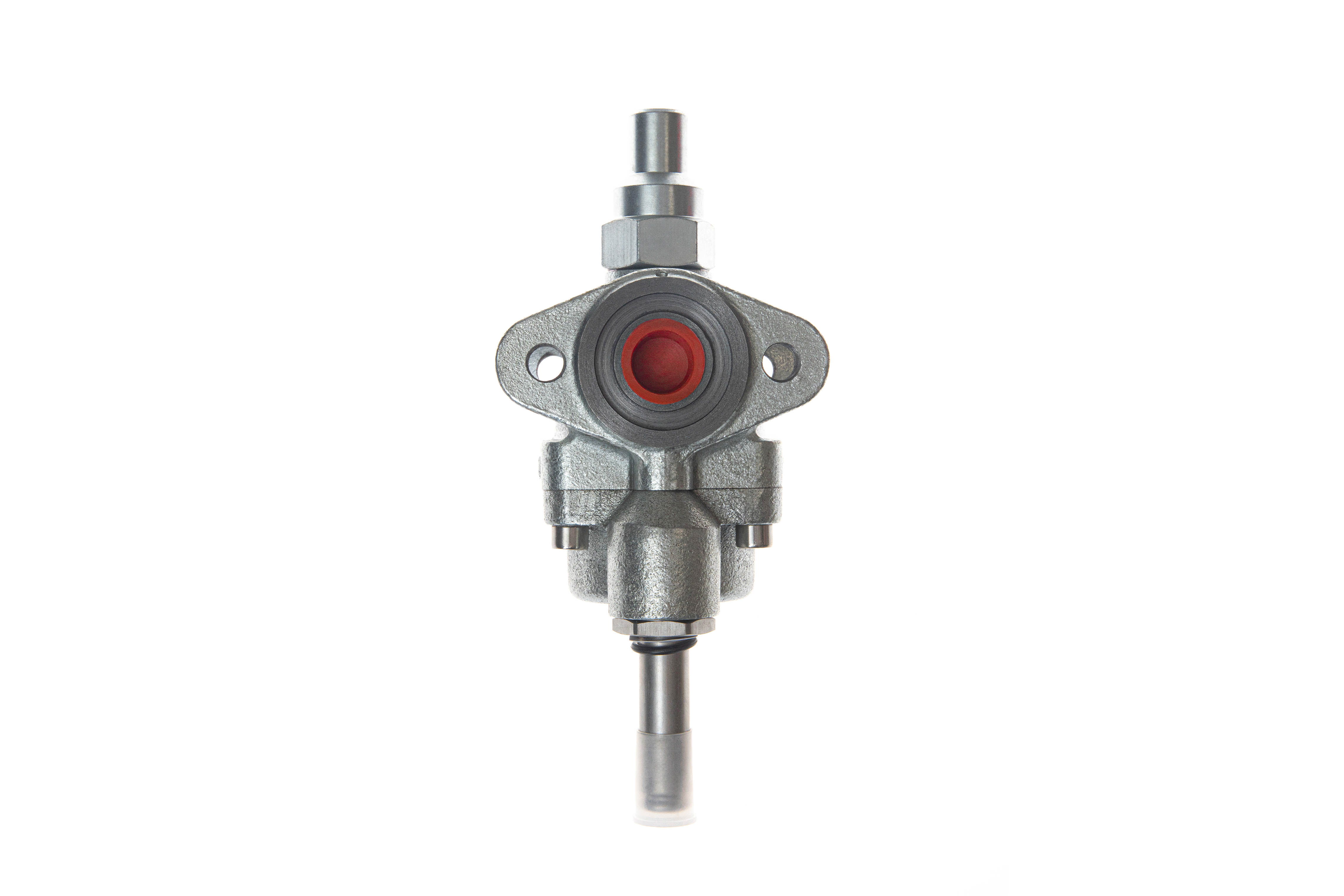

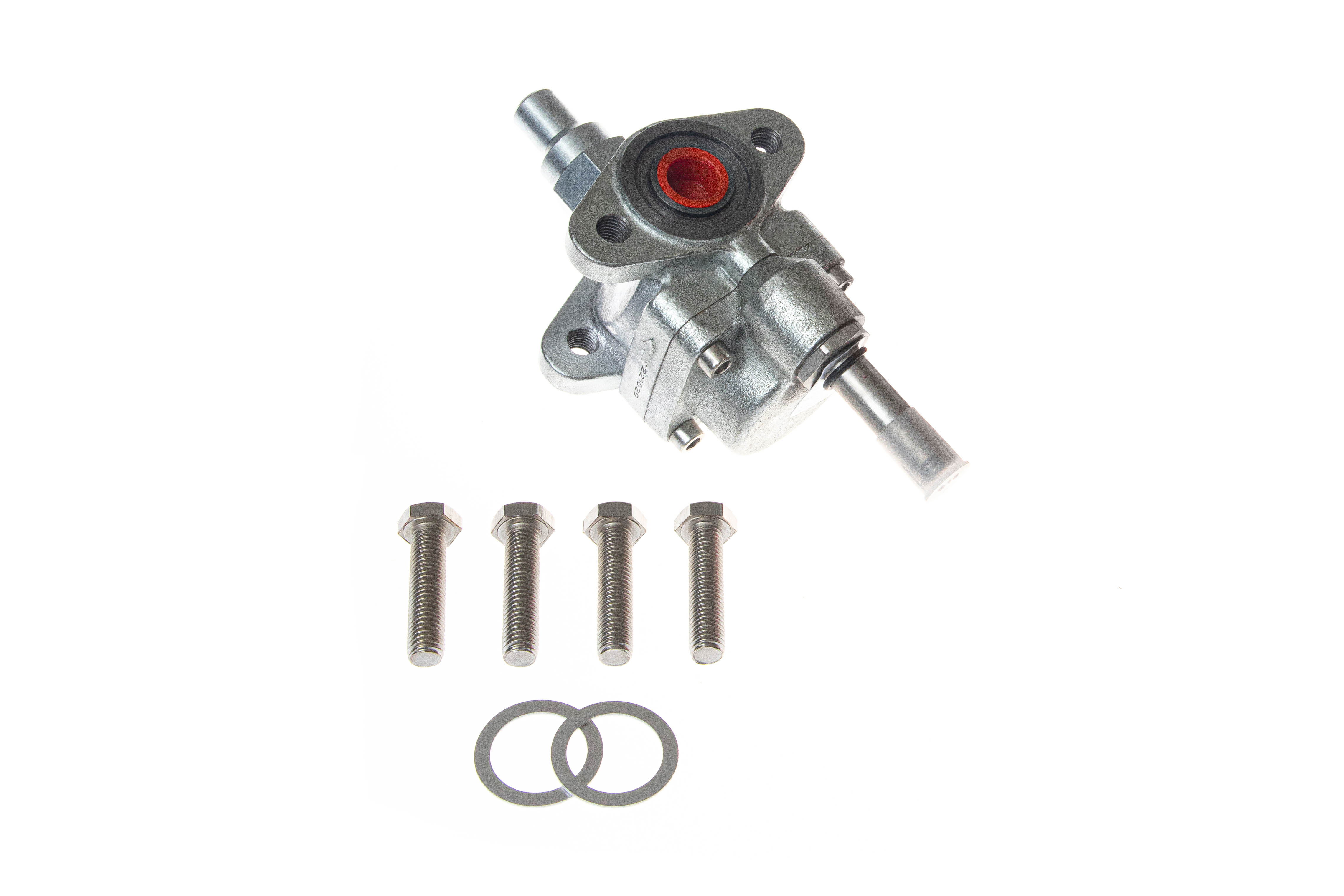

Ридан 032F6221R — Электромагнитный клапан EVRA 20 с ответными фланцами в комплекте, без катушки
Характеристики
Рабочая среда
ГХФУ, негорючие ГФУ , R717 (NH3). (Газы и жидкости, 1 и 2 группы опасности)
Температура рабочей среды, °С
-45 ... +105
L, мм
161
Номинальный диаметр (DN), мм
20
Пропускная способность Kvs, м³/ч
~4,5
Тип присоединения
Фланцы
Исполнение
С функцией ручного открытия
H₁, мм
45
Масса, кг
~3,4
Максимальное рабочее давление (PN), бар изб.
40
B₁, мм
95
Диаметры ответного фланца, Dнр/Dвн, мм
26,9 / 18,9
Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар
21
Требуемый тип катушки
переменный ток / постояный ток
Открывающий перепад, бар
0,2
H4, мм
80
L₁, мм
95
H2, мм
138
Документация
Паспорт
Руководство
Сертификат
3D Чертеж
Письмо о замене
