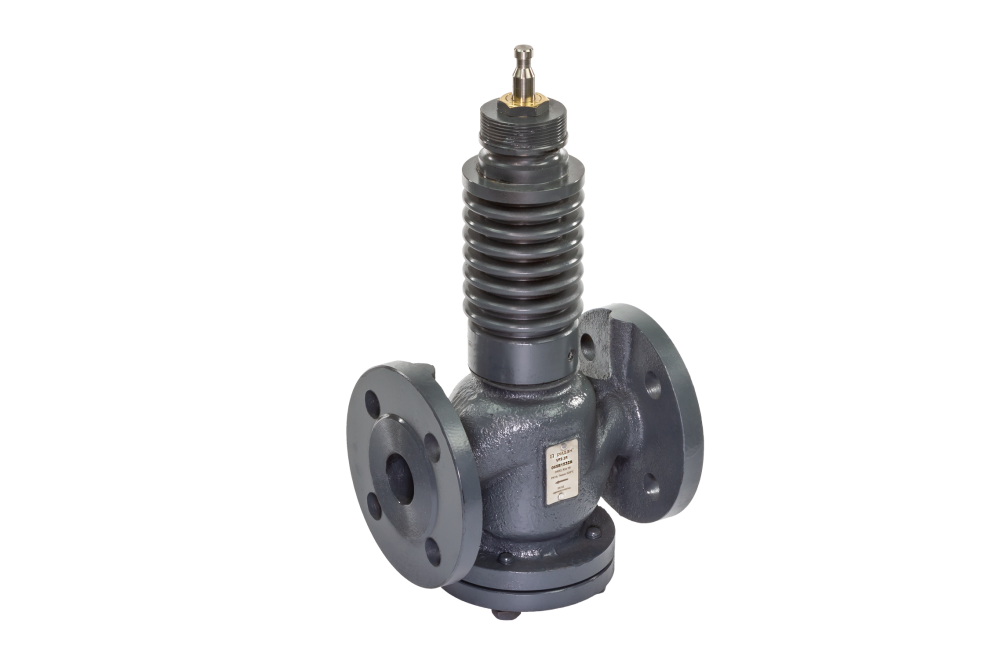

Ридан 065B1520R — Клапан регулирующий фланцевый VFS-2R PN16, DN20, Kvs 6,3, Tmax 220 ℃, двухходовой, седельный
Характеристики
H, мм
142
Рабочая среда
Вода или 50% водный раствор гликоля/ Водяной пар (при ΔРкл. = 8 бар)
Тип присоединения к трубопроводу
Фланцы по ISO 7005-2
Температура рабочей среды, °С
220
Герметичность затвора (объем протечки / класс герметичности)
≤0,01
D, мм
105
L, мм
150
Масса, кг, не более
8.4
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
20
Уплотнение
PTFE, FPM
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Пропускная способность Kvs, м³/ч
6.3
k, мм
75
h, mm
66
EAN (single-pack)
5702424650421
Вид привода или регулирующего блока
AMV(E)–1800R, AMV–2000R SU/SD
Характеристика регулирования
Логарифмическая
Максимально допустимый перепад давлений, бар
0
H5, мм
41
Ход штока, мм
13
Корпус и крышка
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Золотник, седло и шпиндель
Нержавеющая сталь
Динамический диапазон регулирования
>50:1
H1,мм
130
n, шт
4
Документация
Паспорт
Руководство
Сертификат
Письмо о замене
Техническое описание
