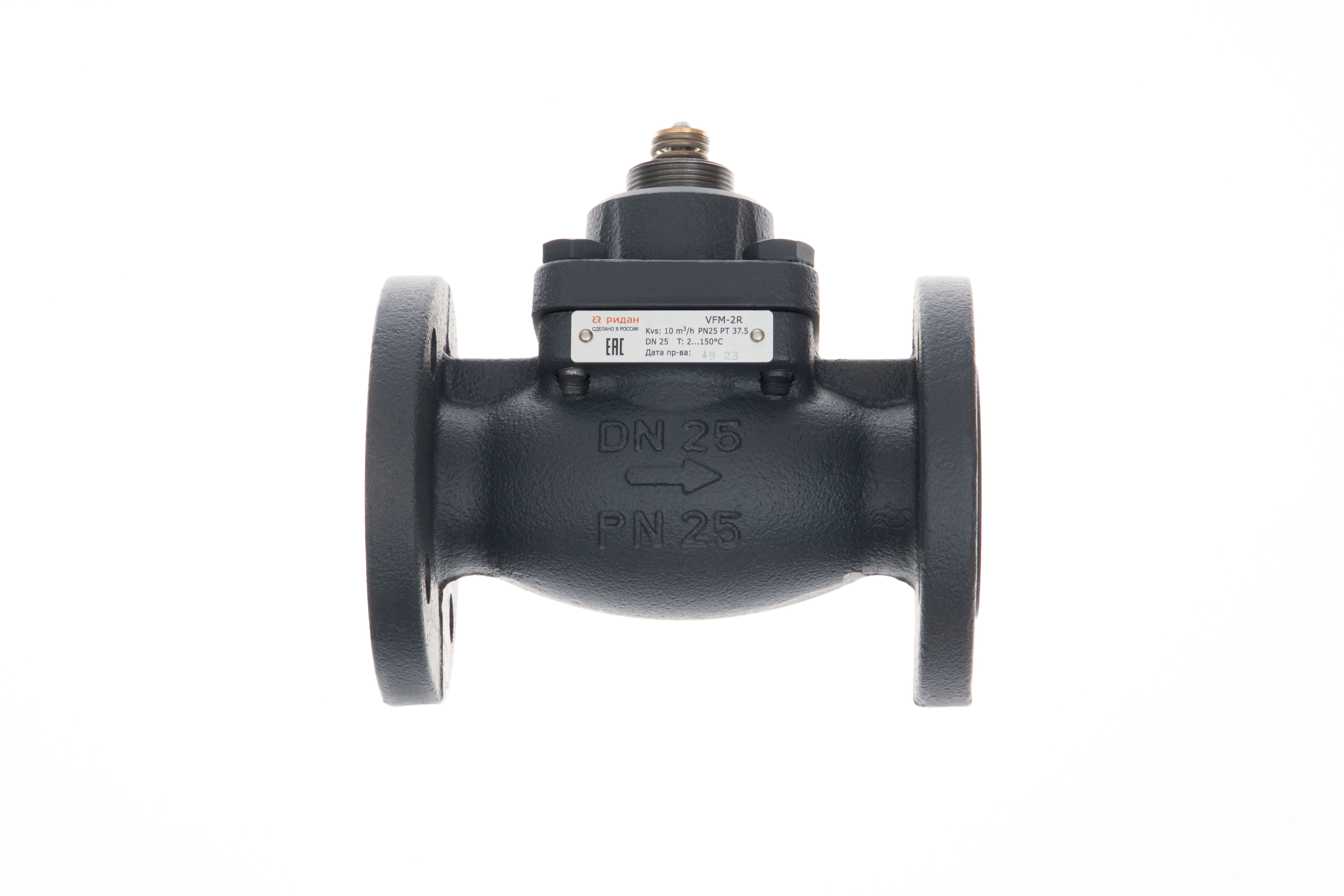

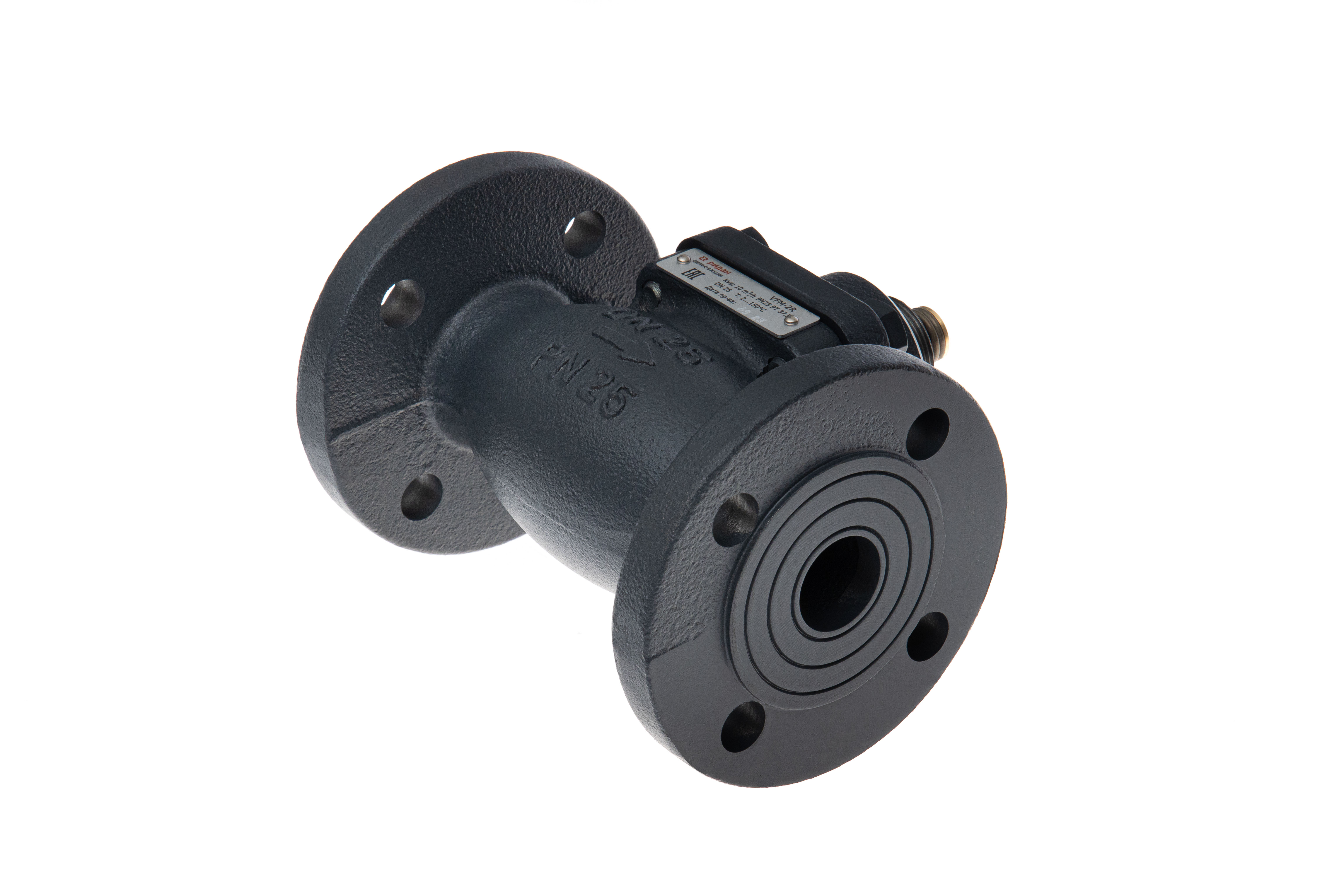

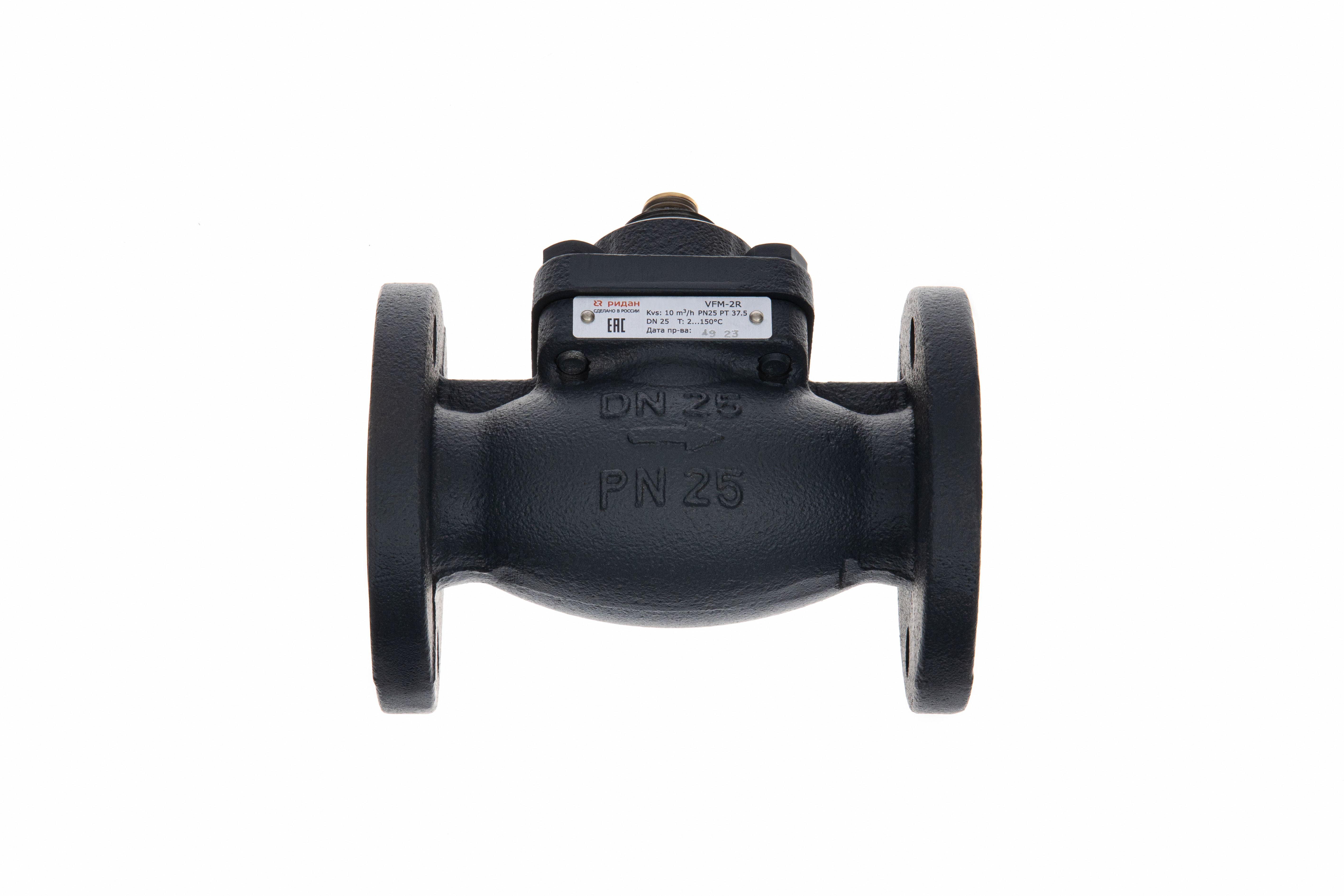

Ридан 065B3058R — Клапан регулирующий фланцевый VFM-2R PN25, DN25, Kvs10 м³/ч
Характеристики
Рабочая среда
Вода, 30% водного раствора гликоля
Тип присоединения к трубопроводу
фланцы по ISO 7005 - 2
Температура рабочей среды, °С
2-150
Герметичность затвора (объем протечки / класс герметичности)
≤ 0.05 % Kvs
D, мм
14
L, мм
160
Масса, кг, не более
4,65
Номинальное давление (PN), бар
25
Номинальный диаметр (DN), мм
25
Уплотнение
EPDM
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Пропускная способность Kvs, м³/ч
10
H₁, мм
99
H4, мм
205
H3, мм
-
H2, мм
-
EAN (single-pack)
4640209950810
Количество (multi-pack)
4
EAN (multi-pack)
4640209950933
Вид привода или регулирующего блока
С адаптером 065Z0311R: ARV–1000R; Без адаптера: AMV (E) 10(13,13 SU); AMV (E) 23, 23SU, 33); ARV (E) 152, 153.
Максимально допустимый перепад давлений, бар
С адаптером 065Z0311R с электроприводами ARV(E)–1000R: 16; Без адаптера с электроприводами AMV (E) 10(13,13 SU): 16; AMV (E) 23, 23SU, 33); ARV (E) 152, 153: 16
Ход штока, мм
7
Коэффициент начала кавитации
≥ 0,5
Корпус и крышка
Высокопрочный чугунEN-GJS-400-18-LT (GGG 40.3)
DC, мм
85
Золотник, седло и шпиндель
Нержавеющая сталь
n
4
Динамический диапазон регулирования
50:1
Документация
Паспорт
Руководство
Сертификат
2D Чертеж
3D Чертеж
Письмо о замене
BIM модель
Техническое описание
