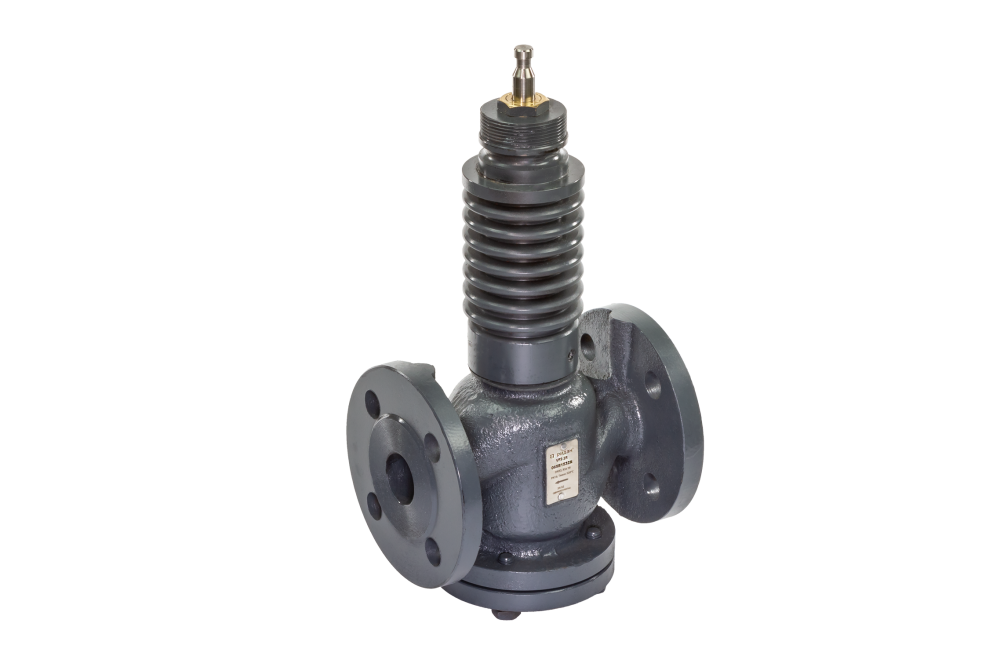

Ридан 065B3403R — Клапан регулирующий фланцевый VFS-2R PN16, DN200, Kvs 450, Tmax 220 ℃, двухходовой, седельный
Характеристики
H, мм
386
Рабочая среда
Вода или 50% водный раствор гликоля/ Водяной пар (при ΔРкл. = 8 бар)
Тип присоединения к трубопроводу
Фланцы по ISO 7005-2
Температура рабочей среды, °С
220
Герметичность затвора (объем протечки / класс герметичности)
≤0,01
D, мм
340
L, мм
495
Масса, кг, не более
84,5
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
200
Уплотнение
PTFE, FPM
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Пропускная способность Kvs, м³/ч
450
k, мм
295
h, mm
66
EAN (single-pack)
5702424650162
Вид привода или регулирующего блока
AMV(E)–3000R
Характеристика регулирования
Логарифмическая
Максимально допустимый перепад давлений, бар
AMV(E)–3000R: 8 бар;
H5, мм
145
Ход штока, мм
40
Корпус и крышка
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Золотник, седло и шпиндель
Нержавеющая сталь
Динамический диапазон регулирования
>50:1
H1,мм
145
n, шт
12
Документация
Паспорт
Руководство
2D Чертеж
3D Чертеж
Письмо о замене
Техническое описание
