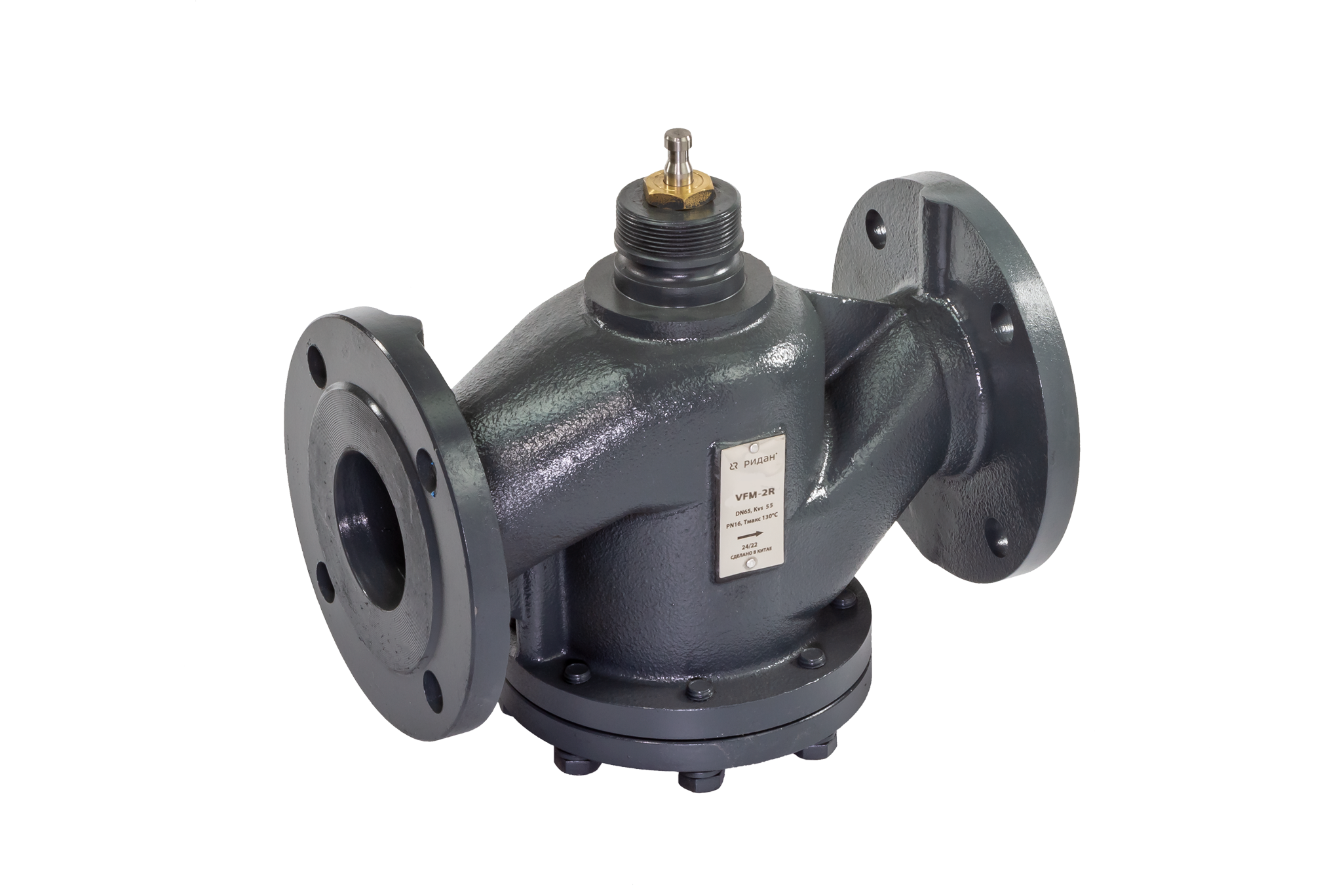

Ридан 065B3501R — Клапан регулирующий фланцевый VFM-2R PN16, DN80, Kvs 100 м³/ч, Tmax 150 ℃, двухходовой, седельный
Характеристики
H, мм
209
Рабочая среда
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности)
0,01%Kvs
D, мм
200
L, мм
310
Масса, кг, не более
20
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
80
Уплотнение
PTFE, FPM
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Пропускная способность Kvs, м³/ч
100
Корпус
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Шток
Нержавеющая сталь
k, мм
160
h, mm
66
EAN (single-pack)
5702424650148
Запорный элемент (шар, диск, золотник)
Нержавеющая сталь
Вид привода или регулирующего блока
AMV(E)–1800R, AMV(E)–2000R SU/SD
Максимально допустимый перепад давлений, бар
0
H5, мм
77
Седло
Нержавеющая сталь
Коэффициент начала кавитации
0.4
n
8
Динамический диапазон регулирования
Более 50:1
Ход шток, мм
20
H’, мм
547
