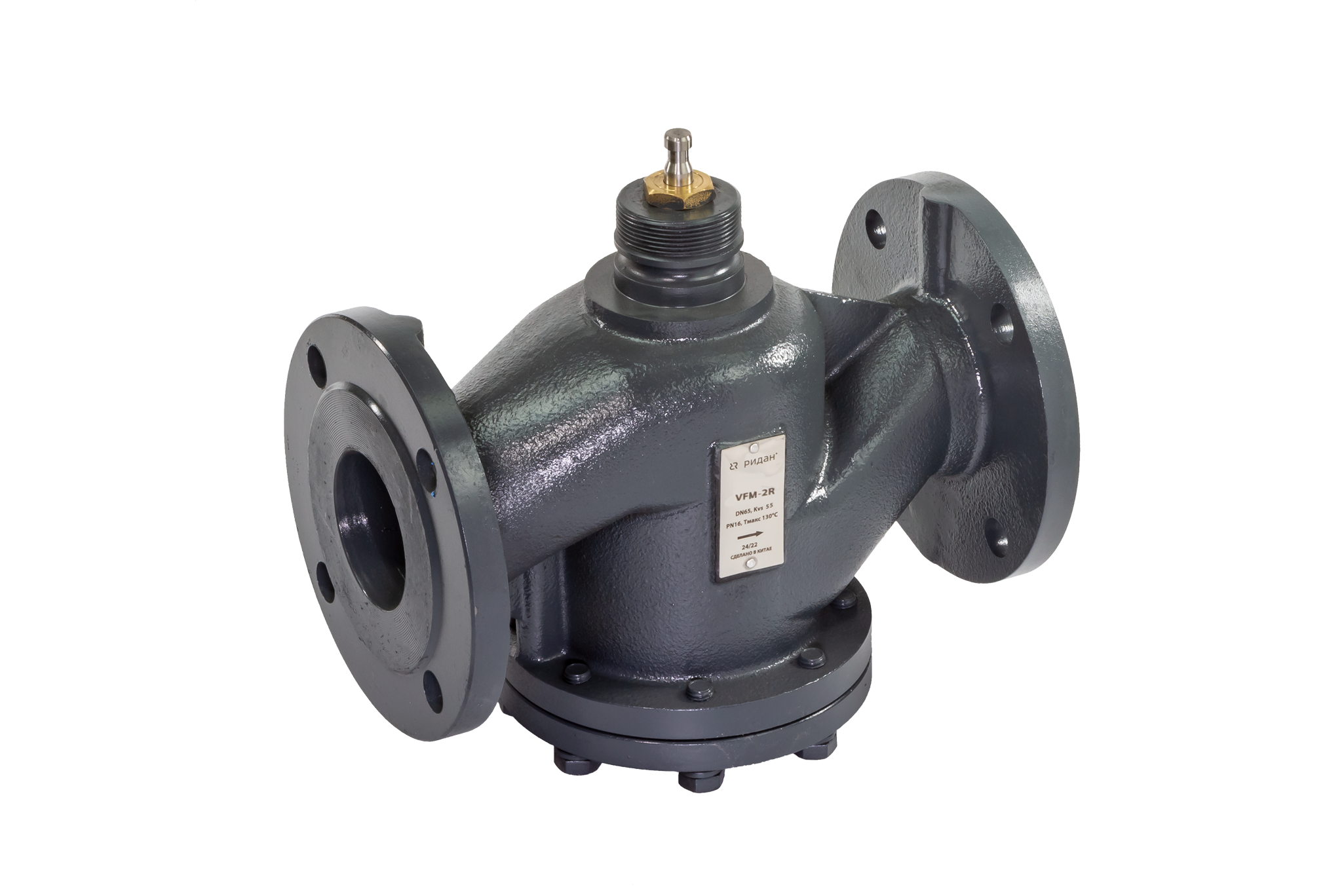

Ридан 065B3503R — Клапан регулирующий фланцевый VFM-2R PN16, DN125, Kvs 250 м³/ч, Tmax 150 ℃, двухходовой, седельный
Характеристики
H, мм
293
Рабочая среда
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности)
0,01%Kvs
D, мм
250
L, мм
400
Масса, кг, не более
39,5
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
125
Уплотнение
PTFE, FPM
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Пропускная способность Kvs, м³/ч
250
Корпус
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Шток
Нержавеющая сталь
k, мм
210
h, mm
66
EAN (single-pack)
5702424650124
Запорный элемент (шар, диск, золотник)
Нержавеющая сталь
Вид привода или регулирующего блока
AMV(E)–3000R
Максимально допустимый перепад давлений, бар
преодалеваемый электроприводом при закрытии клапана:8 бар
H5, мм
119
Седло
Нержавеющая сталь
Коэффициент начала кавитации
0,35
n
8
Динамический диапазон регулирования
Более 50:1
Ход шток, мм
40
H’, мм
590
Документация
Паспорт
Руководство
Сертификат
2D Чертеж
Письмо о замене
BIM модель
Техническое описание
