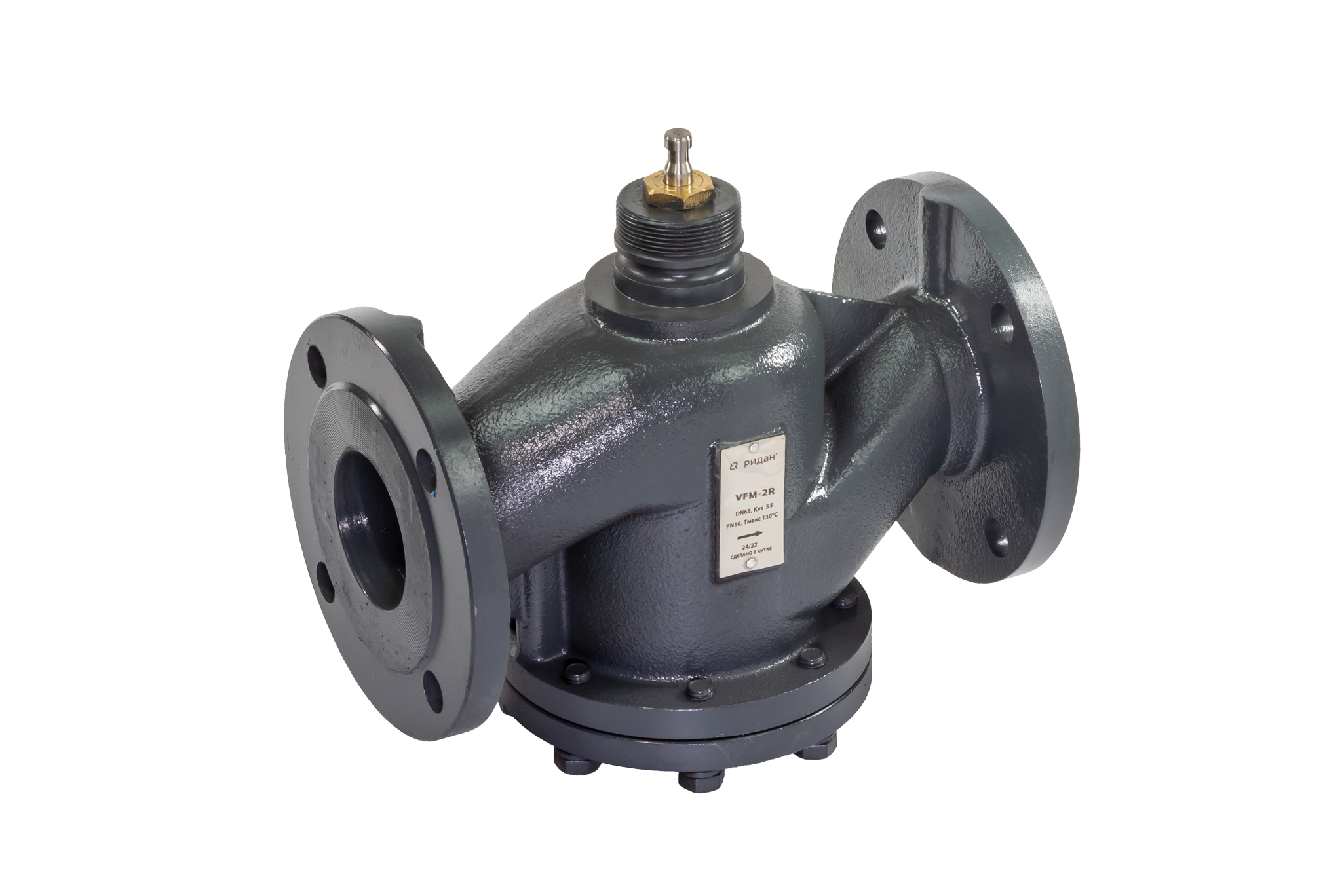

Ридан 065B3506R — Клапан регулирующий фланцевый VFM-2R PN16, DN250, Kvs 630 м³/ч, Tmax 150 ℃, двухходовой, седельный
Характеристики
H, мм
536
Рабочая среда
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности)
0,01%Kvs
D, мм
405
L, мм
622
Масса, кг, не более
152
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
250
Уплотнение
PTFE, FPM
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Пропускная способность Kvs, м³/ч
630
Корпус
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Шток
Нержавеющая сталь
k, мм
355
h, mm
66
EAN (single-pack)
5702424650094
Запорный элемент (шар, диск, золотник)
Нержавеющая сталь
Вид привода или регулирующего блока
AMV(E)–6500R
Максимально допустимый перепад давлений, бар
0
H5, мм
248
Седло
Нержавеющая сталь
Коэффициент начала кавитации
0.21
n
12
Динамический диапазон регулирования
Более 50:1
Ход шток, мм
40
H’, мм
1013
Документация
Паспорт
Руководство
2D Чертеж
Письмо о замене
Техническое описание
