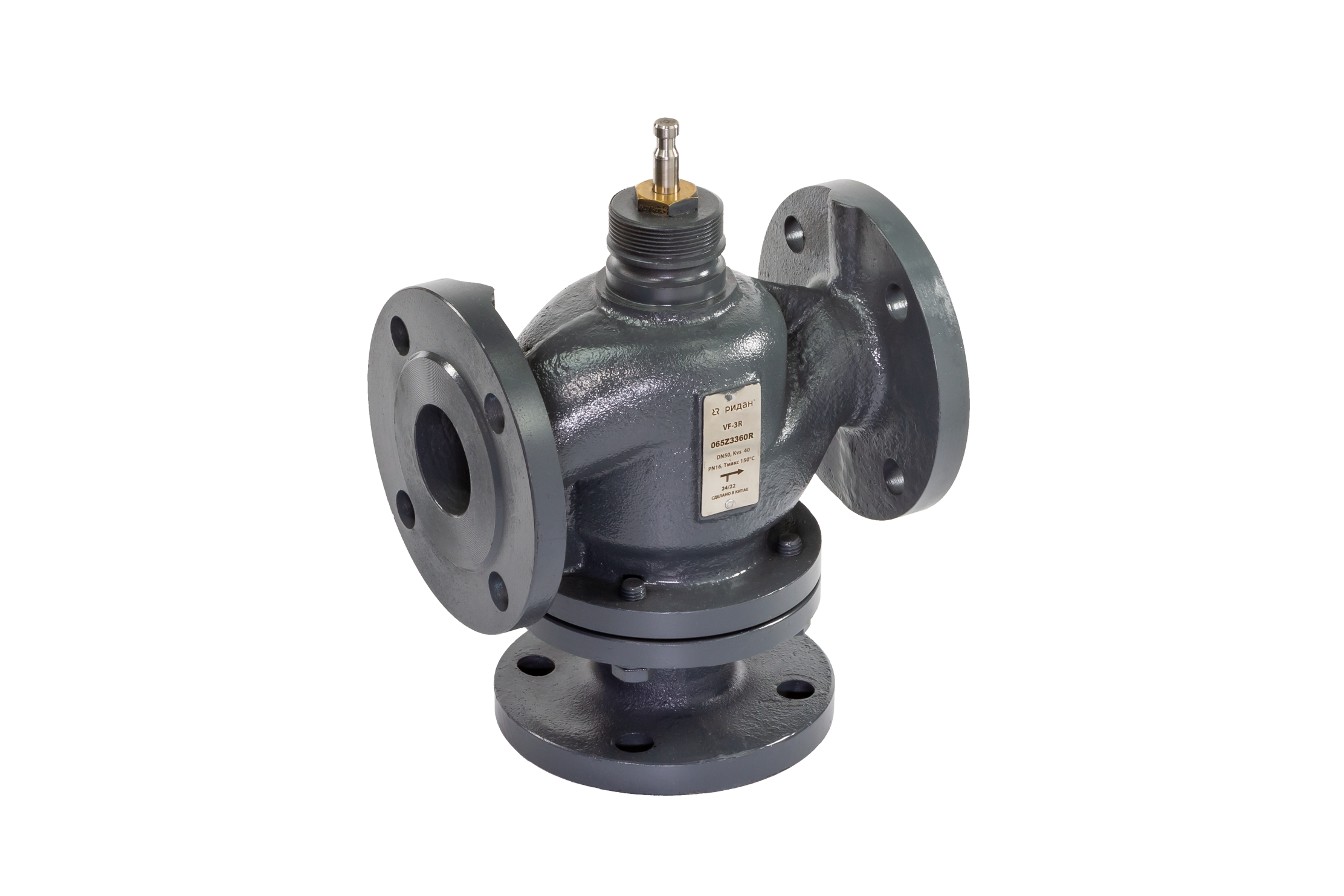

Ридан 065B4350R — Клапан регулирующий фланцевый VF-3R PN16, DN350, Kvs 1300, трехходовой смешиваемый, седельный
Характеристики
H, мм
660
Рабочая среда
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С
0–150
Герметичность затвора (объем протечки / класс герметичности)
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
D, мм
520
L, мм
787
Масса, кг, не более
345
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
350
Уплотнение
PTFE, FPM
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Пропускная способность Kvs, м³/ч
1300
Корпус
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Шток
Нержавеющая сталь
k, мм
470
H2, мм
300
h, mm
170
EAN (single-pack)
0
PH среды
Мин. 7 , Макс 10
Вид привода или регулирующего блока
AMV(E)–26KSR.
Характеристика регулирования
проход А-АВ: логарифмическая; проход В-ВА: линейная
H5, мм
360
Ход штока, мм
70
Коэффициент начала кавитации
0.2
n
16
Динамический диапазон регулирования
>50 : 1
H’, мм
1115
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар
2,1 бара;
Конус
Нержавеющая сталь
