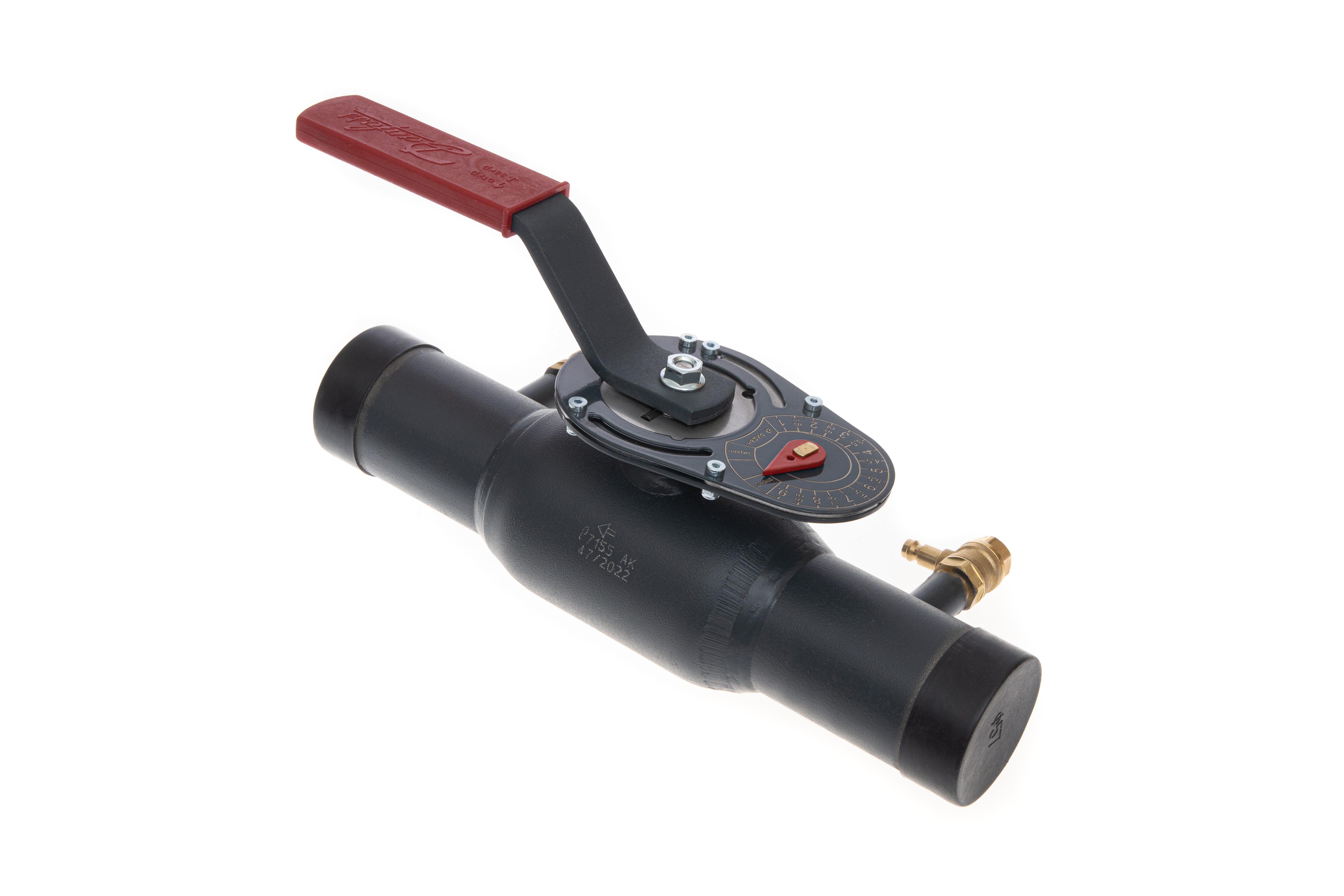

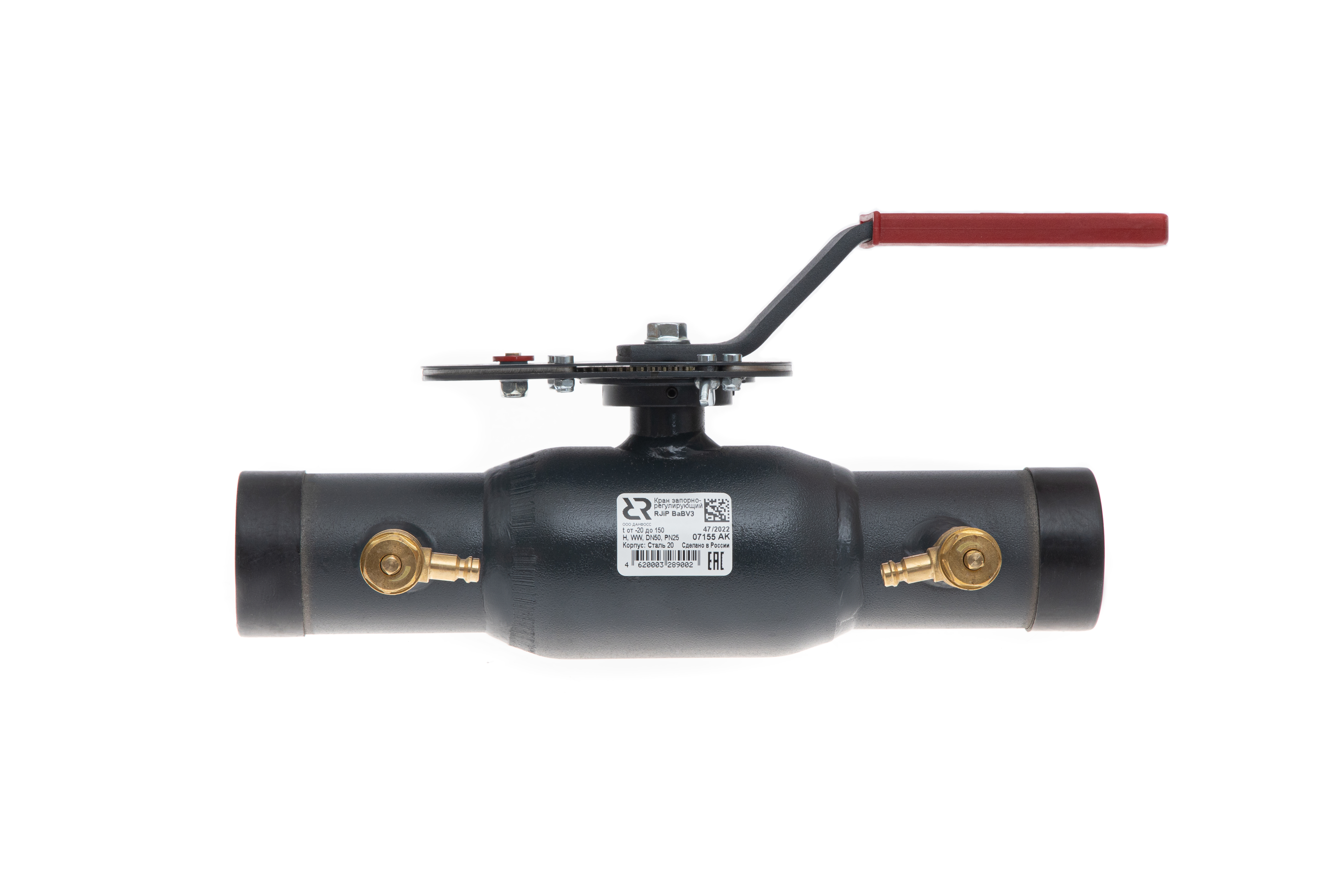

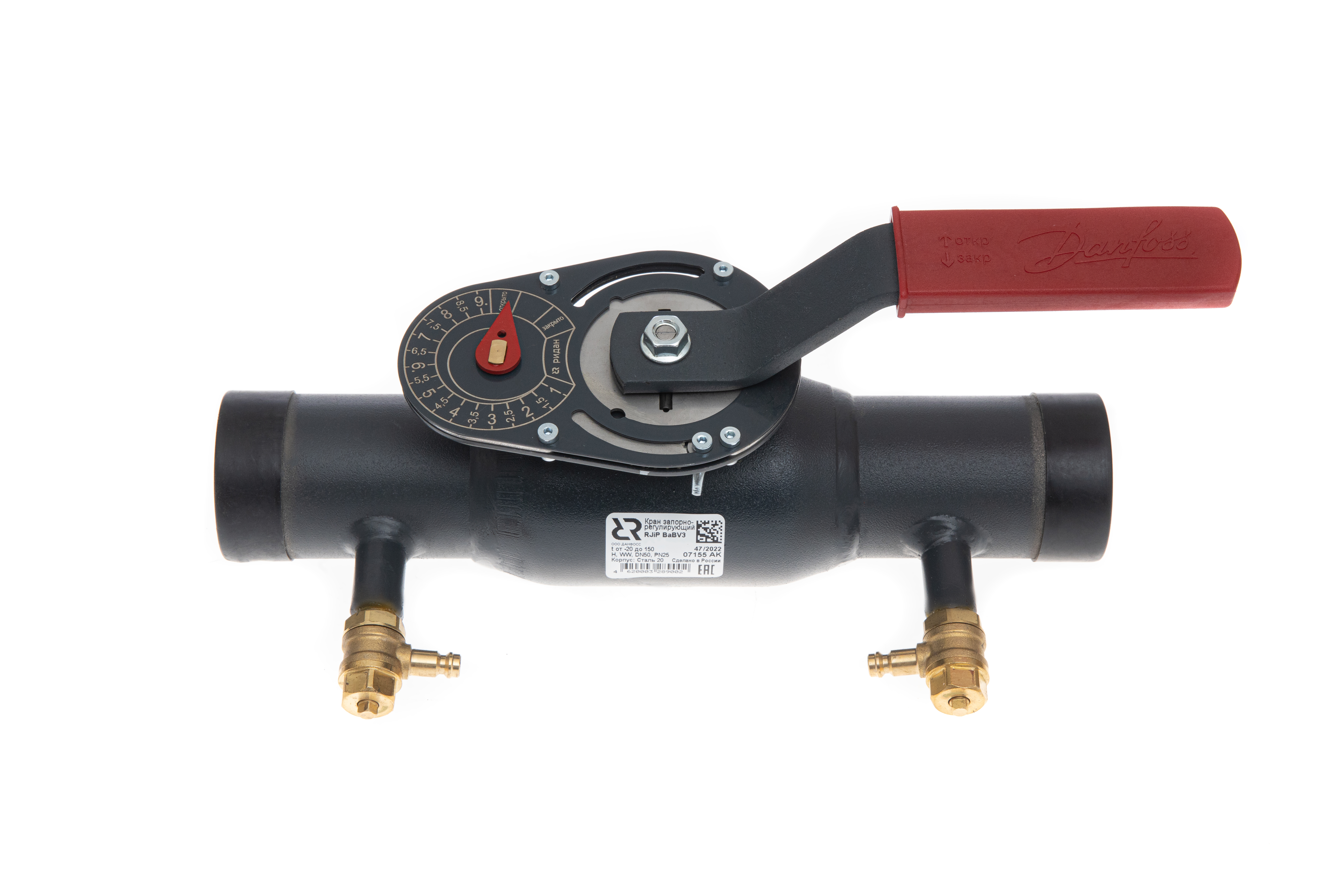

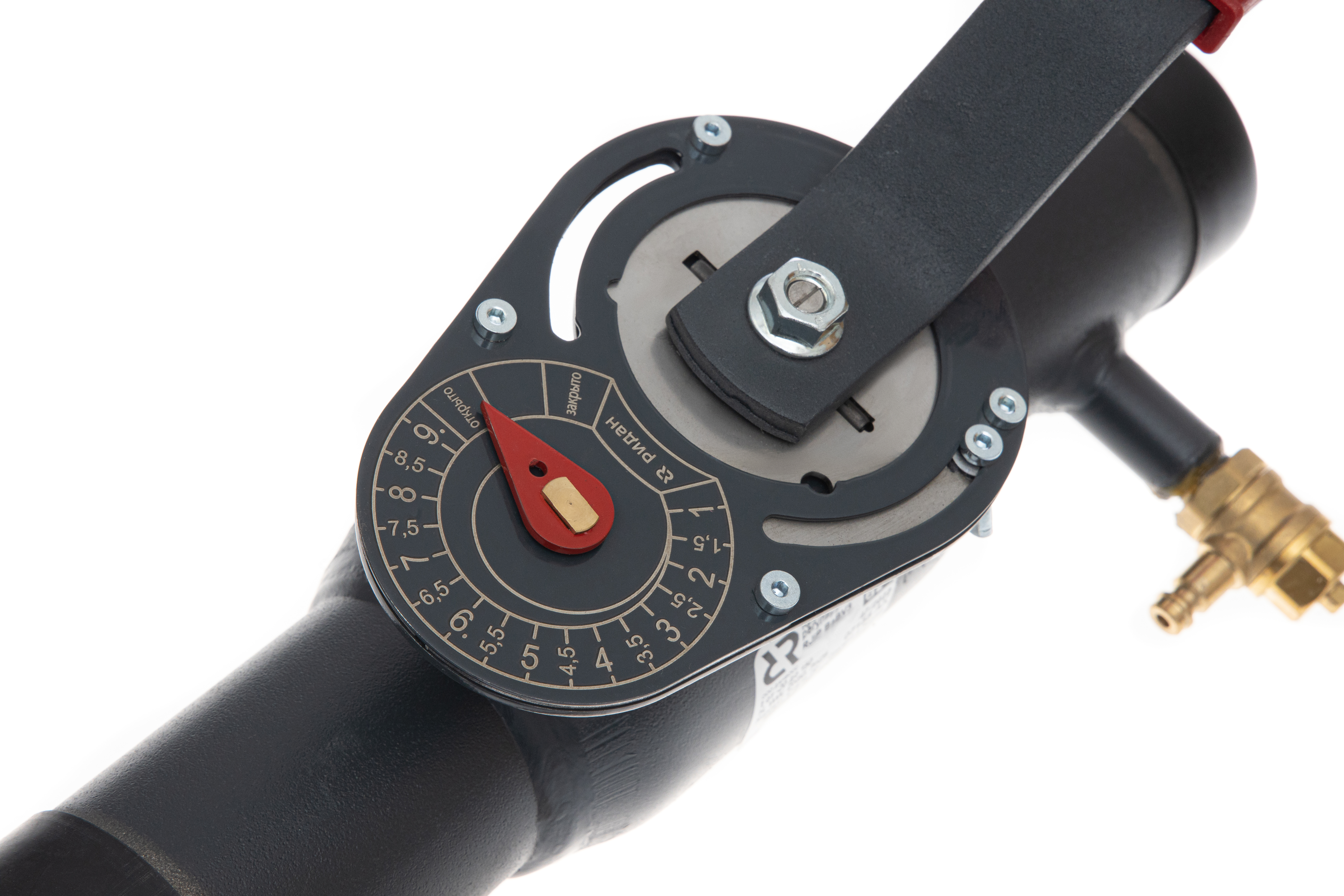

Ридан 065N9506GR — Клапан запорно-регулирующий RJIP BaBV3 Ду65 Ру25 под приварку
Характеристики
H, мм
130
D, мм
70
L, мм
328
Масса, кг, не более
4,69
Номинальное давление (PN), бар
25
Номинальный диаметр (DN), мм
65
T, мм
3
I, мм
83
B, мм
76
Пропускная способность Kvs, м³/ч
65
Корпус
Сталь 20
A, мм
102
W, мм
85
Пробное (испытательное) давление согласно ГОСТ 356, бар
37,5
Шток
Нержавеющая сталь
Герметичность затвора по ГОСТ 9544
Класс А по ГОСТ 9544-2005
M, мм
110
S, мм
255
Уплотнение шара
ПТФЭ, армированный углеволокном
Температура перемещаемой среды Т, ºС
-20 … 150
N, мм
103
Соединения с трубопроводом
Под приварку (WW)
Перемещаемая среда
Вода, подготовленная для систем теплоснабжения, водогликолевые растворы до 50%
Рекомендуемый перепад давлений на клапане не более ΔР, бар
1
Сальниковое уплотнение
EPDM
Шар
Нержавеющая сталь
PH среды
От 7 до10
Температура окружающей среды (хранение/транспортировка), °C
-40 … +70
Температура окружающей среды (эксплуатация), °C
-20 … +70
Документация
Паспорт
Руководство
Сертификат
2D Чертеж
Письмо о замене
BIM модель
Техническое описание
