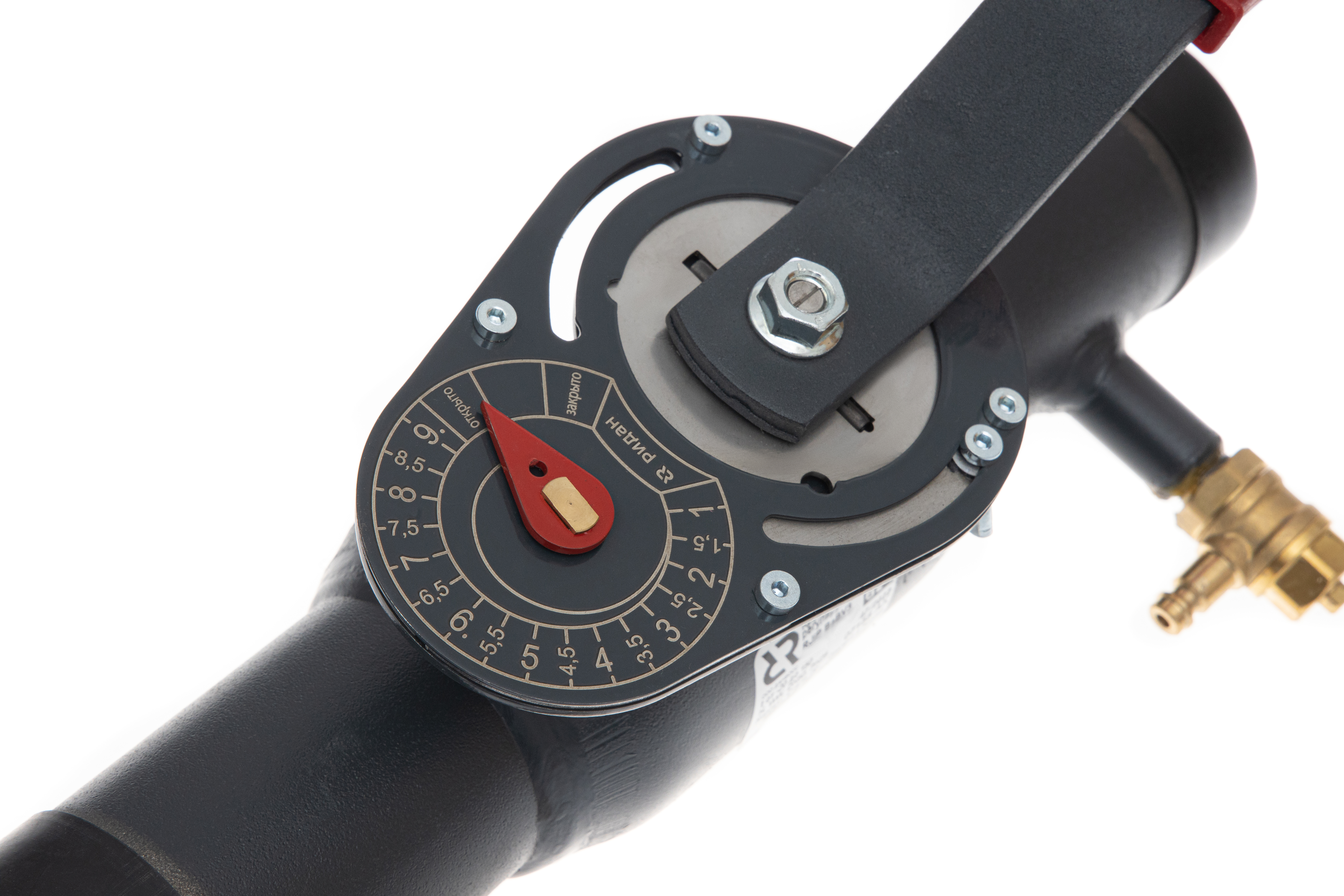

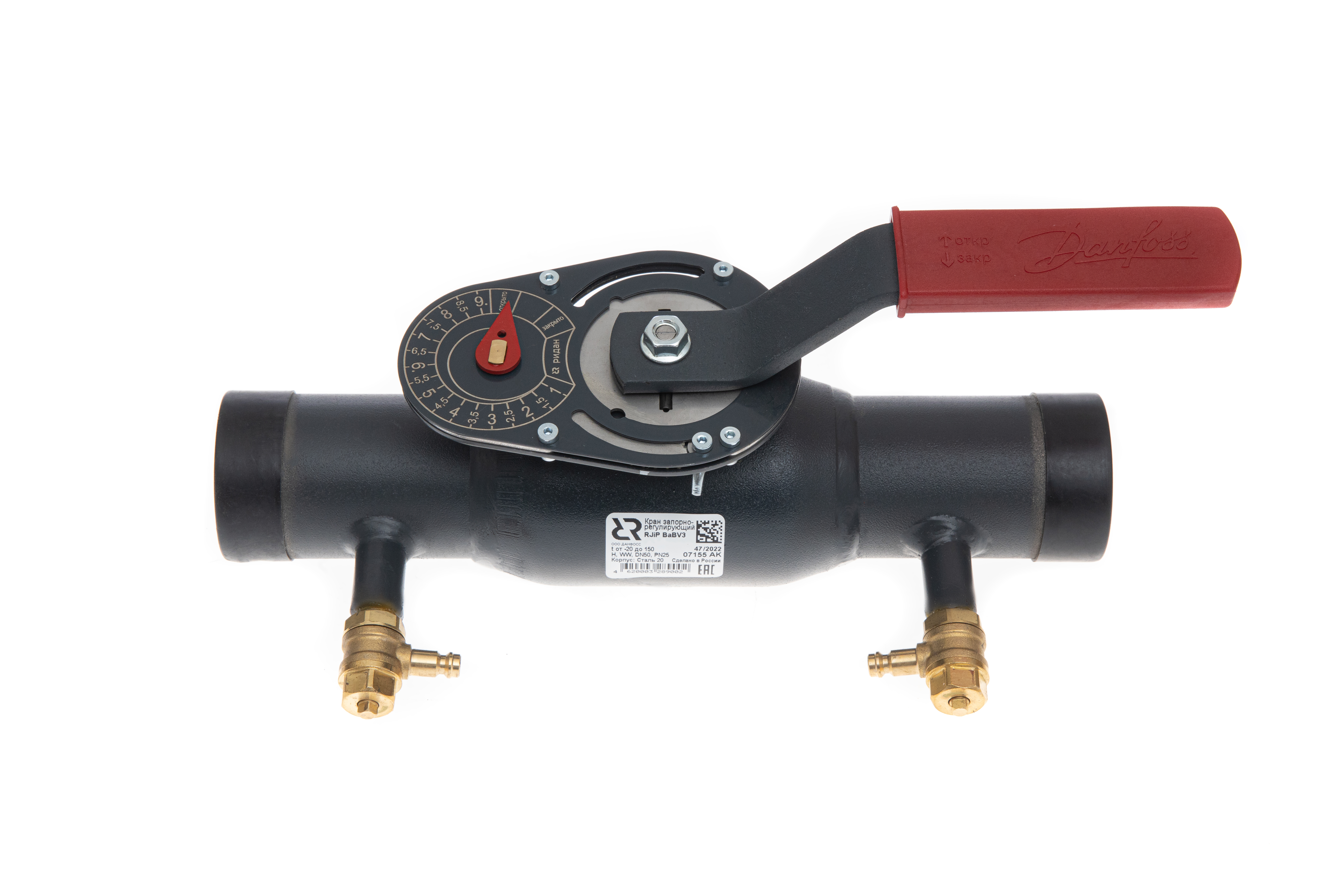

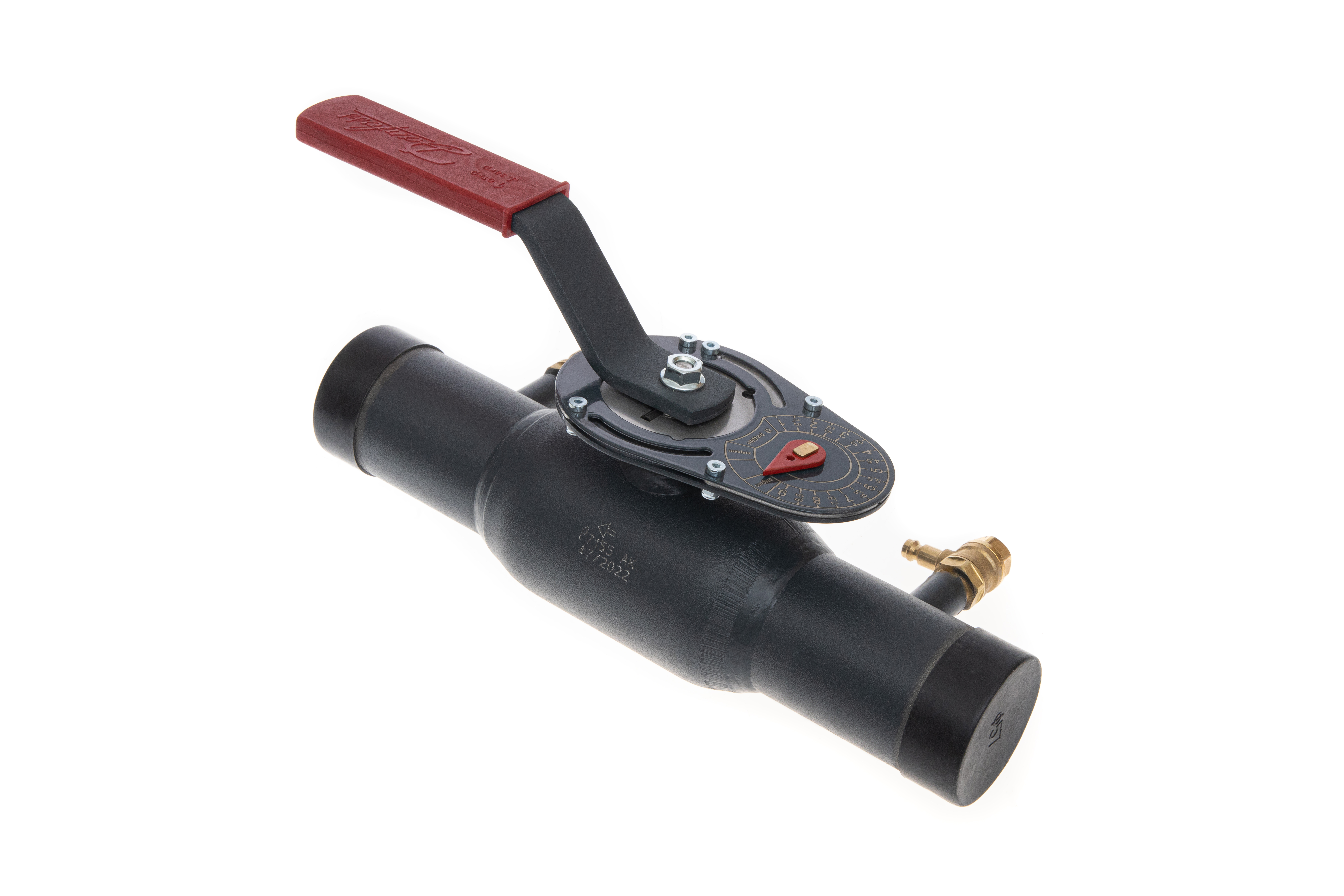

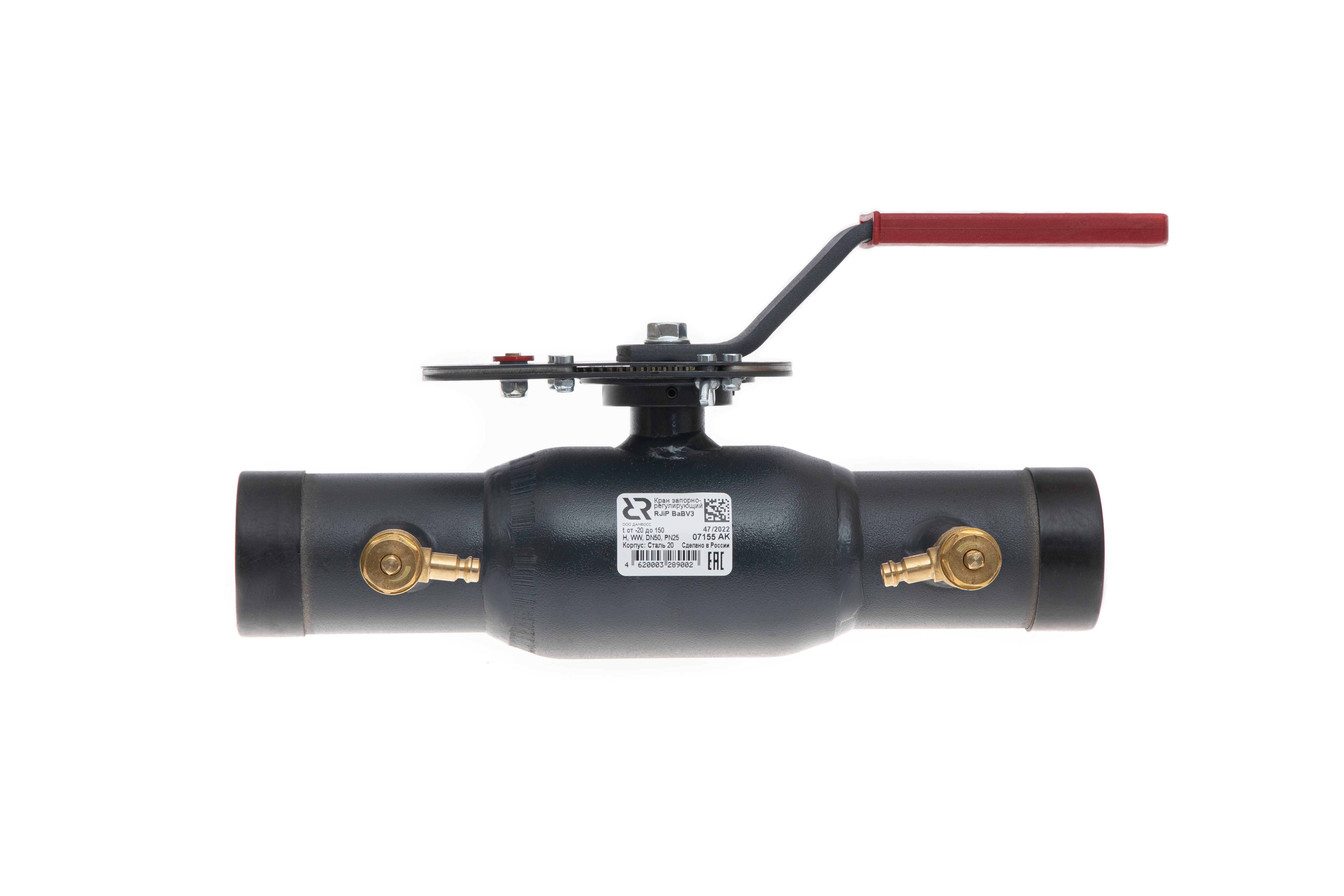

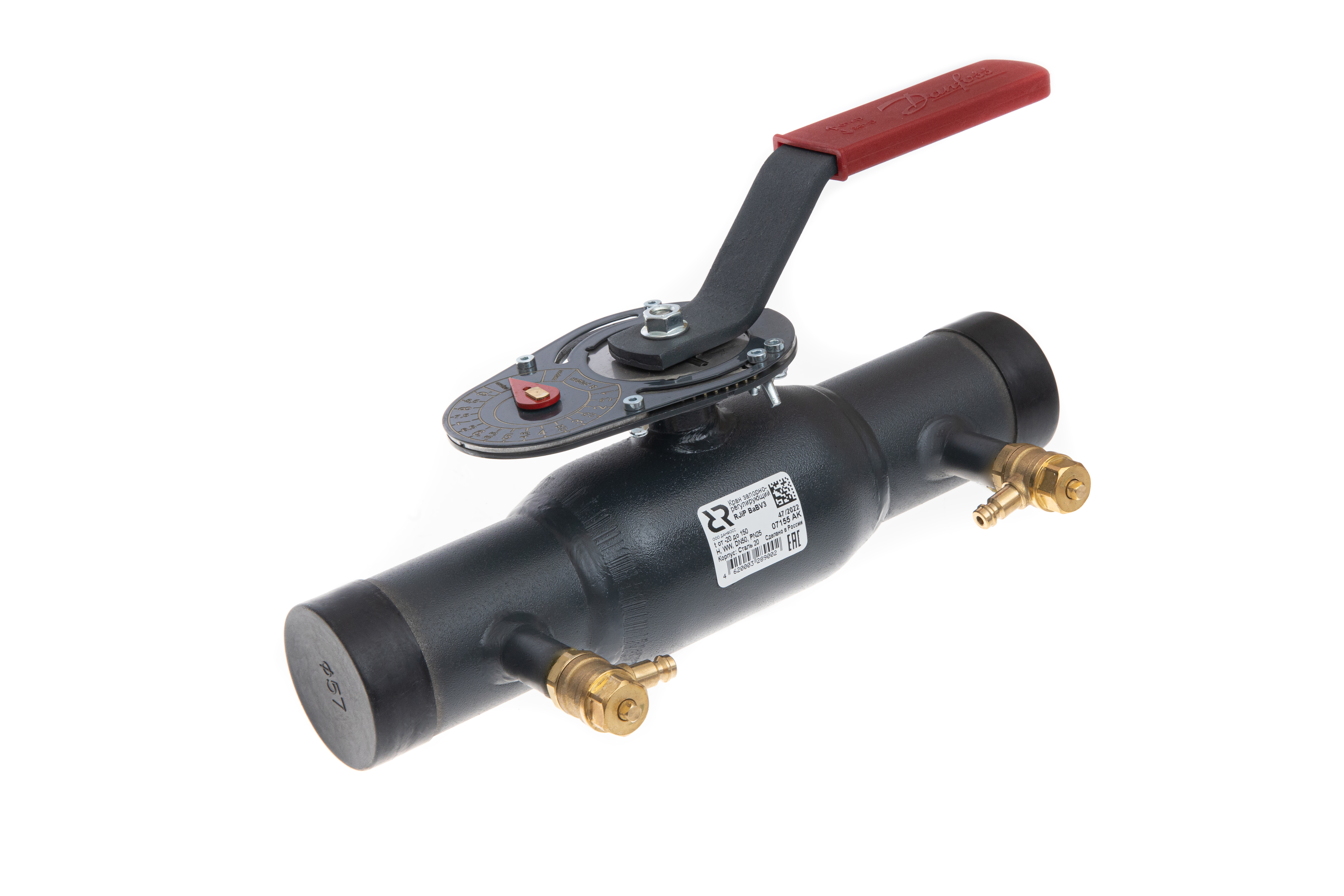

Ридан 065N9508GR — Клапан запорно-регулирующий RJIP BaBV3 Ду100 Ру25 под приварку
Характеристики
H, мм
166
D, мм
101
L, мм
385
Масса, кг, не более
9,08
Номинальное давление (PN), бар
25
Номинальный диаметр (DN), мм
100
T, мм
3,5
I, мм
113
B, мм
108
Пропускная способность Kvs, м³/ч
157
Корпус
Сталь 20
A, мм
159
W, мм
85
Шток
Нержавеющая сталь
M, мм
140
S, мм
330
Уплотнение шара
ПТФЭ, армированный углеволокном
Температура перемещаемой среды Т, ºС
-20 … 150
N, мм
119
Соединения с трубопроводом
Под приварку (WW)
Перемещаемая среда
Вода, подготовленная для систем теплоснабжения, водогликолевые растворы до 50%
Рекомендуемый перепад давлений на клапане не более ΔР, бар
1
Сальниковое уплотнение
EPDM
Шар
Нержавеющая сталь
PH среды
От 7 до10
Документация
Паспорт
Руководство
2D Чертеж
Письмо о замене
BIM модель
Техническое описание
