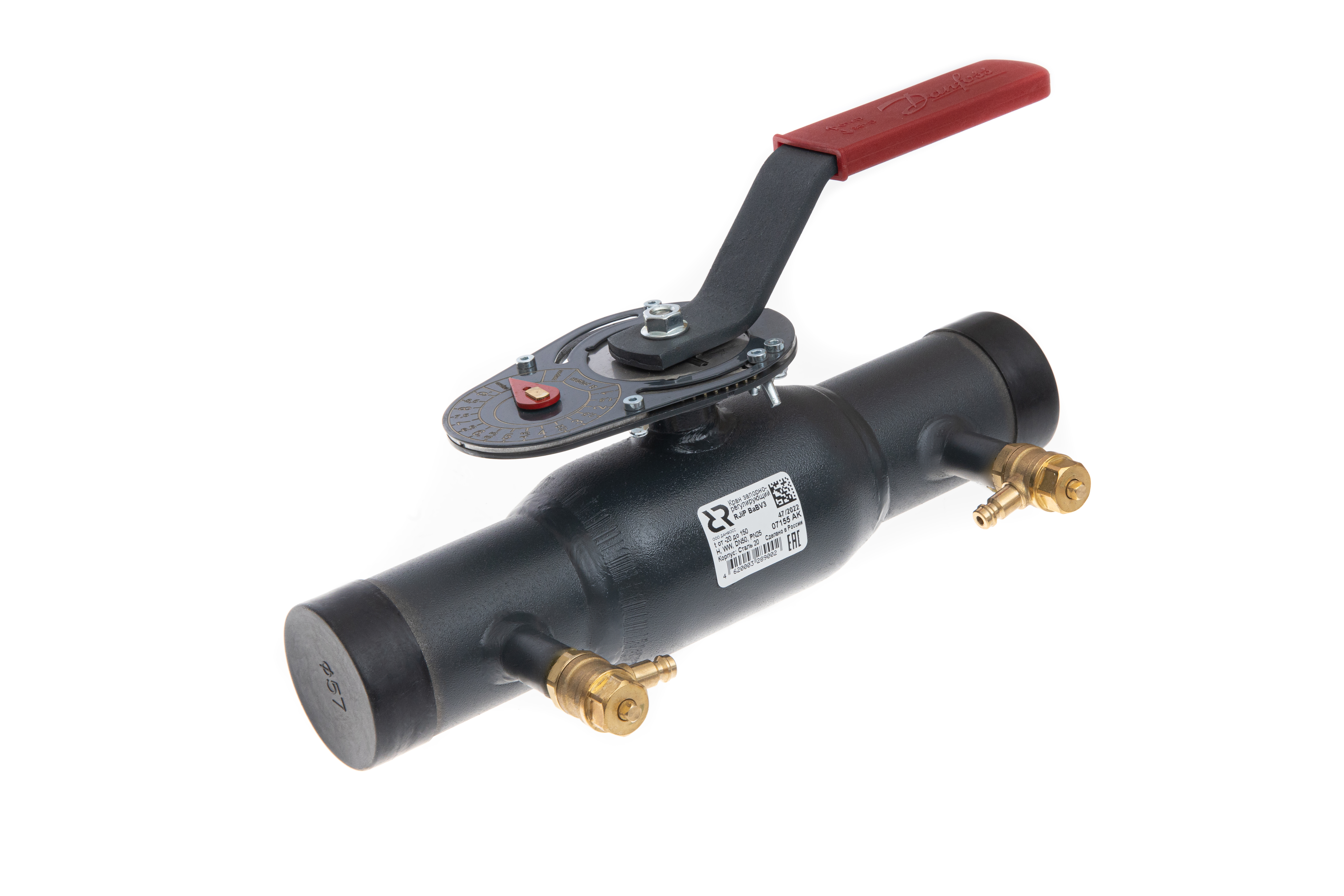

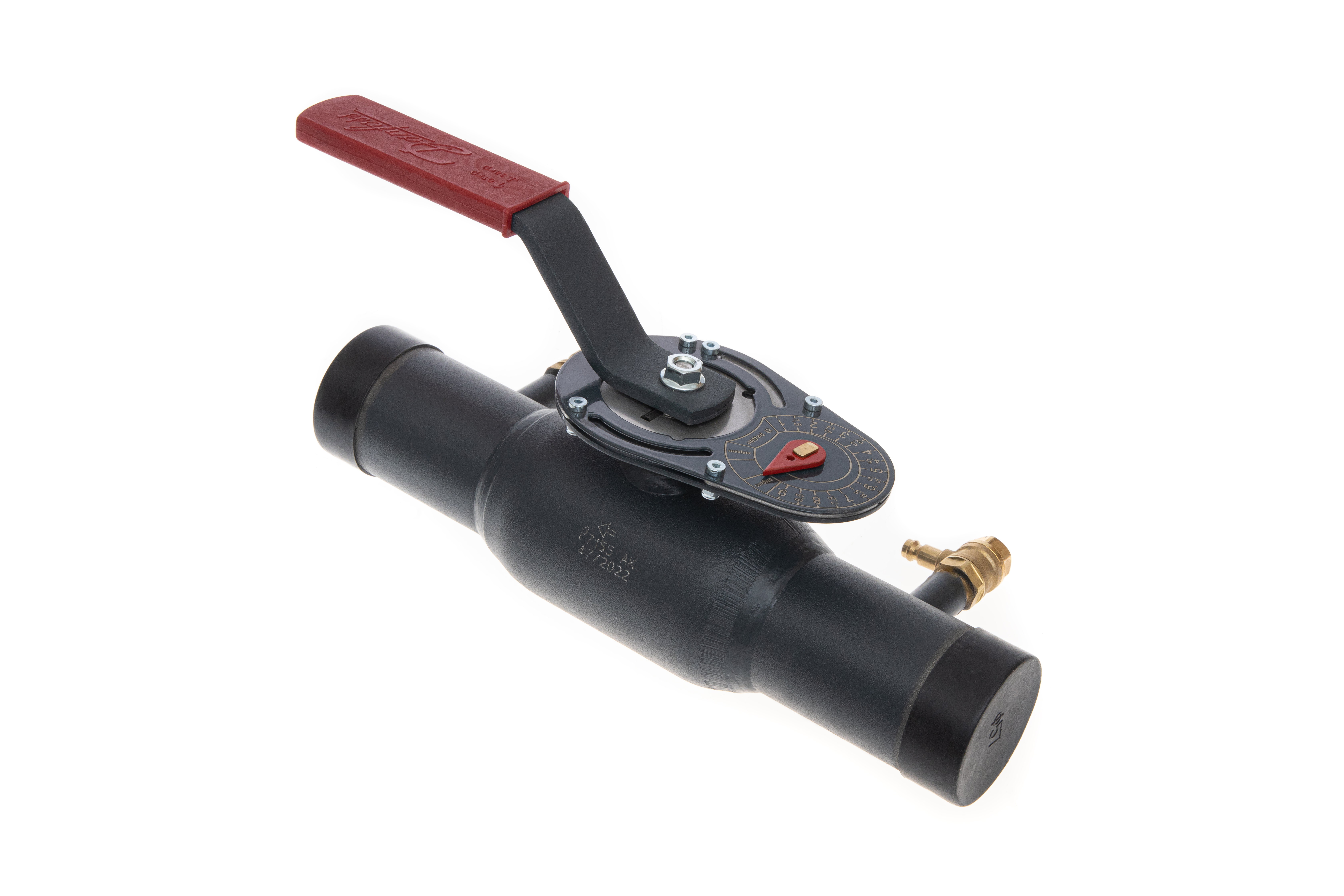

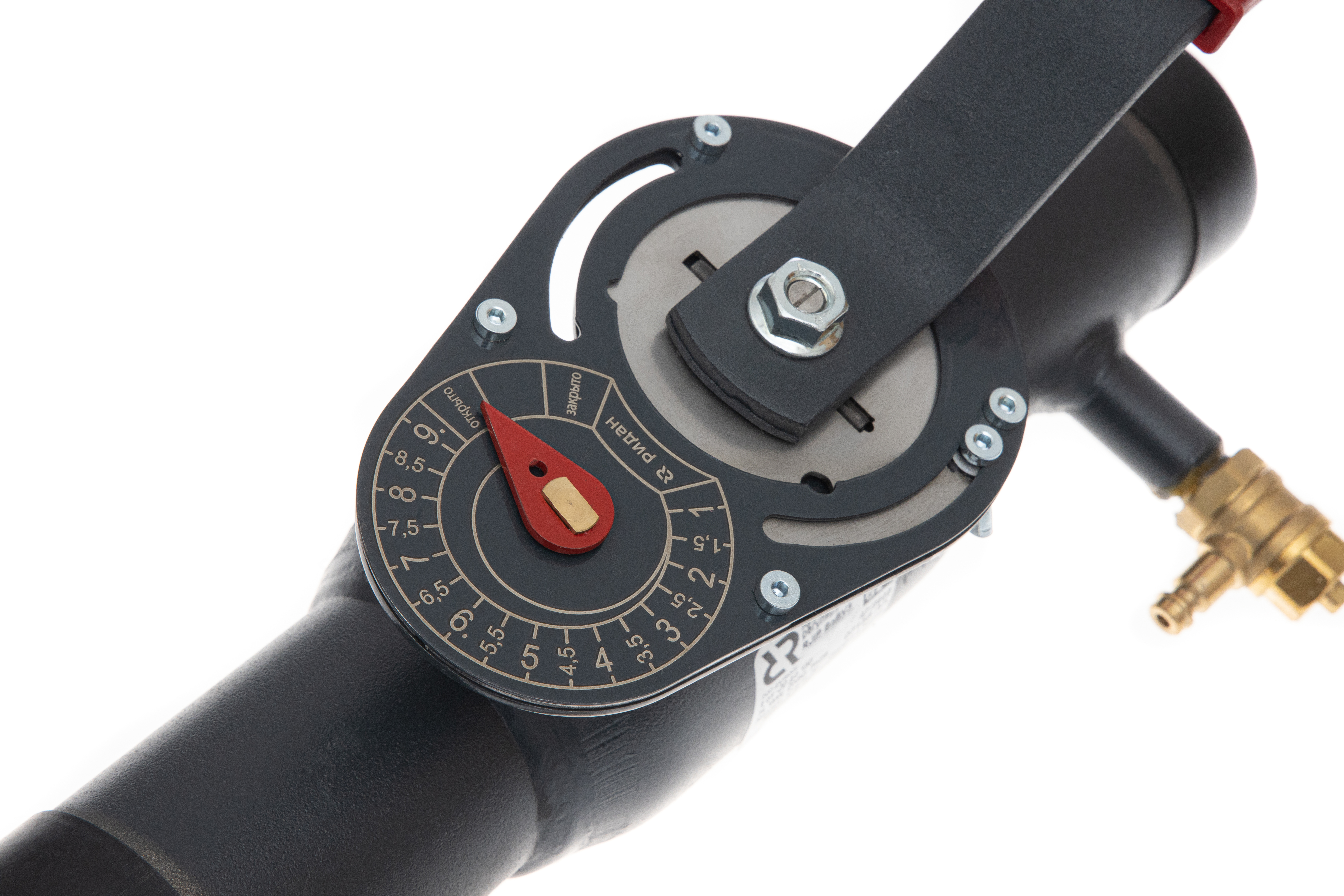

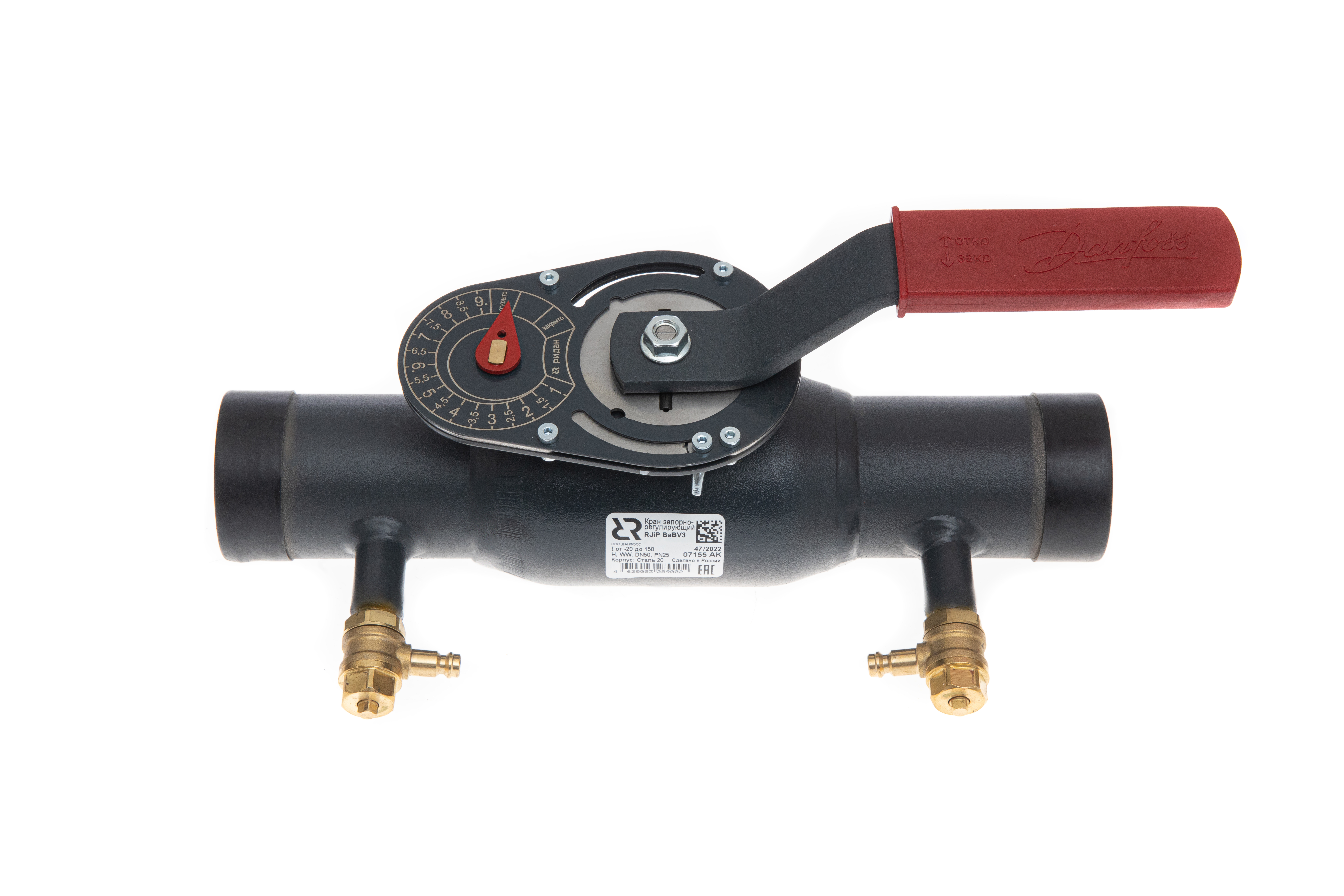

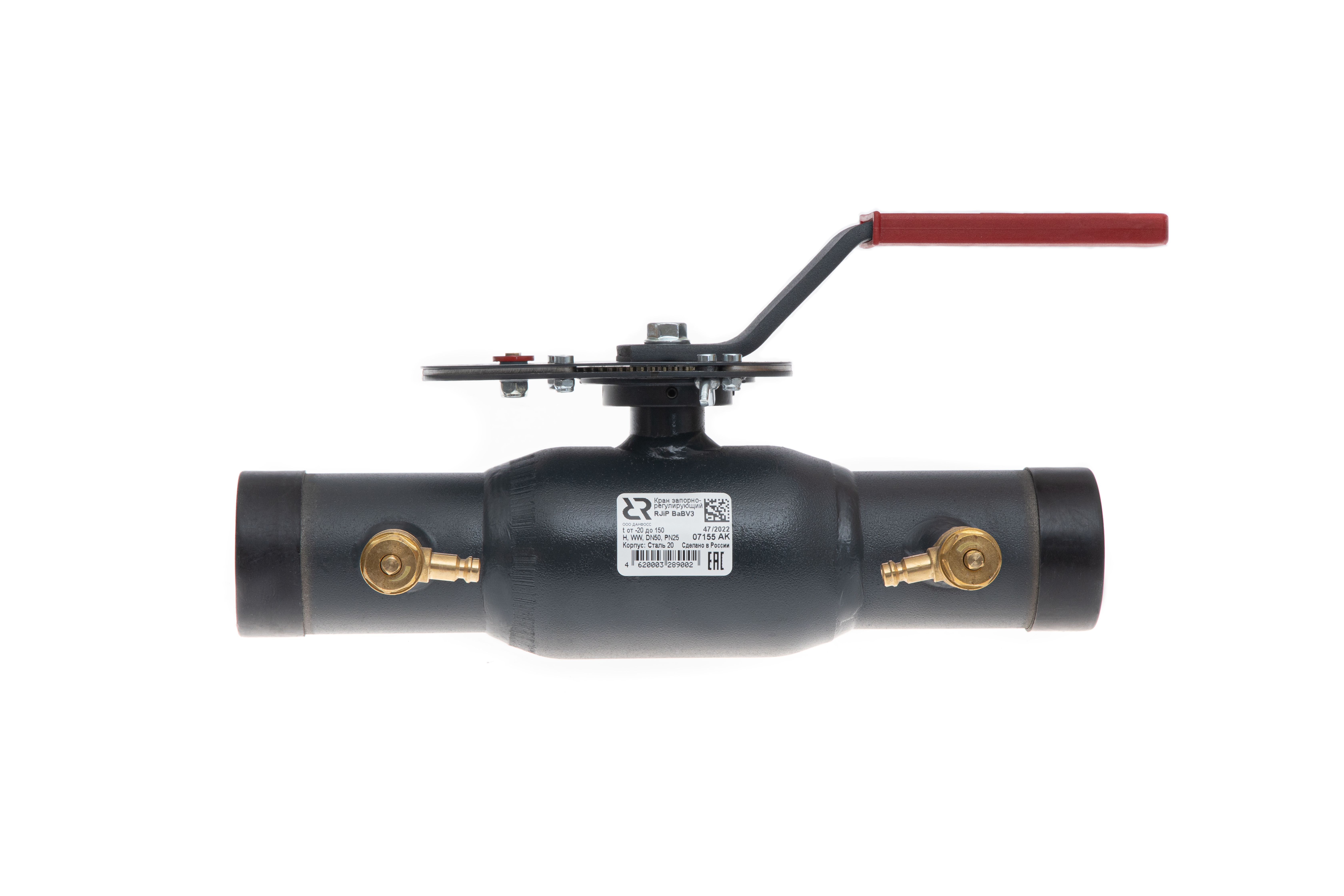

Ридан 065N9509GR — Клапан запорно-регулирующий RJIP BaBV3 Ду125 Ру25 под приварку
Характеристики
H, мм
229
D, мм
125
L, мм
420
Масса, кг, не более
15,66
Номинальное давление (PN), бар
25
Номинальный диаметр (DN), мм
125
T, мм
4
I, мм
151
B, мм
133
Пропускная способность Kvs, м³/ч
236
Корпус
Сталь 20
A, мм
194
W, мм
85
Пробное (испытательное) давление согласно ГОСТ 356, бар
37,5
Шток
Нержавеющая сталь
Герметичность затвора по ГОСТ 9544
Класс А по ГОСТ 9544-2005
M, мм
157
S, мм
470
Уплотнение шара
ПТФЭ, армированный углеволокном
Температура перемещаемой среды Т, ºС
-20 … 150
N, мм
132
Соединения с трубопроводом
Под приварку (WW)
Перемещаемая среда
Вода, подготовленная для систем теплоснабжения, водогликолевые растворы до 50%
Рекомендуемый перепад давлений на клапане не более ΔР, бар
1
Сальниковое уплотнение
EPDM
Шар
Нержавеющая сталь
PH среды
От 7 до10
Температура окружающей среды (хранение/транспортировка), °C
-40 … +70
Температура окружающей среды (эксплуатация), °C
-20 … +70
Документация
Паспорт
Руководство
2D Чертеж
Письмо о замене
BIM модель
Техническое описание
