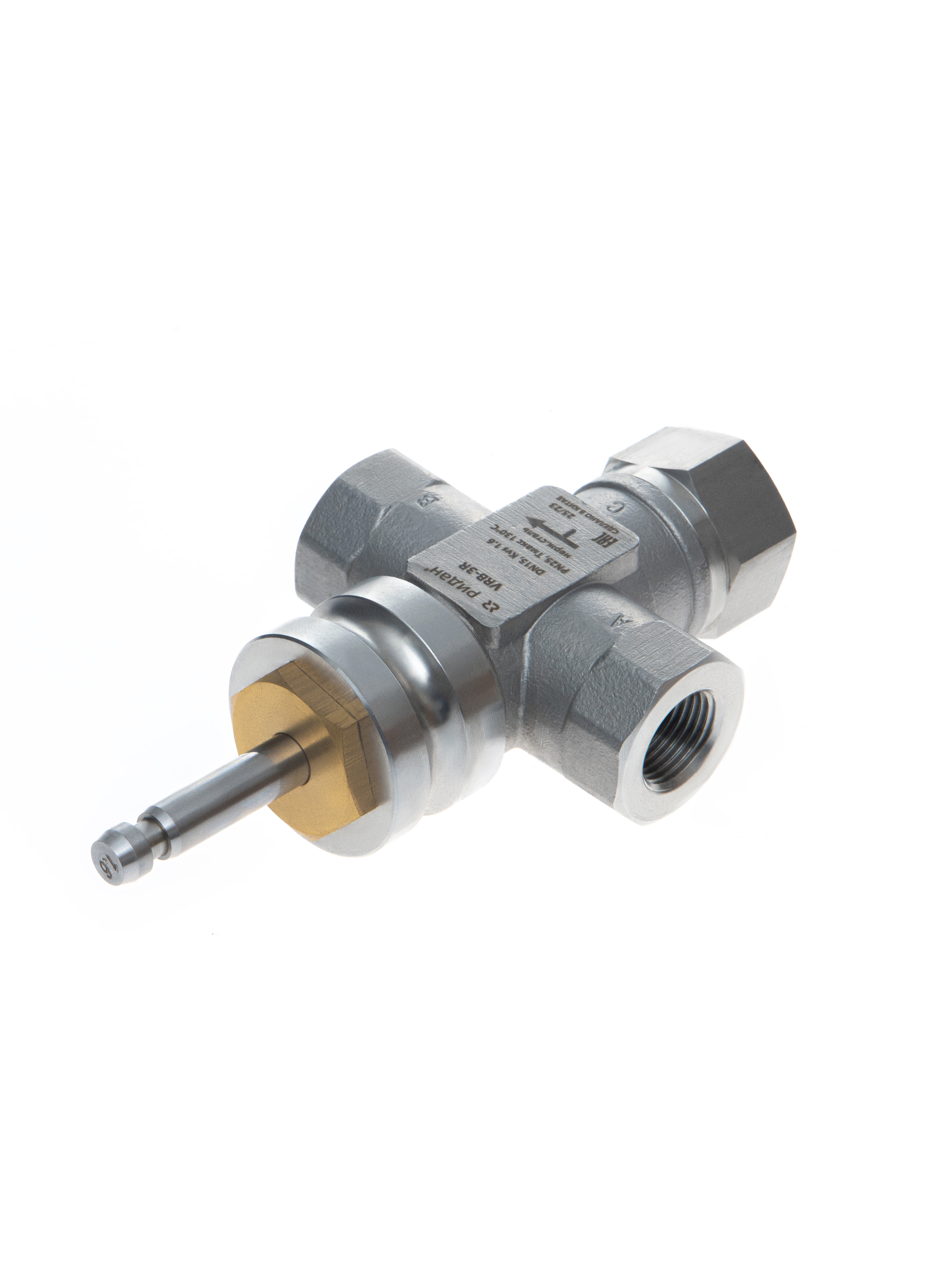

Ридан 065Z0220R — Клапан регулирующий с внутренней резьбой VRB-3R PN25, DN50, Kvs 30 м³/ч, трехходовой, седельный, нержавеющая сталь
Характеристики
Рабочая среда
Вода / 50% водный раствор гликоля
Тип присоединения к трубопроводу
Внутренняя резьба
Температура рабочей среды, °С
0(-25 )…130 (При температуре регулируемой среды от -25 до 0°С требуется использовать подогреватель штока)
L, мм
140
Масса, кг, не более
2,6
Номинальное давление (PN), бар
25
Номинальный диаметр (DN), мм
50
Уплотнение
PTFE, EPDM
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Пропускная способность Kvs, м³/ч
30
Корпус
Нержавеющая сталь
H₁, мм
136
Шток
Нержавеющая сталь
Герметичность затвора по ГОСТ 9544
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
H2, мм
88
h, mm
75
EAN (single-pack)
5702424649968
PH среды
Мин. 7 , Макс 10
Вид привода или регулирующего блока
AMV(E)-1000R
Характеристика регулирования
Логарифмическая
Максимально допустимый перепад давлений, бар
AMV(E)-1000R: 3
H5, мм
48
Ход штока, мм
19
Коэффициент начала кавитации
≥ 0,5
Динамический диапазон регулирования
'>50:1
H’, мм
382
Конус
Нержавеющая сталь
G, дюйм
2
Документация
Паспорт
Руководство
Сертификат
2D Чертеж
3D Чертеж
Письмо о замене
Техническое описание
