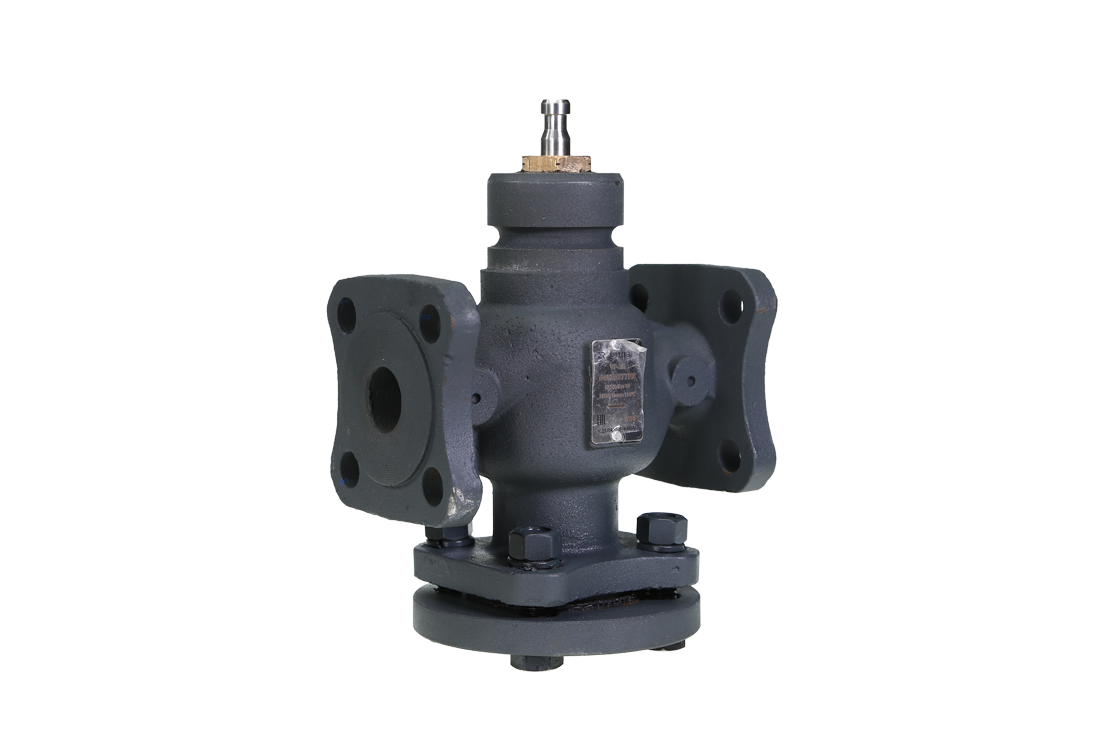

Ридан 065Z0272R2 — Клапан регулирующий фланцевый VF-2R PN16, DN15, KVS1 (новый корпус, квадратные фланцы)
Характеристики
H, мм
128
Рабочая среда
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С
-25 …130°С При температурах от -25°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности)
0,01%Kvs
D, мм
95
L, мм
130
Масса, кг, не более
5.74
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
15
Уплотнение
PTFE, EPDM
Пропускная способность Kvs, м³/ч
1
Корпус
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Шток
Нержавеющая сталь
k, мм
65
h, mm
66
EAN (single-pack)
4640209959387
Запорный элемент (шар, диск, золотник)
Нержавеющая сталь
Вид привода или регулирующего блока
ARV(E)–1000R, ARV(E)–1000R SU/SD
Максимально допустимый перепад давлений, бар
0
H5, мм
39
Седло
Нержавеющая сталь
Коэффициент начала кавитации
0.5
n
4
Динамический диапазон регулирования
Более 50:1
H’, мм
393
Категория 3 по ГОСТ 15150-69
Категория 3 по ГОСТ 15150-69
Документация
Паспорт
Руководство
Сертификат
3D Чертеж
Письмо о замене
Техническое описание
