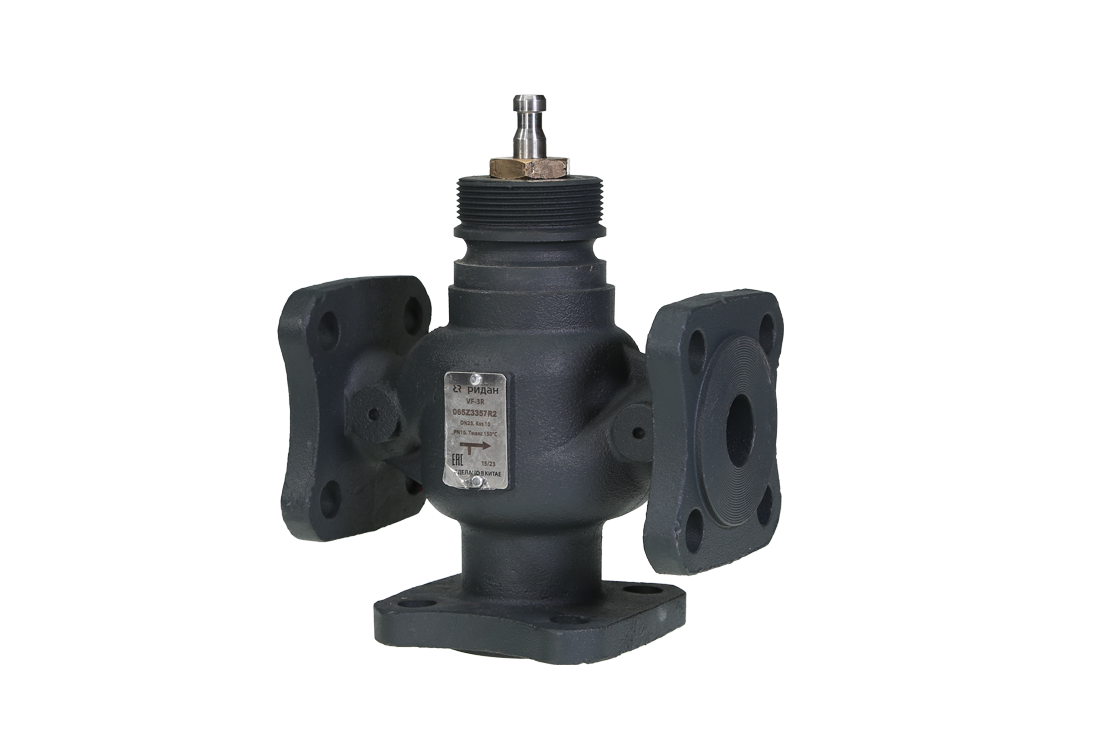

Ридан 065Z3351R2 — Клапан регулирующий фланцевый VF-3R PN16, DN15, Kvs 0,63 (новый корпус, квадратные фланцы)
Характеристики
H, мм
128
Рабочая среда
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности)
0,01%Kvs
D, мм
95
L, мм
130
Масса, кг, не более
5.74
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
15
Уплотнение
PTFE, EPDM
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Пропускная способность Kvs, м³/ч
0.63
Корпус
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Шток
Нержавеющая сталь
k, мм
65
h, mm
66
EAN (single-pack)
4640209959295
Запорный элемент (шар, диск, золотник)
Нержавеющая сталь
Вид привода или регулирующего блока
ARV(E)–1000R, ARV(E)–1000R SU/SD, AMV(E)–1800R, AMV–2000R SU/SD
Максимально допустимый перепад давлений, бар
0
H5, мм
39
Седло
Нержавеющая сталь
Коэффициент начала кавитации
0.5
Золотник, седло и шпиндель
Нержавеющая сталь
n
4
Динамический диапазон регулирования
Более 50:1
Ход шток, мм
13
H’, мм
393
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар
преодалеваемый электроприводом при закрытии клапана:4 бар
Категория 3 по ГОСТ 15150-69
Категория 3 по ГОСТ 15150-69
