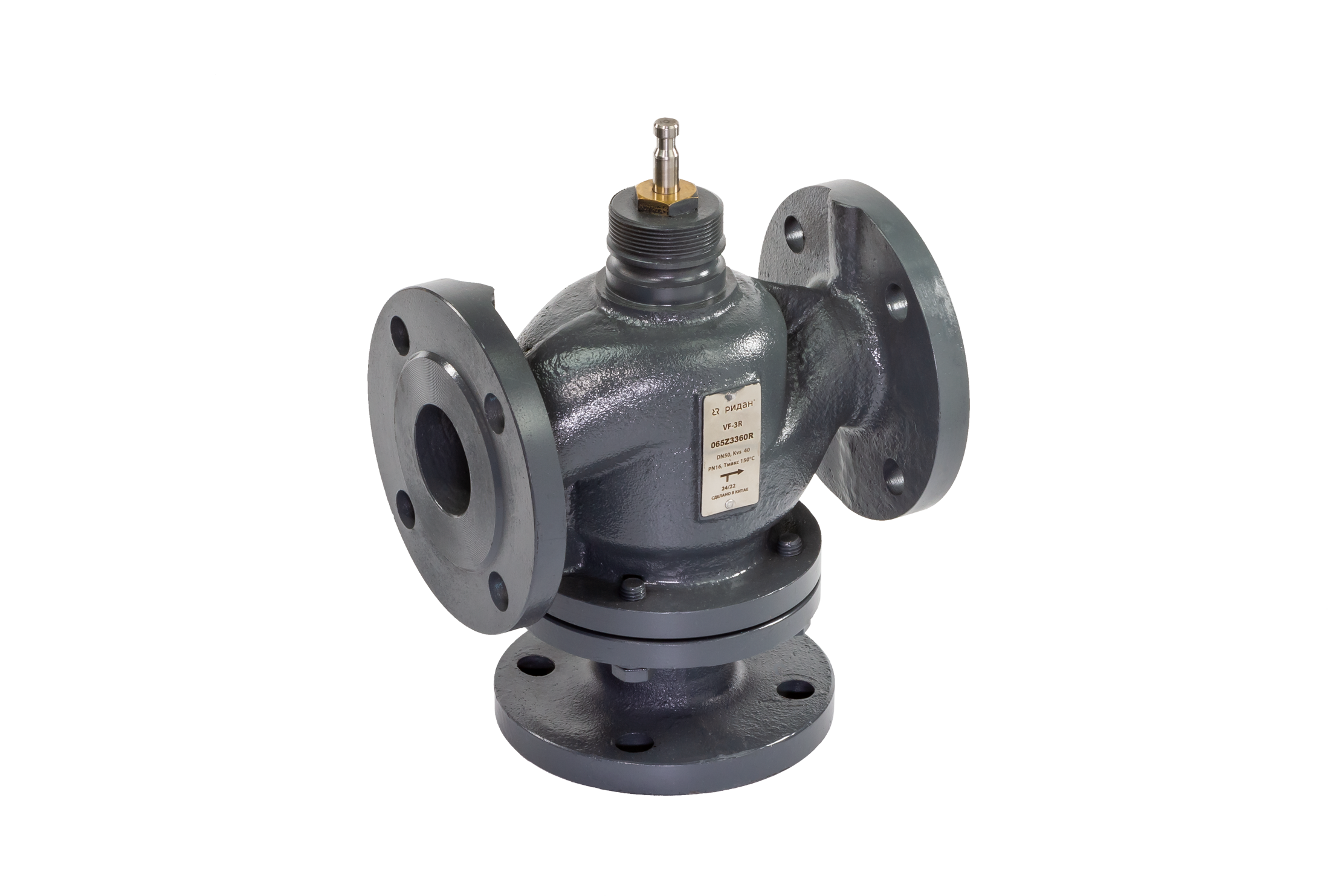

Ридан 065Z3363R — Клапан регулирующий фланцевый VF-3R PN16, DN100, Kvs 160, трехходовой смешивающий, седельный
Характеристики
H, мм
247
Рабочая среда
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С
0–150
Герметичность затвора (объем протечки / класс герметичности)
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
D, мм
220
L, мм
350
Масса, кг, не более
31
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
100
Уплотнение
PTFE, FPM
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Пропускная способность Kvs, м³/ч
160
Корпус
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Шток
Нержавеющая сталь
k, мм
170
H2, мм
203
h, mm
66
EAN (single-pack)
5702424649562
PH среды
Мин. 7 , Макс 10
Вид привода или регулирующего блока
AMV(E)–3000R; AMV(E)–6500R; AMV(E)–10KR.
Характеристика регулирования
проход А-АВ: логарифмическая; проход В-ВА: линейная
H5, мм
99
Ход штока, мм
40
Коэффициент начала кавитации
0.35
n
8
Динамический диапазон регулирования
>50 : 1
H’, мм
570
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар
2 (3,5; 4,5; 5) бара;
Конус
Нержавеющая сталь
