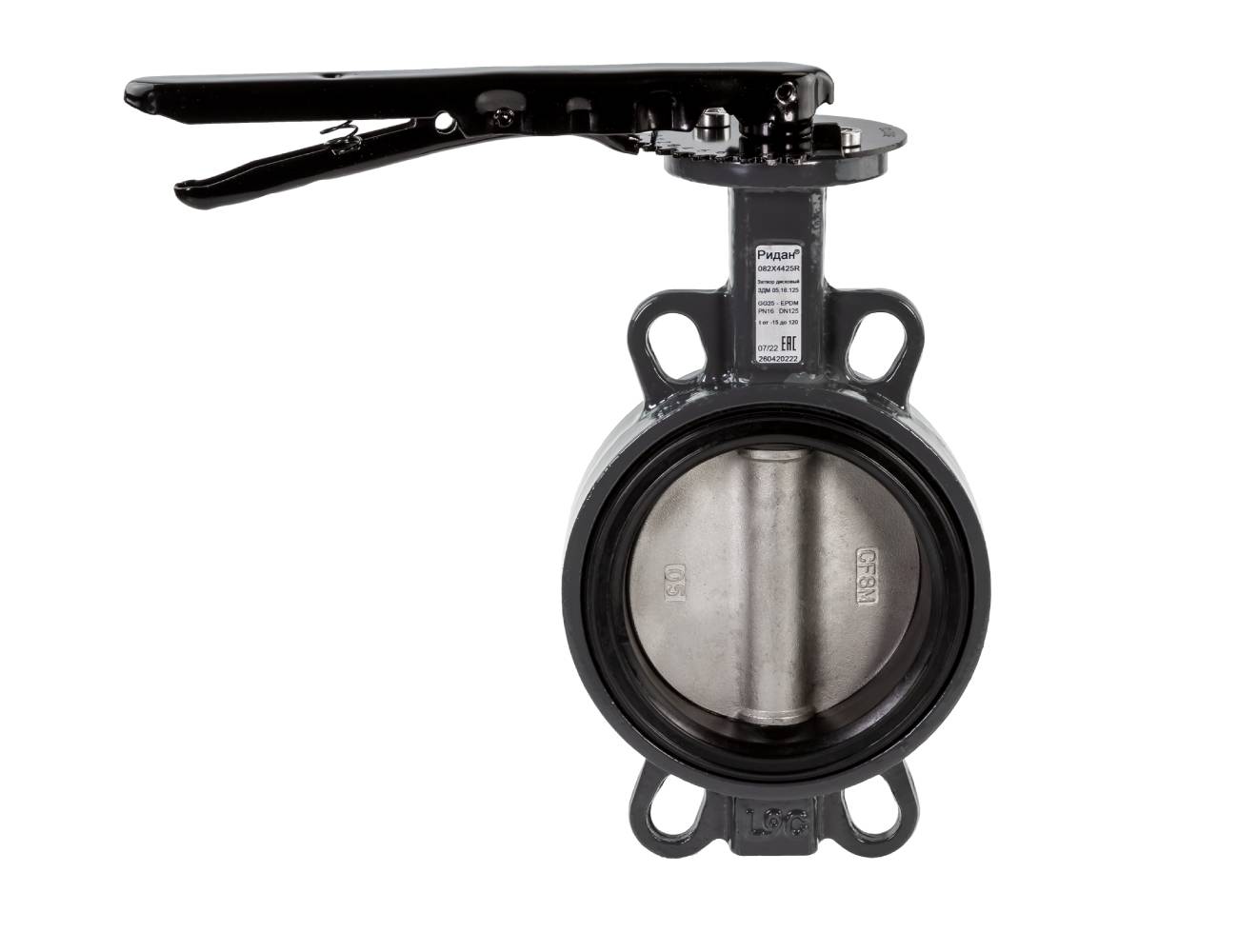

Ридан 082X4923R — Затвор дисковый с центрирующими проушинами ЗДМ PN25 DN80 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; рукоятка
Характеристики
Рабочая среда
Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Тип присоединения к трубопроводу
Центрирующие проушины
Температура рабочей среды, °С
от -15 до +120
Температура окружающей среды, °С
от -15 до +70
Материал корпуса
Высокопрочный чугун GGG40
Герметичность затвора (объем протечки / класс герметичности)
ГОСТ 9544-2015 Класс А
L, мм
46
Масса, кг, не более
3.2
Номинальное давление (PN), бар
25
Номинальный диаметр (DN), мм
80
B, мм
95
C, мм
32
A, мм
141
материал диска
нержавеющая сталь SS 316
Материал уплотнения
EPDM/NBR
Условия транспортировки и хранения
Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
Назначенный ресурс работы
2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
Дополнительные требования
Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Максимальное рабочее давление среды при температуре +20С (Рр), бар
25
Исполнение
с рукояткой
nxM
8-M16
ØK, мм
160
ØE, мм
18
