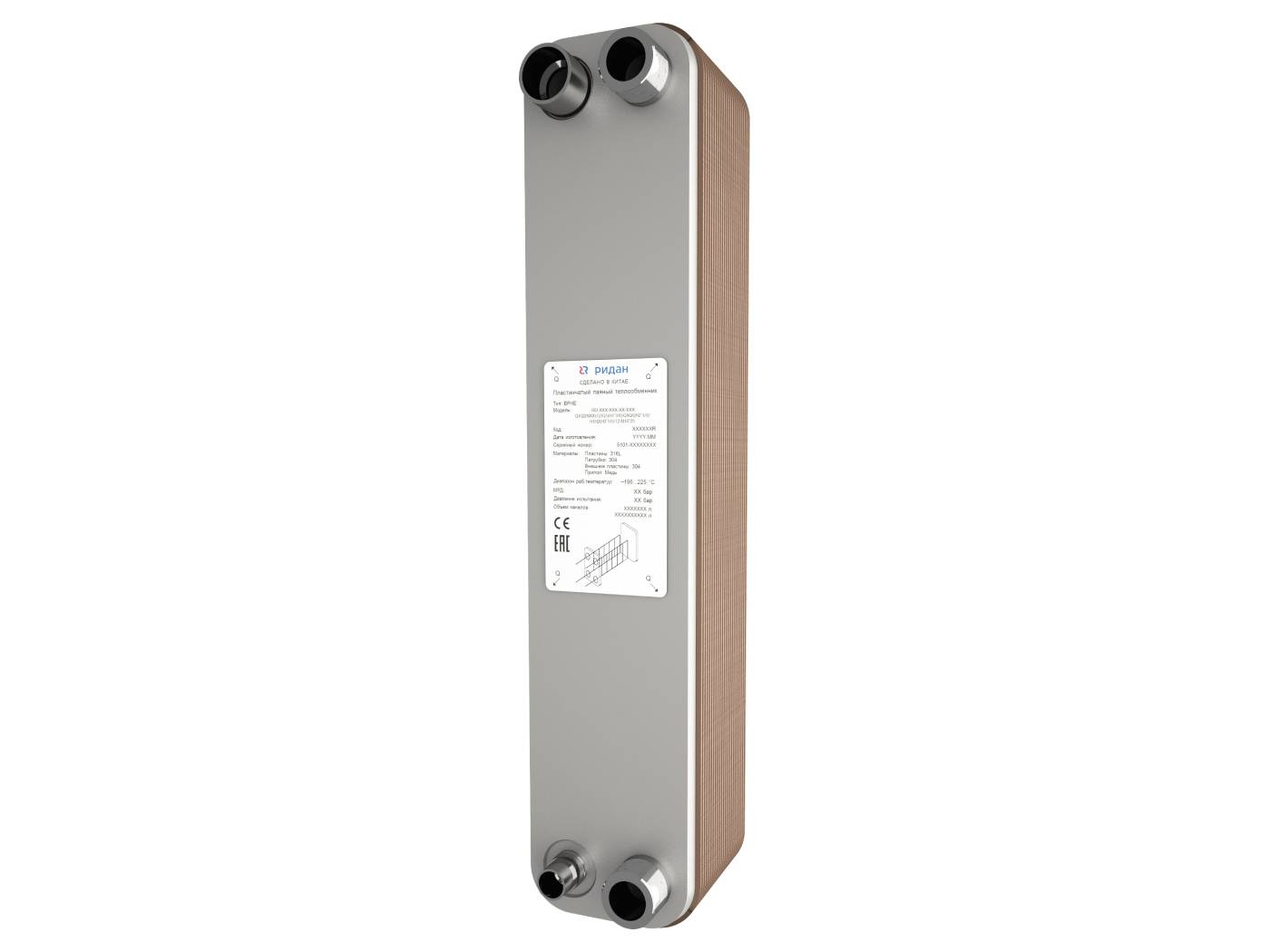

Ридан 111B0203R — Теплообменник пластинчатый паяный BPHE_RD-052-90-4,5-H, присоединительный штуцер Q3/Q4 — H1"1/8
Характеристики
Климатическое исполнение
УХЛ4
Габаритные размеры (ВхШхГ), мм
525x107x216
A,мм
216
Диапазон рабочих температур среды/стенки
от-196 до+225C
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1''1/8
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1''1/8
Вместимость канала Q3Q4, л
4,268
Масса теплообменника (нетто), кг
21
Модель
RD-052-90-4,5-H
Наличие дистрибьютора
нет
Количество контуров
один
Тип рабочей среды
негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
Пробное давление, бар
67,5
Рабочее давление, бар
45
Расчетное давление, бар
45
Количество пластин
90
Группы сред согласно ТР ТС 032
Газы и жидкости 1 и 2 группы опасности
Вместимость канала H1H2, л
4,365
Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L1
Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L1
Документация
Паспорт
Руководство
2D Чертеж
Письмо о замене
