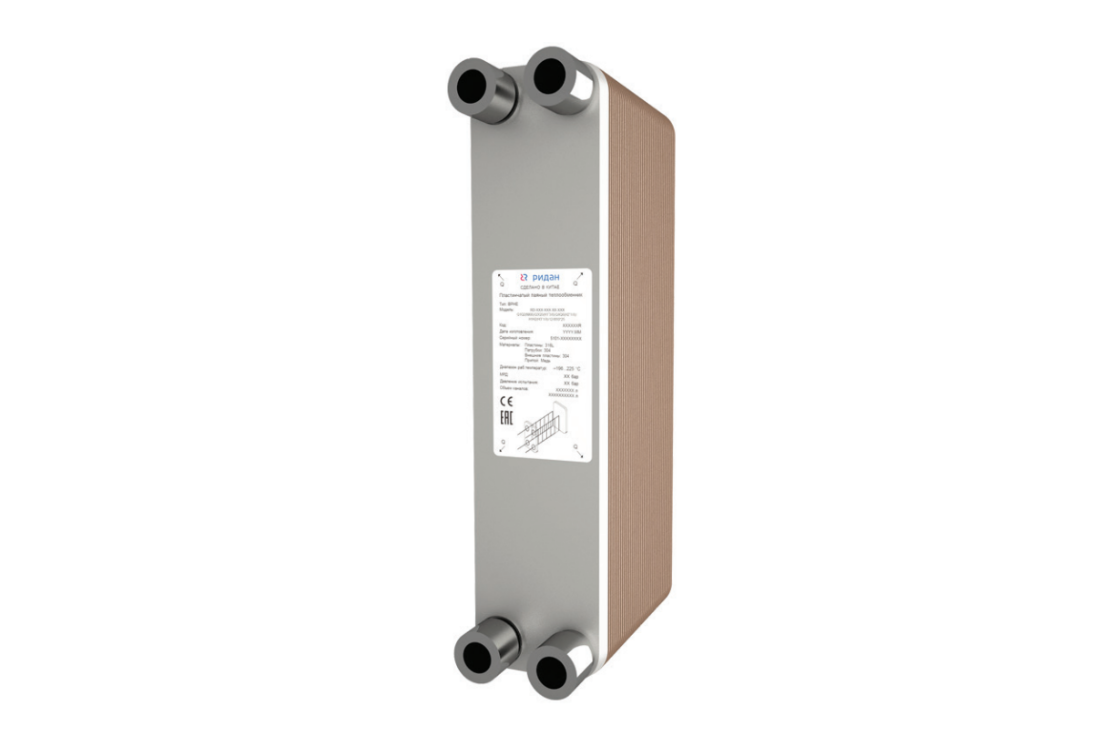

Ридан 111B0237R — Теплообменник пластинчатый паяный BPHE_RD-020W-24-4,5-H-Q3Q4(H7/8")/Q1Q2(G3/4")
Характеристики
Климатическое исполнение
УХЛ 4
Габаритные размеры (ВхШхГ), мм
314x74x65
A,мм
65
Диапазон рабочих температур среды/стенки
от-196 до+225C
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H7/8“
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H7/8“
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
G3/4“
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
G3/4“
Вместимость канала Q3Q4, л
0,462
Вместимость канала Q1Q2, л
0,504
Масса теплообменника (нетто), кг
2,94
Модель
RD-020W-24-4,5-H
Наличие дистрибьютора
нет
Количество контуров
один
Тип рабочей среды
негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
Пробное давление, бар
67,5
Рабочее давление, бар
45
Расчетное давление, бар
45
Количество пластин
24
Группы сред согласно ТР ТС 032
Газы и жидкости 1 и 2 группы опасности
Документация
Паспорт
Руководство
Сертификат
2D Чертеж
