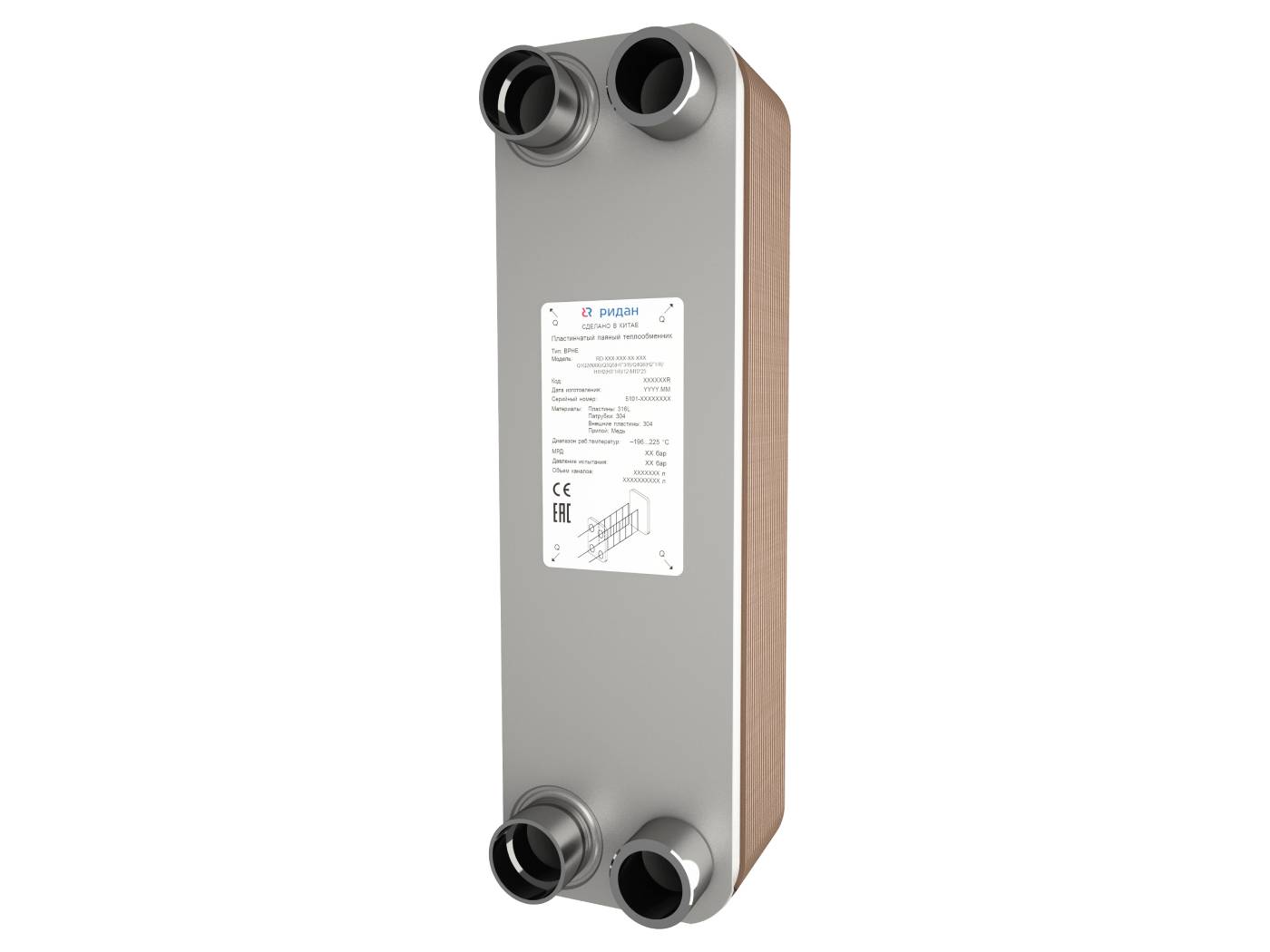

Ридан 111B0250R — Теплообменник пластинчатый паяный BPHE_RD-095B-40-4,5-H-Q3Q4(H2"5/8)/Q1Q2(G2"1/2)
Характеристики
Климатическое исполнение
УХЛ 4
Габаритные размеры (ВхШхГ), мм
606x181x123
A,мм
123.4
Диапазон рабочих температур среды/стенки
от-196 до+225C
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H2''5/8
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H2''5/8
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L2''1/2
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L2''1/2
Вместимость канала Q3Q4, л
5
Вместимость канала Q1Q2, л
4.875
Масса теплообменника (нетто), кг
20.13
Модель
RD-095B-40-4,5-H
Наличие дистрибьютора
нет
Количество контуров
один
Тип рабочей среды
негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
Пробное давление, бар
67.5
Рабочее давление, бар
45
Расчетное давление, бар
45
Количество пластин
40
Группы сред согласно ТР ТС 032
Газы и жидкости 1 и 2 группы опасности
