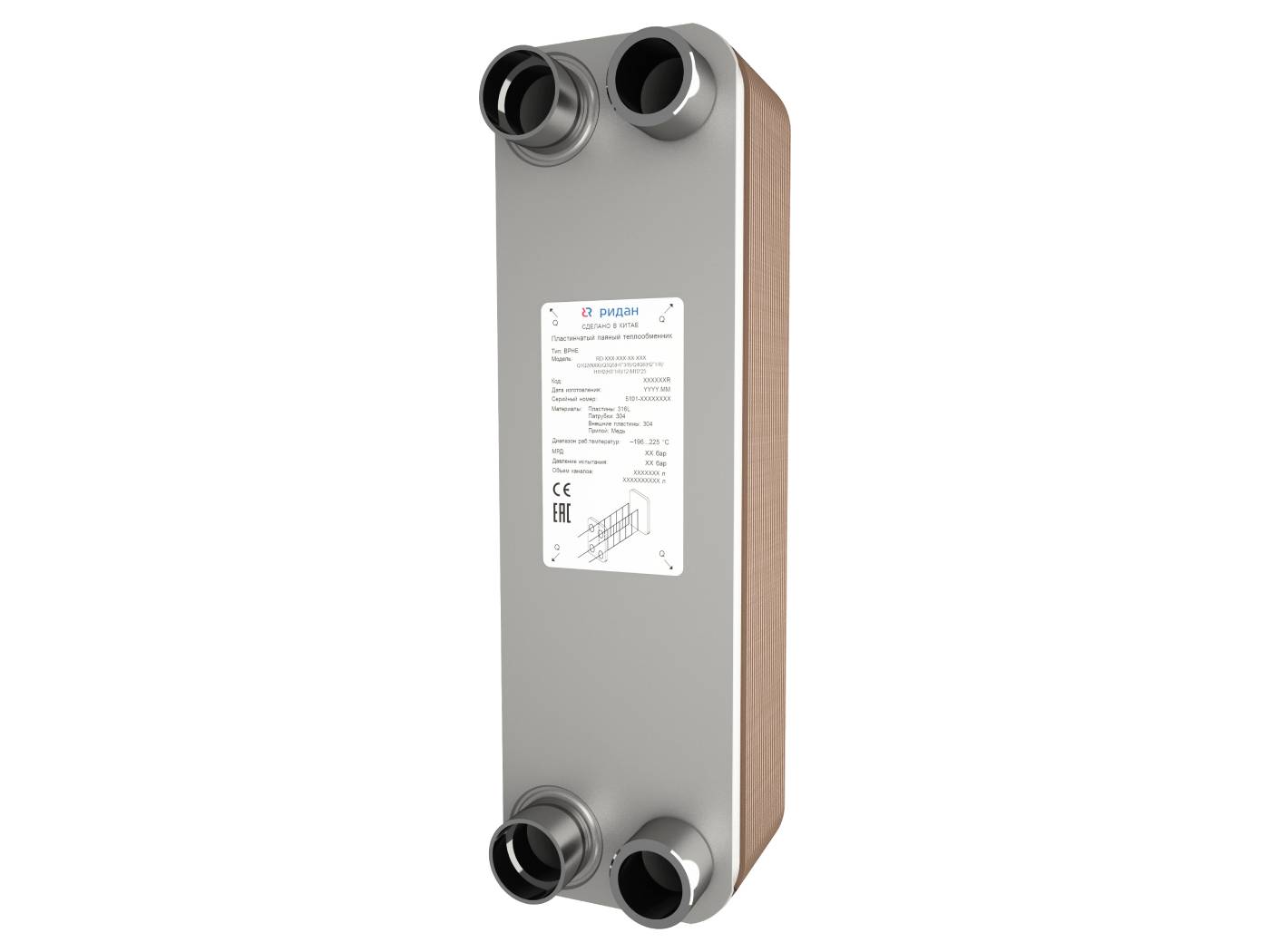

Ридан 111B0267R — Теплообменник пластинчатый паяный BPHE_RD-095B-80-3,0-L-Q3Q4(H2''1/8)/Q1Q2(L2)/4-M8*23
Характеристики
Климатическое исполнение
УХЛ 4
Габаритные размеры (ВхШхГ), мм
616x188x236
A,мм
236
Диапазон рабочих температур среды/стенки
от-196 до+225C
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H2''1/8
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H2''1/8
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L2''
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L2''
Вместимость канала Q3Q4, л
9.75
Вместимость канала Q1Q2, л
10
Масса теплообменника (нетто), кг
35.14
Модель
RD-095B-80-3,0-L
Наличие дистрибьютора
нет
Количество контуров
один
Тип рабочей среды
негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
Пробное давление, бар
45
Рабочее давление, бар
30
Расчетное давление, бар
30
Количество пластин
80
Группы сред согласно ТР ТС 032
Газы и жидкости 1 и 2 группы опасности
