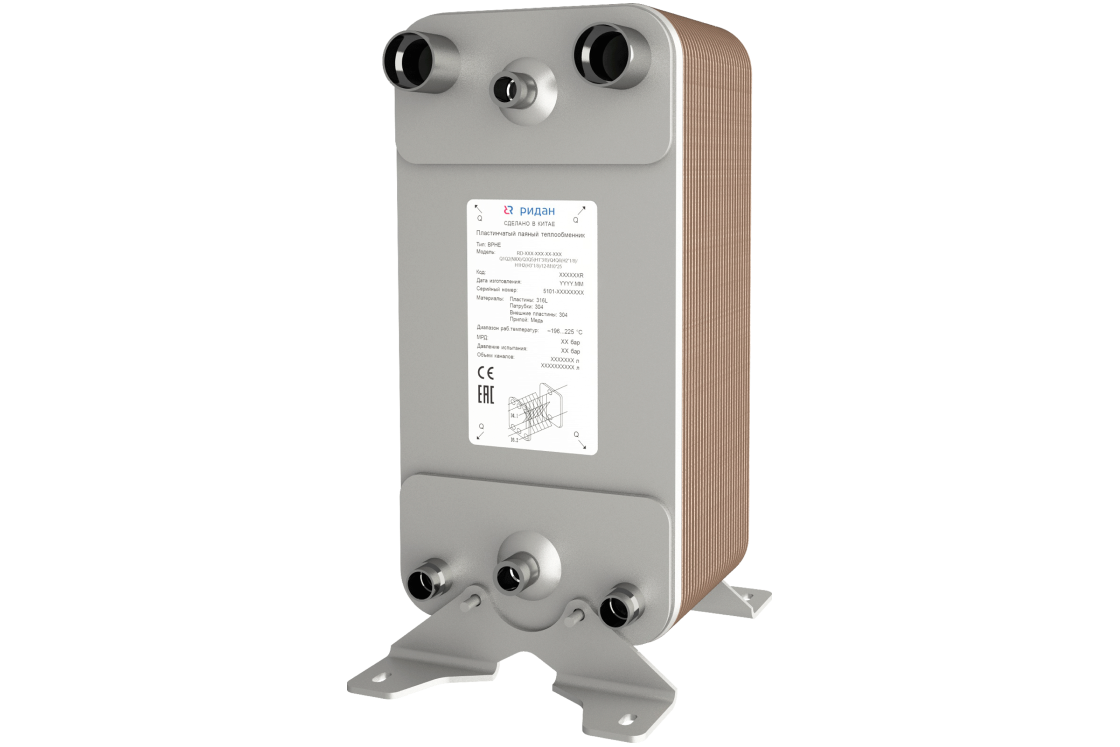

Ридан 111B0304R — Теплообменник пластинчатый паяный BPHE_RD-113W-166-4,5-HDQ
Характеристики
Климатическое исполнение
УХЛ4
Габаритные размеры (ВхШхГ), мм
243х491х347
A,мм
347,18
Диапазон рабочих температур среды/стенки
от-196 до+225C
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1"5/8
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1"3/8
Масса теплообменника (нетто), кг
64,206
Модель
RD-113W-166-4,5-HDQ
Наличие дистрибьютора
есть
Количество контуров
два
Тип рабочей среды
ГХФУ, ХФУ, ГФУ, ГФО и природные хладагенты не вступающие в реакцию с медью, технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
Пробное давление, бар
67,5
Рабочее давление, бар
45
Расчетное давление, бар
45
Количество пластин
166
Группы сред согласно ТР ТС 032
Газы и жидкости 1 и 2 группы опасности
Вместимость канала H1H2, л
16,434
Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
T76,1
Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
T76,1
Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1"5/8
Вместимость канала Q3Q6/Q5Q4, л
16,335
Присоединительный штуцер Q5 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1"3/8
Документация
Паспорт
Руководство
2D Чертеж
