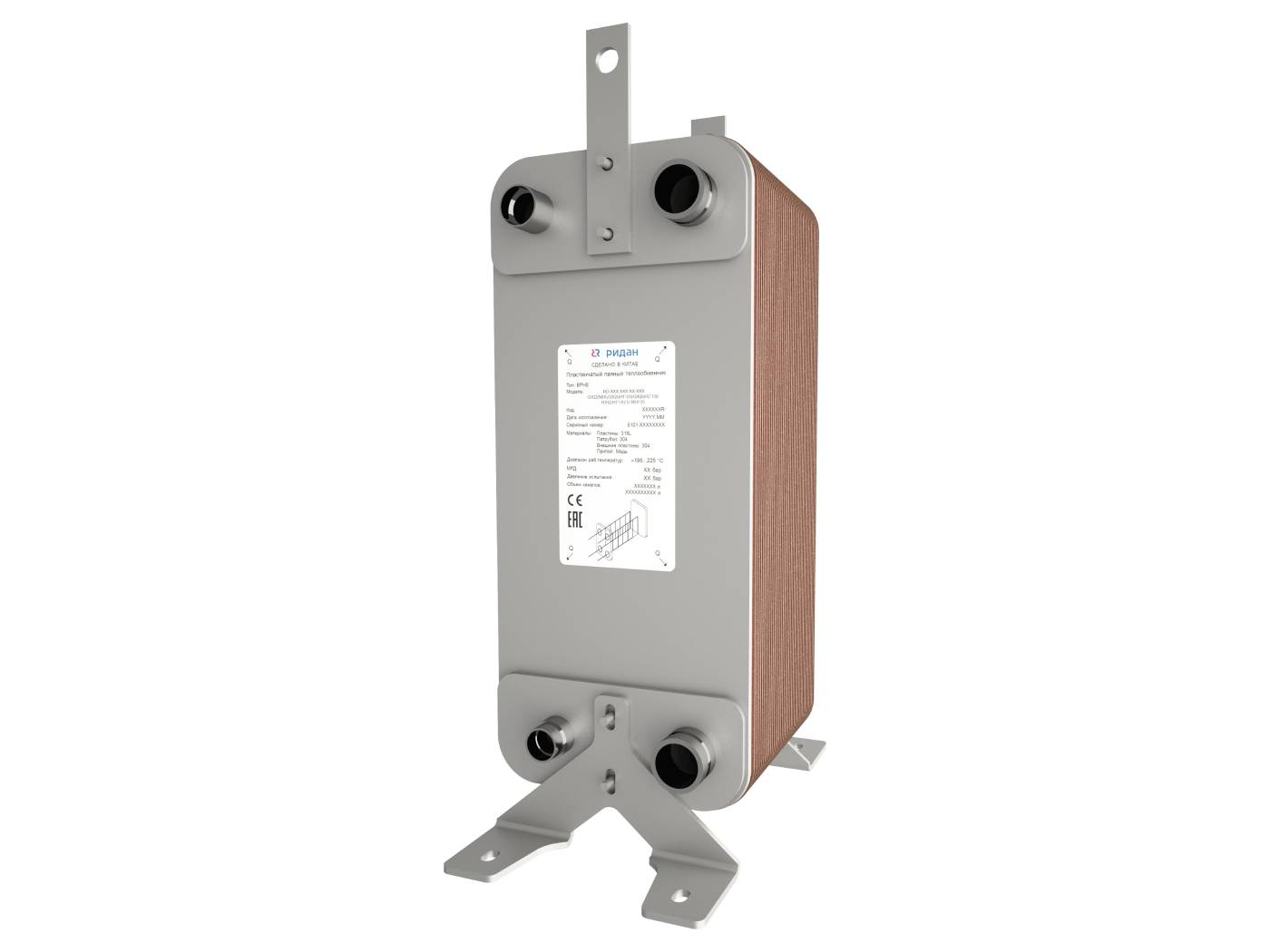

Ридан 111B0413R — Теплообменник пластинчатый паяный BPHE_RD-200-210-3,0-H-Q3Q4(H2''5/8)/Q1Q2(T88,9)/8-M10*25
Характеристики
Климатическое исполнение
УХЛ 4
Габаритные размеры (ВхШхГ), мм
738x321x590
A,мм
590,3
Диапазон рабочих температур среды/стенки
от-196 до+225C
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H2''5/8
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H2''5/8
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
Т88,9
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
Т88,9
Вместимость канала Q3Q4, л
114,66
Вместимость канала Q1Q2, л
114,114
Масса теплообменника (нетто), кг
195
Модель
RD-200-210-3,0-H
Наличие дистрибьютора
нет
Количество контуров
один
Тип рабочей среды
ГХФУ, ХФУ, ГФУ, ГФО и природные хладагенты не вступающие в реакцию с медью, технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
Пробное давление, бар
45
Рабочее давление, бар
30
Расчетное давление, бар
30
Количество пластин
210
Группы сред согласно ТР ТС 032
Газы и жидкости 1 и 2 группы опасности
Документация
Паспорт
Руководство
2D Чертеж
