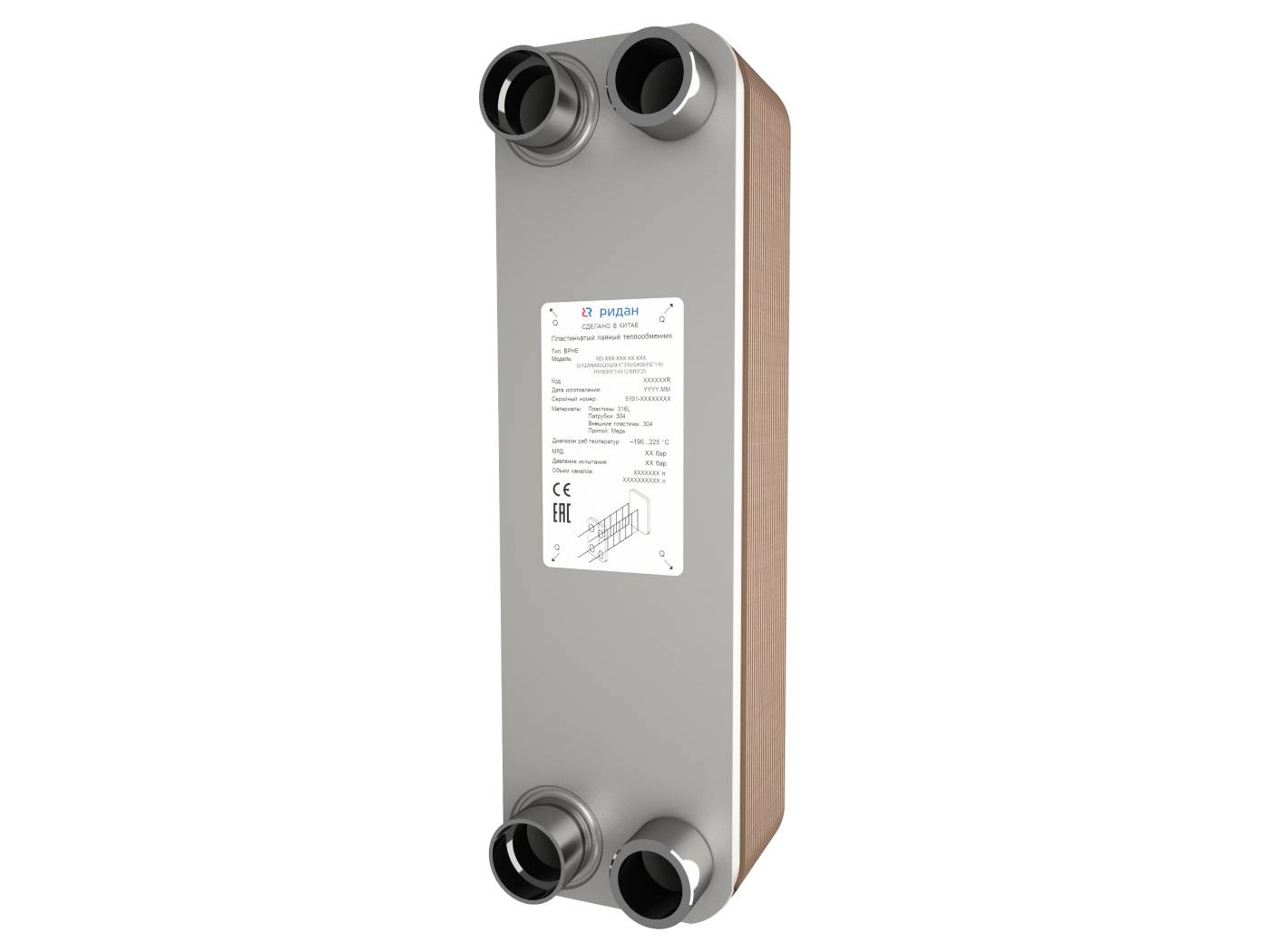

Ридан 111B0454R — Теплообменник пластинчатый паяный BPHE_RD-095B-120-4,5-H-Q3Q4(H2"1/8)/Q1Q2(L2)/8-M8*23
Характеристики
Климатическое исполнение
УХЛ 4
Габаритные размеры (ВхШхГ), мм
606x181x350
A,мм
348,2
Диапазон рабочих температур среды/стенки
от-196 до+225C
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L2
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L2
Вместимость канала Q3Q4, л
15
Вместимость канала Q1Q2, л
14,875
Масса теплообменника (нетто), кг
49,33
Модель
RD-095B-120-4,5-H
Наличие дистрибьютора
нет
Количество контуров
один
Тип рабочей среды
ГХФУ, ХФУ, ГФУ, ГФО и природные хладагенты не вступающие в реакцию с медью, технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
Пробное давление, бар
67,5
Рабочее давление, бар
45
Расчетное давление, бар
45
Количество пластин
120
Группы сред согласно ТР ТС 032
Газы и жидкости 1 и 2 группы опасности
Документация
Паспорт
Руководство
2D Чертеж
