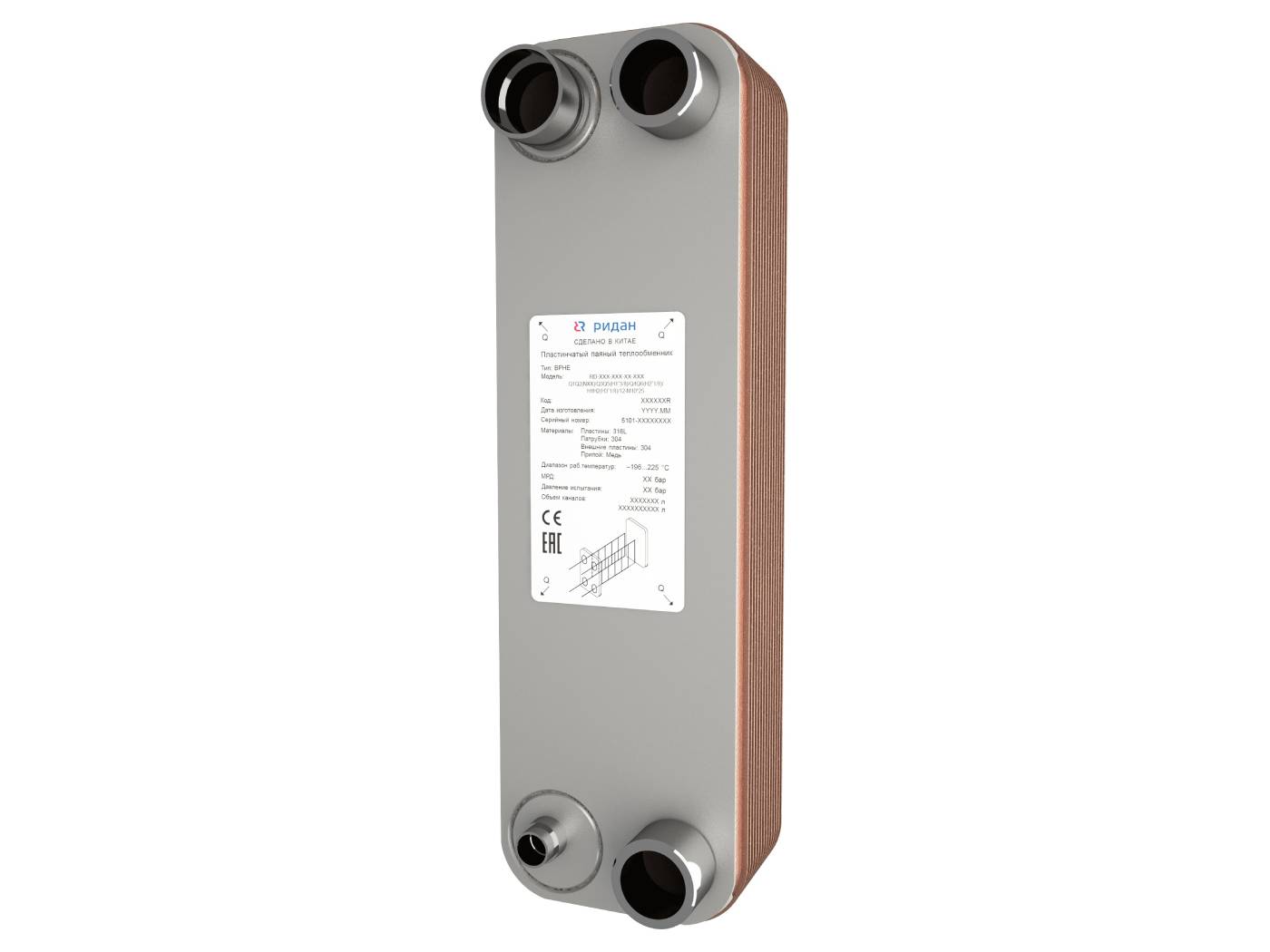

Ридан 111B0470R — Теплообменник пластинчатый паяный BPHE_RD-095-90-4,5-HQ
Характеристики
Климатическое исполнение
УХЛ 4
Габаритные размеры (ВхШхГ), мм
616x188x220
A,мм
218.1
Диапазон рабочих температур среды/стенки
от-196 до+225C
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H2''5/8
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1''3/8
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L2
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L2
Вместимость канала Q3Q4, л
9.135
Вместимость канала Q1Q2, л
9.0335
Масса теплообменника (нетто), кг
37.26
Модель
RD-095-90-4,5-HQ
Наличие дистрибьютора
есть
Количество контуров
один
Тип рабочей среды
негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
Пробное давление, бар
67.5
Рабочее давление, бар
45
Расчетное давление, бар
45
Количество пластин
90
Группы сред согласно ТР ТС 032
Газы и жидкости 1 и 2 группы опасности
