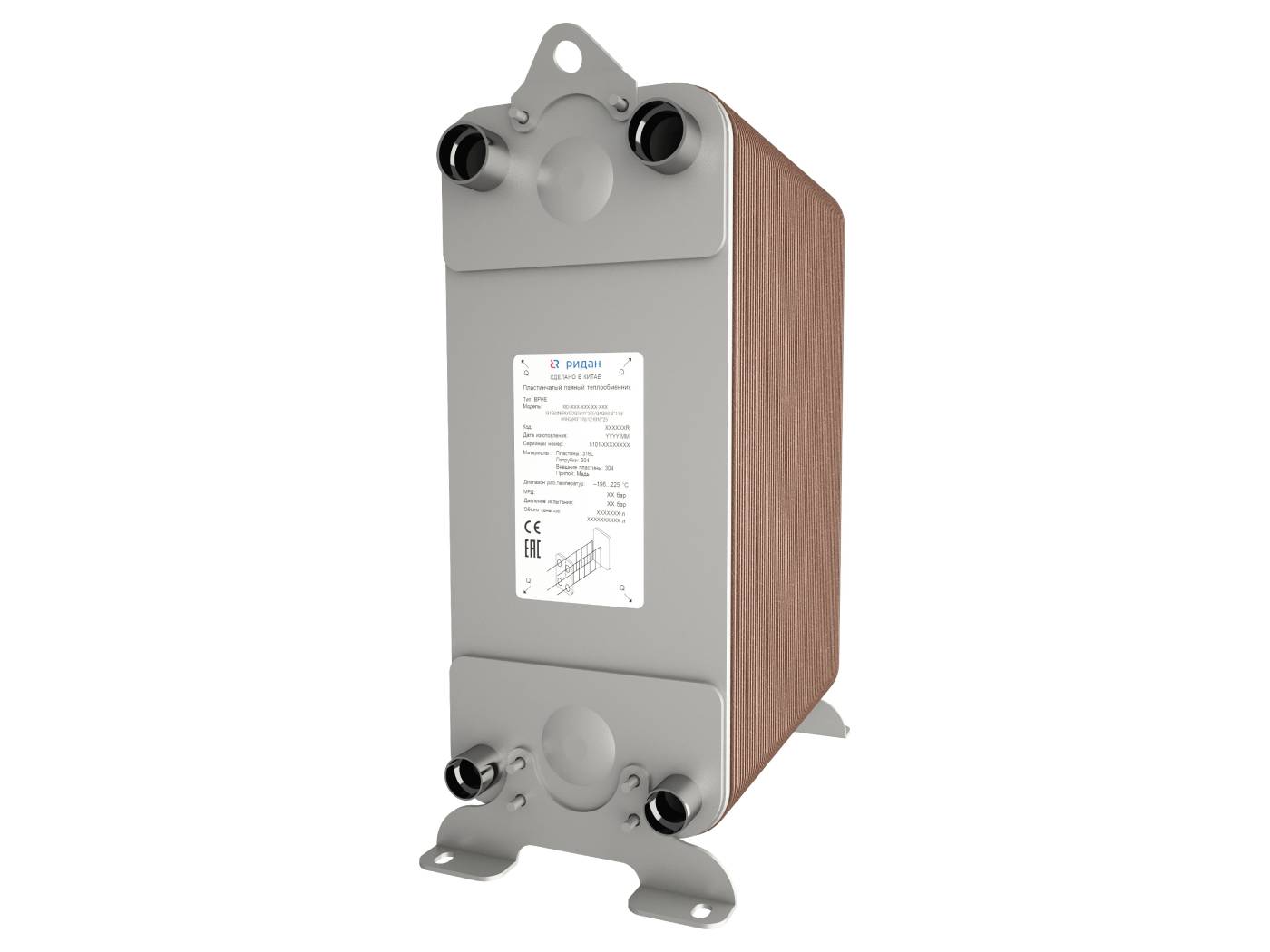

Ридан 111B0482R — Теплообменник пластинчатый паяный BPHE_RD-210-134-4,5-HDQ
Характеристики
Климатическое исполнение
УХЛ 4
Габаритные размеры (ВхШхГ), мм
739x322x357,74
A,мм
357.74
Диапазон рабочих температур среды/стенки
от-196 до+225C
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H3''1/8
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1''3/8
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
N1/2
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
N1/2
Масса теплообменника (нетто), кг
107.48
Модель
RD-210-134-4,5-HDQ
Наличие дистрибьютора
есть
Количество контуров
два
Тип рабочей среды
негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
Пробное давление, бар
67.5
Рабочее давление, бар
45
Расчетное давление, бар
45
Количество пластин
134
Группы сред согласно ТР ТС 032
Жидкости 1 и 2 группы опасности, газы 2 группы опасности
Вместимость канала H1H2, л
16.75
Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
Т88,9
Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
Т88,9
Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H3''1/8
Вместимость канала Q3Q6/Q5Q4, л
16.625
Присоединительный штуцер Q5 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1''3/8
