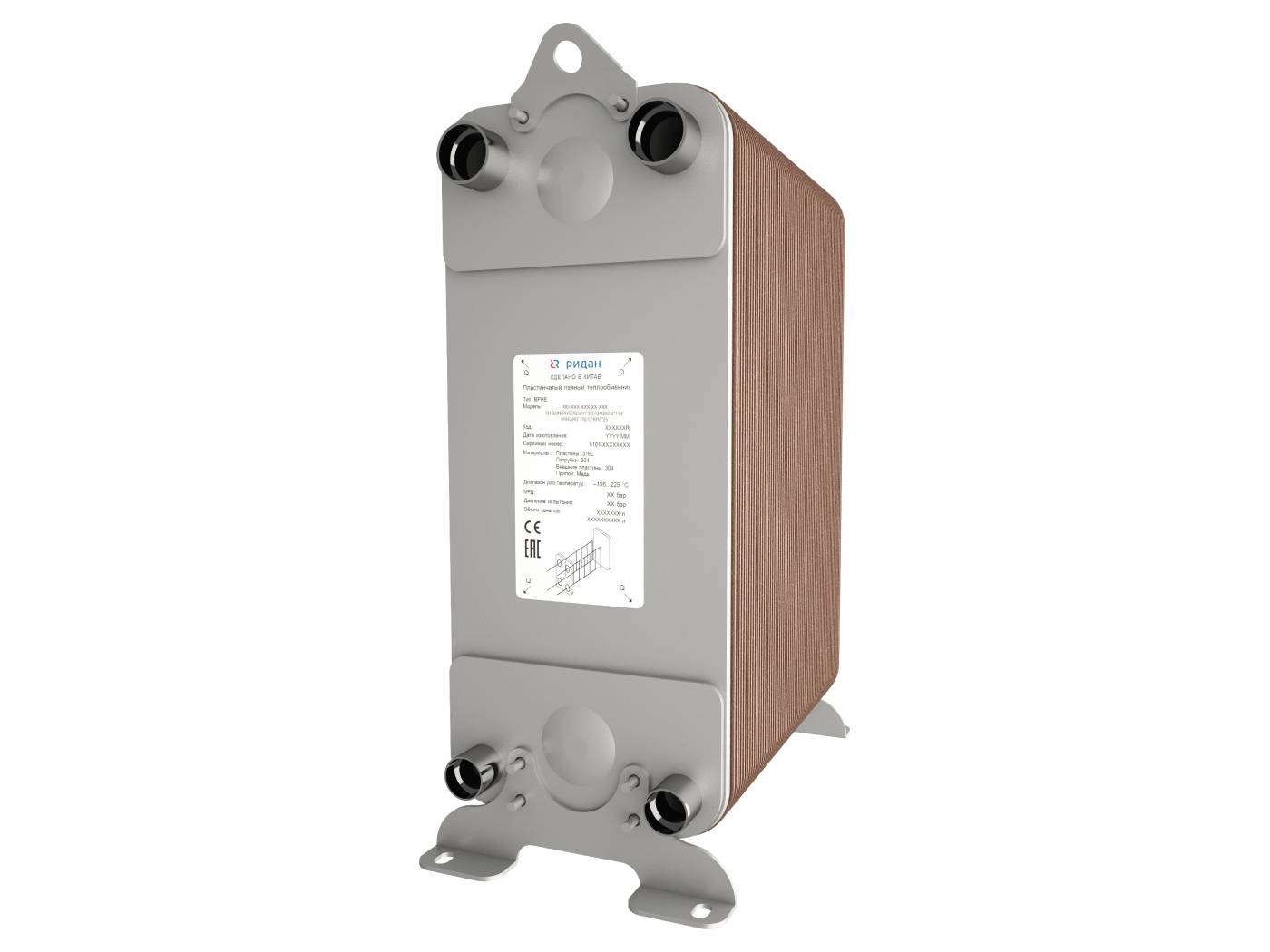

Ридан 111B0502R — Теплообменник пластинчатый паяный BPHE_RD-210-120-4.5-HQ
Характеристики
Климатическое исполнение
УХЛ 4
Габаритные размеры (ВхШхГ), мм
739x322x321,2
A,мм
321,2
Диапазон рабочих температур среды/стенки
от-196 до+225C
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1''3/8
Масса теплообменника (нетто), кг
97,4
Модель
RD-210-120-4,5-HQ
Наличие дистрибьютора
есть
Количество контуров
один
Тип рабочей среды
ГХФУ, ХФУ, ГФУ, ГФО и природные хладагенты не вступающие в реакцию с медью, технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
Пробное давление, бар
67,5
Рабочее давление, бар
45
Расчетное давление, бар
45
Количество пластин
120
Группы сред согласно ТР ТС 032
Жидкости 1 и 2 группы опасности, газы 2 группы опасности
Вместимость канала H1H2, л
15
Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
Т88,9
Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
Т88,9
Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H3''1/8
Вместимость канала Q3Q6/Q5Q4, л
14,875
Документация
Паспорт
Руководство
Сертификат
2D Чертеж
