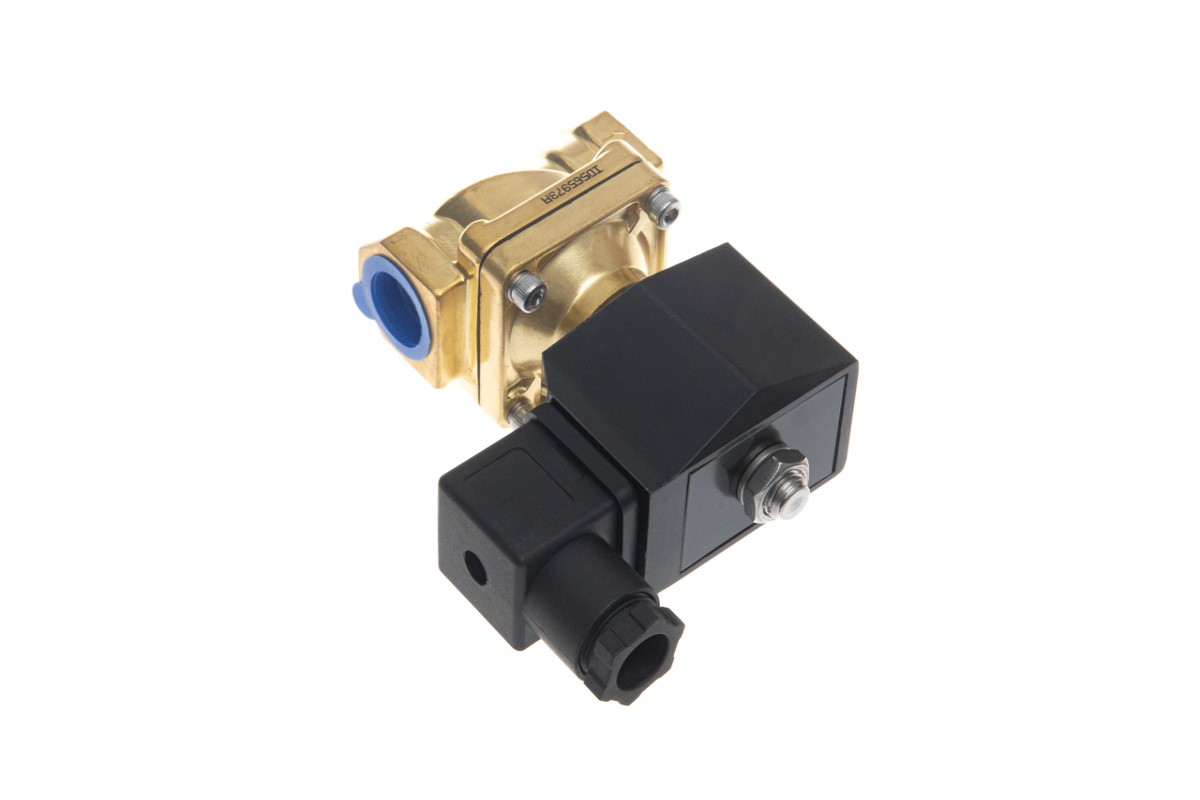

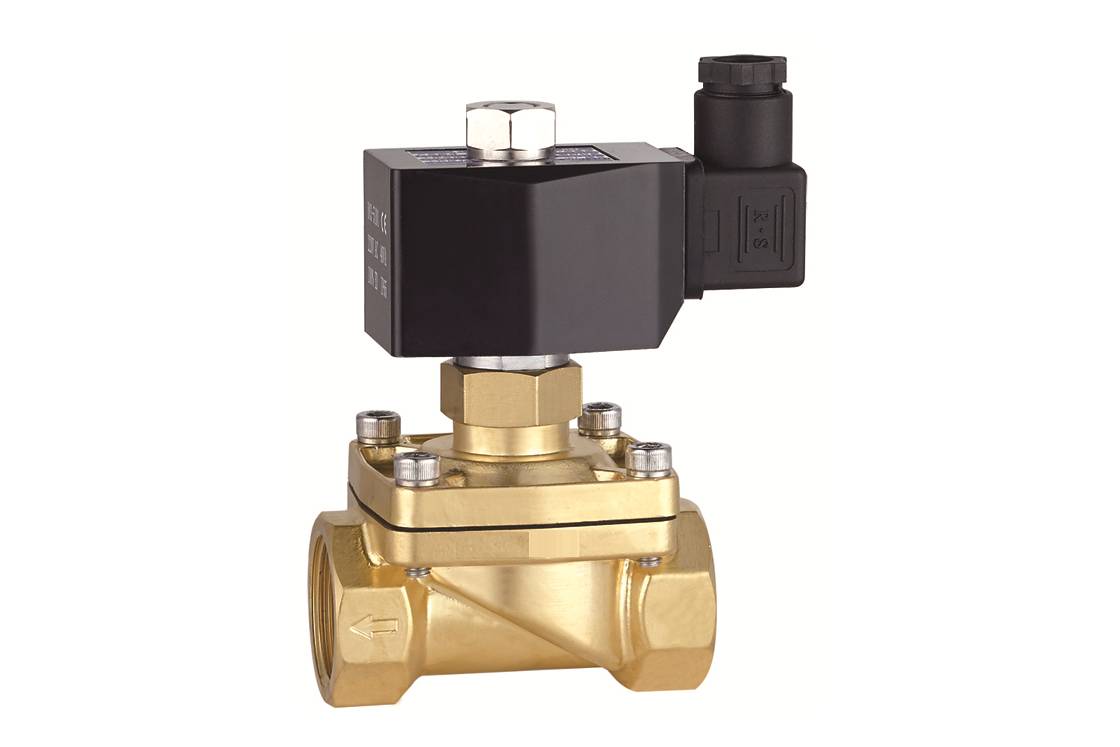

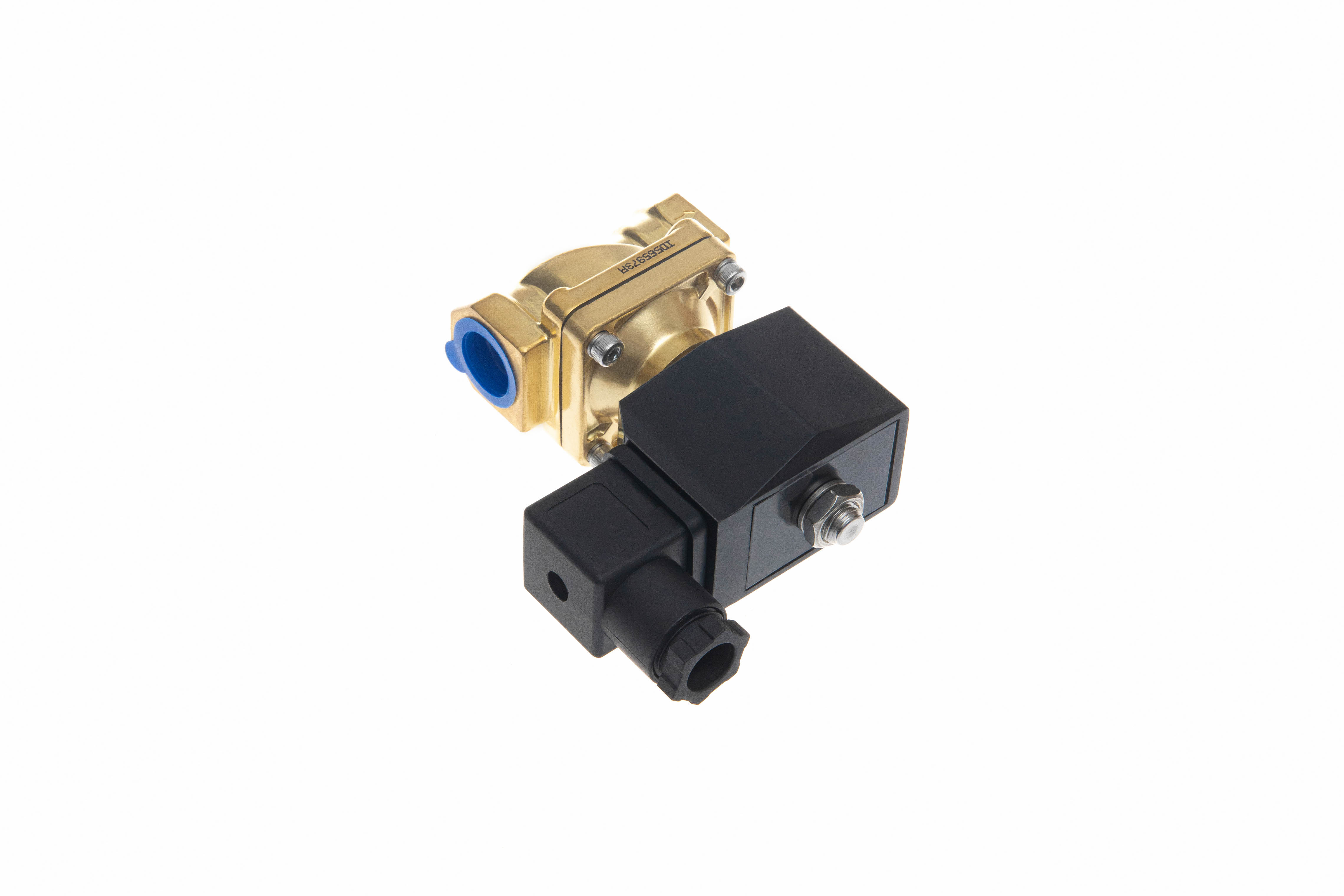

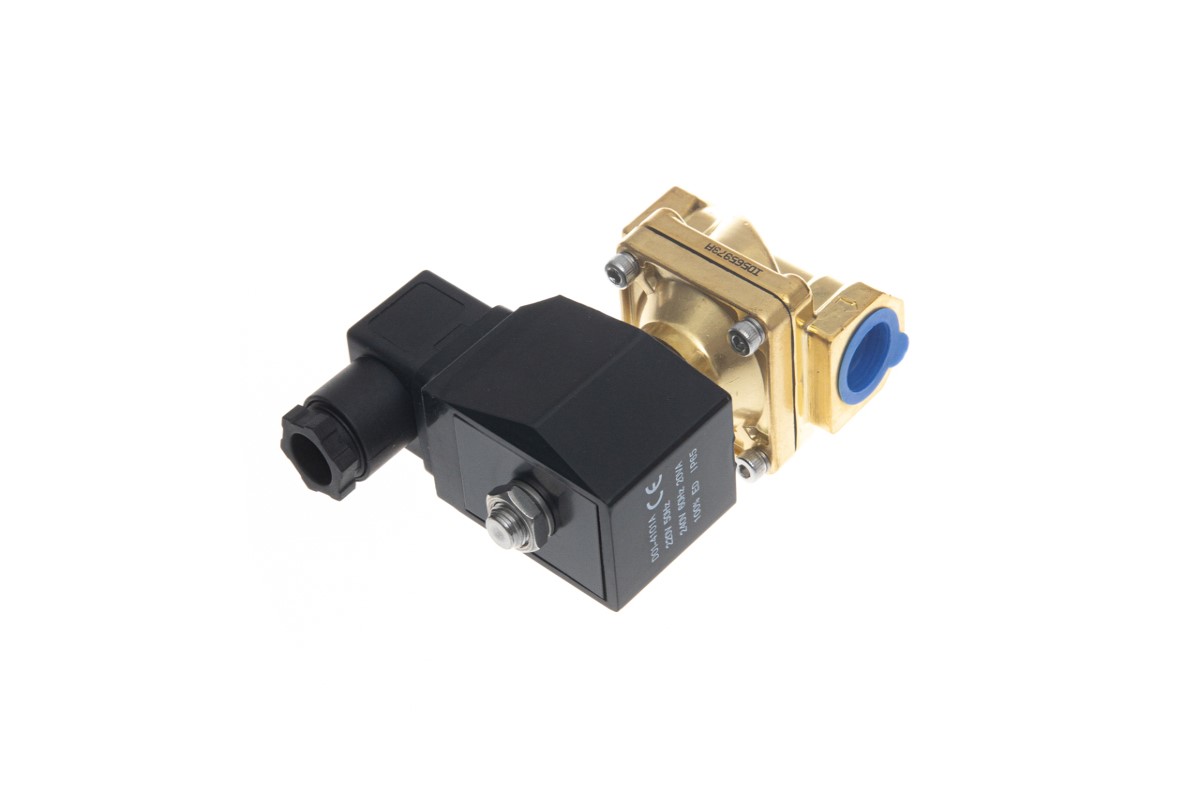

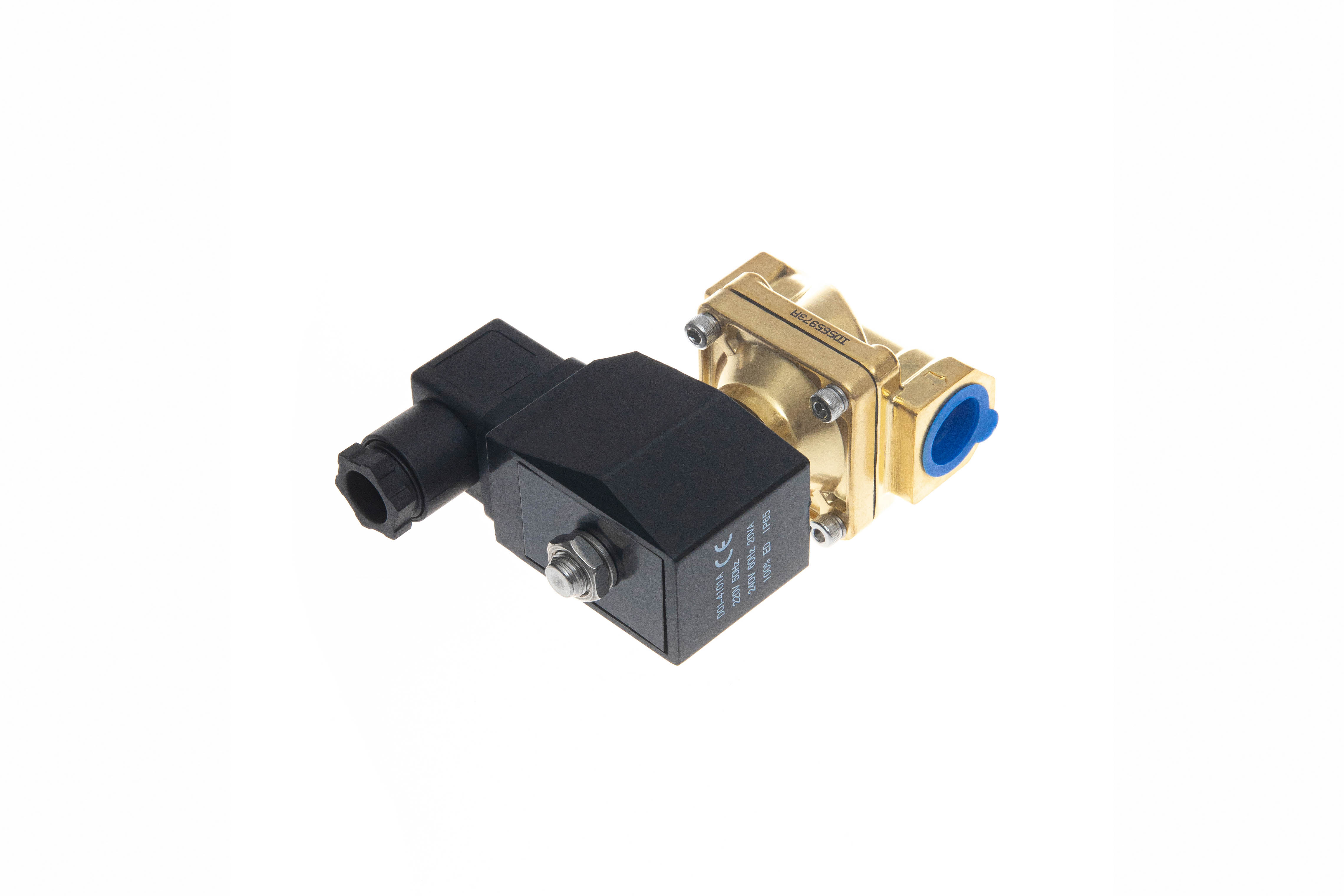

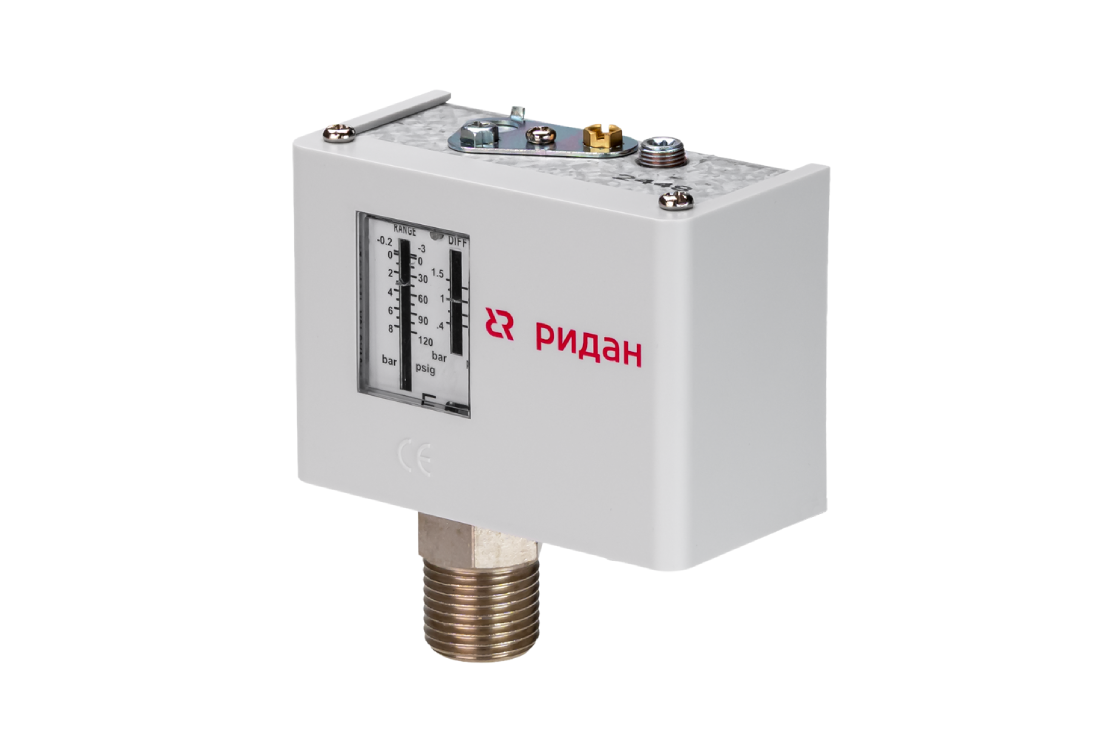

Ридан 333U3515R — Комплект КИПиА для подпитки: реле давления KPI35R G ½ и электромагнитный клапан EV252WR G ½
Характеристики
Рабочая среда
вода и др.нейтральные среды
Температура рабочей среды, °С
-20°C … +120°C, -20..130 °C
Температура окружающей среды, °С
-40°C … +65°C (на короткий период до +80°C)
Материал корпуса
Латунь
B, мм
45
Пружина клапана
Нержавеющая сталь
Материал уплотнения
EPDM
Пружина
нержавеющая сталь
Класс защиты
IP65, IP 30 при монтаже на плоскую поверхность и закрытых неиспользуемых отверстий, IP 44 при соблюдении условий для IP 30 и установке верхней крышки
Функция
Нормально закрытый
Мощность катушки
20 BA
А, мм
60
Максимальное рабочее давление, бар
10
Напряжение питания катушки
230 В, 50 Гц
Тарелка клапана
EPDM
Трубка якоря
нержавеющая сталь
Якорь / стопорная трубка
нержавеющая сталь
Время полного закрытия (ориентировочно), мс
1000-2000
Время полного открытия (ориентировочно), мс
400-1600
Максимальная вязкость, cSt
20
Штекер в комплекте
DIN 43650-A
Перепад давления, мин-макс, бар
0-10
Ду, мм
15
Присоединение
G 1/2
С, мм
101
Кольцевое уплотнение
EPDM
Диапазон настройки уставки, бар
-0.2 – 7,5
Дифференциал, бар
0,7 – 4
Сброс
Автоматический
Масса нетто, кг
0,3
Кабельный ввод
Уплотняемый ввод для кабелей диаметром 6 - 14 мм
Максимальная допустимая электрическая нагрузка на контактную группу
20A, 120VAC; 10 A, 240VAC; 8A, 24VDC
Сухой перикидной контакт типа
SPDT
Технологическое присоединение
G ½
Максимальное рабочее давление PB, бар
17
Комплект поставки
Реле давления, кронштейн, 2 винта, верхняя крышка IP 44
Kv, м³/ч
3
Вес, кг
0,7
Тип чувствительного элемента датчика
Сильфон
Документация
Сертификат
Каталог
Техническое описание
