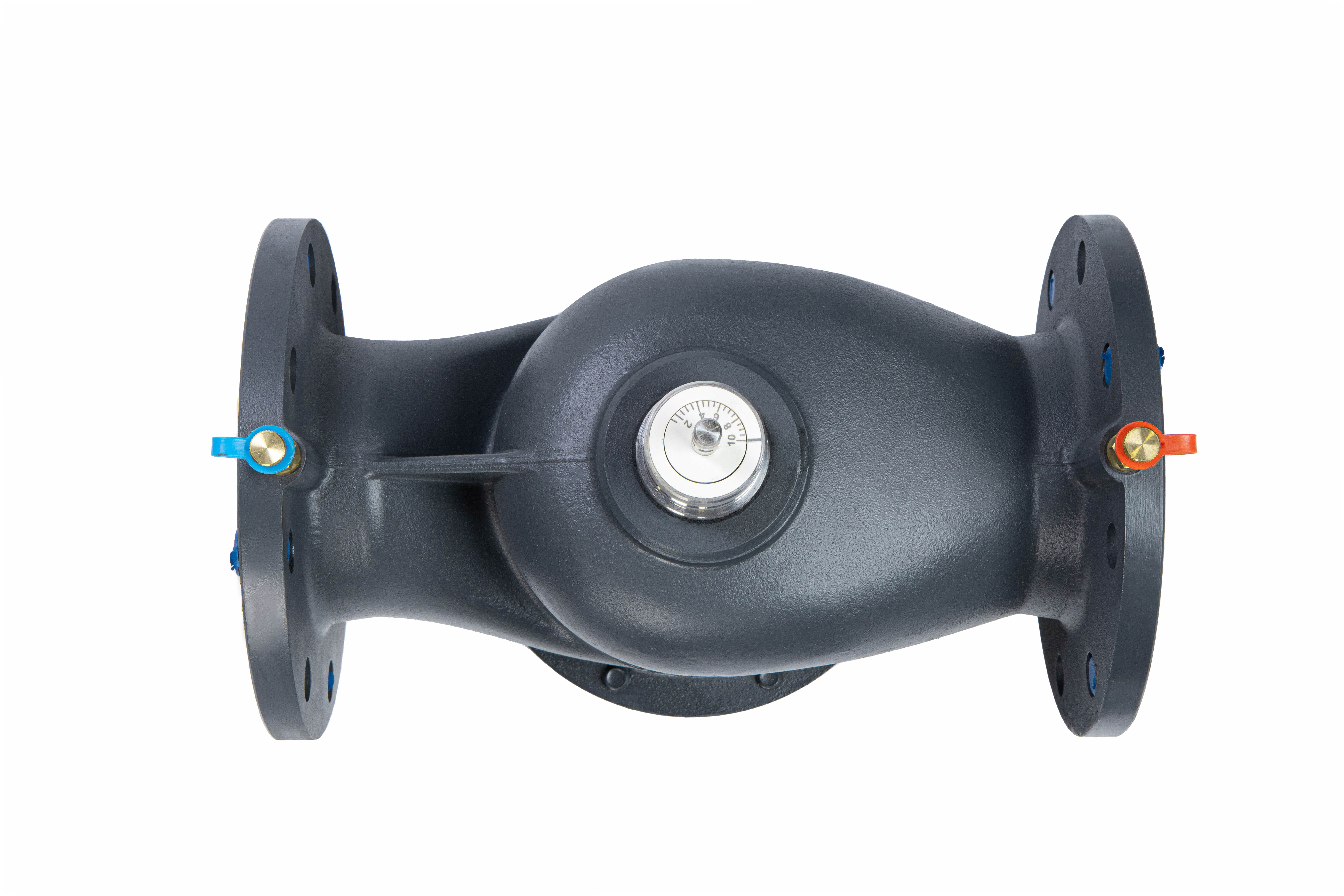

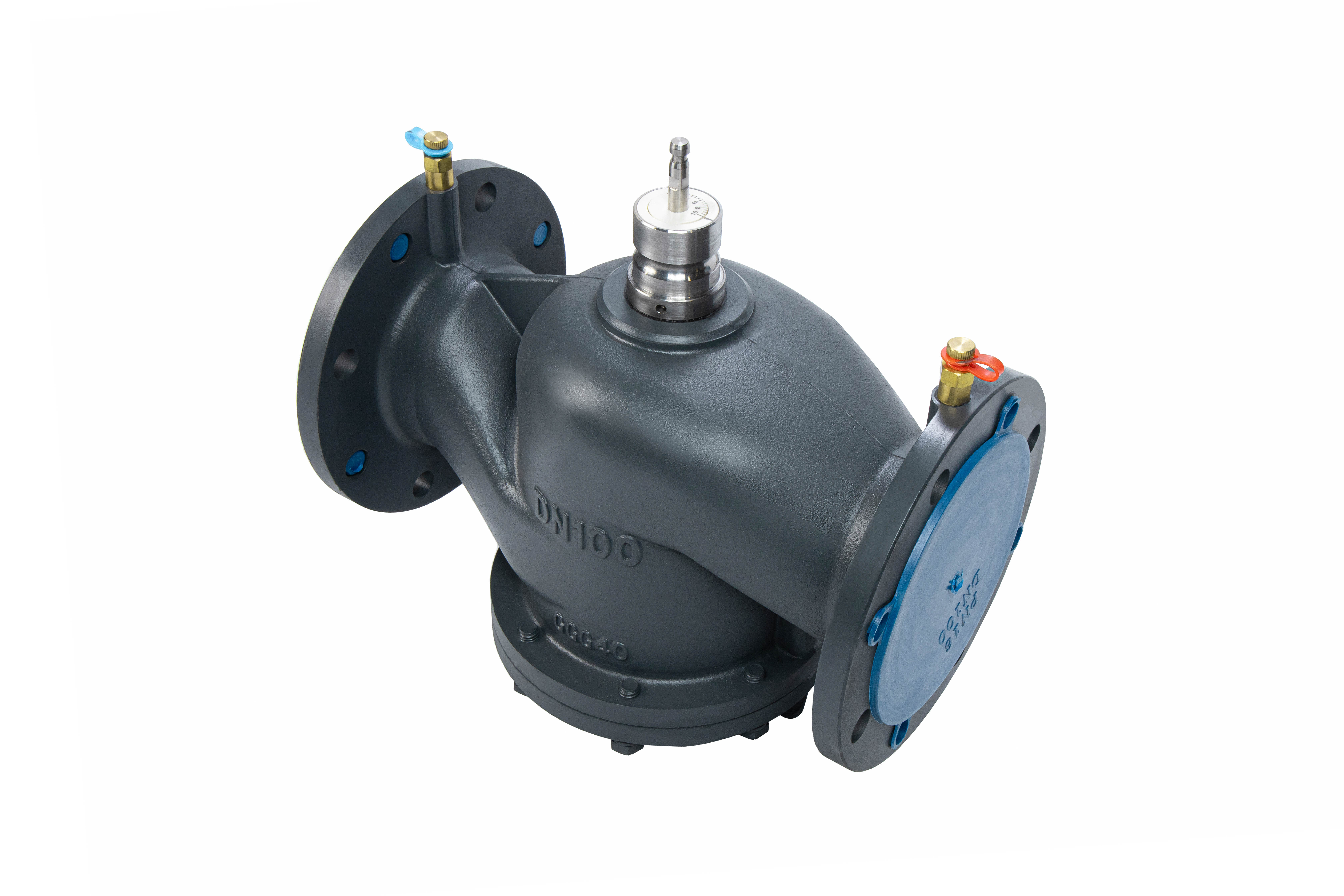

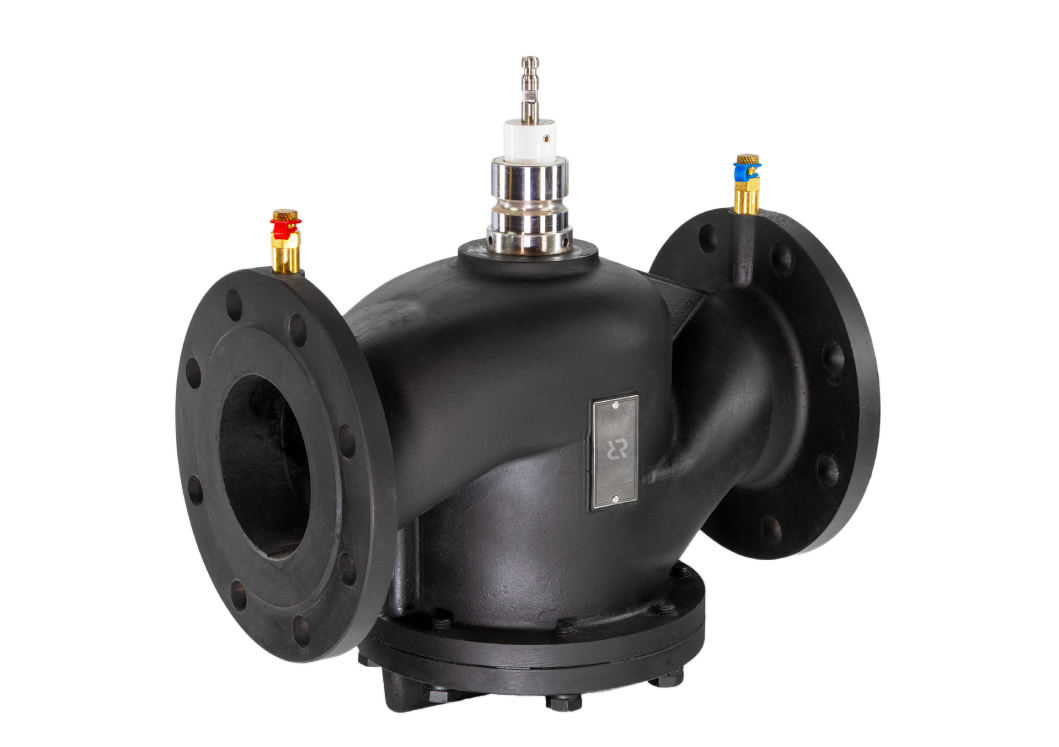

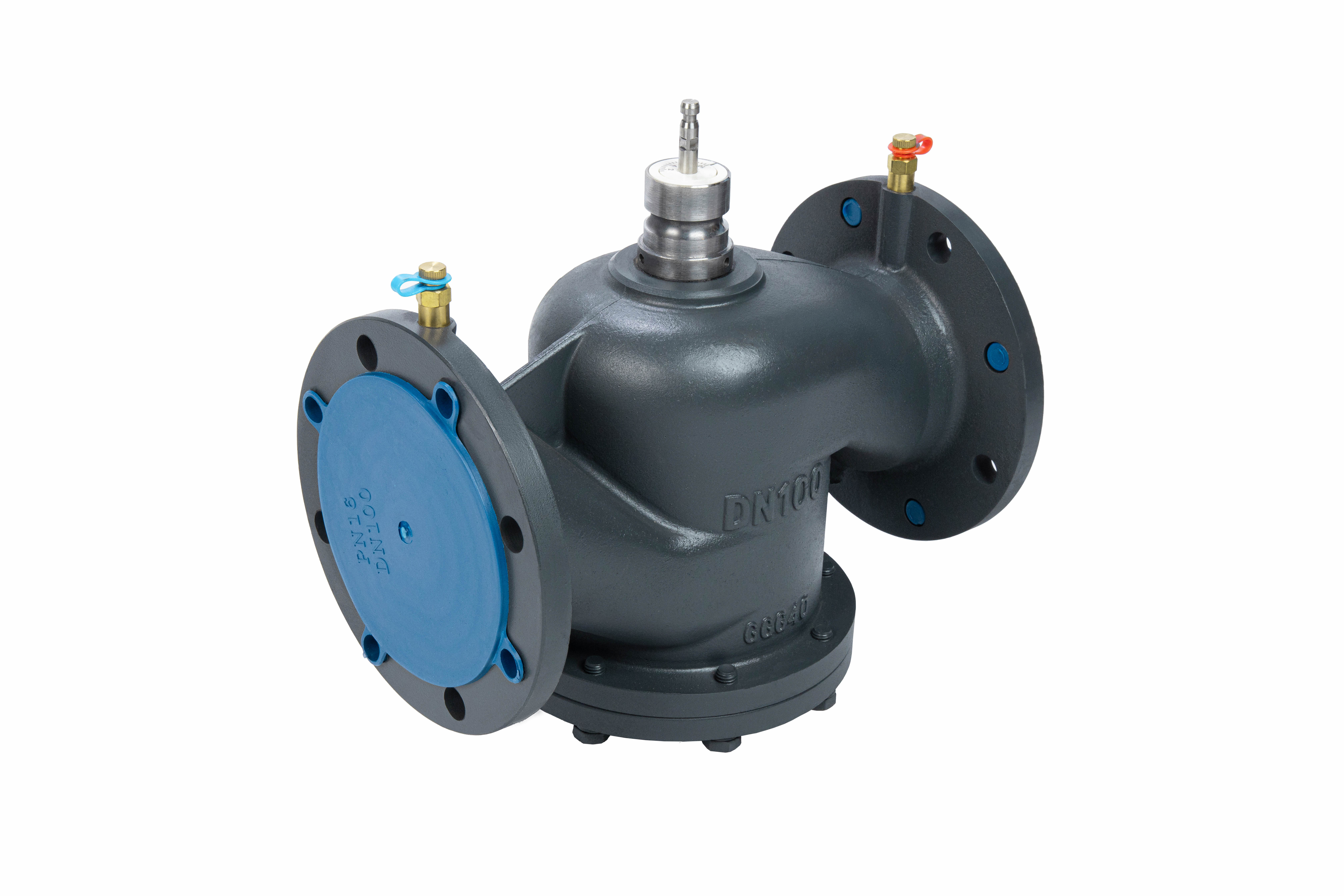

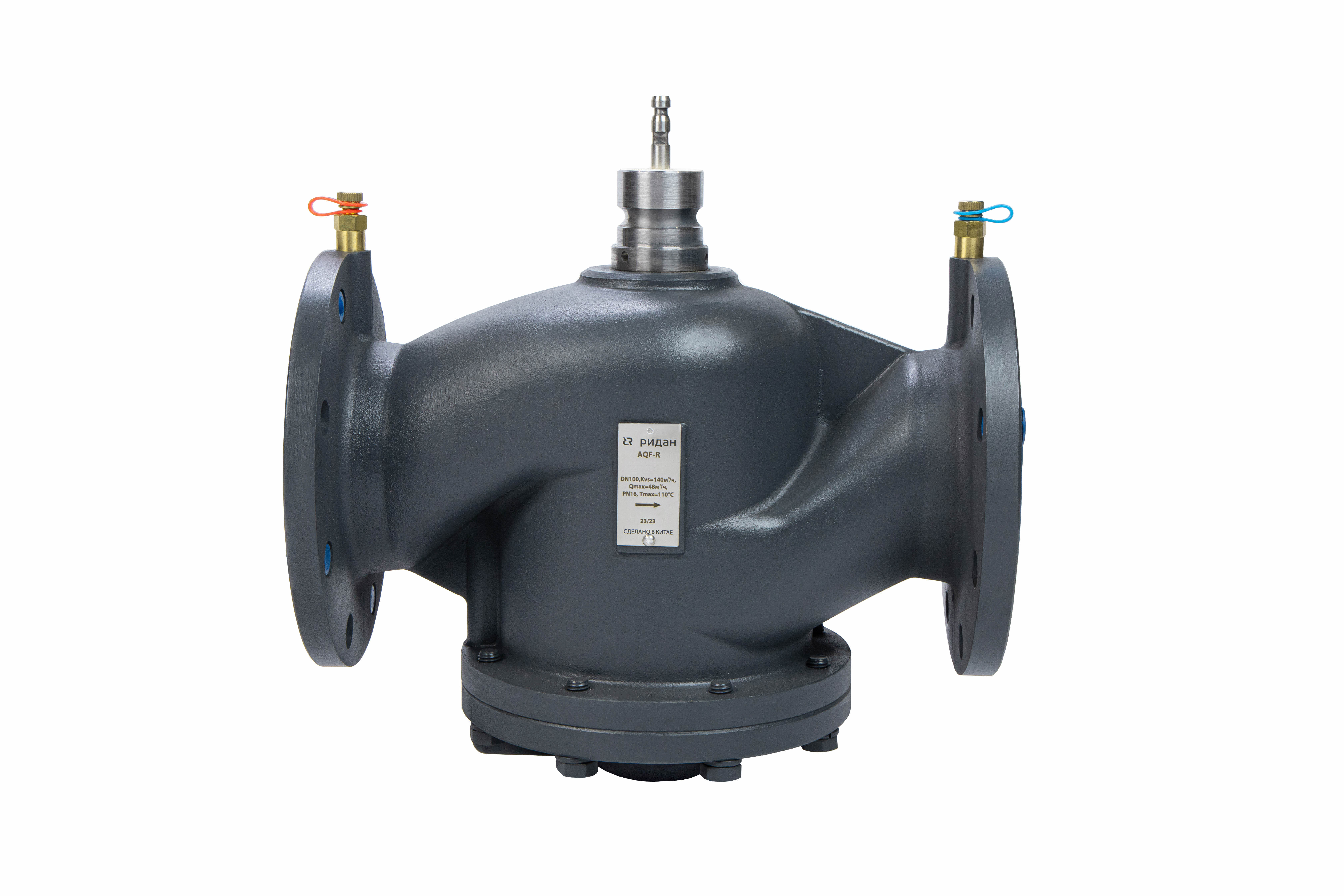

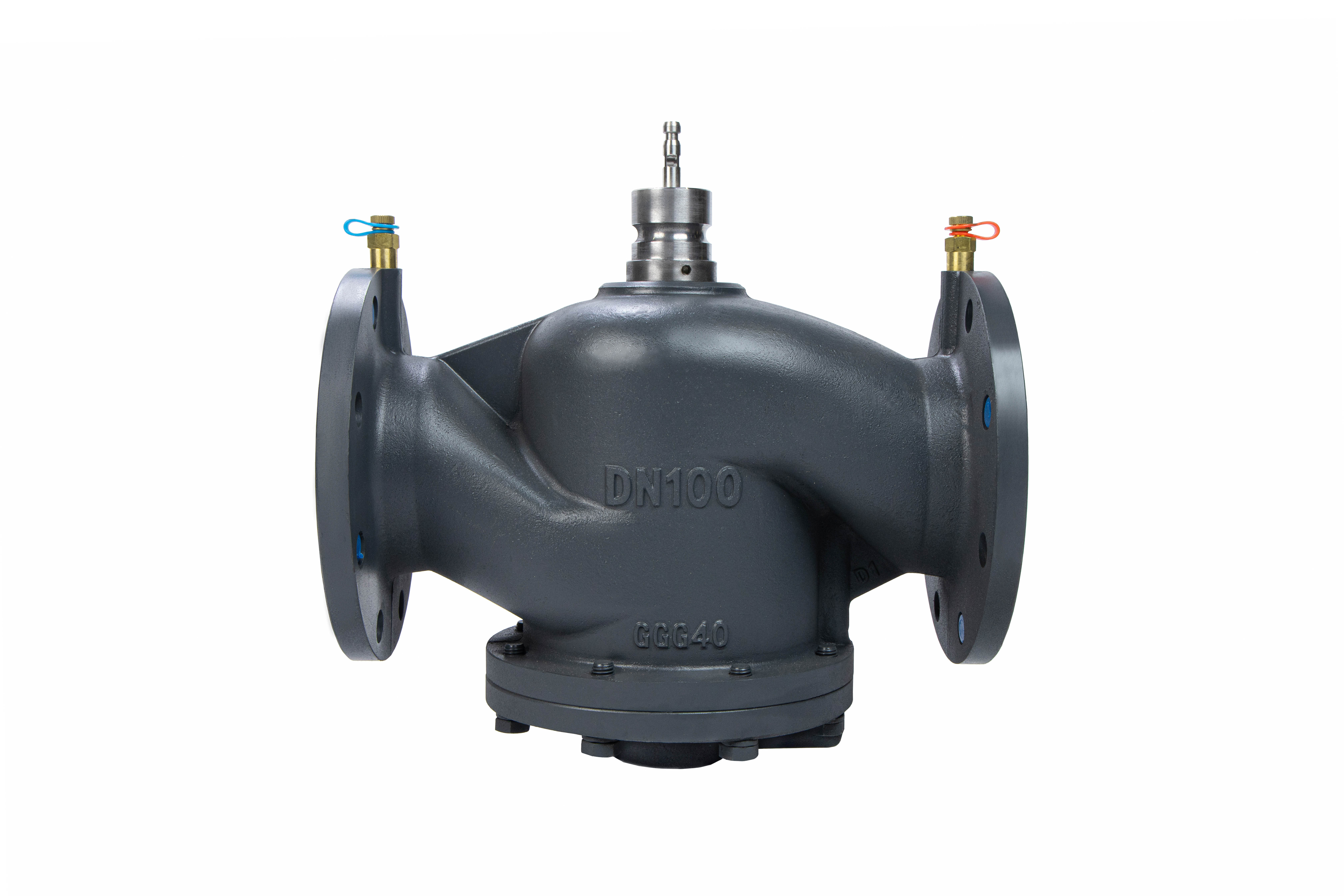

Ридан AQF-R 003Z1975R DN100 — комбинированный балансировочный клапан, с ниппелями, фланцевый
Характеристики
Рабочая среда
Вода и водные растворы гликолей до 50%
Температура рабочей среды, °С
110
L, мм
350
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
100
Герметичность затвора (объем протечки/класс герметичности)
не более 0.01% от Qmax (перекрытие только с приводом)
Вес, кг
43
К, мм
180
D,мм
220
Максимально допустимый перепад давлений, бар
4
Материал конуса регулятора перепад давления
Нержавеющая сталь
Материал седла регулирующего клапана
Нержавеющая сталь
Материал конуса регулирующего клапана
Нержавеющая сталь
Материал мембранного элемента
EPDM
Материал уплотнительных колец
EPDM
Материал корпуса клапана
Ковкий чугун
Материал пружин
Нержавеющая сталь
Болты
8xM16
Н, мм
296
Номинальный расход при настройке 100%, м³/ч
48
H (шток), мм
66
Диапазон настройки расхода, %
30-100
Минимальный перепад требуемый для работы клапана, бар
0.3
H5, мм
111
