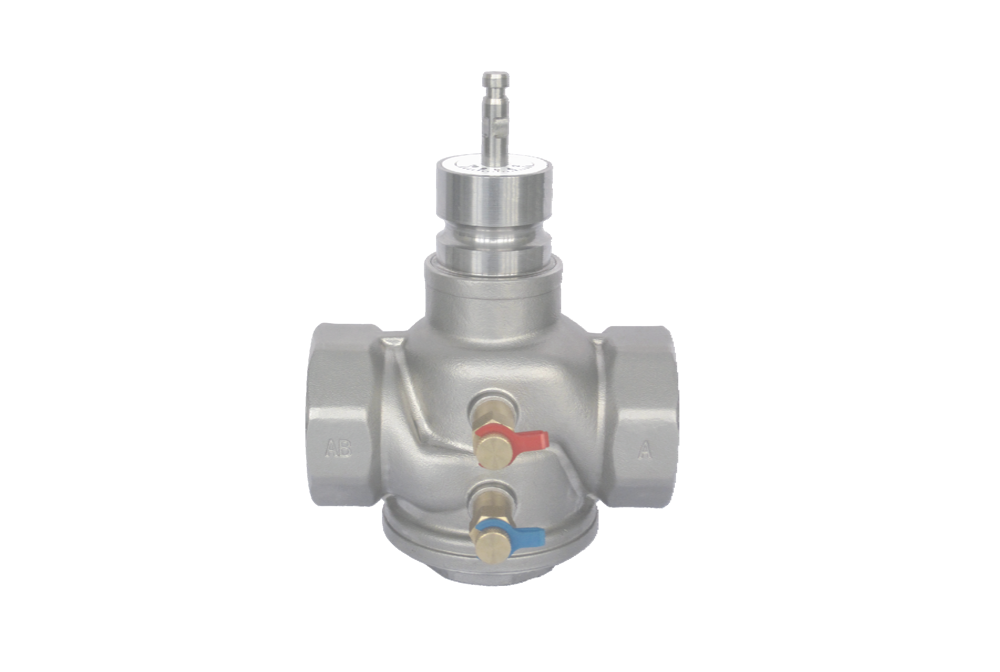

Ридан AQT-R 003Z1971R DN50 — Комбинированный балансировочный клапан с ниппелями, резьбовой
Описание
Современный комбинированный балансировочный клапан AQT-R 003Z1971R от компании Ридан представляет собой высокотехнологичное устройство для точной гидравлической балансировки и ограничения расхода в системах отопления и охлаждения. Модель DN50 разработана для работы в магистральных контурах и обеспечивает стабильность работы всей системы.
Характеристики
Рабочая среда
Вода и водные растворы гликолей до 50%
Температура рабочей среды, °С
110
L, мм
140
Номинальное давление (PN), бар
25
Номинальный диаметр (DN), мм
50
Вес, кг
3
Максимально допустимый перепад давлений, бар
4
Материал конуса регулятора перепад давления
Нержавеющая сталь
Материал седла регулирующего клапана
Нержавеющая сталь
Материал конуса регулирующего клапана
Нержавеющая сталь
Материал мембранного элемента
EPDM
Материал уплотнительных колец
EPDM
Материал корпуса клапана
Нержавеющая сталь
Материал пружин
Нержавеющая сталь
Н, мм
126
Номинальный расход при настройке 100%, м³/ч
10
H (шток), мм
66
Диапазон настройки расхода, %
30-100
Минимальный перепад требуемый для работы клапана, бар
0,3
H5, мм
65
W2, мм
121
W,мм
89
Документация
Паспорт
Руководство
Сертификат
2D Чертеж
3D Чертеж
Письмо о замене
Техническое описание
