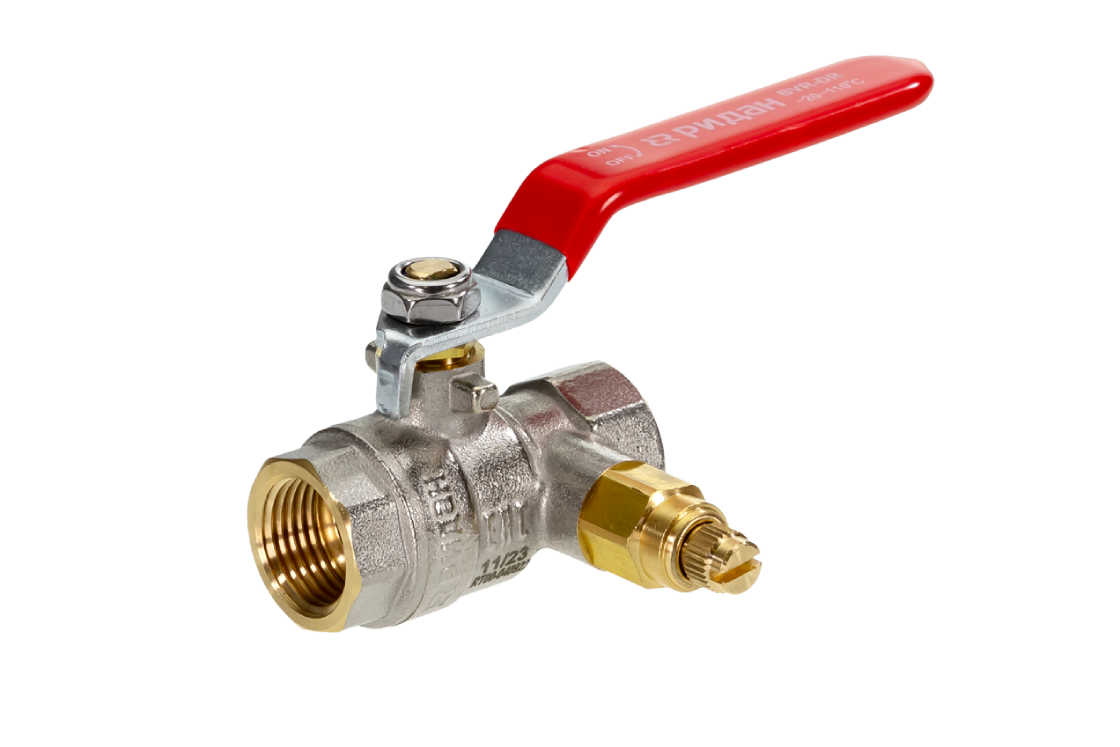

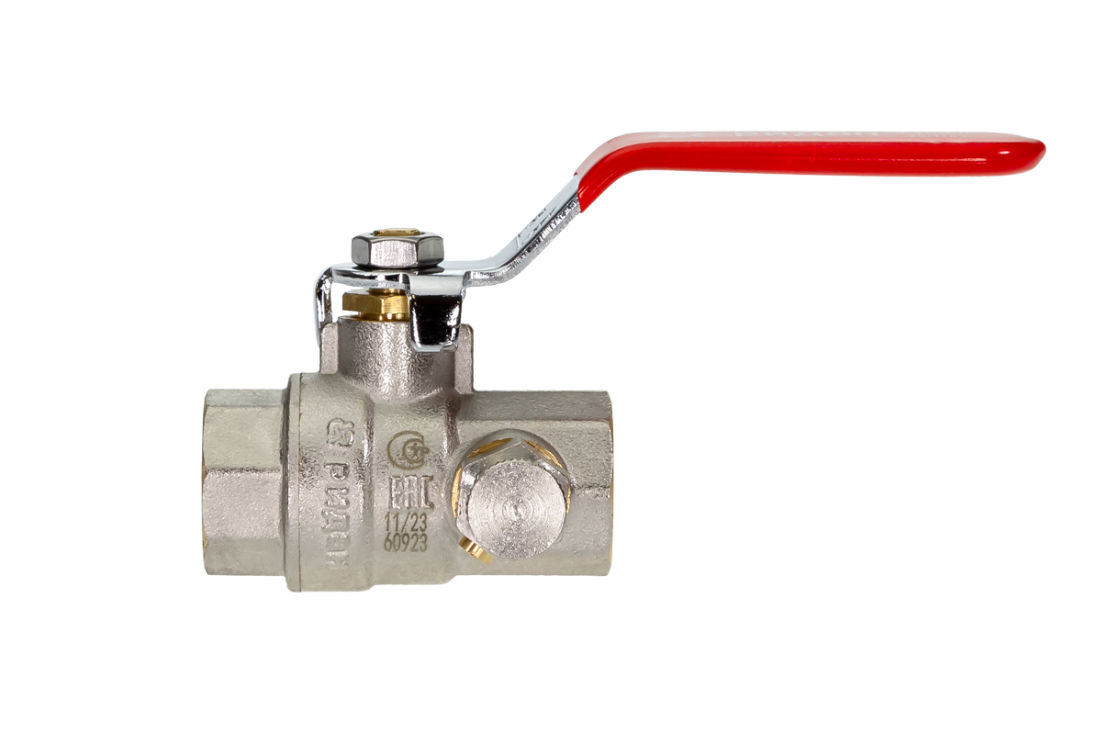

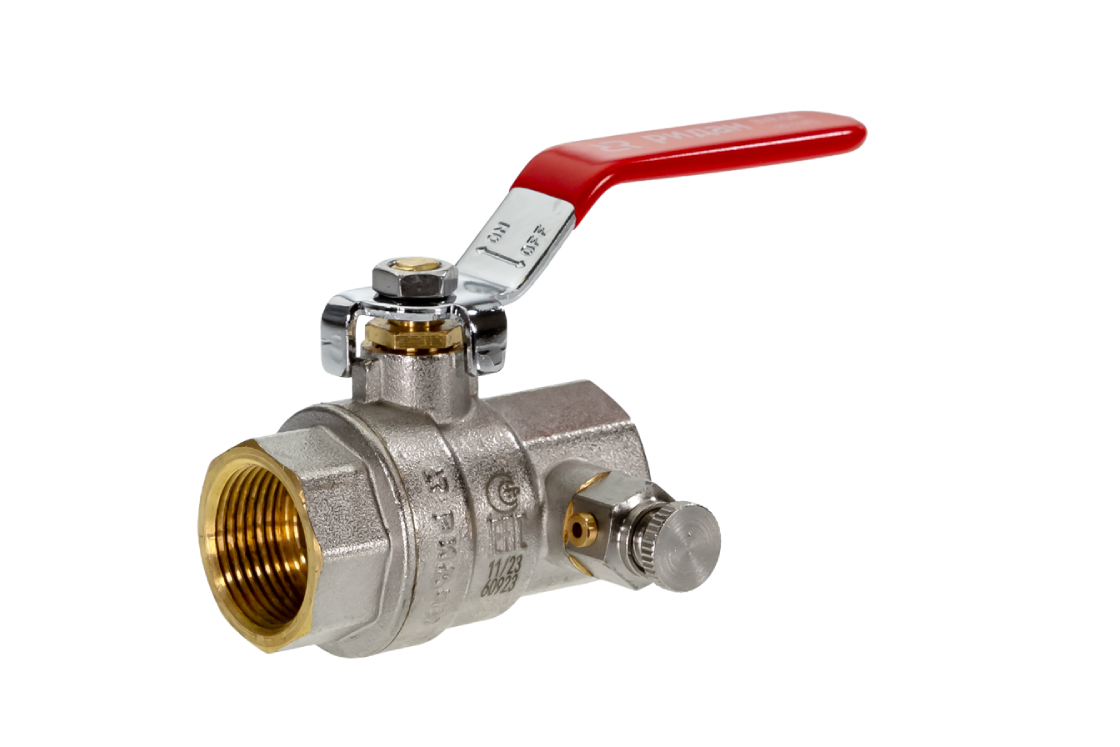

Ридан BVR-DR 065B8319RG — Кран шаровой ГОСТ59553-2021 PN40 DN32 с внутренней резьбой и спускным элементом; Т -20 °С...+110 °С; материал корпуса латунь

Характеристики

G, мм:

105 (1) 141 (2)

Рабочая среда:

вода и водогликолевые смеси

Температура рабочей среды, °С:

-20..110

Материал корпуса:

латунь ЛС58-2

Герметичность затвора (объем протечки / класс герметичности):

А по ГОСТ 9544-2015

D, мм:

17,3

L, мм:

86

Смотреть все

Категории

Шаровые краны BVR-DR ГОСТ

Артикул: 065B8319RG

На складе

27 780,35 T

0 T

- 0%

Экономия -27 780,35 T

Количество:

мин. 1

В КОРЗИНУ

Характеристики

G, мм

105 (1) 141 (2)

Рабочая среда

вода и водогликолевые смеси

Температура рабочей среды, °С

-20..110

Материал корпуса

латунь ЛС58-2

Герметичность затвора (объем протечки / класс герметичности)

А по ГОСТ 9544-2015

D, мм

17,3

L, мм

86

Масса, кг, не более

0,733

Номинальное давление (PN), бар

40

Номинальный диаметр (DN), мм

32 (ГОСТ 28338)

Присоединение к трубопроводу

внутренняя резьба по UNI ISO 228/1

B, мм

35

Пропускная способность Kvs, м³/ч

84

Исполнение

латунный полнопроходной со спускным элементом

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5PN

Длина (L), мм

86

Материал шара

латунь ЛС58-2

Размер присоединительной резьбы, дюймы

1,25

Допустимая концентрация гликоля

0,5

Пробное давление, бар

1,5PN (ГОСТ 356)

Рабочее давление, бар

40 (ГОСТ 356)

S, мм

47

Материал штока

латунь ЛС58-2 (1) латунь ЛС59 (2)

Управление

Рукоятка

Уплотнение шара

тефлон PTFE

Максимальный момент затяжки при монтаже, Усилие- Нм

150

Уплотнение штока

PTFE

Материал гайки

Коррозионностойкая Сталь 304

Документация

Сертификат

• РОСС RU С-CN.АД85.В.00552_24.pdf
• ЕАЭС N RU Д-CN.РА05.В.13068_24.pdf

3D Чертеж

• 065B8319R 3D модель шарового крана BVR-DR DN32 PN40.STEP

Письмо о замене

• Замена кодов для латунных шаровых кранов ГОСТ Ридан тип BVR-DR.pdf

BIM модель

• Каталог балансировочных клапанов Ридан.rnp
• BVR-DR_Кран шаровой ГОСТ полнопроходной со спускным элементом.rfa

Каталог

• RC.HE.88.03 Каталог Оборудование для водоснабжения.pdf
• Каталог Трубопроводная арматура НЕ.16.06 Ридан.pdf

Техническое описание

• Шаровые латунные краны.pdf
