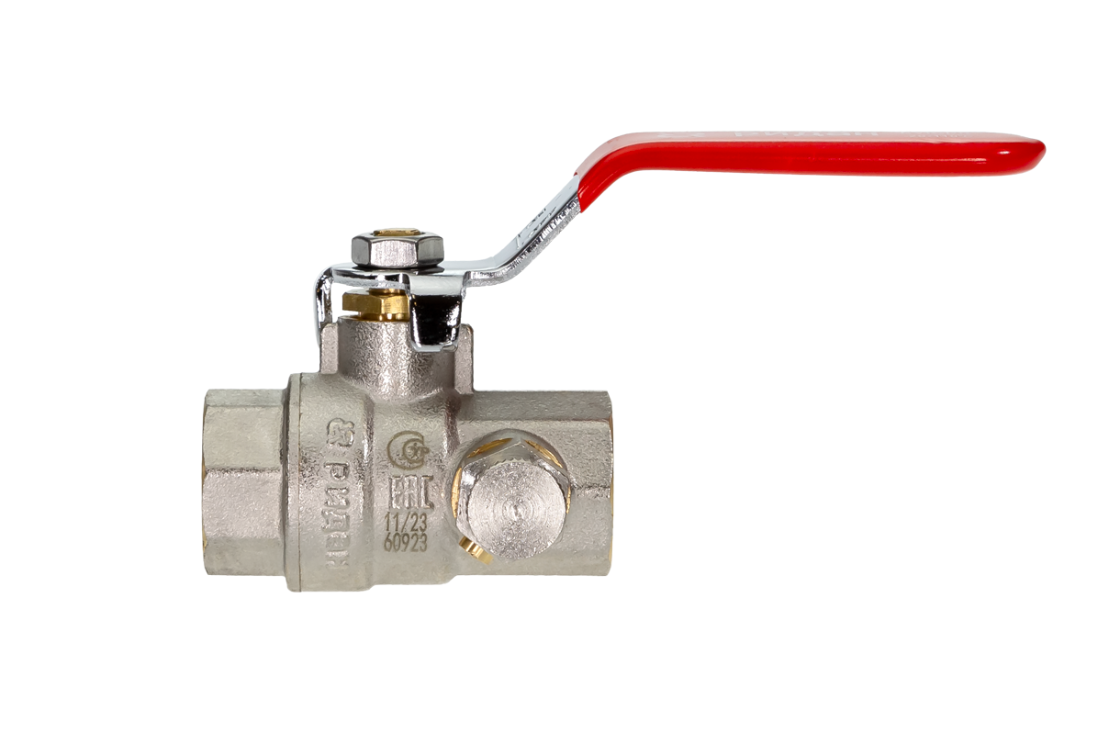

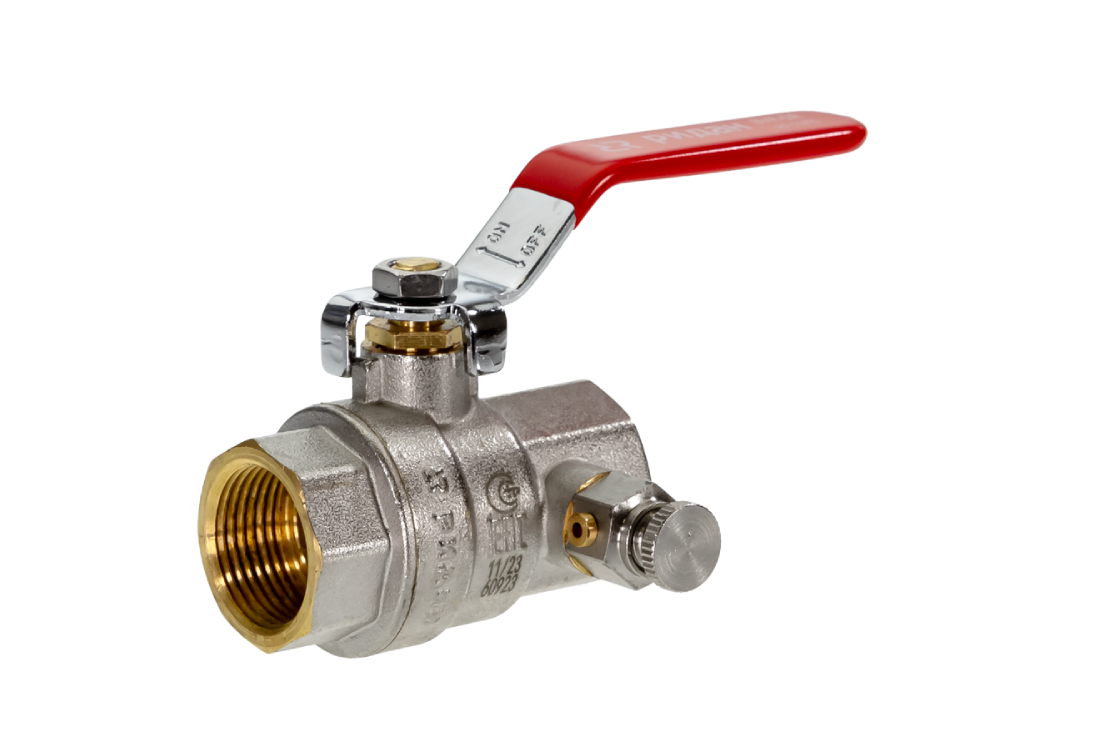

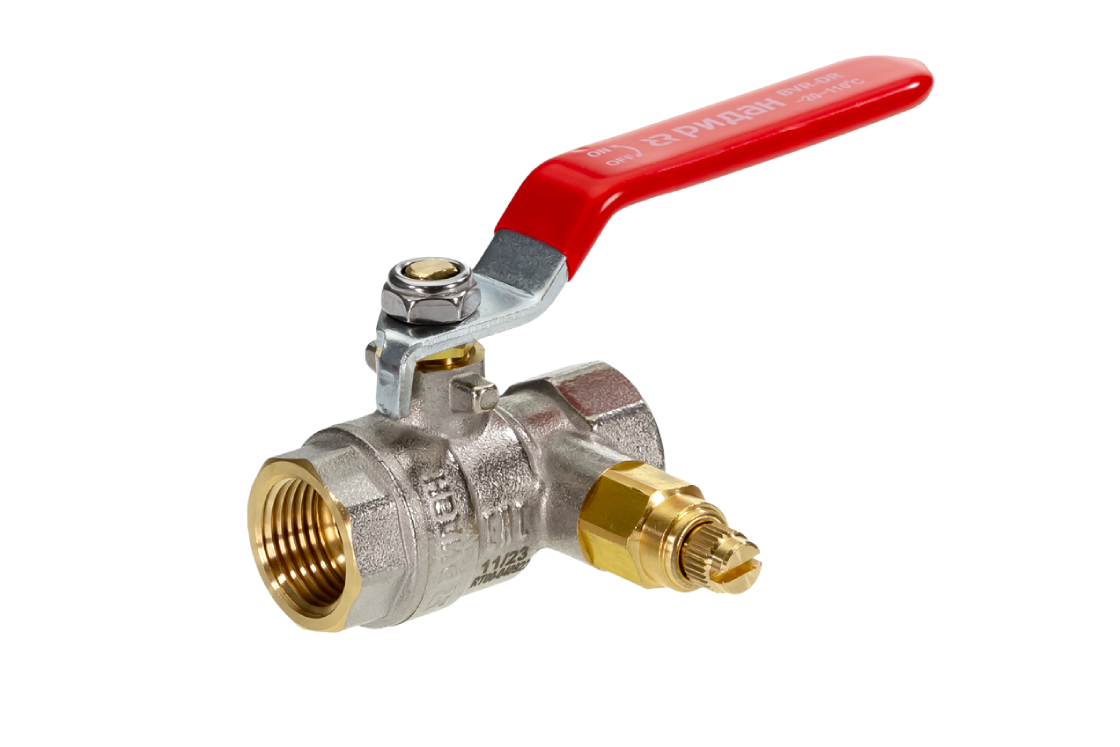

Ридан BVR-DR 065B8321RG — Кран шаровой ГОСТ59553-2021 PN40 DN50 с внутренней резьбой и спускным элементом; Т -20 °С...+110 °С; материал корпуса латунь

Характеристики

G, мм:

157,5 (1) 166 (2)

Рабочая среда:

вода и водогликолевые смеси

Температура рабочей среды, °С:

-20..110

Материал корпуса:

латунь ЛС58-2

Герметичность затвора (объем протечки / класс герметичности):

А по ГОСТ 9544-2015

D, мм:

20 (1) 22 (2)

L, мм:

116

Смотреть все

Категории

Шаровые краны BVR-DR ГОСТ

Артикул: 065B8321RG

На складе

54 867,35 T

0 T

без НДС

- 0%

Экономия -54 867,35 T

Количество:

мин. 1

В КОРЗИНУ

Характеристики

G, мм

157,5 (1) 166 (2)

Рабочая среда

вода и водогликолевые смеси

Температура рабочей среды, °С

-20..110

Материал корпуса

латунь ЛС58-2

Герметичность затвора (объем протечки / класс герметичности)

А по ГОСТ 9544-2015

D, мм

20 (1) 22 (2)

L, мм

116

Масса, кг, не более

1,721 (1) 1,565 (2)

Номинальное давление (PN), бар

40

Номинальный диаметр (DN), мм

50 (ГОСТ 28338)

Присоединение к трубопроводу

внутренняя резьба по UNI ISO 228/1

B, мм

50

Пропускная способность Kvs, м³/ч

243

Исполнение

латунный полнопроходной со спускным элементом

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5PN

Длина (L), мм

116

Материал шара

латунь ЛС58-2

Размер присоединительной резьбы, дюймы

2

Допустимая концентрация гликоля

0,5

Пробное давление, бар

1,5PN (ГОСТ 356)

Рабочее давление, бар

40 (ГОСТ 356)

S, мм

66

Материал штока

латунь ЛС58-2 (1) латунь ЛС59 (2)

Управление

Рукоятка

Уплотнение шара

тефлон PTFE

Максимальный момент затяжки при монтаже, Усилие- Нм

230

Уплотнение штока

PTFE

Материал гайки

Коррозионностойкая Сталь 304

Документация

Сертификат

• ЕАЭС N RU Д-CN.РА05.В.13068_24.pdf
• РОСС RU С-CN.АД85.В.00552_24.pdf

3D Чертеж

• 065B8321R 3D модель шарового крана BVR-DR DN50 PN40.STEP

Письмо о замене

• Замена кодов для латунных шаровых кранов ГОСТ Ридан тип BVR-DR.pdf

BIM модель

• Каталог балансировочных клапанов Ридан.rnp
• BVR-DR_Кран шаровой ГОСТ полнопроходной со спускным элементом.rfa

Каталог

• RC.HE.88.03 Каталог Оборудование для водоснабжения.pdf
• RC.HE.16.07 Каталог Трубопроводная арматура.pdf

Техническое описание

• Шаровые латунные краны.pdf
