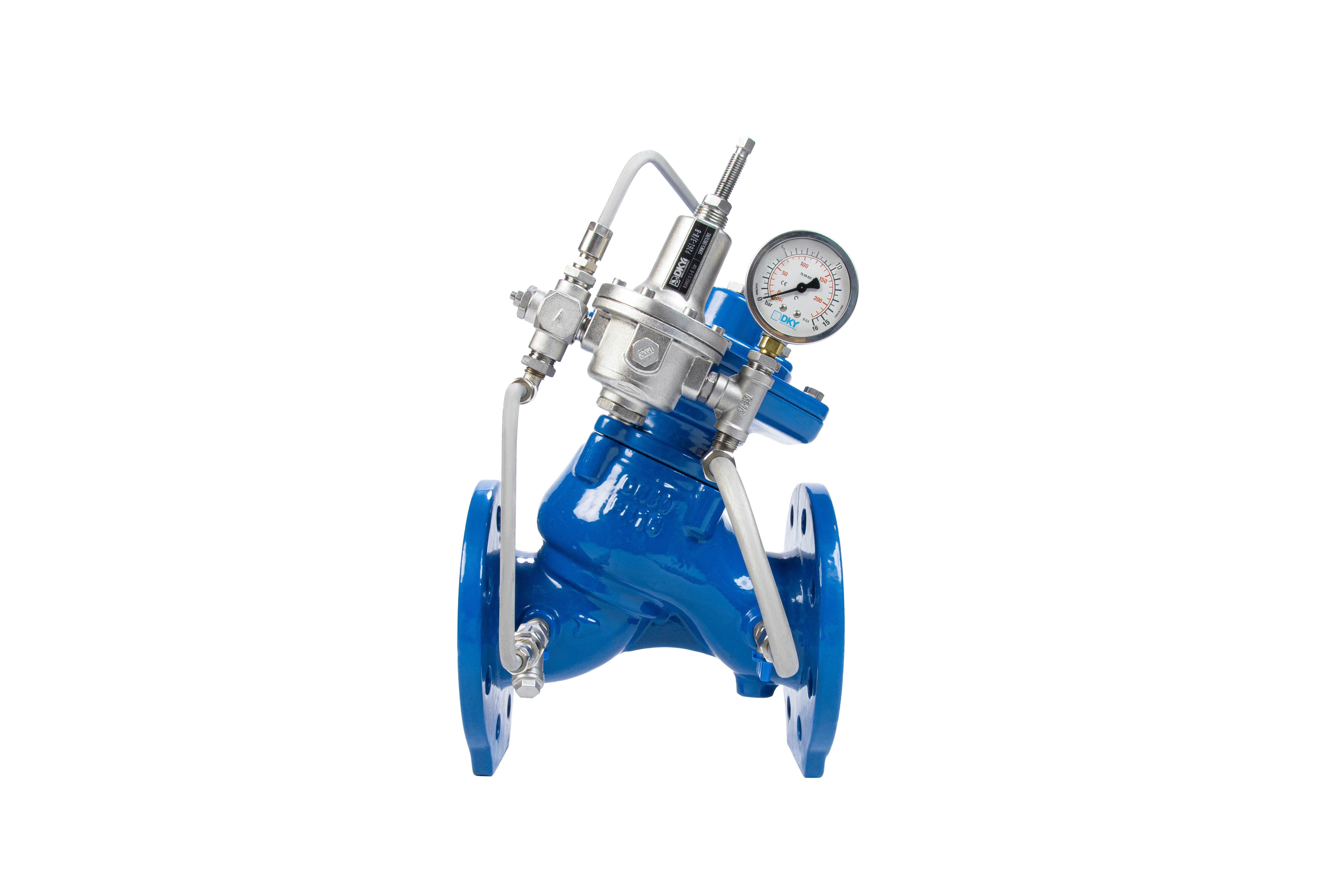

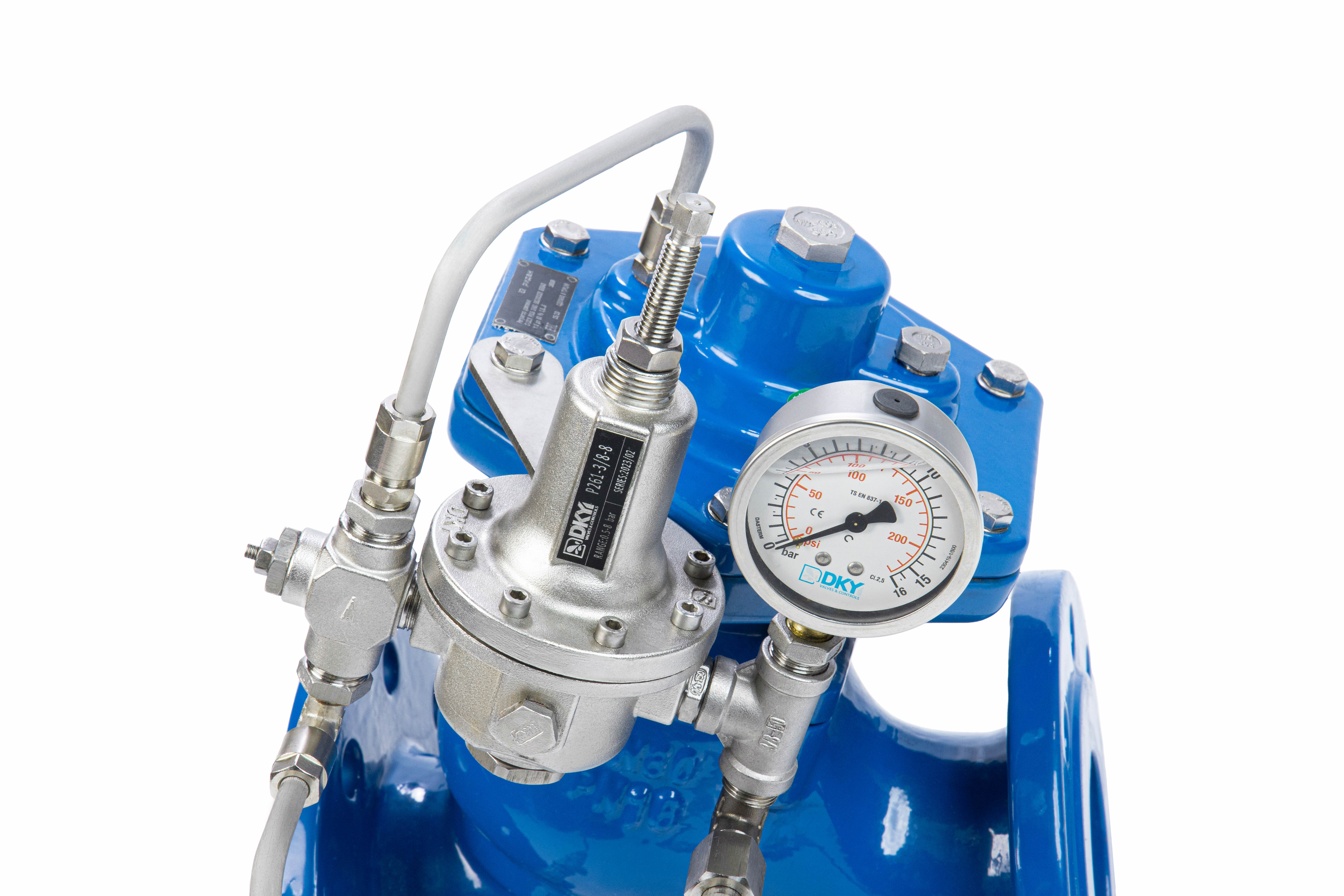

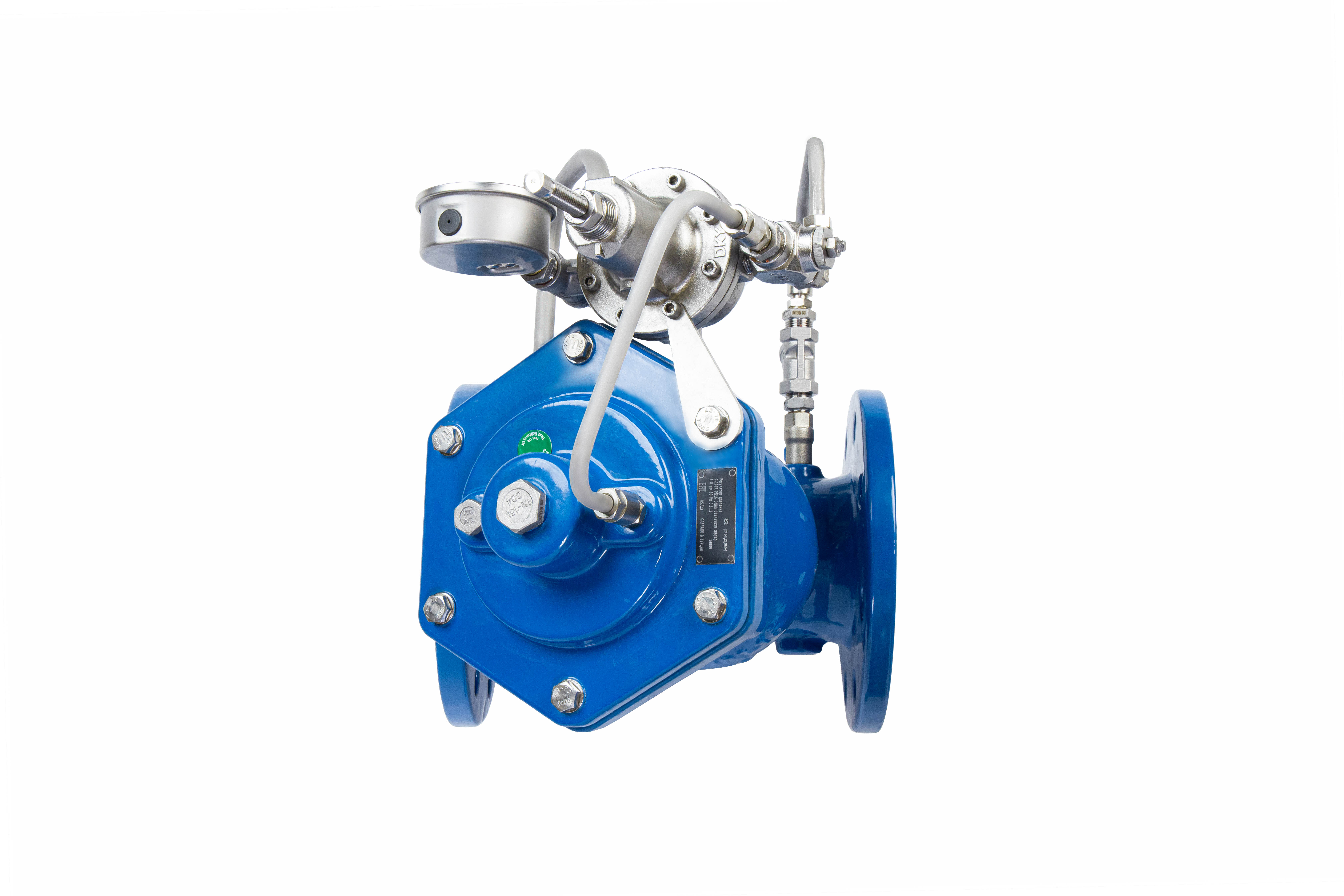

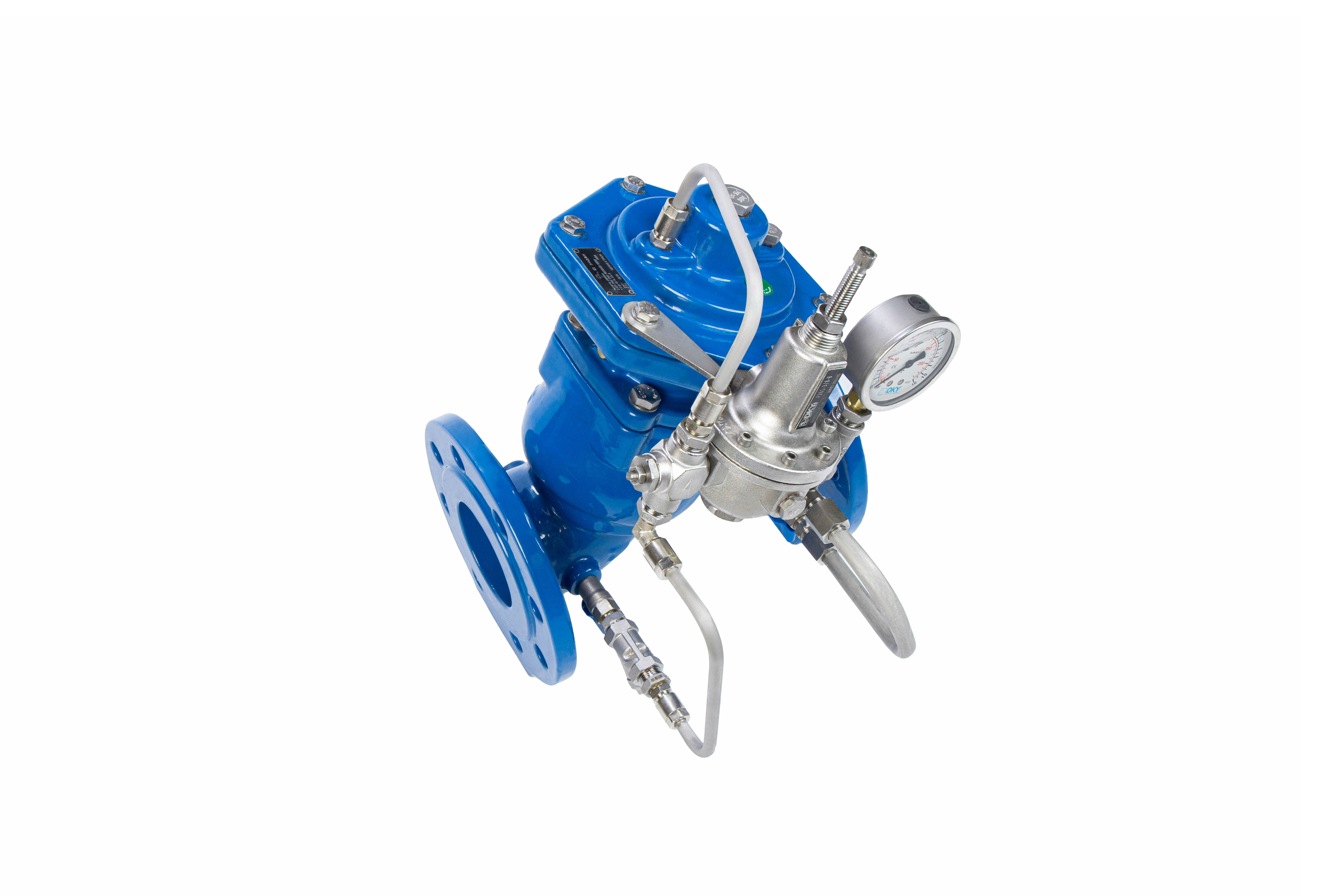

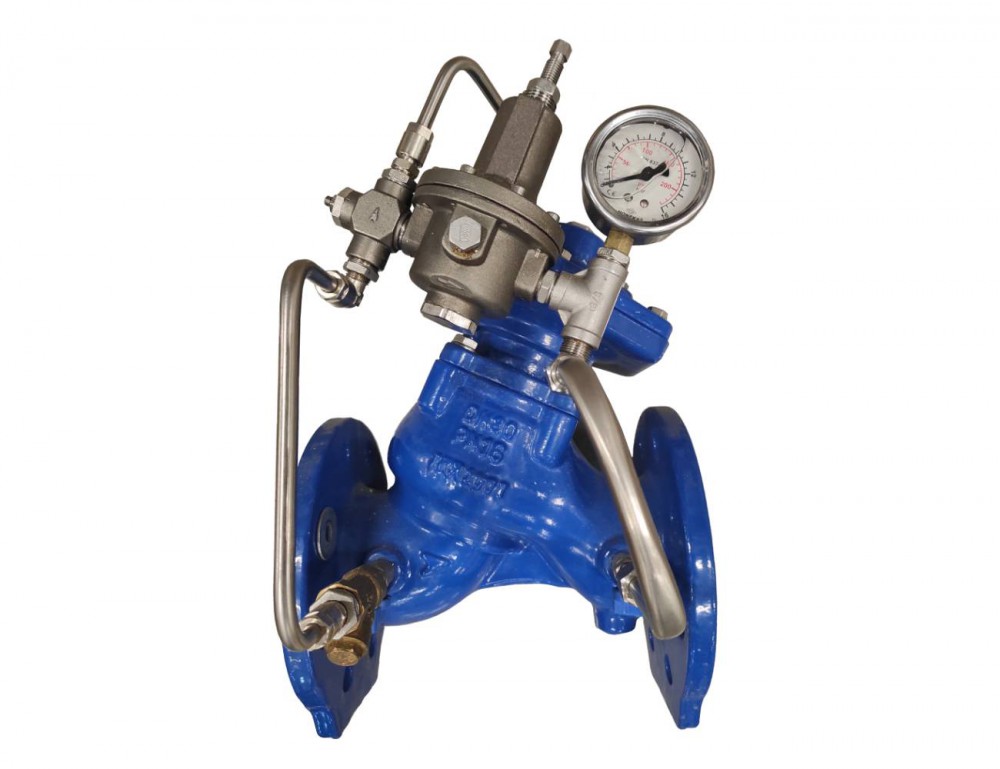

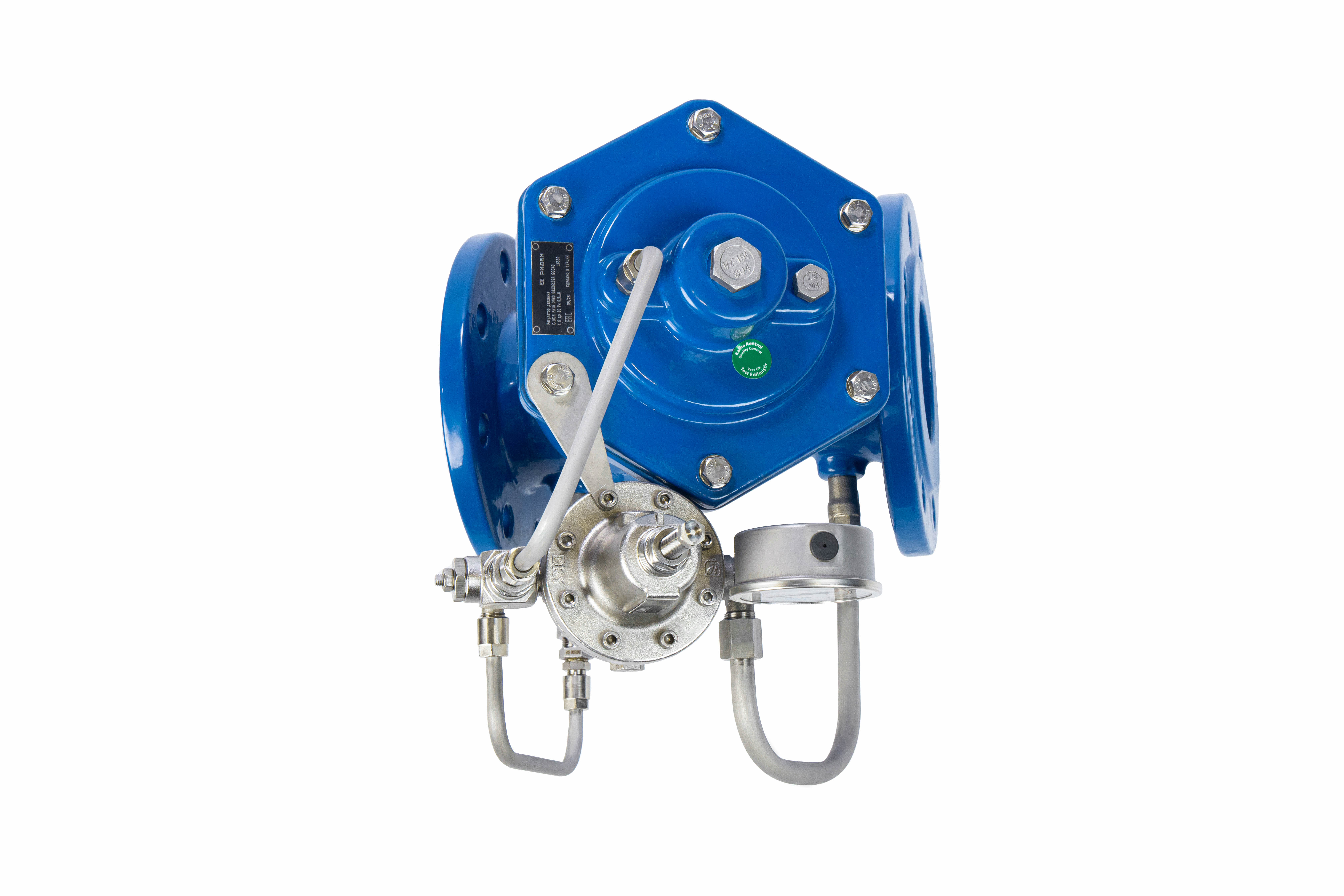

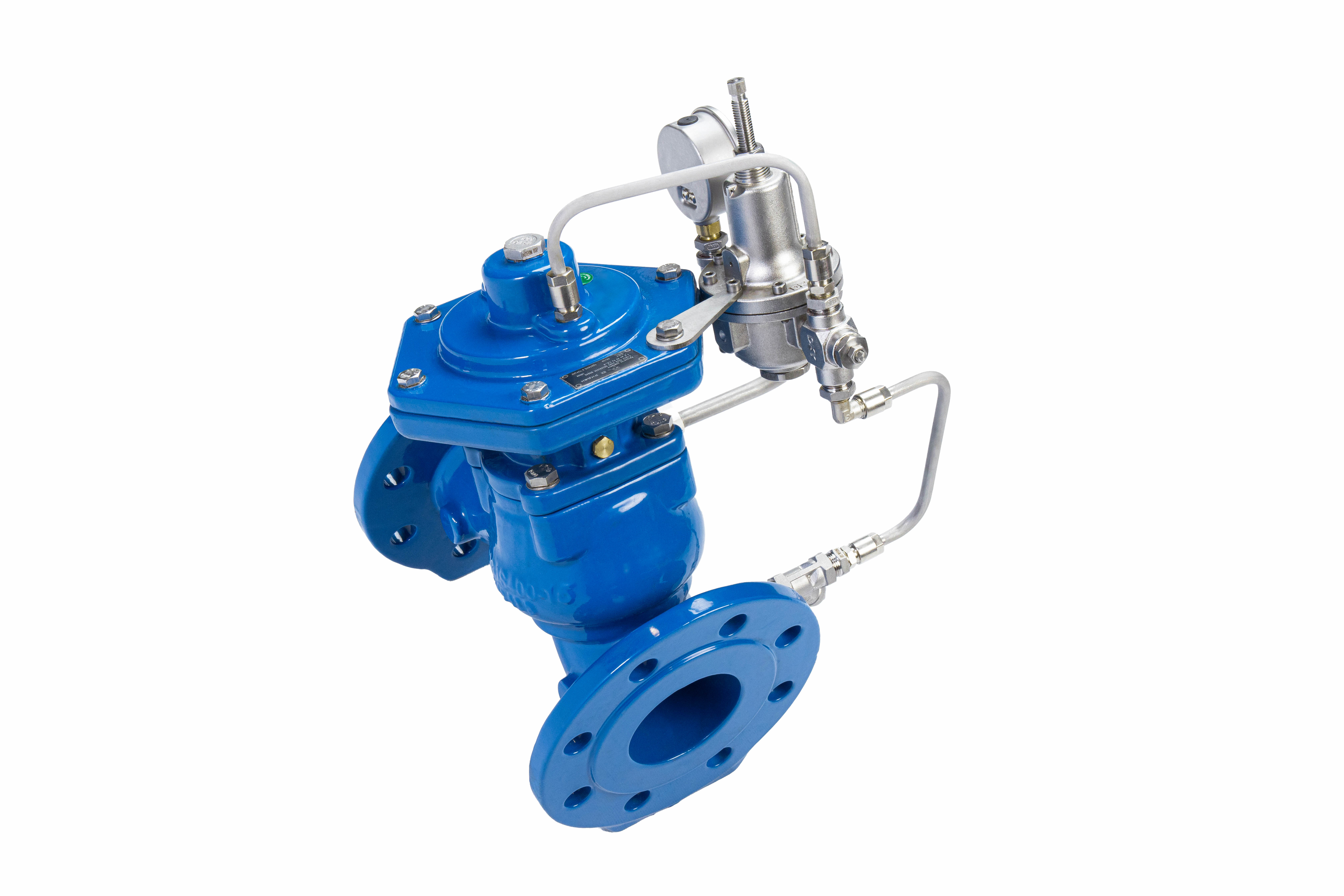

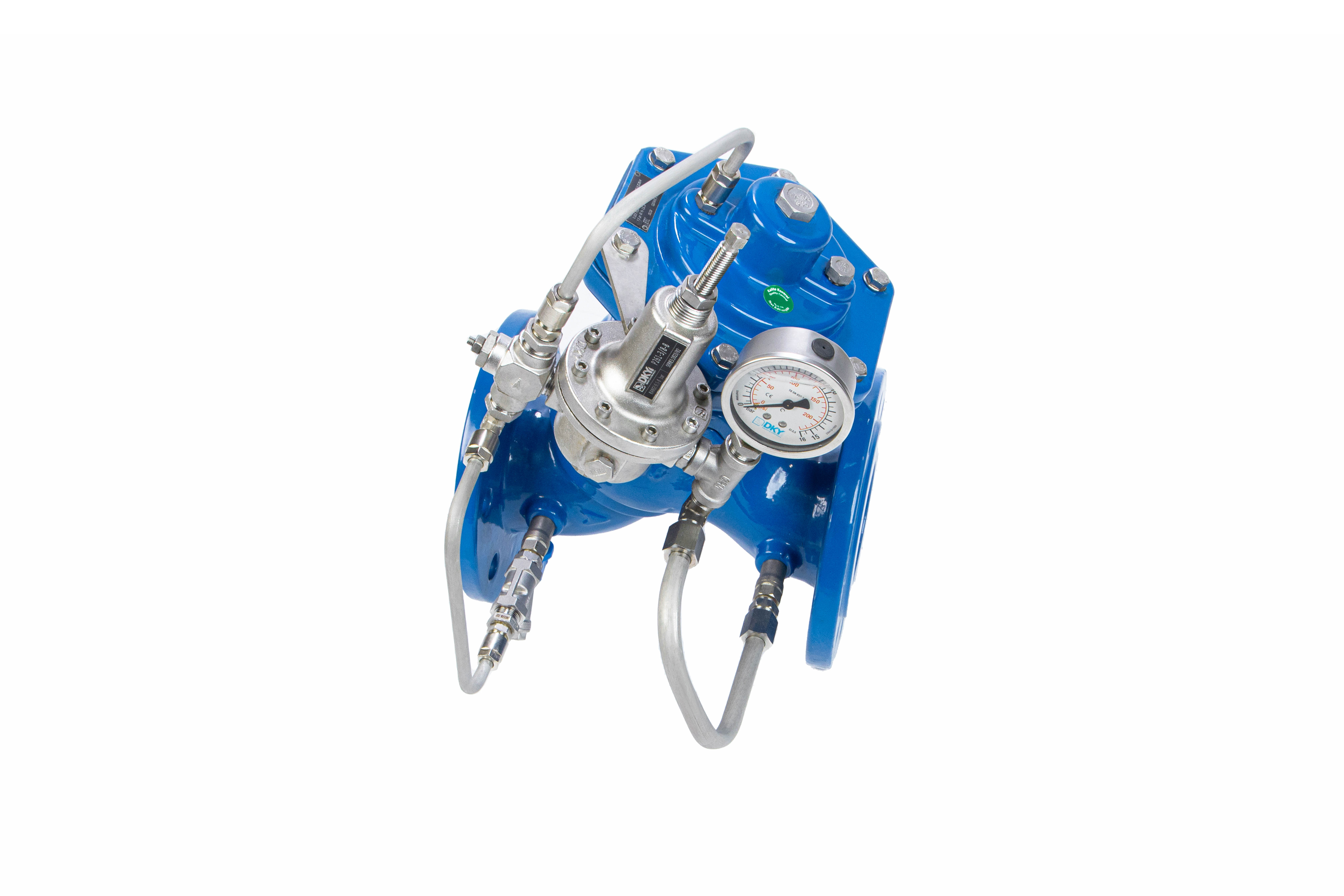

Ридан C101-R 082X6104RL2 — Регулятор давления «после себя» в сборе DN125, PN16 (диапазон настройки: 2...16 бар, L=400 мм)
Характеристики
H, мм
450
Рабочая среда
Вода техническая, систем отопления, систем питьевого и горячего водоснабжения
Тип присоединения к трубопроводу
Фланцевое
Температура рабочей среды, °С
от +1 до +80
Температура окружающей среды, °С
от +1 до +40
Герметичность затвора (объем протечки / класс герметичности)
ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с)
L, мм
400
Масса, кг, не более
50
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
125
Ширина В (перпендикулярно плоскости эскиза), мм
250
Kv, куб.м/ч
350
h., мм
328
Минимальный расход* через клапан, м³/ч
12
Возможные диапазоны настроек задающего клапана импульсной арматуры, бар
От 2 бар до 16 бар
Примечание*:
Минимальный расход - значение расхода в продолжительном режиме, при котором работа регулятора может быть нестабильной, при этом сам регулятор будет выполнять свою основную функцию. В таком случае рекомендуется применить регулятор меньшего размера (при условии его применимости на максимальном расходе), либо его установка на параллельный трубопровод к основному регулятору.При отсутствии расхода регулятор герметично закрыт, сохраняя после себя заданное сниженное давление.
Максимальный расход через клапан, м³/ч
220
Монтажное положение
Регулятор может устанавливаться как на вертикальном трубопроводе, так и на горизонтальном - крышкой вверх. При любом монтажном положении следует обеспечить положение управляющего клапана импульсной арматуры - крышкой вверх.
