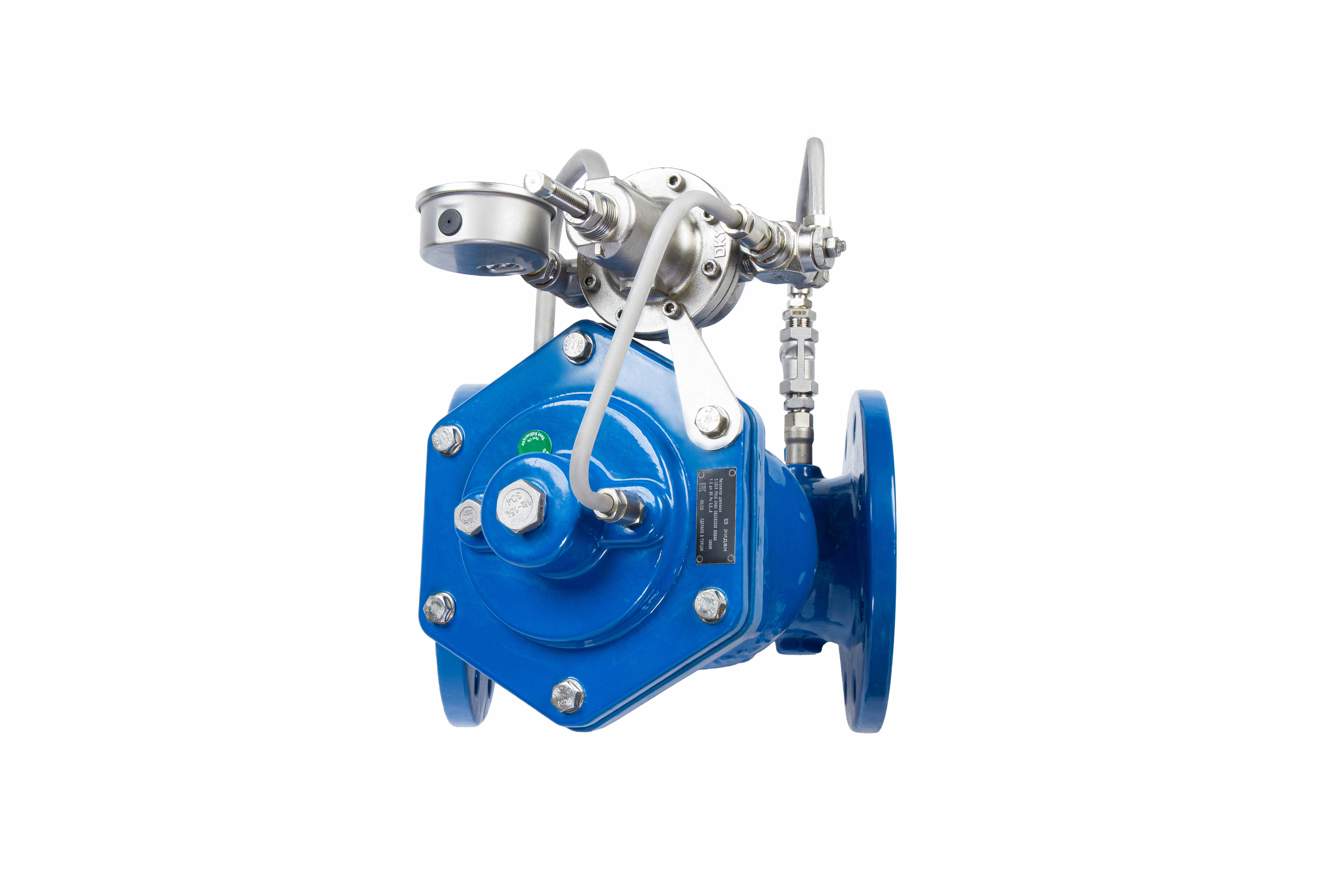

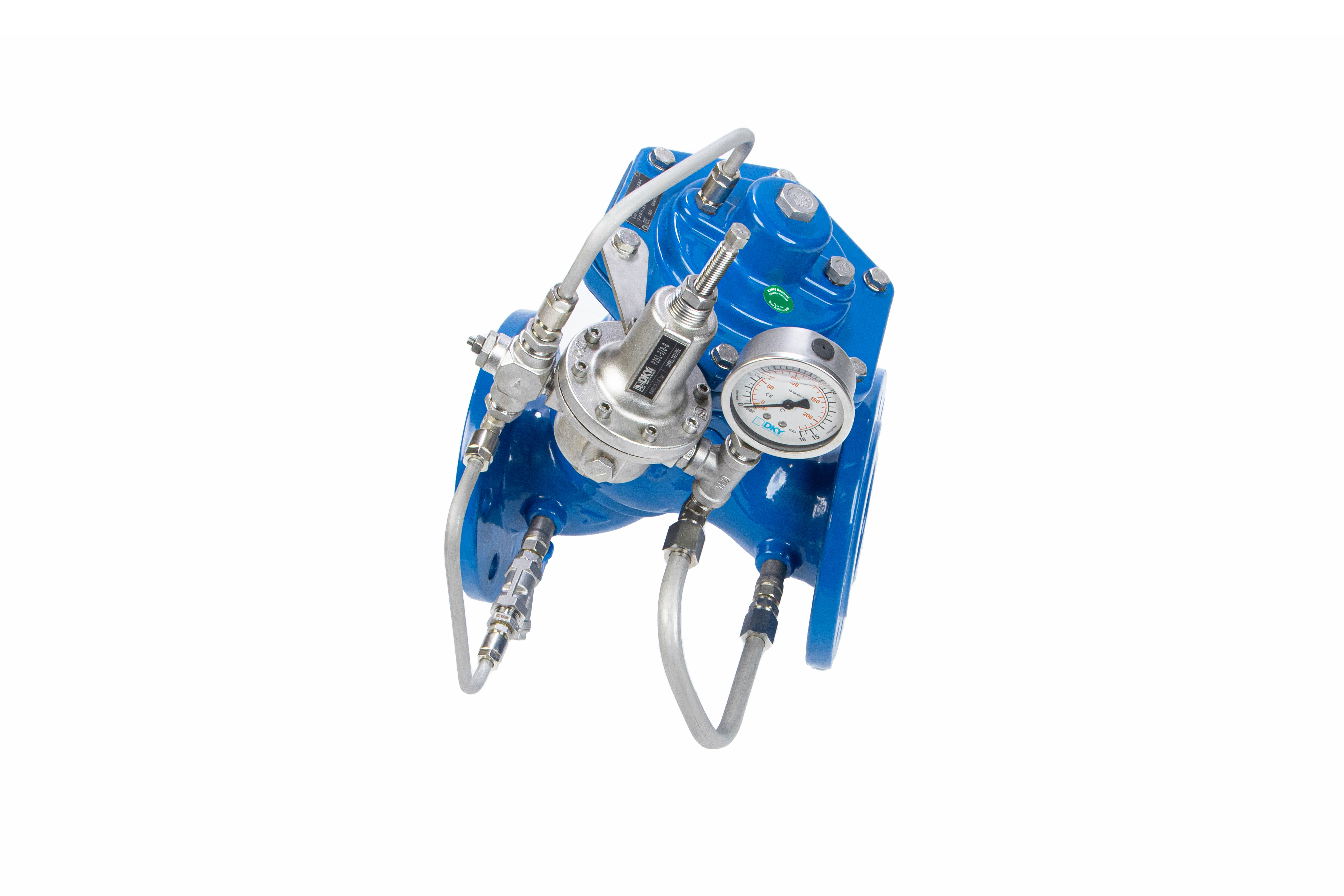

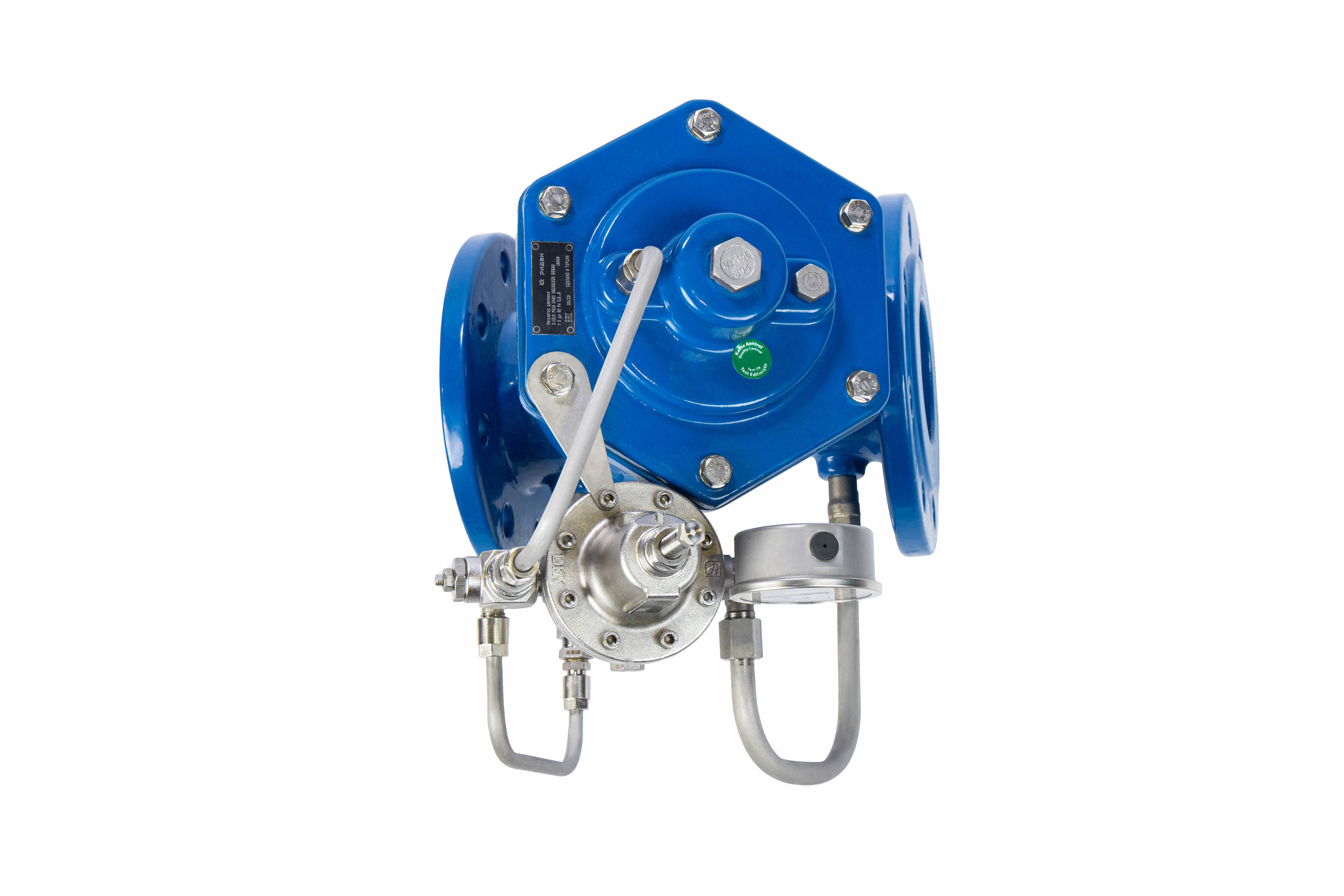

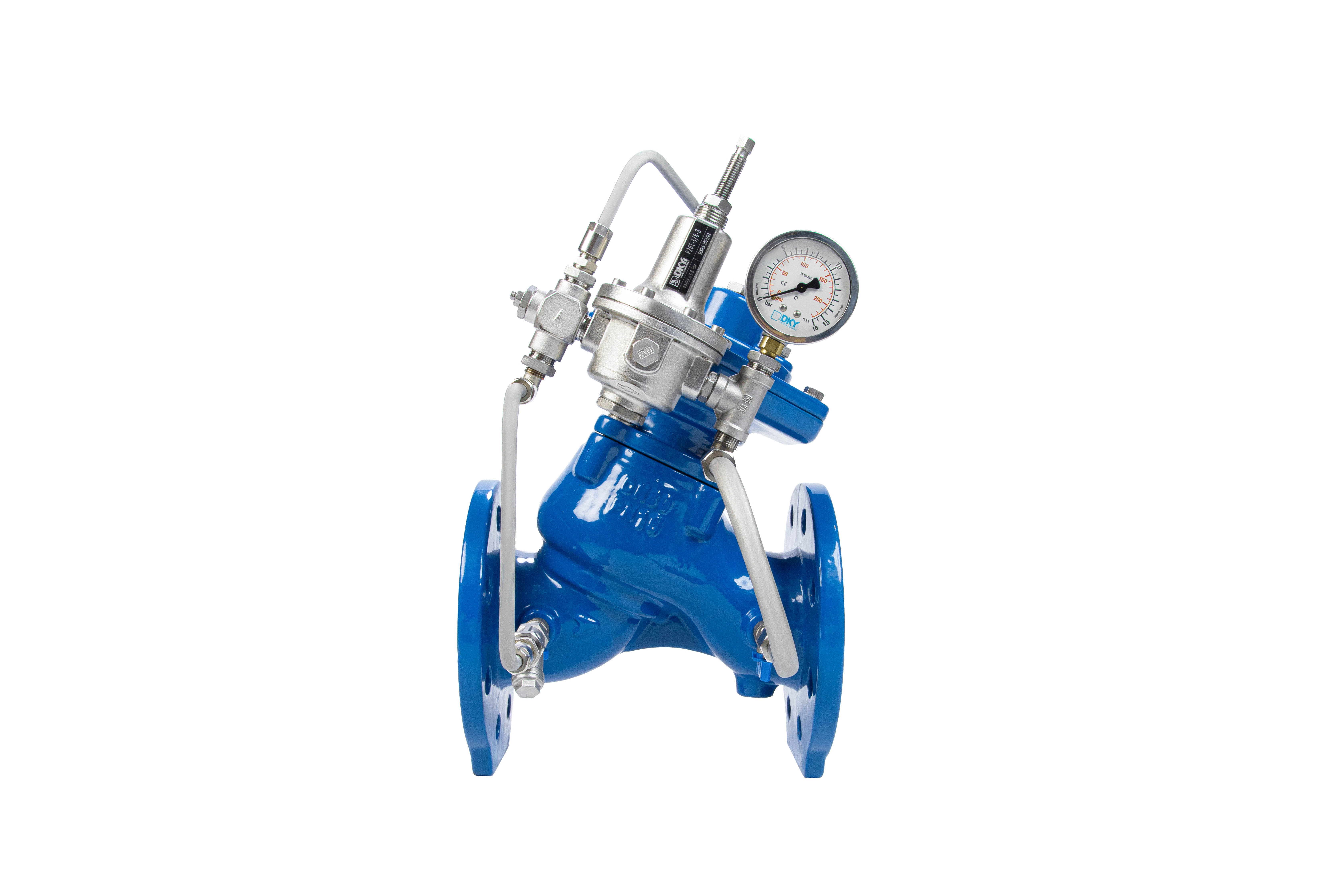

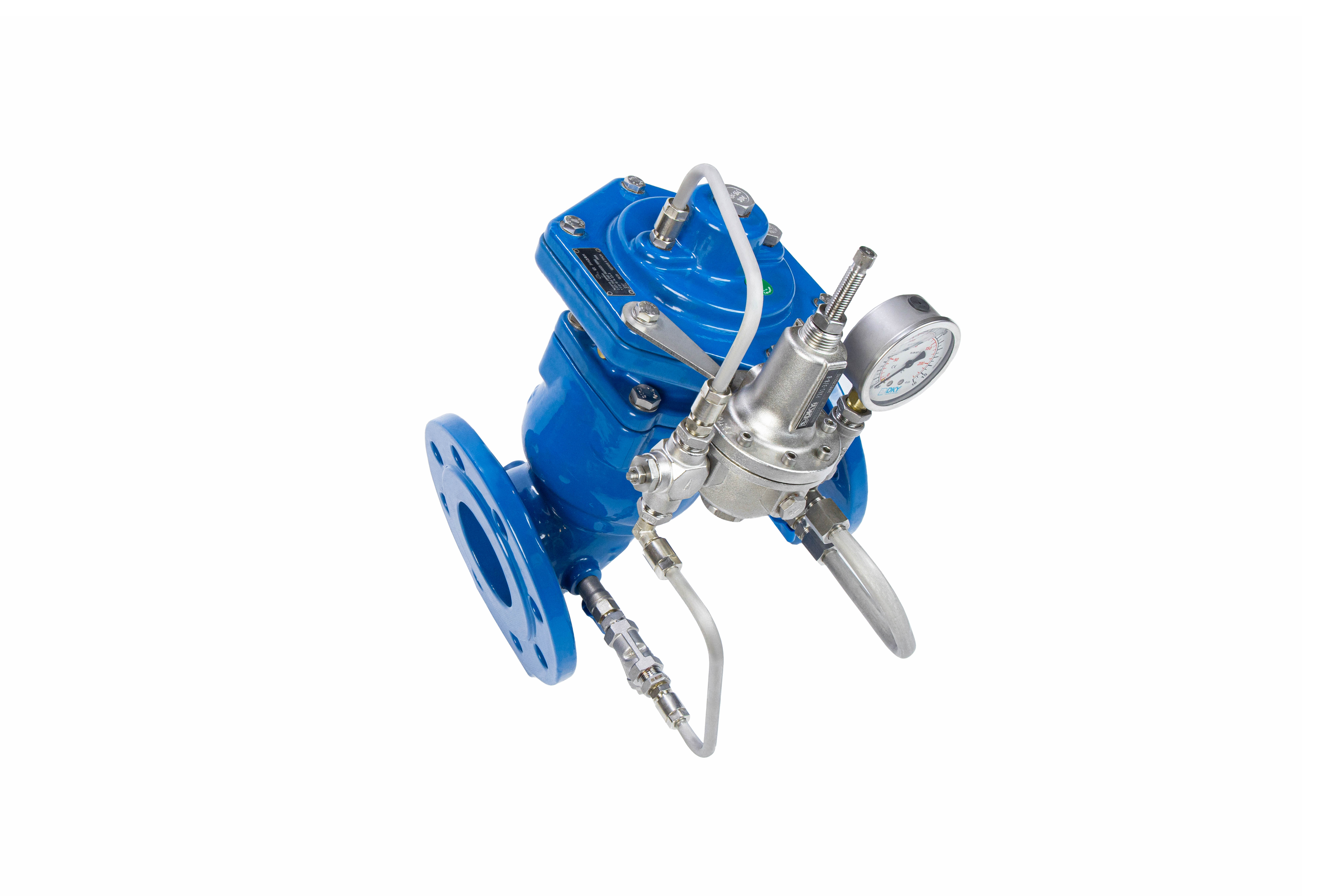

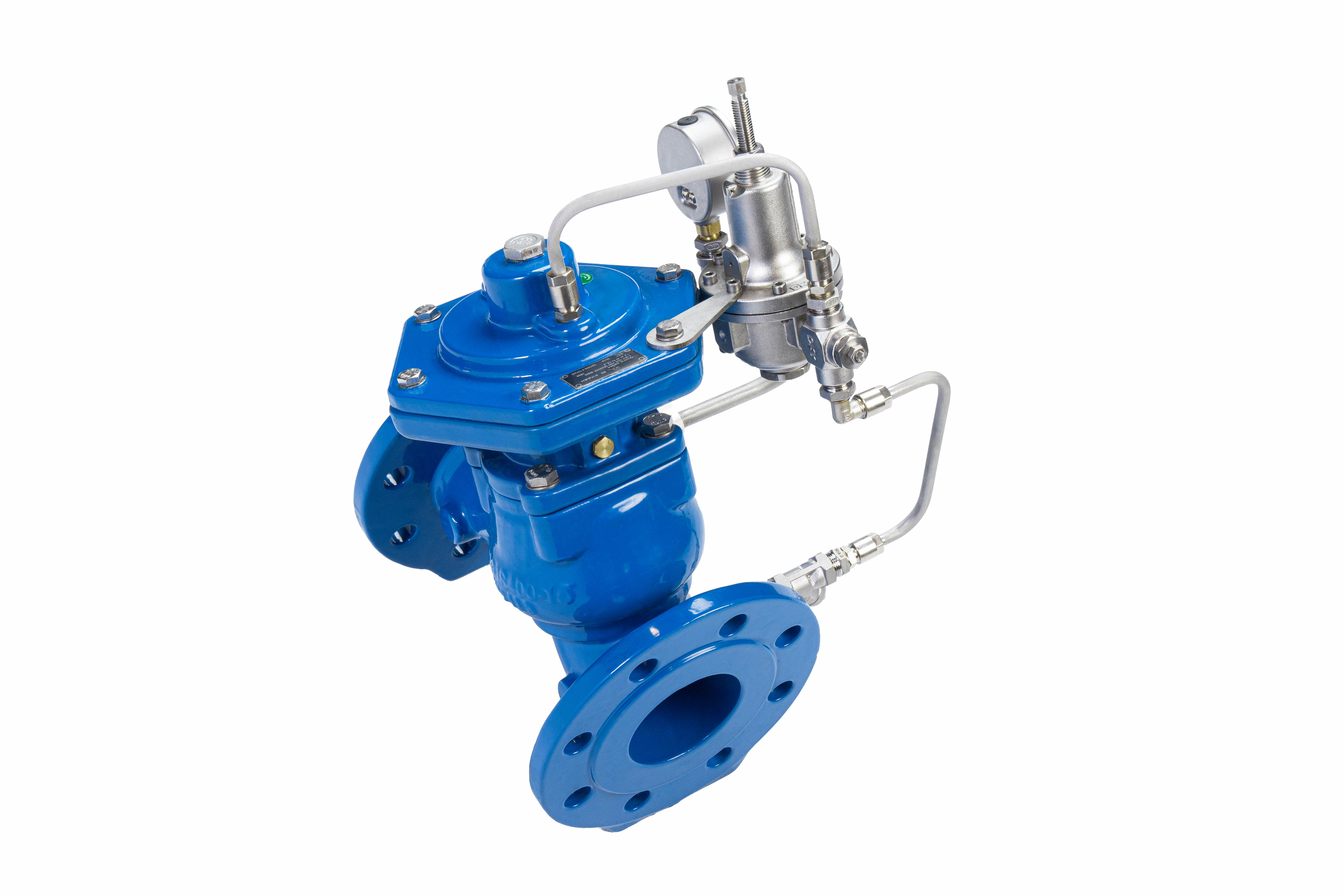

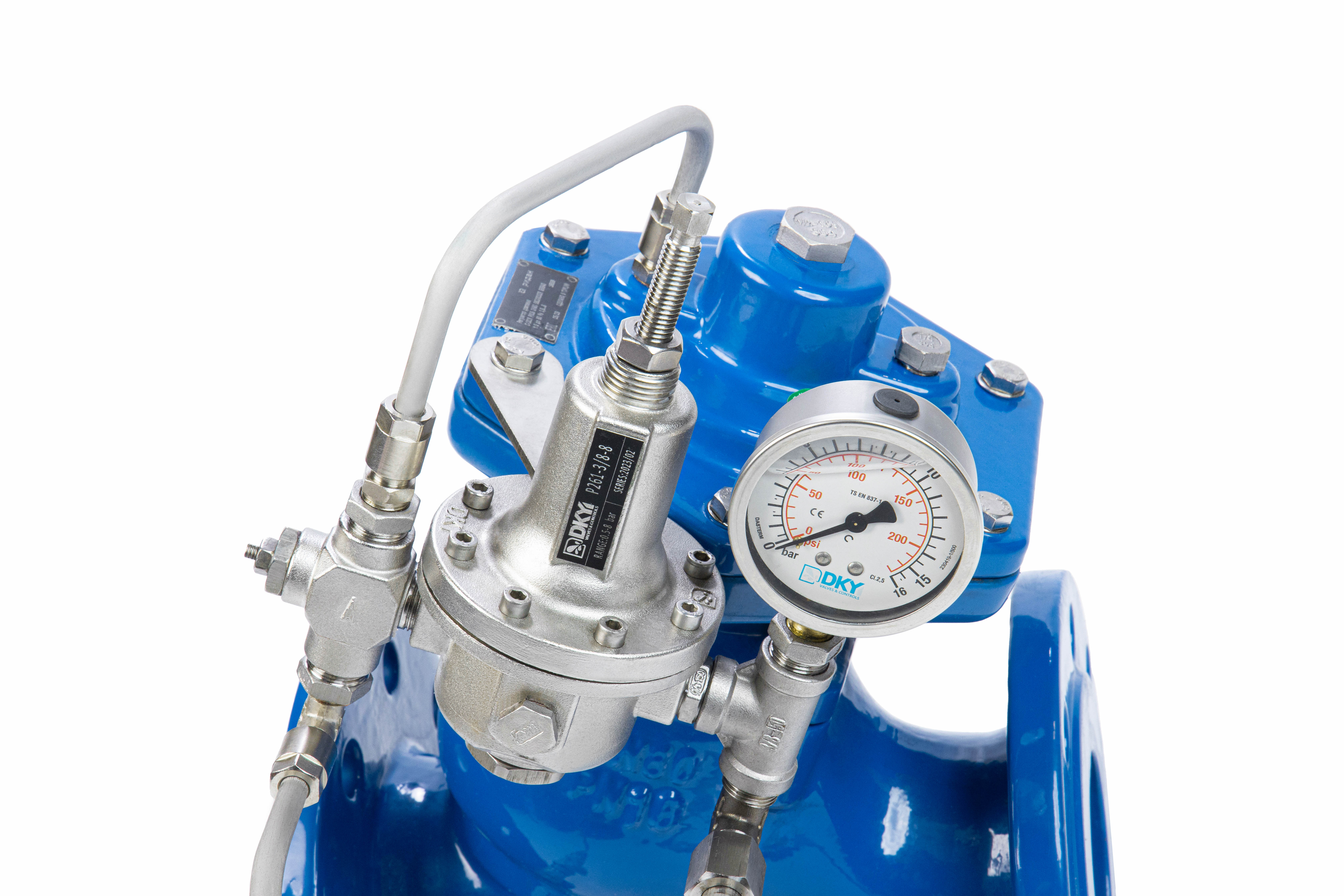

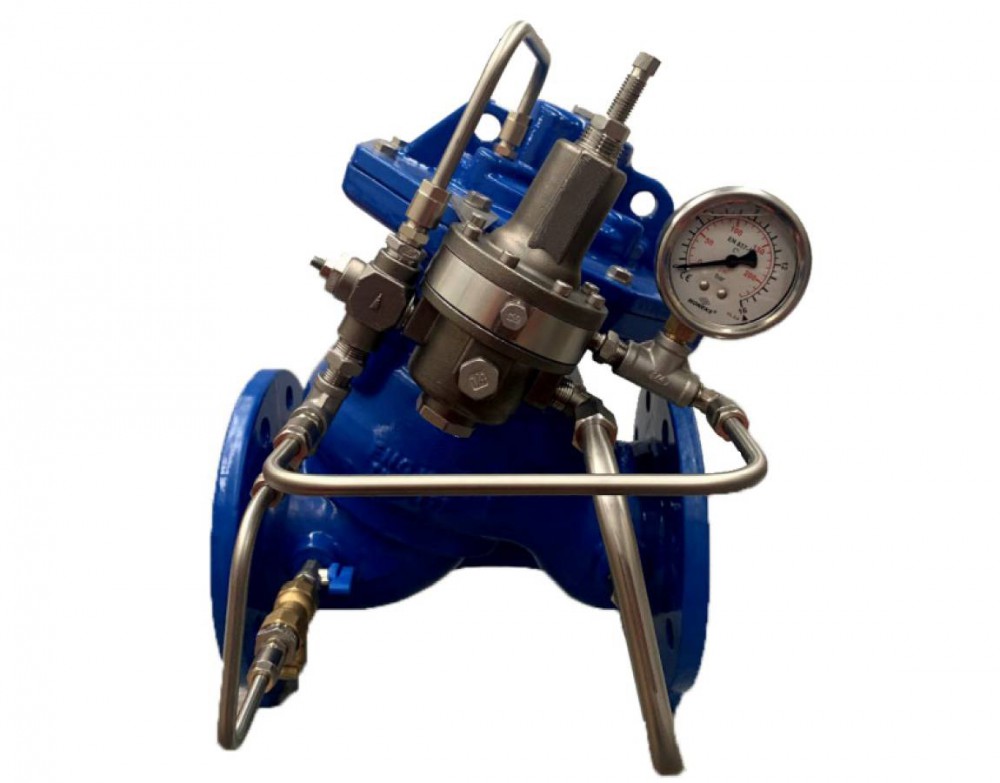

Ридан C301-R 082X6146RL — Регулятор давления «до себя» в сборе DN200, PN16 (диапазон настройки: 0,5...8 бар, L=600 мм)

Оставить отзыв

Характеристики

H, мм:

640

Рабочая среда:

Вода техническая, систем отопления, систем питьевого и горячего водоснабжения

Тип присоединения к трубопроводу:

Фланцевое

Температура рабочей среды, °С:

от +1 до +80

Температура окружающей среды, °С:

от +1 до +40

Герметичность затвора (объем протечки / класс герметичности):

ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с)

L, мм:

600

Смотреть все

Категории

Регулятор давления С301-R Ридан, Регулятор давления С301-R Ридан

Артикул: 082X6146RL

На складе

7 036 606,93 T

Количество:

Характеристики

H, мм

640

Рабочая среда

Вода техническая, систем отопления, систем питьевого и горячего водоснабжения

Тип присоединения к трубопроводу

Фланцевое

Температура рабочей среды, °С

от +1 до +80

Температура окружающей среды, °С

от +1 до +40

Герметичность затвора (объем протечки / класс герметичности)

ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с)

L, мм

600

Масса, кг, не более

110

Номинальное давление (PN), бар

Номинальный диаметр (DN), мм

200

Ширина В (перпендикулярно плоскости эскиза), мм

330

Kv, куб.м/ч

850

h., мм

473

Минимальный расход* через клапан, м³/ч

Возможные диапазоны настроек задающего клапана импульсной арматуры, бар

От 0,5 бар до 8 бар

Примечание*:

Минимальный расход - значение расхода в продолжительном режиме, при котором работа регулятора может быть нестабильной, при этом сам регулятор будет выполнять свою основную функцию. В таком случае рекомендуется применить регулятор меньшего размера (при условии его применимости на максимальном расходе), либо его установка на параллельный трубопровод к основному регулятору.При отсутствии расхода регулятор герметично закрыт, сохраняя после себя заданное сниженное давление.

Максимальный расход через клапан, м³/ч

550

Монтажное положение

Регулятор может устанавливаться как на вертикальном трубопроводе, так и на горизонтальном - крышкой вверх. При любом монтажном положении следует обеспечить положение управляющего клапана импульсной арматуры - крышкой вверх.

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5PN

Мин. разность входного и выходного давлений для штатной работы регулятора, бар

1,5

Ответные фланцы (обеспечиваются силами заказчика)

ГОСТ 33259. Исполнение В, тип 01 или тип 11
