Ридан комплект для вентиляционных установок ДУ15-15 (1,0) с контроллером ECL-3R AHU
Описание
Состав комплекта:

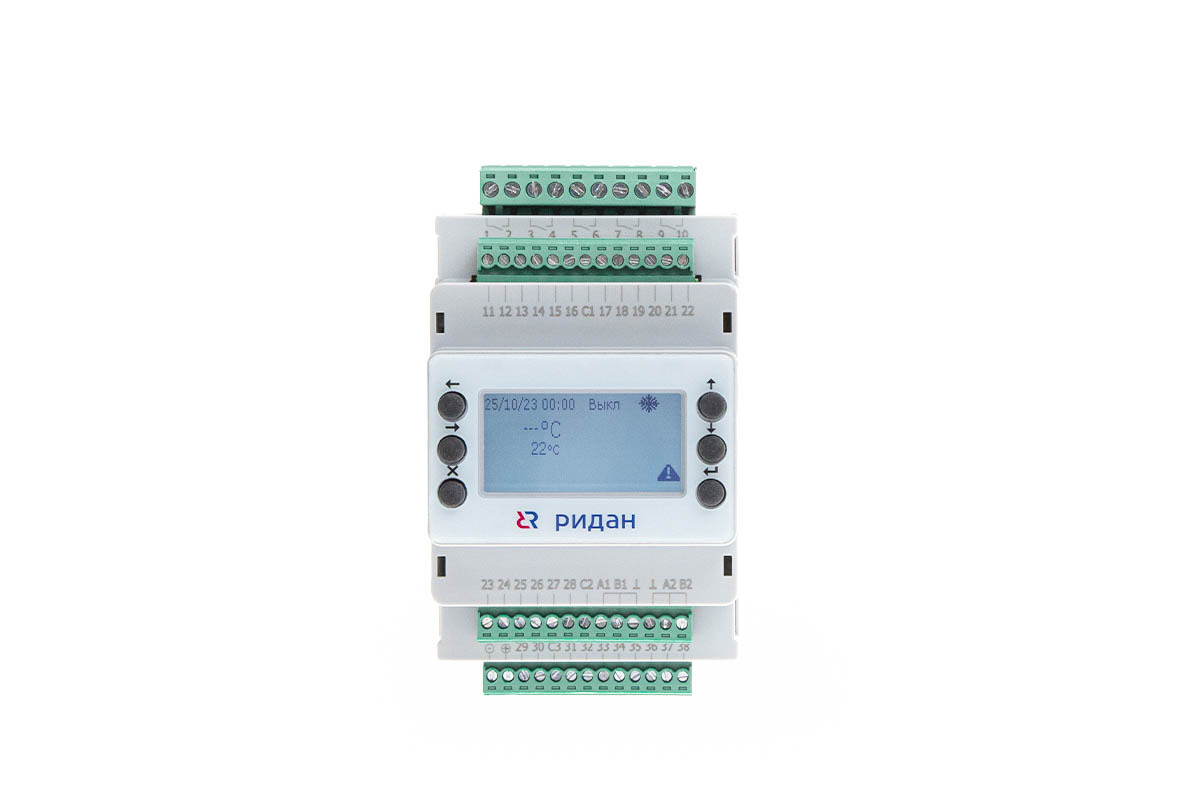

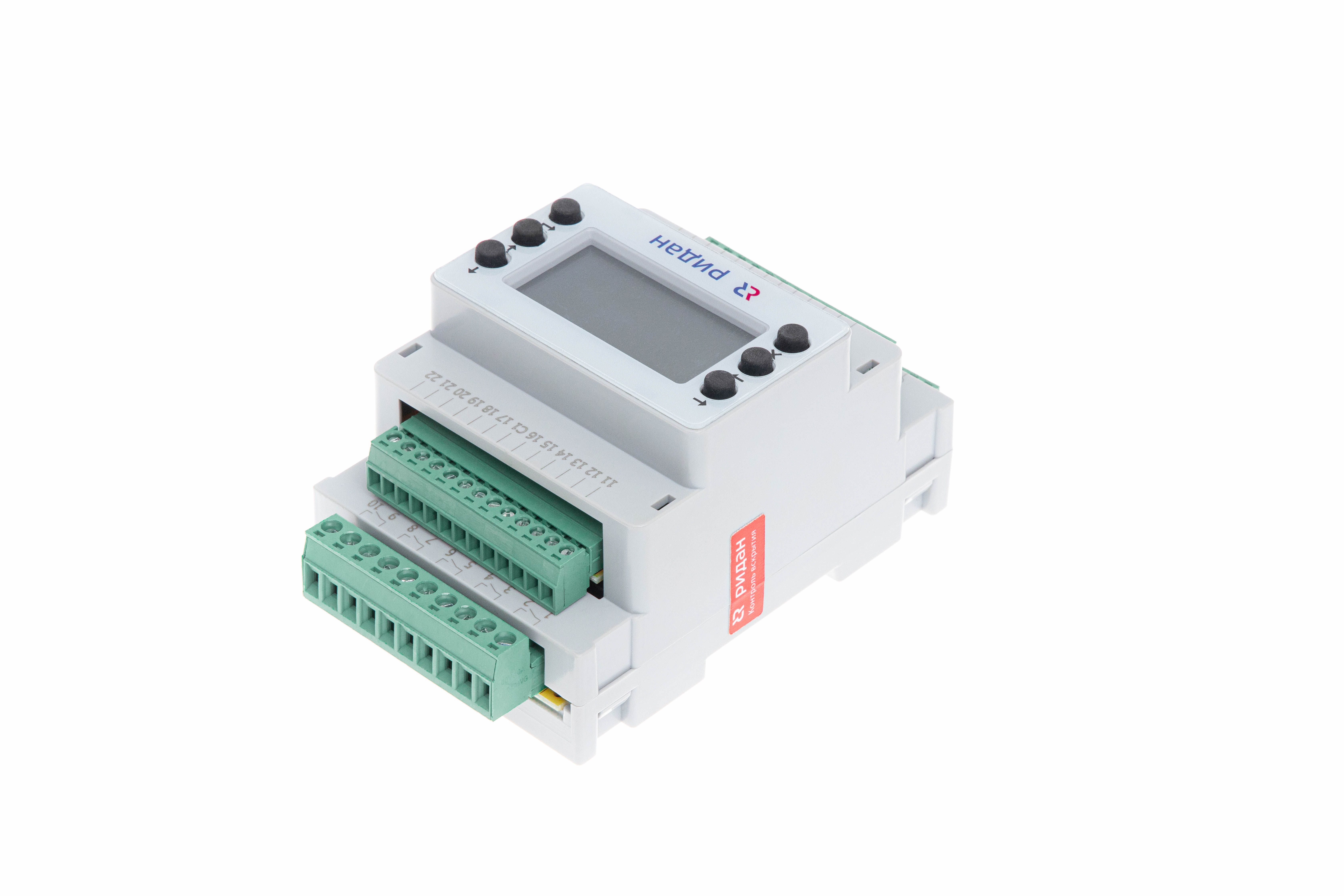

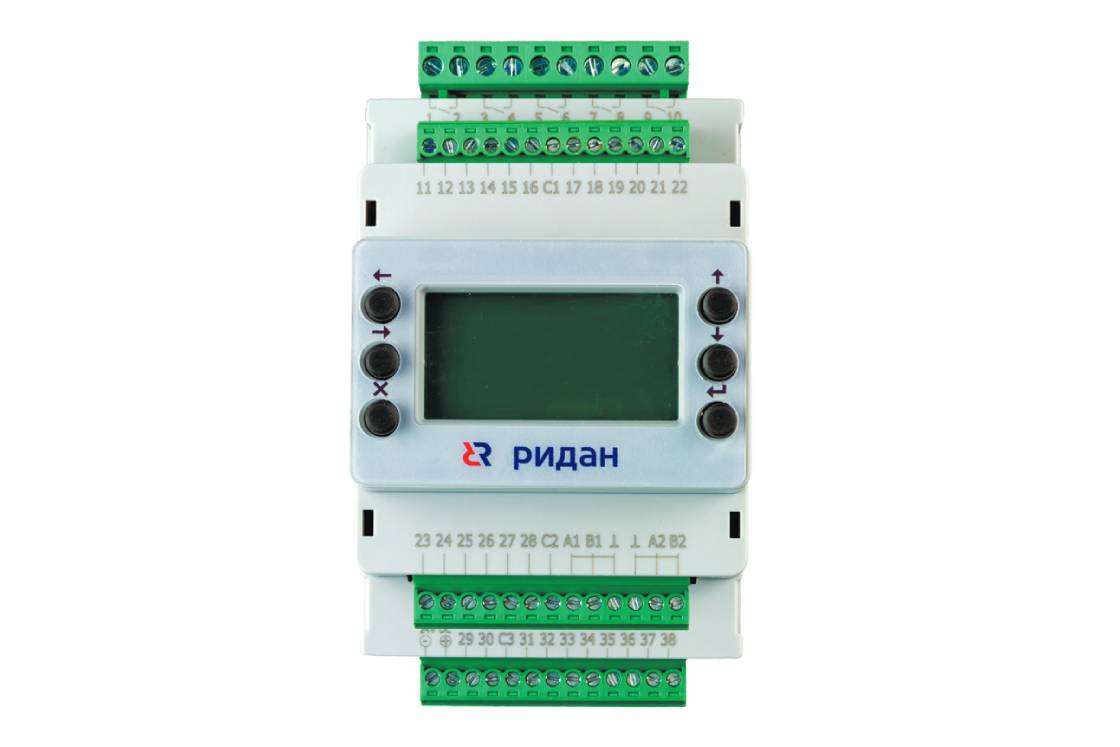

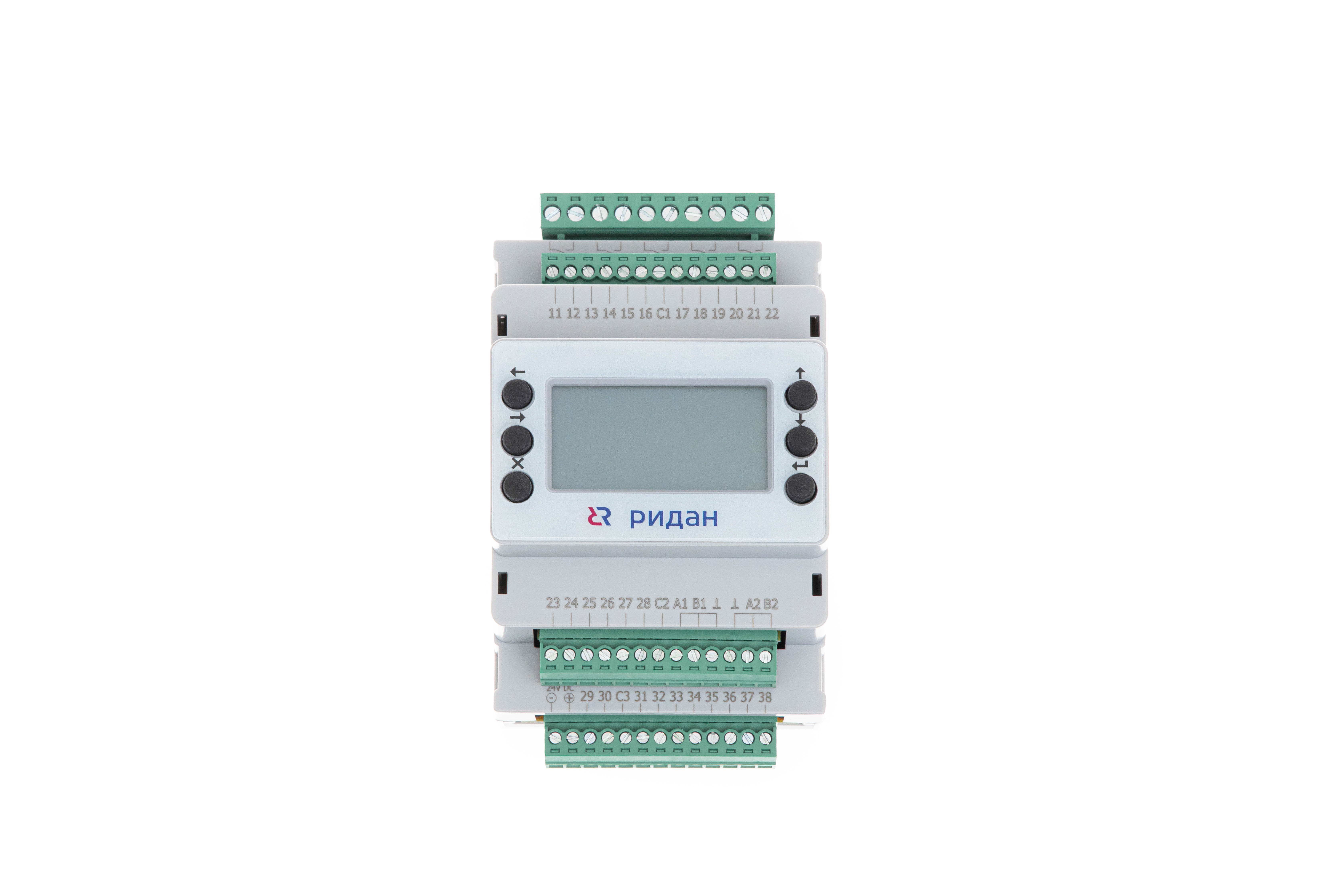

- 087H3780R – Контроллер ECL-3R AHU

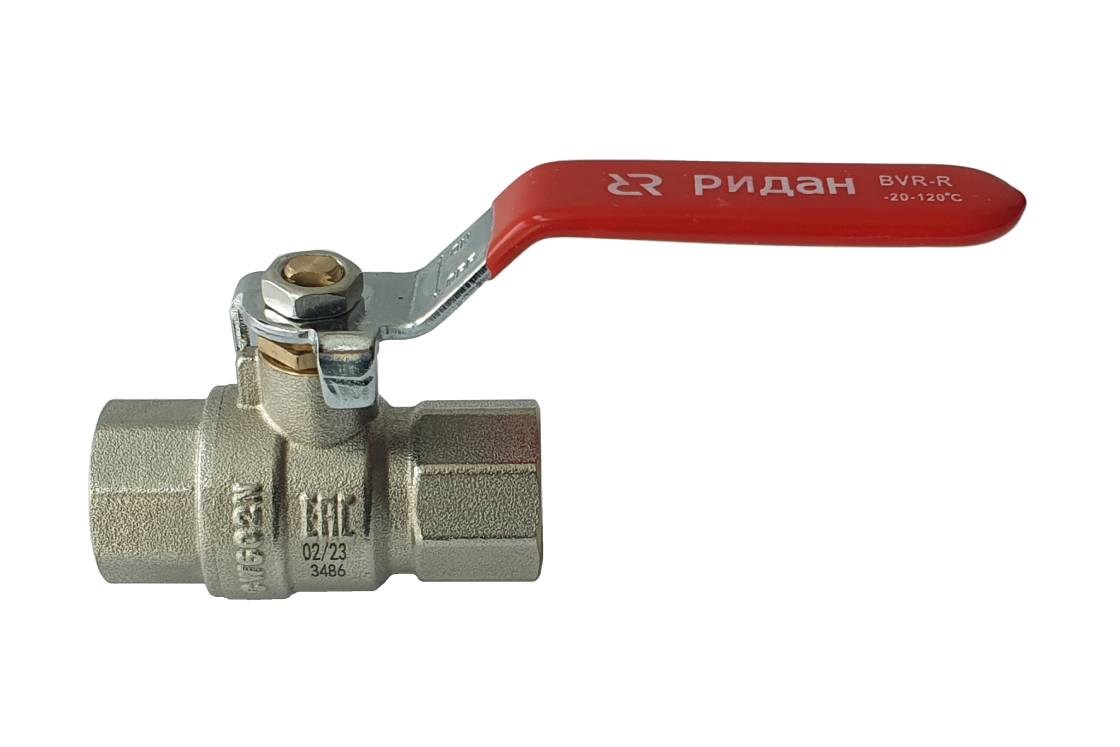

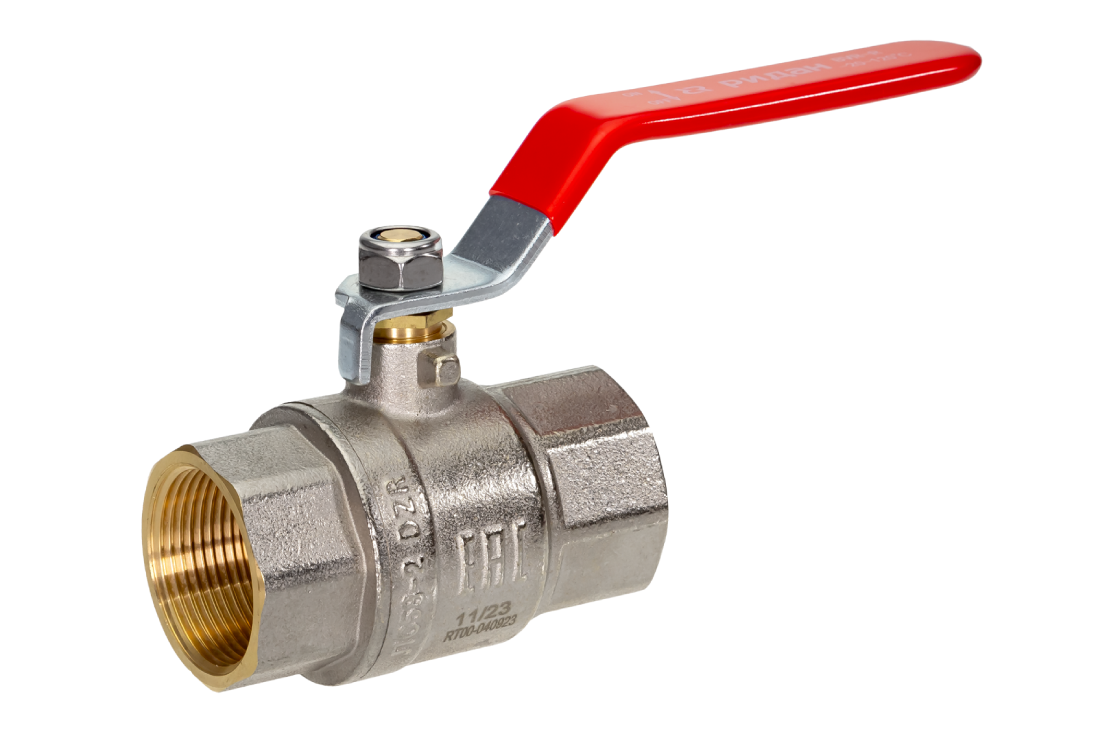

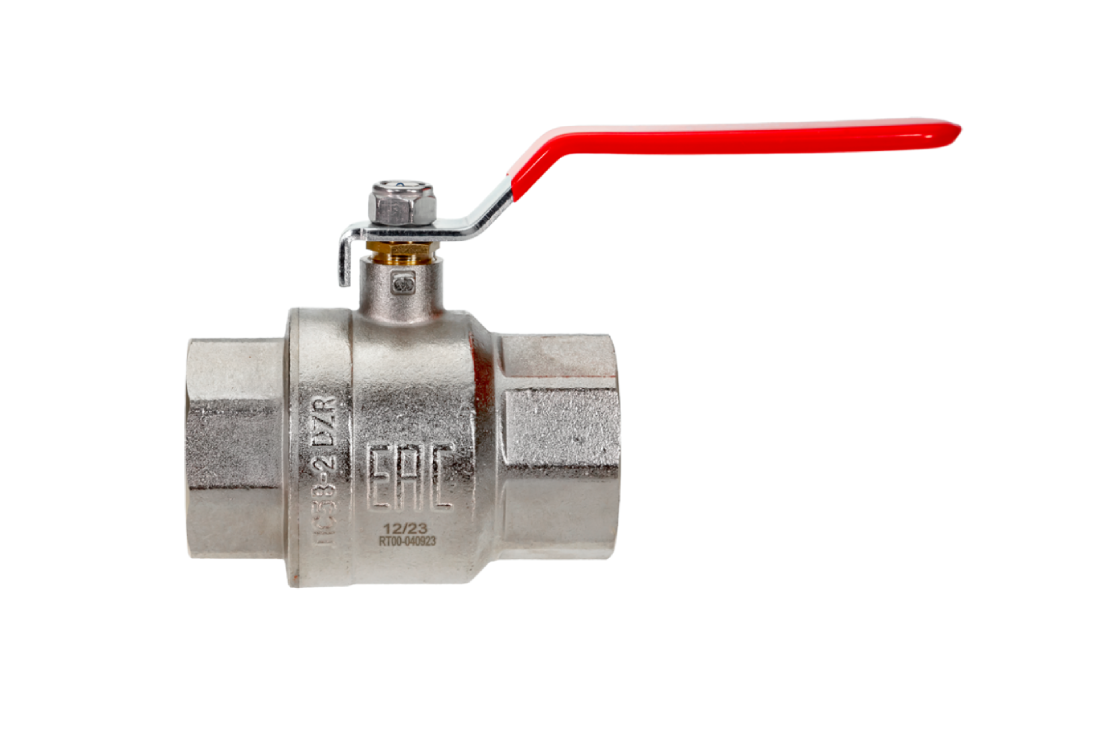

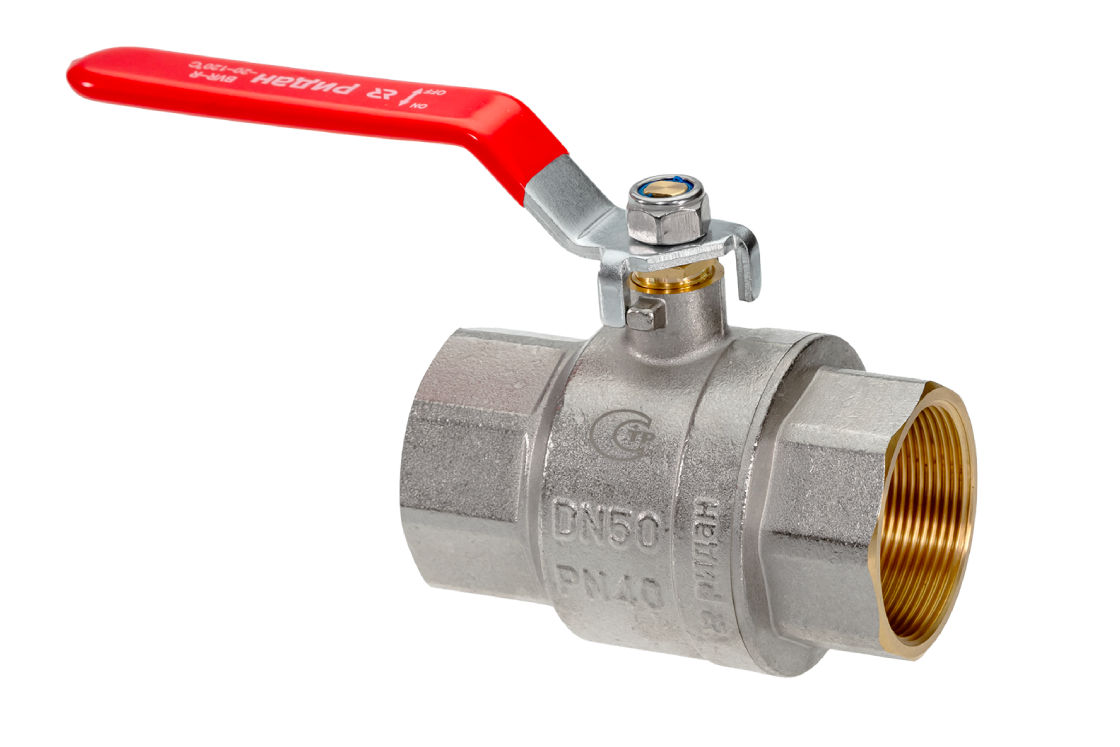

- 065B8307R – Кран шаровой BVR-R PN40 DN15

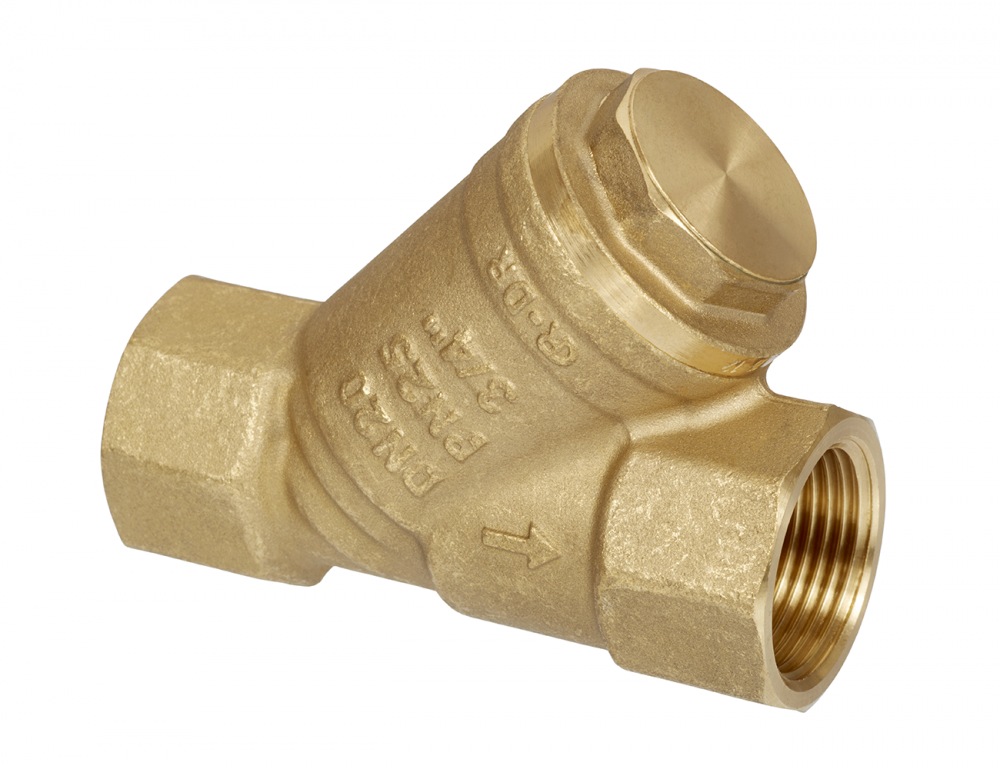

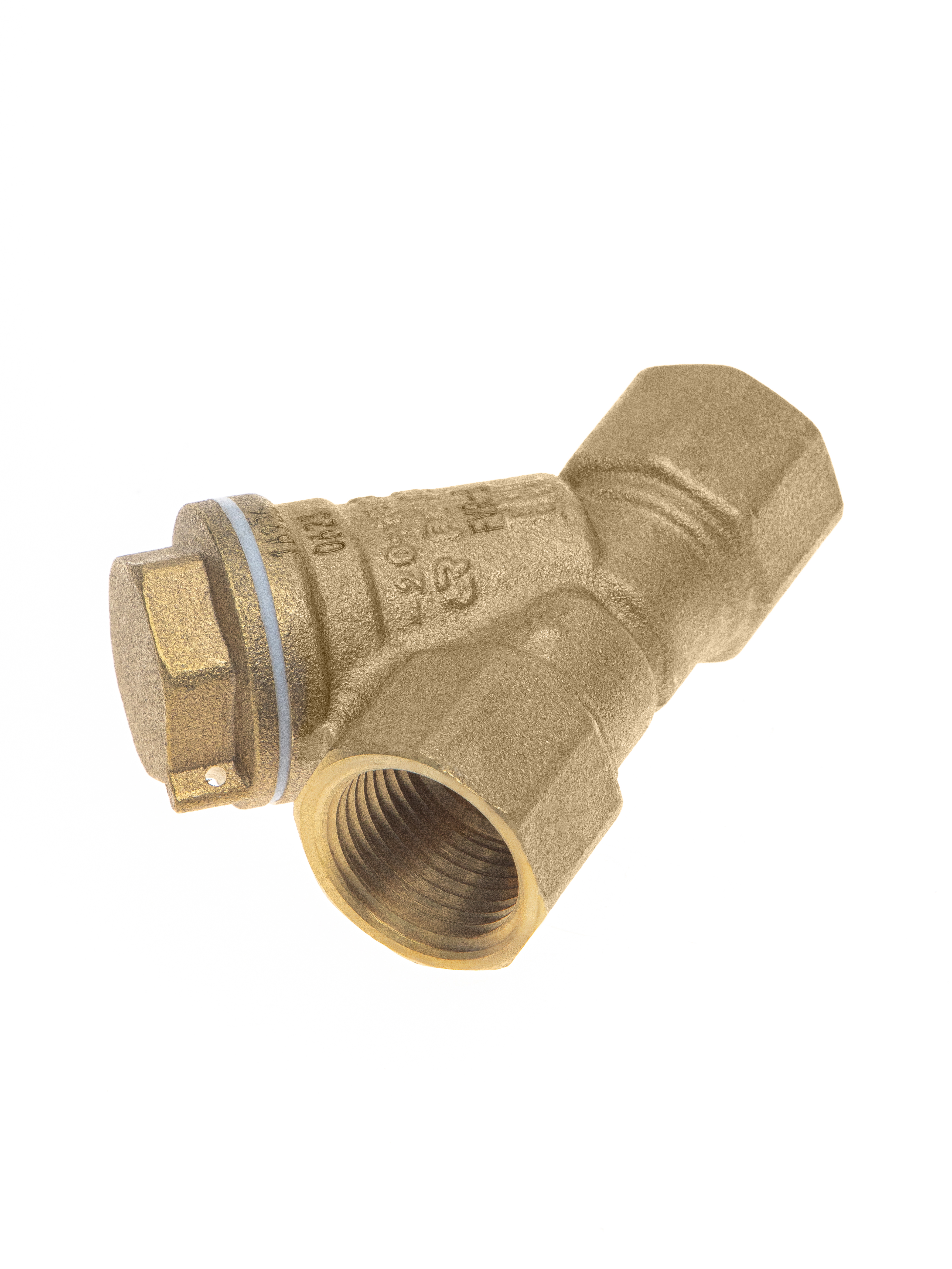

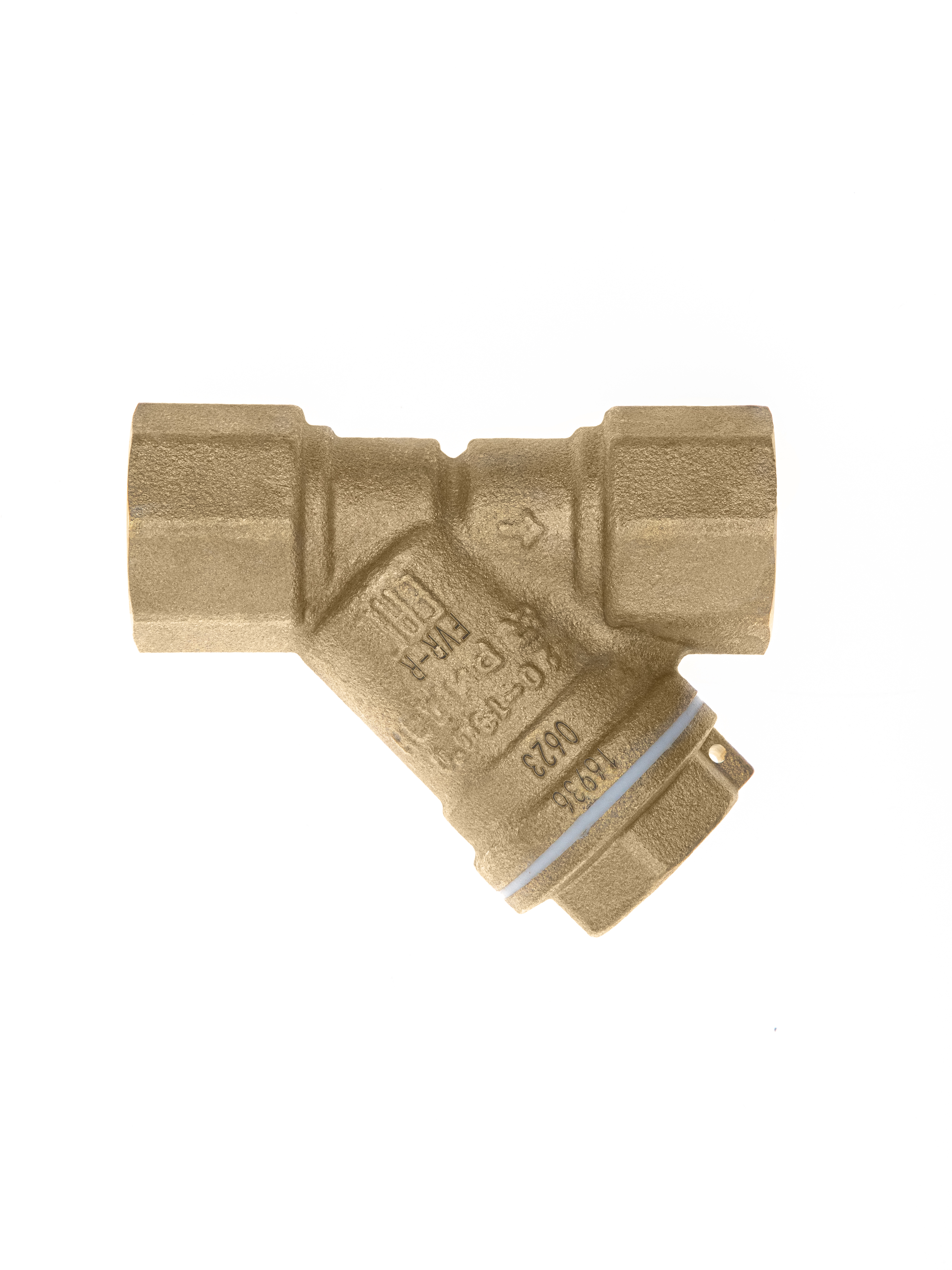

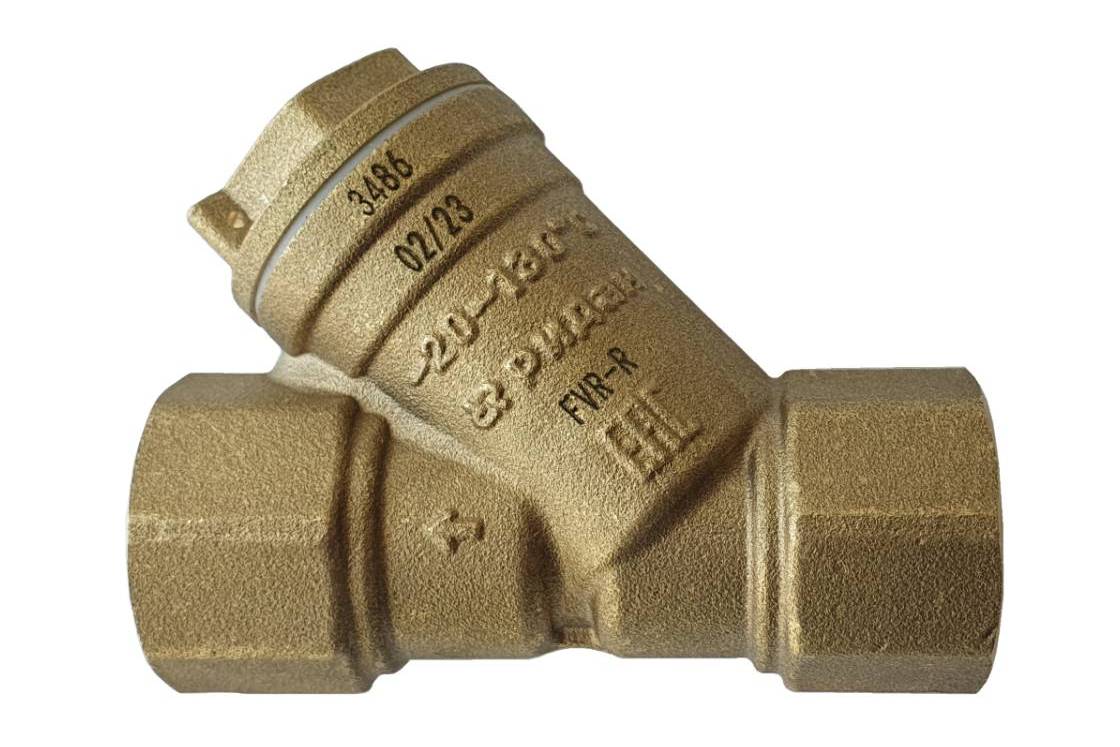

- 065B8235R – Фильтр сетчатый FVR-R Ду15 Ру25

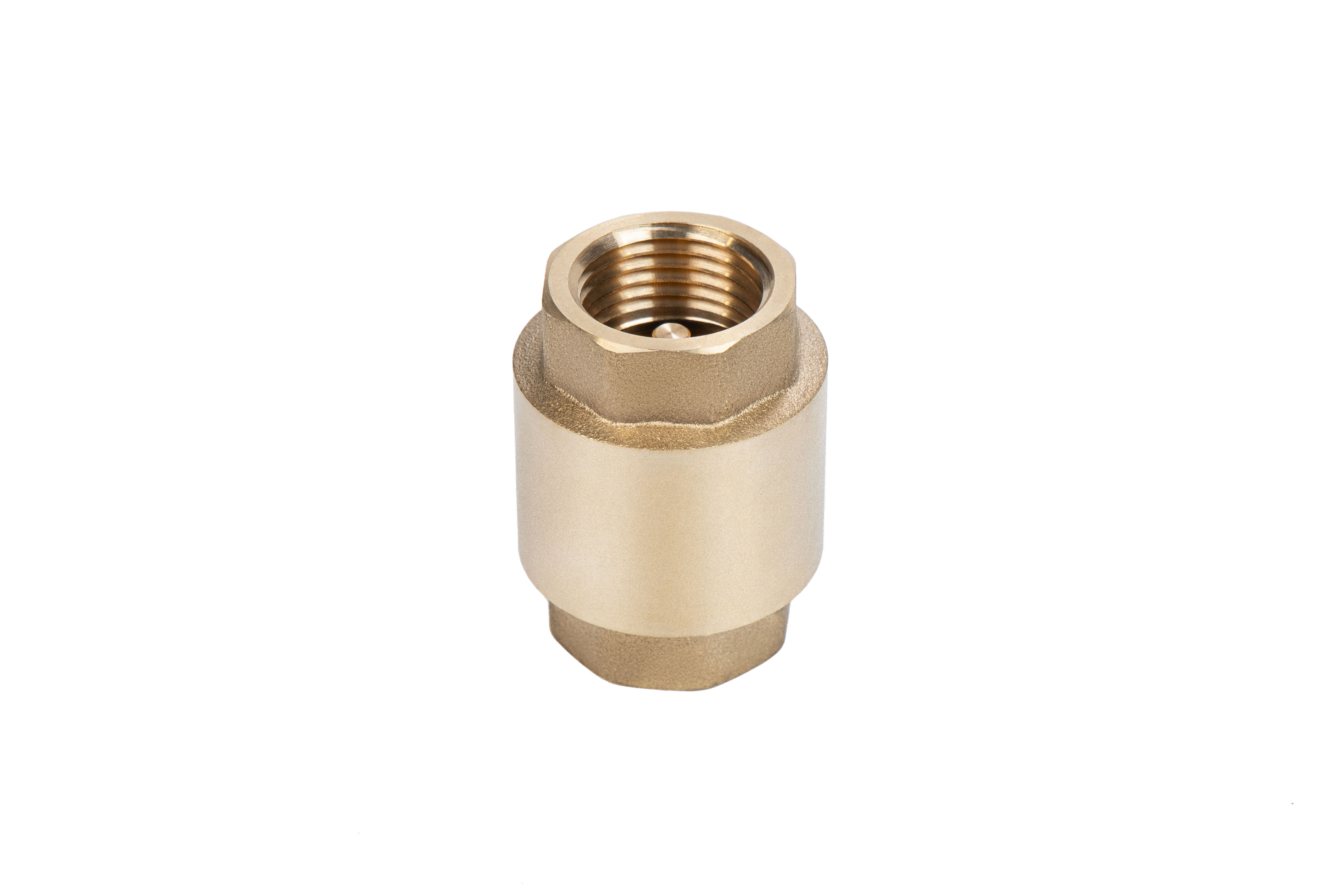

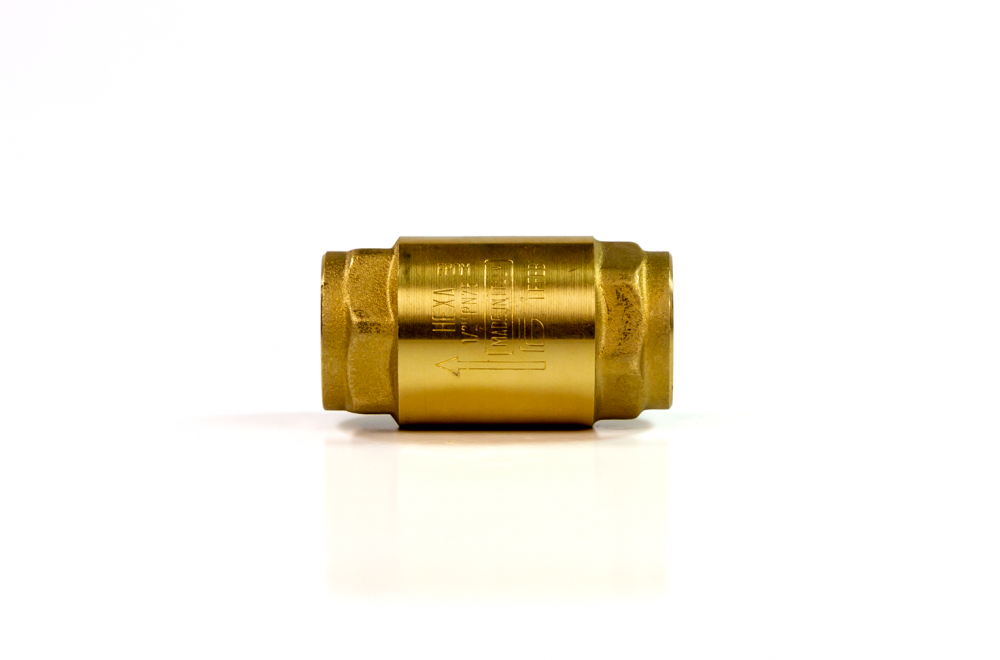

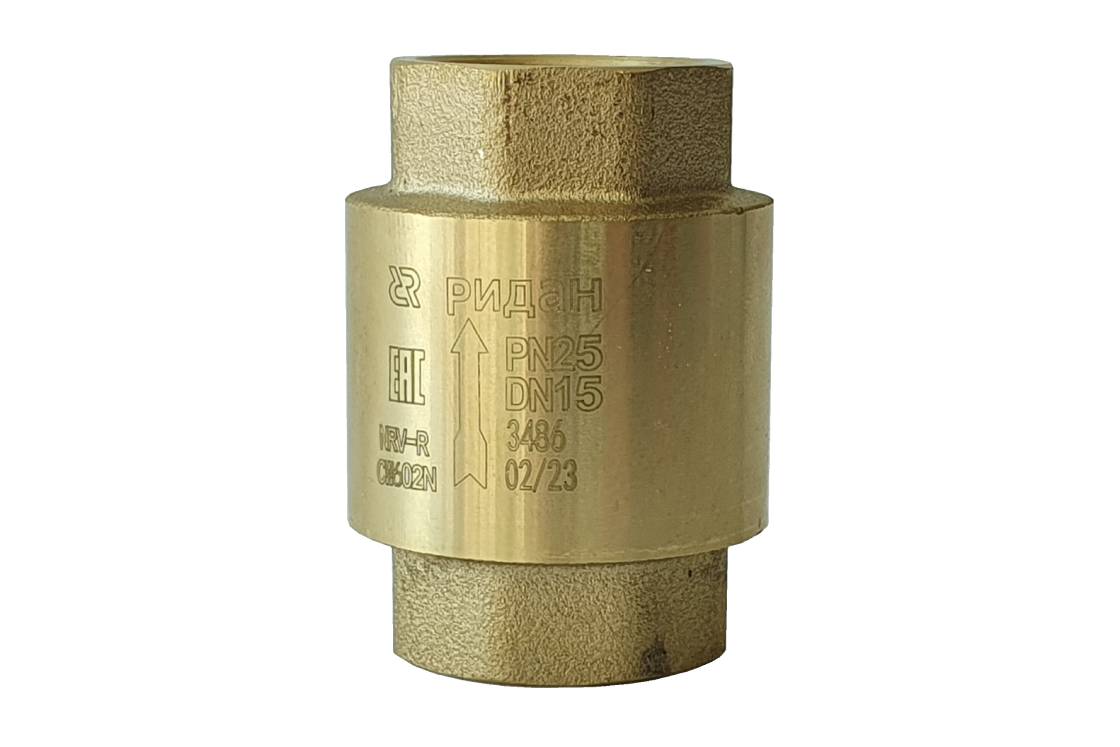

- 065B8224R – Латунный обратный клапан NRV-R Ду 15 мм

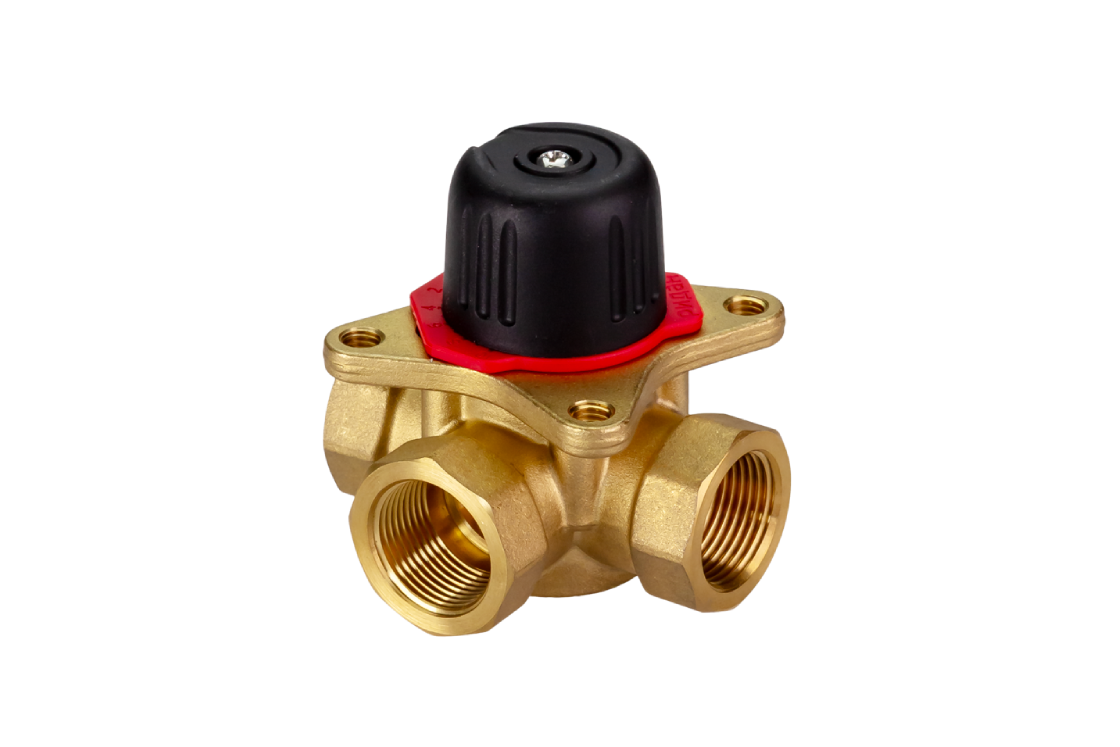

- 065Z0401R – Клапан регулирующий поворотный HRB-3R PN10 DN15

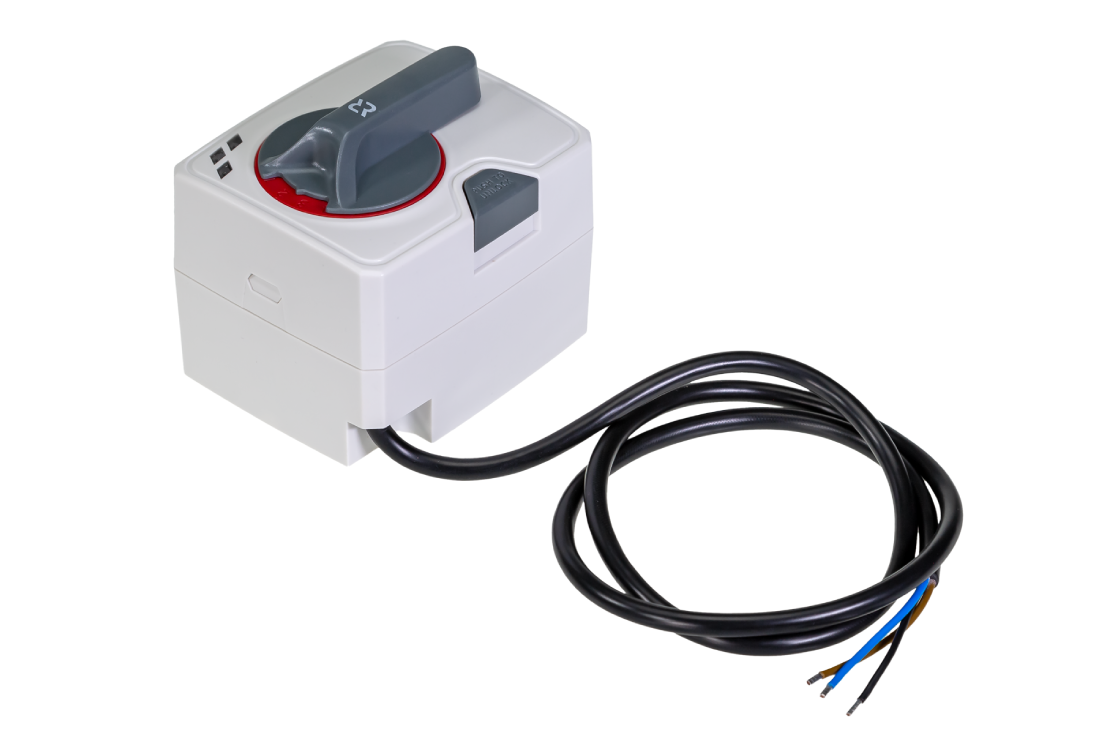

- 082H0230R – Привод электрический поворотный AMB-162R 24В
- 015P1003 – Насос RWS 20-70S 130

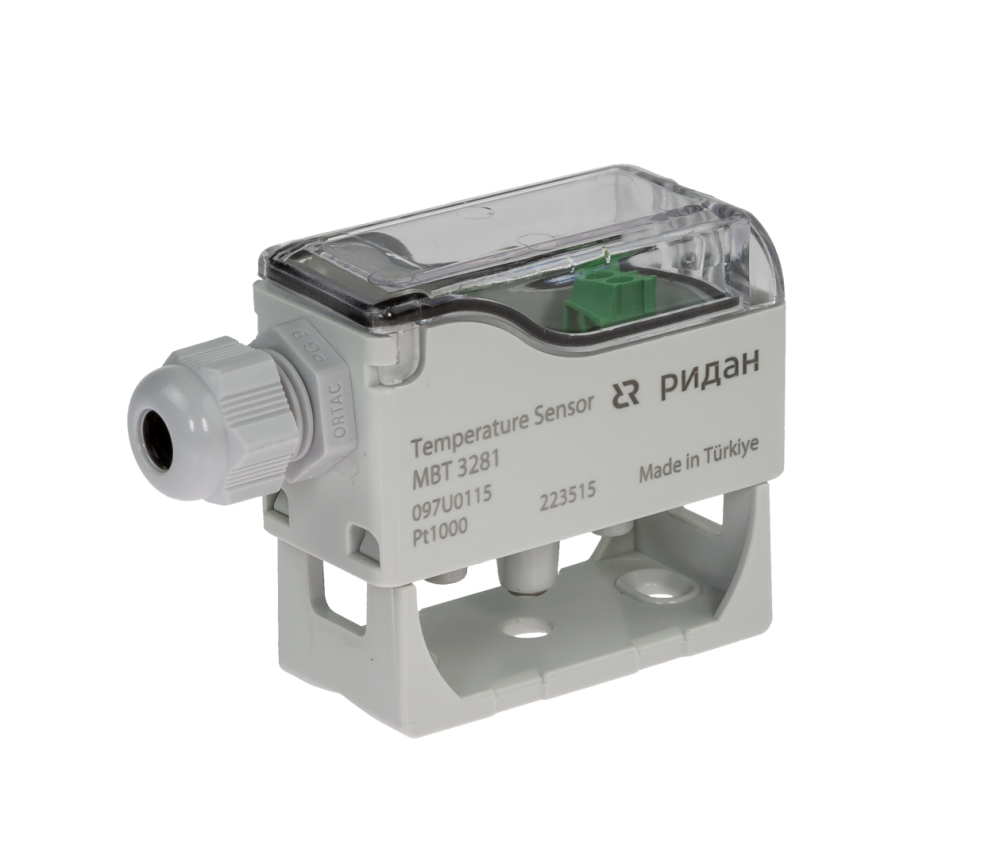

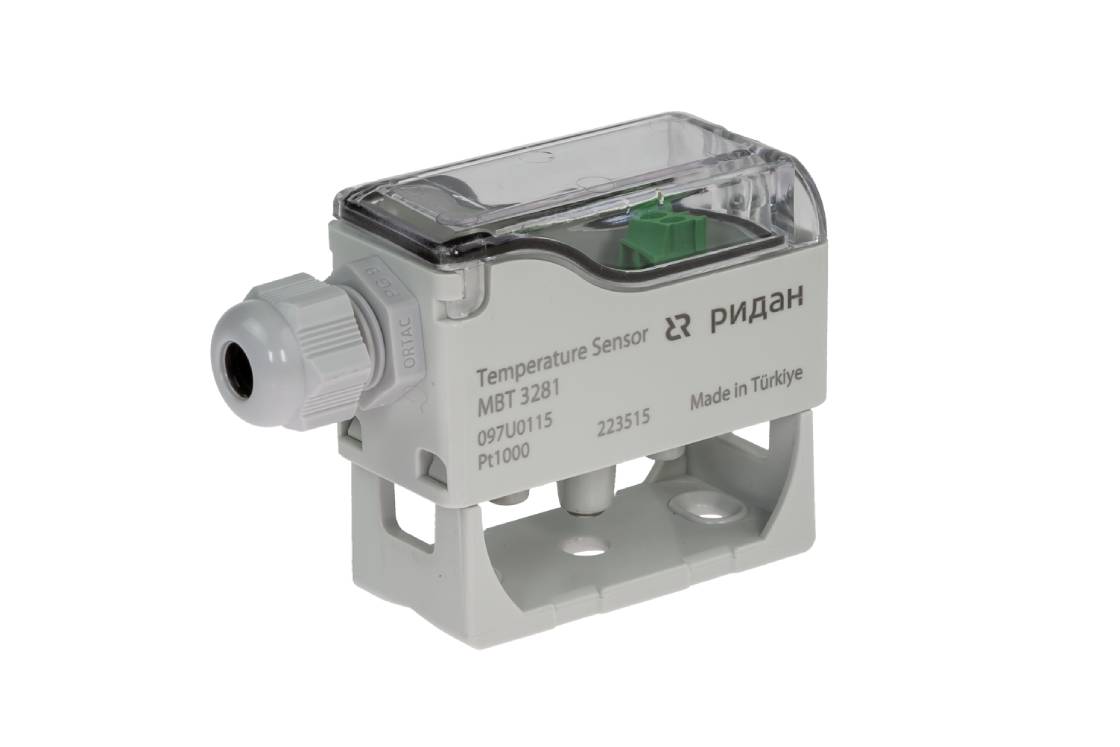

- 097U0115 – Термопреобразователь сопротивления наружного воздуха MBT 3281

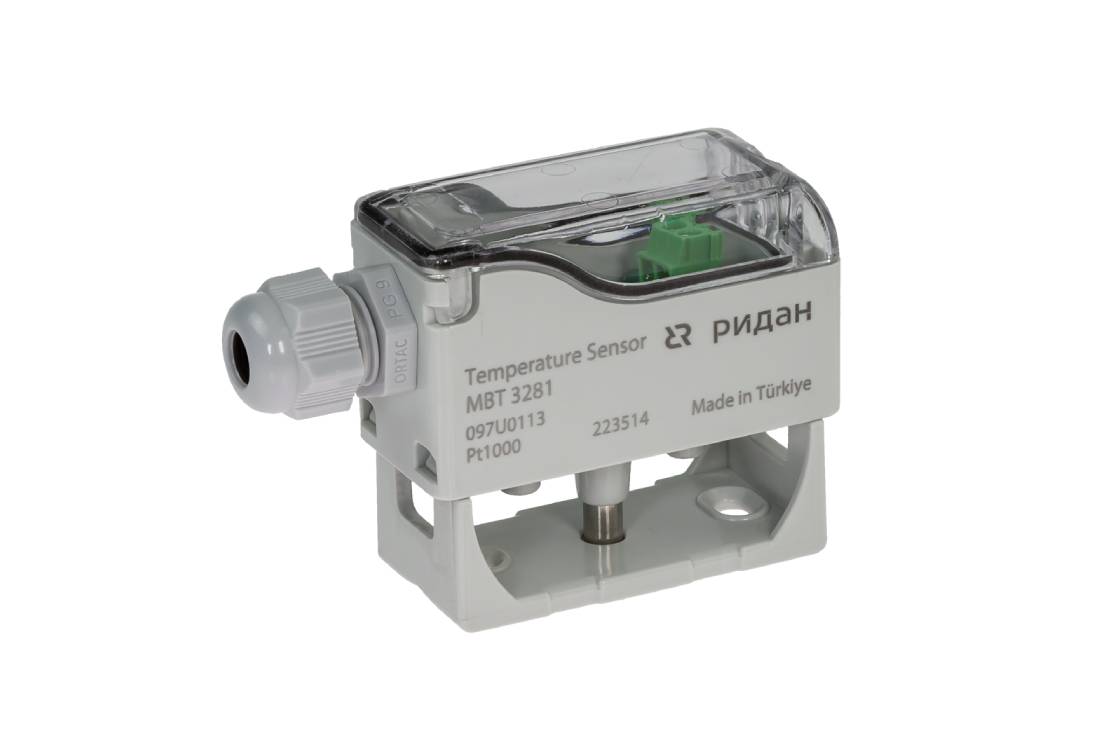

- 097U0113R – Термопреобразователь сопротивления накладной MBT 3281
Характеристики
Напряжение питания, В
24V DC
IP
31
Температура окружающей среды (режим работы)
+7…+55
RTC - часы реального времени
Резервное питание от встроенного аккумулятора не менее 30 дней
Интеграция в Cloud-Control
нет
RS 485
да
Наличие Ethernet
нет
Регулирования по давлению
нет
Управление контурами
Вент
RS-485
Скорость 2400 - 115200 бит/с 2шт
Дисплей и клавиатура
Монохромный Жки 192*64 точки с подсветкой, 6 кнопок
Диапазон допустимого напряжения
18-36
Температура окружающей среды (хранение/транспортировка), °C
-20…+60
Потребляемая мощность, ВА
5
Документация
Паспорт
Руководство
- 065B8335R_Руководство_по_эксплуатации.pdf
- 015P1203_Руководство_по_эксплуатации.pdf
- 065Z0401R_Руководство_по_эксплуатации.pdf
- 082H0230R_Руководство_по_эксплуатации.pdf
- 065B8324R_Руководство_по_эксплуатации.pdf
- 087H3780R_Руководство_по_эксплуатации.pdf
- 097U0112_Руководство_по_эксплуатации.pdf
- 097U0116_Руководство_по_эксплуатации.pdf
- 060L126466R_Руководство_по_эксплуатации.pdf
- 097U0114_Руководство_по_эксплуатации.pdf
Сертификат
- ЕАЭС N RU Д-RU.РА04.В.45105_24.pdf
- ЕАЭС N RU Д-RU.РА03.В.71790_24.pdf
- ЕАЭС N RU Д-RU.РА01.В.24576_25.pdf
- ЕАЭС N RU Д-RU.РА08.В.99725_24.pdf
- ЕАЭС RU C-RU.АЯ46.В.35217_24.pdf
- ЕАЭС N RU Д-RU.РА05.В.42824_24.pdf
- ЕАЭС N RU Д-CN.РА05.В.13068_24.pdf
- РОСС RU С-CN.АД85.В.00485_24.pdf
- ЕАЭС RU С-RU.АЯ46.В.30947_23.pdf
- ЕАЭС N RU Д-RU.РА11.В.98864_24.pdf
Инструкция
2D Чертеж
3D Чертеж
Письмо о замене
- Письмо о замене Обратные клапаны NRV-R.pdf
- Информационное письмо о замене ECL Comfort 110, 210, 310 на Ридан ECL-3R.pdf
- Информационное письмо о замене_MBT.pdf
- Информационное письмо о замене_MBT.pdf
- Латунные сетчатые фильтры FVR-R и FVR-DR изменение кодов.pdf
- Замена кодов для латунных шаровых кранов ГОСТ Ридан тип BVR-R.pdf
- Информационное письмо о замене HRB AMZ AMB HFE на Ридан HRB-3R AMZ-R AMB162-R HFE-3R (new).pdf
- Информационное письмо о замене HRB AMZ AMB HFE на Ридан HRB-3R AMZ-R AMB162-R HFE-3R (new).pdf
- Информационное письмо о замене_MBT.pdf
BIM модель
- РИДАН_Датчик температуры MBT3281.rfa
- РИДАН_Датчик температуры MBT3281.rfa
- HRB-3R.zip
- РИДАН_NRV-R_Клапан обратный латунный пружинный муфтовый.rfa
- РИДАН_BVR-R_Кран шаровой ГОСТ полнопроходной с внутренней резьбой .rfa
- Ридан_RWS 15-90S 130_Насос циркуляционный.rfa
- РИДАН_FVR-R_Фильтр сетчатый с пробкой.rfa
Каталог
- RC.HE.88.03 Каталог Оборудование для водоснабжения.pdf
- RC_HE_08_05 Регулирующая арматура и контроллеры.pdf
- RC_HE_08_05 Регулирующая арматура и контроллеры.pdf
- Трубопроводная арматура НЕ.16.06.pdf
- Трубопроводная арматура НЕ.16.06.pdf
- Трубопроводная арматура НЕ.16.06.pdf
- RC.HE.88.03 Каталог Оборудование для водоснабжения.pdf
- RC.HE.88.03 Каталог Оборудование для водоснабжения.pdf
- RC.HE.15.03 Насосное оборудование Ридан.pdf
- Каталог IC.pdf
