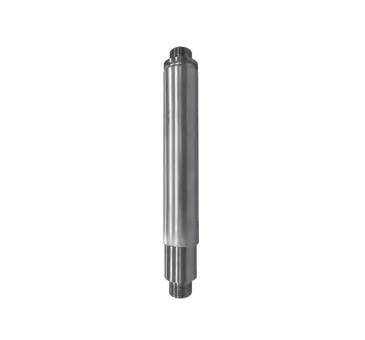

Ридан НС 082X9209R — Осевой сильфонный компенсатор из нержавеющей стали для ГВС Ду32/Ру16 +12/-28 мм с защитным кожухом и внутренней направляющей, внешняя резьба
Характеристики
Рабочая среда
вода питьевая, а так же вода, соответствующая требованиям к качеству сетевой воды согласно СП 124.13330.2012, Приложение Е «Требования к качеству сетевой и подпиточной воды тепловых сетей».
Температура рабочей среды, °С
от -10 до +95
L, мм
310
Масса, кг, не более
2
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
32
Материал защитного кожуха
Алюминий
Материал внутренней направляющей
Нержавеющая сталь
Материал патрубков
Нержавеющая сталь
Материал сильфона
Нержавеющая сталь
Количество слоёв сильфона
2
N, Н/мм
36
S, см2
16,4
δN, мм
+12/-28=40
DN, мм
32
Dmax, мм
63
Испытательное давление (Pисп), бар
20
Присоединение к трубопроводу
Внешняя резьба G1 1/4 (ISO 228/1)
G, дюим
G 1 ¼
B, мм
20
ØD, мм
34,5
Ødi, мм
40,5
ØD0, мм
51
Количество дренажных отверстий в кожухе, шт
2х180º
Lсильф, мм
163
Температура проектного расчета, ºС
+21
Документация
Паспорт
Руководство
Инструкция
Письмо о замене
BIM модель
Каталог
Техническое описание
